Dịch vụ đo bánh răng

Hỗ trợ chuyên nghiệp cho các tác vụ đo lường của bạn

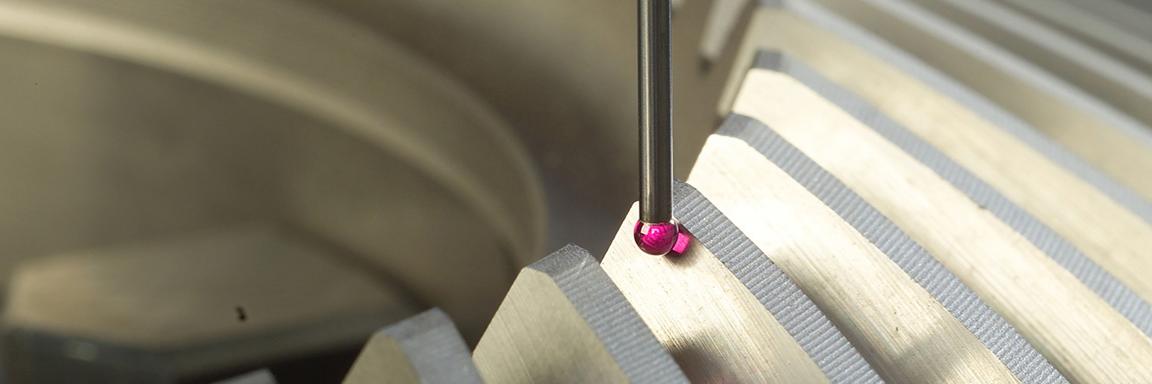

Chúng tôi cung cấp hỗ trợ chuyên nghiệp cho các tác vụ đo lường của bạn nhờ vào nhiều thập kỷ kinh nghiệm trong công nghệ bánh răng và sẽ tìm ra quy trình đo phù hợp cho từng ứng dụng của bạn. Giải pháp đo lường dựa trên từng ứng dụng. Bạn có thể lựa chọn phép đo có hoặc không có bàn xoay và hệ thống kim đo sao, hoặc phép đo ngang với hệ thống đầu kim quạt.

Phạm vi đo rộng

Máy đo tọa độ ZEISS và phần mềm ZEISS GEAR PRO cho phép bạn đo và phân tích theo tiêu chuẩn của tất cả các loại bánh răng thông thường có đường kính ngoài lên đến ba mét và trọng lượng 16 tấn.

Tìm hiểu thêm

Theo tiêu chuẩn

Việc phân tích phép đo bánh răng tuân thủ các tiêu chuẩn quốc gia và quốc tế, chẳng hạn như DIN, ISO, AGMA và JIS hoặc dung sai do người dùng xác định.

So sánh danh nghĩa/thực tế

Khi được cung cấp một mô hình CAD, chúng ta cũng có thể sử dụng máy chụp cắt lớp ZEISS METROTOM để tạo ra một so sánh danh nghĩa/thực tế của các bánh răng làm bằng nhựa, ngoài các sơ đồ bánh răng tiêu chuẩn.

Tìm hiểu thêm

Số đo bánh răng

Lĩnh vực ứng dụng

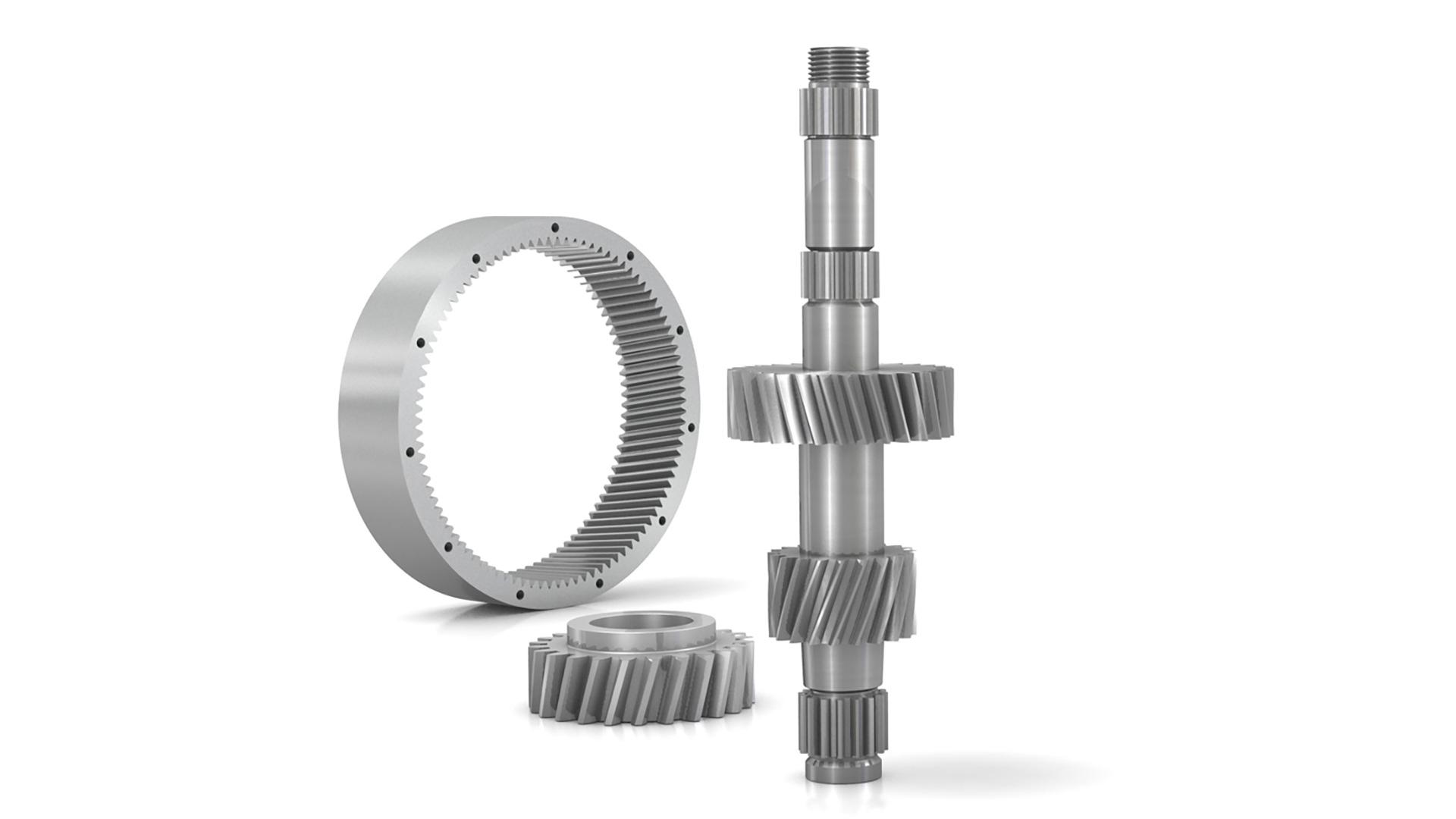

Bánh răng hình trụ

Có thể đo các bánh răng và đường cong bậc cao cũng như các đường cong bậc cao với các mặt cắt tuyến tính. Không quan trọng đó là bánh răng ngoài hay bánh răng trong, bánh răng thẳng hay bánh răng xoắn. Các hình dạng đặc biệt như bánh răng điều chỉnh hình nón hoặc hình côn cũng như các đường cong then chốt song song hoặc các đường cong răng cưa cũng có thể được phân tích. ZEISS GEAR PRO involute cũng hỗ trợ định dạng công nghiệp phổ biến GDE (GearDataExchange).

Giao thức ZEISS GEAR PRO involute

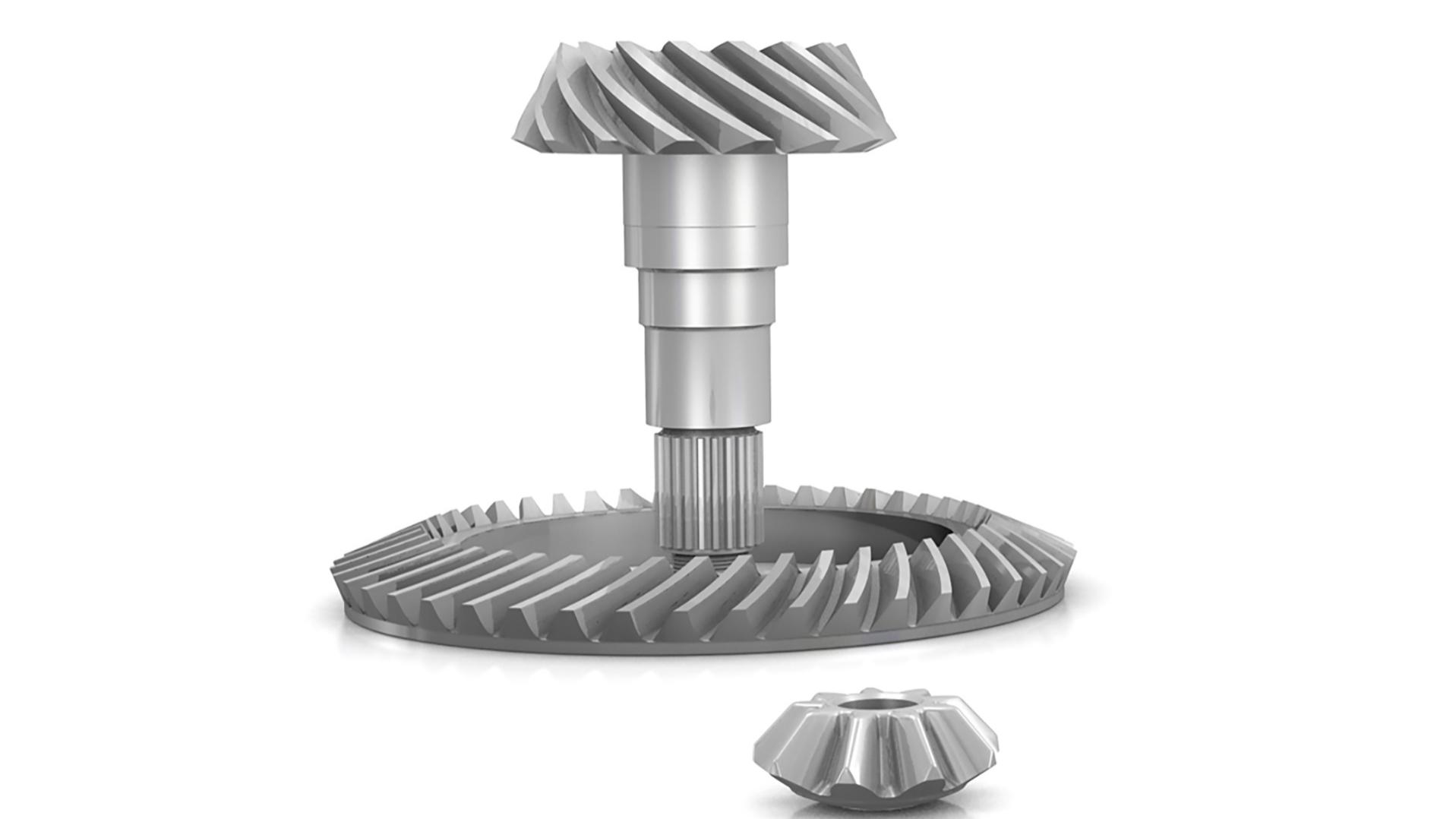

Bánh răng côn xoắn ốc và thẳng

Có sự khác biệt giữa bánh răng côn xoắn ốc và thẳng. Tất cả các biến thể như bánh răng, bánh răng vòng và khuôn dập cũng có thể được đo. Dữ liệu danh nghĩa có thể được tạo ở các định dạng ngành điển hình như Gleason (GAGE) hoặc Klingenberg (KIMOS) hoặc có thể được nhập từ mô hình CAD. Nếu không có dữ liệu danh nghĩa, phương pháp bánh răng chính (hoặc số hóa) cũng có thể được áp dụng.

Giao thức ZEISS GEAR PRO bevel

Bị mòn

Tất cả các cấu hình sâu điển hình như ZI, ZA, ZN và ZK có thể được đo và phân tích theo các tiêu chuẩn.

Giao thức ZEISS GEAR PRO worm

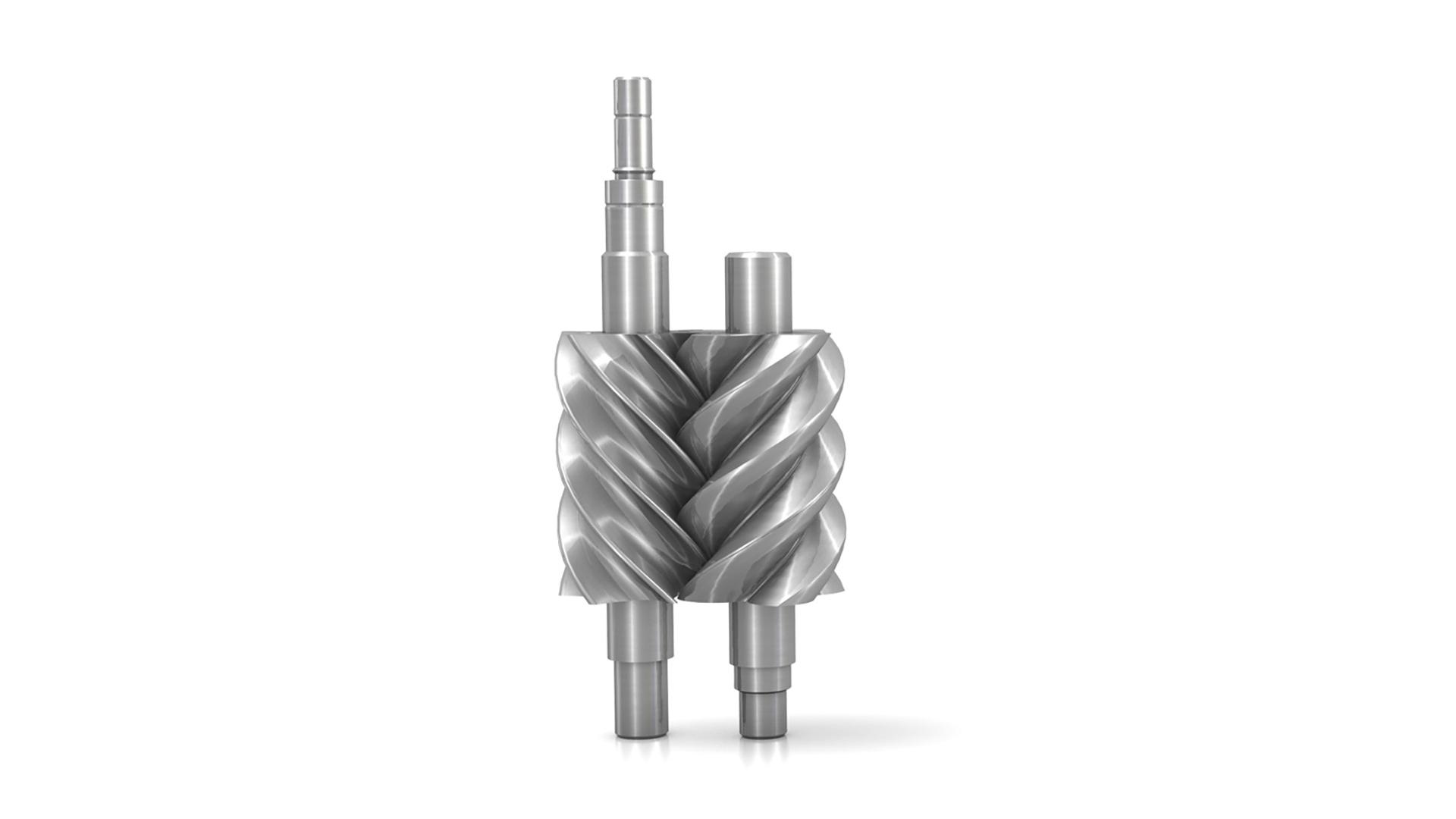

Rôto

Để đo rôto (máy nén trục vít), rôto đực (rôto sơ cấp), rôto cái (rôto phụ) và rôto thẳng được hỗ trợ. Dữ liệu danh nghĩa cho phép đo có thể được cung cấp dưới dạng mặt cắt ngang hoặc dưới dạng mô hình CAD.

Giao thức ZEISS GEAR PRO rotor

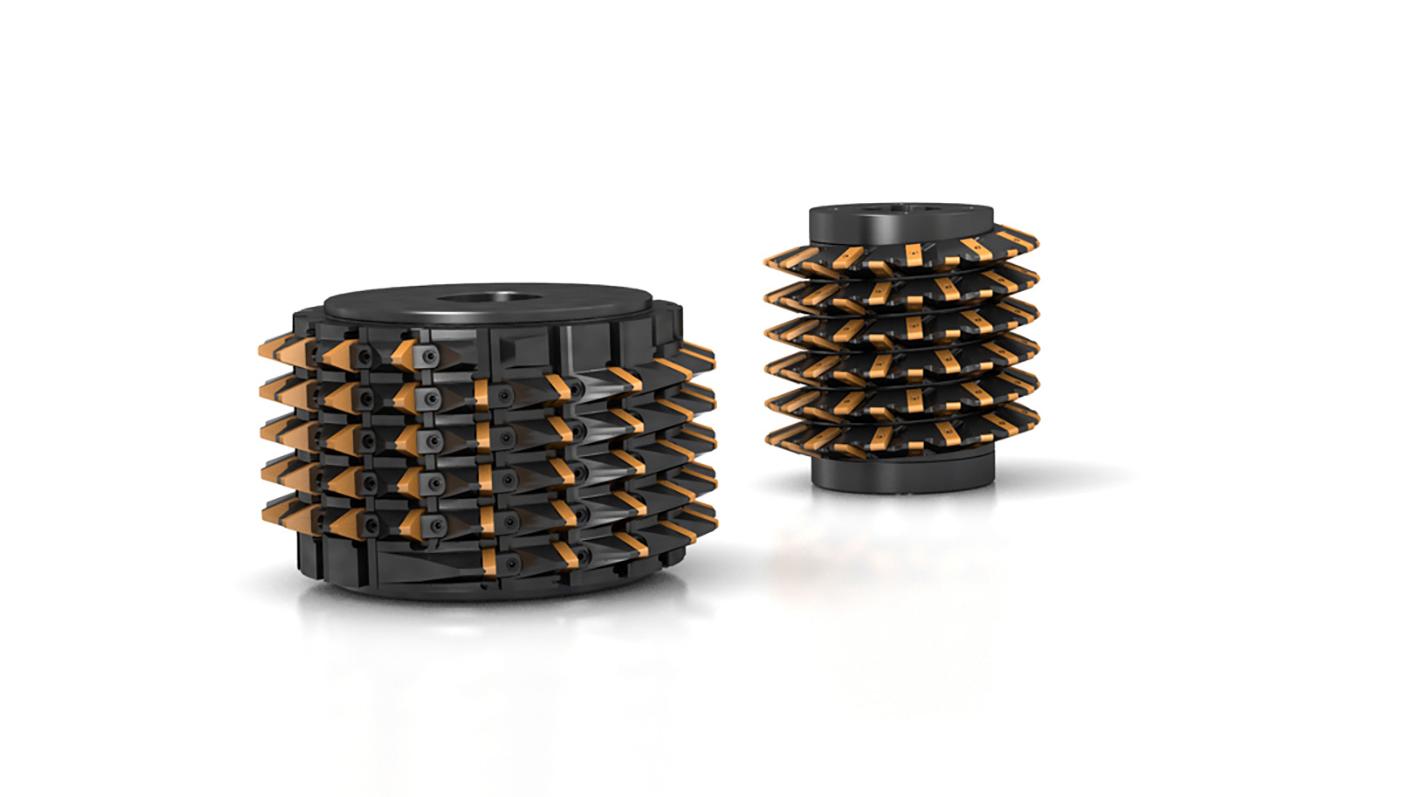

Dao phay

Có thể đo các dao phay đơn và đa chỉ dùng để sản xuất bánh răng hình thân khai. Các dao phay toàn bộ và dao phay khối, cũng như các dao phay có đĩa xoay đều được hỗ trợ. Có thể đo các dao phay với hình học cắt tiếp tuyến.
