Các thành phần kết nối ZEISS

Sự đa dạng cho hệ thống kim đo của bạn

ZEISS cung cấp một loạt các thành phần kết nối để xây dựng các hệ thống kim đo phức tạp. Danh mục sản phẩm của chúng tôi bao gồm các khối đặc, miếng góc, khớp nối có thể điều chỉnh và các bộ phận quay.

Tải thông tin

Mua ngay

Đơn giản hóa hệ thống của bạn với ít kết nối hơn
Tối ưu hóa độ cứng cho các phép đo nối tiếp
Tăng cường tính linh hoạt với các thành phần di chuyển

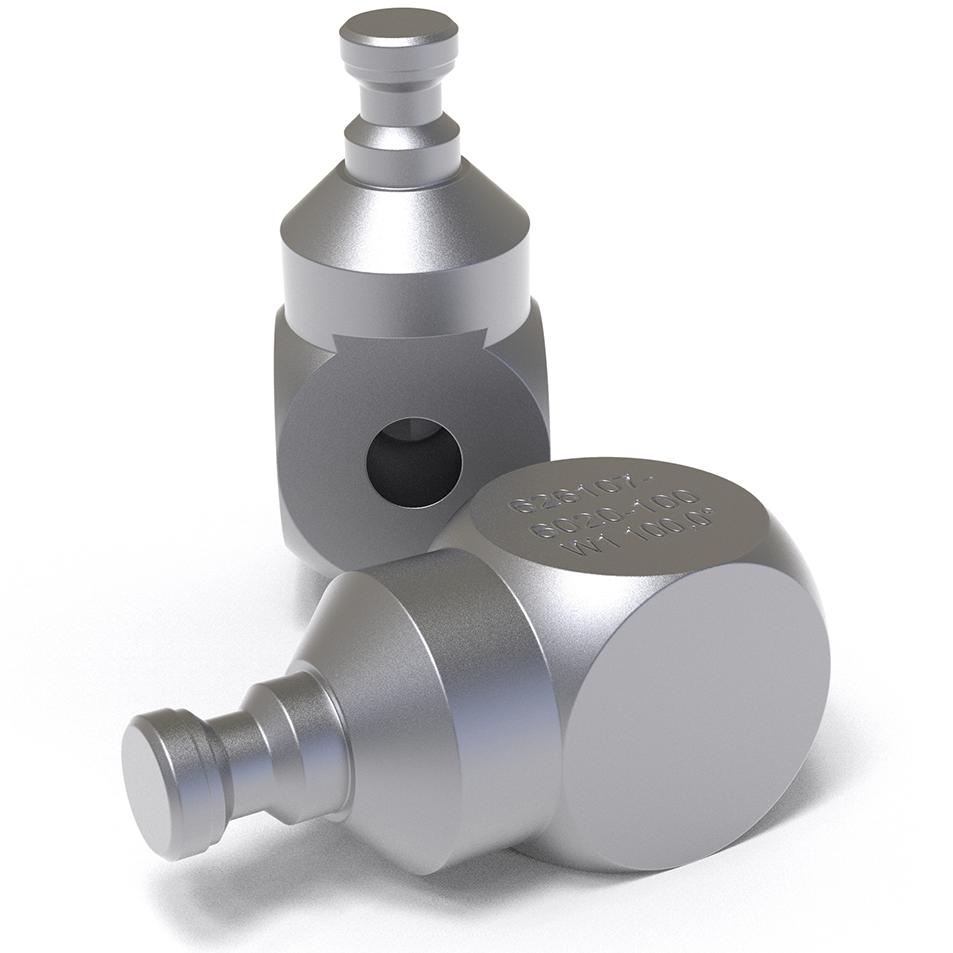

Các thành phần kết nối

Xây dựng hệ thống kim đo

Có nhiều cách kết hợp các thành phần. Vui lòng tuân thủ những điều sau:

Càng ít điểm kết nối càng tốt

Một hệ thống kim đo nên bao gồm càng ít thành phần kết nối càng tốt, vì mỗi giao diện có thể được giải quyết. Điều này có thể dẫn đến hao hụt độ cứng. Nếu bạn có thể kết hợp nhiều thành phần trong một thành phần, ví dụ như tiện ích mở rộng và khối lập phương, thì điều này luôn được ưu tiên hơn.

Kết nối cố định cho các phép đo nối tiếp

Đối với các phép đo nối tiếp, các kết nối cố định được ưu tiên, chẳng hạn như các mảnh góc nghiền, vì các góc không thay đổi do hoạt động liên tục.

Các thành phần di chuyển đem lại sự linh hoạt tối đa

Các thành phần di chuyển, chẳng hạn như các thành phần khớp, làm tăng tính linh hoạt của hệ thống kim đo. Bất kỳ góc độ nào cũng có thể được thiết lập lặp lại. Giá đỡ côn tích hợp cũng cho phép điều chỉnh xoay các góc khối. Điều này duy trì tính linh hoạt của hệ thống kim đo.

Điểm nổi bật của sản phẩm

Góc thô
Từ các góc thô của chúng tôi, một mảnh góc hoặc mảnh góc khối có thể được sản xuất bằng cách gia công đơn giản. Đây là cách bạn có thể tự làm các mảnh góc của mình.

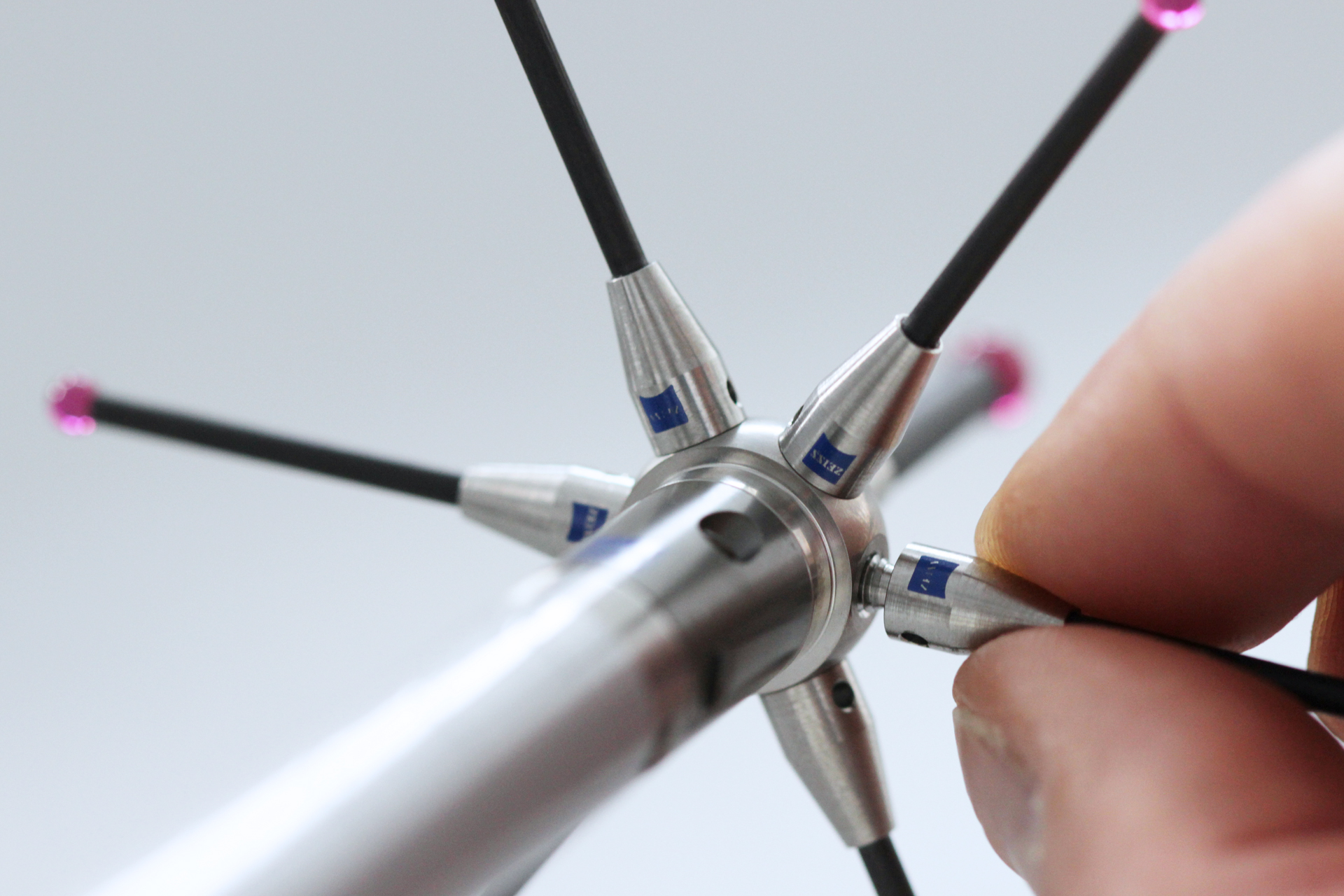

Các thành phần kết nối với bộ tiếp hợp hình nón
Các thành phần kết nối M3 XXT của chúng tôi được đặt trên một bộ tiếp hợp hình nón. Ba chân ren trong với giao diện Torx đảm bảo lực kẹp cao. Ngay cả sau nhiều lần điều chỉnh, các phần tử quay vẫn có thể dễ dàng điều chỉnh.

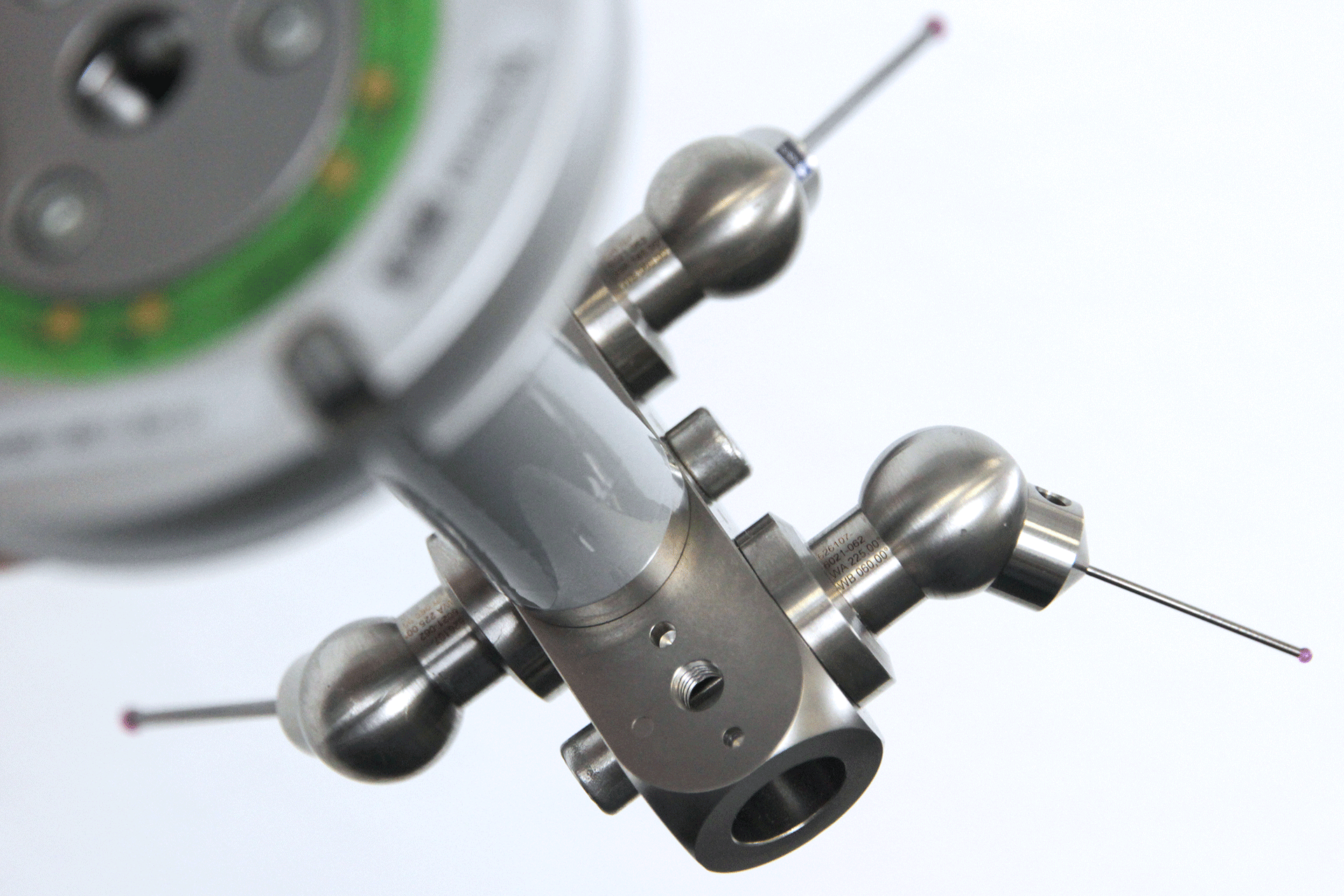

Các kết nối REACH CFX 3⁺
Với các thành phần kết nối REACH CFX 3⁺, bạn đạt được độ cứng tối đa của hệ thống kim đo. Ngoài ra, chúng tôi cung cấp các linh kiện được điều chỉnh hoàn toàn bằng các tiện ích mở rộng có thể hoán đổi cho nhau và các bộ phận cuối quay. Các mảnh góc, khớp nối hoặc kim đo hình ngôi sao sẽ được sử dụng tùy chọn và được đặt ở góc cần thiết. Chúng tôi sẽ cố định việc điều chỉnh góc cho bạn, ví dụ bằng cách hàn laser. Điều này mang lại cho bạn một hệ thống kim đo rất ổn định.
