CMM lớn

Bàn máy ZEISS MMZ 1

Giải pháp nhỏ gọn cho các bộ phận khối lượng lớn

Bàn máy ZEISS MMZ 1 phù hợp cho các mẫu lớn lên đến 5 tấn và các ứng dụng cần đo tiếp xúc chính xác và trong đó các phép đo kích thước, hình dạng và vị trí được đánh giá với độ chính xác cao nhất – với đầu dò ZEISS VAST XT gold.

Thiết kế ổn định cho hiệu suất cao
Máy quét laser an toàn
Hệ thống linh hoạt và bền vững
Chống rung bằng khí nén – không cần nền móng

Thiết kế ổn định cho hiệu suất cao

CMM mạnh mẽ với độ chính xác cao

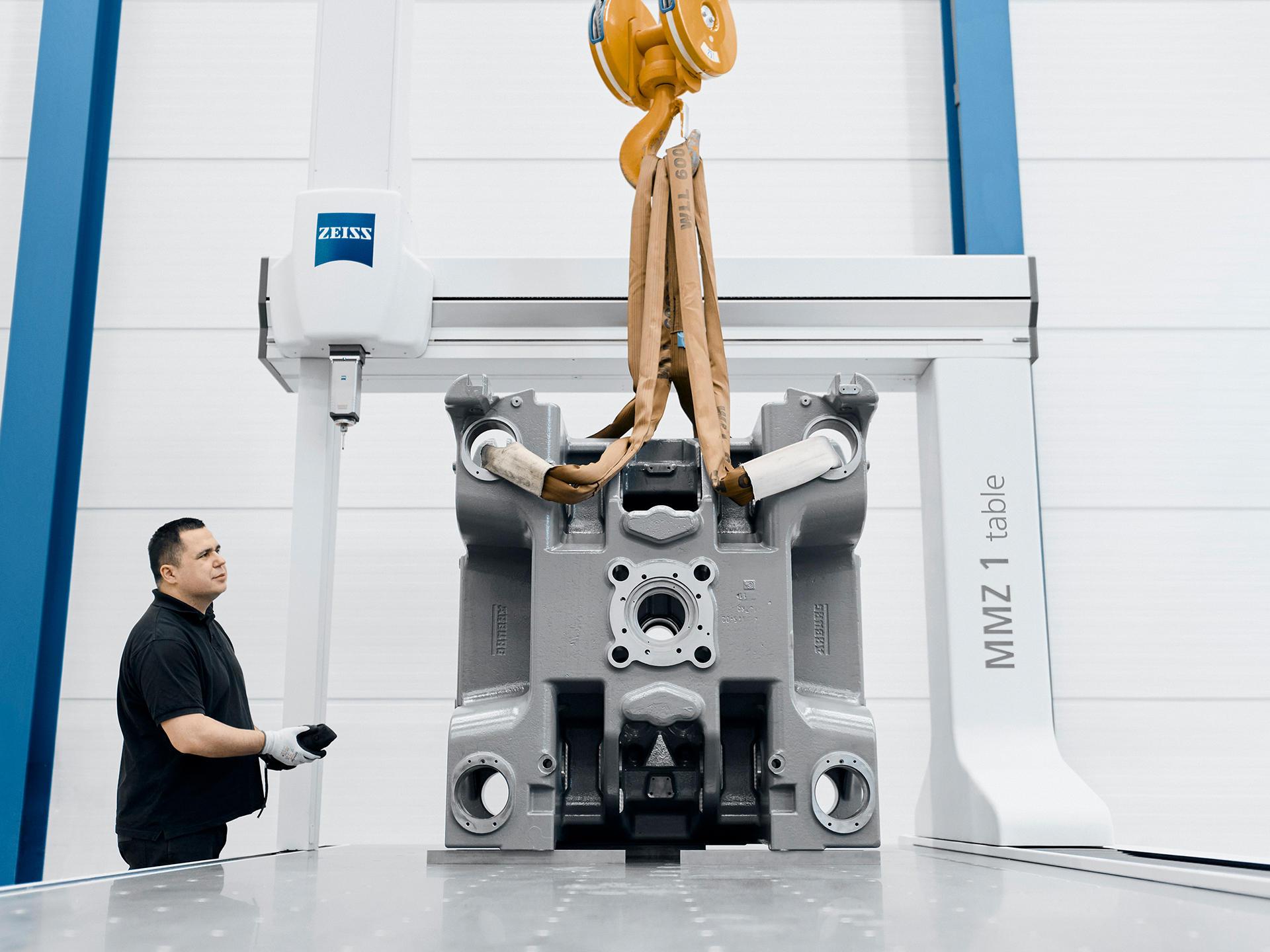

Thiết kế của bàn máy ZEISS MMZ 1 cho phép tiết diện vật liệu lớn và khoảng cách chịu lực lớn cho độ lặp lại cao. Có thể đo được cả các mẫu lớn lên đến 5 tấn với độ chính xác 3,6 + L/250 µm.

Các đường dẫn Y của đá granit được bao phủ và đóng kín bằng ống thổi, làm tăng độ bền chống bụi và bụi bẩn. Đạt được độ cứng hơn bằng cách sử dụng rầm silicon cacbua, ngoài việc cải thiện độ ổn định nhiệt độ, còn giúp giảm các vết trầy xước trên bề mặt của rầm.

Do bề mặt phẳng và sạch sẽ, CMM cho phép xem rõ thể tích đo. Bàn cũng có chiều cao thân thiện với người dùng và có thể được nạp từ phía trước, phía sau, bên cạnh và trên cùng trong khi vẫn đảm bảo hoạt động trơn tru trong toàn bộ quá trình.

Bàn máy ZEISS MMZ 1 có hai kích cỡ: 20/30/15 và 20/40/15.

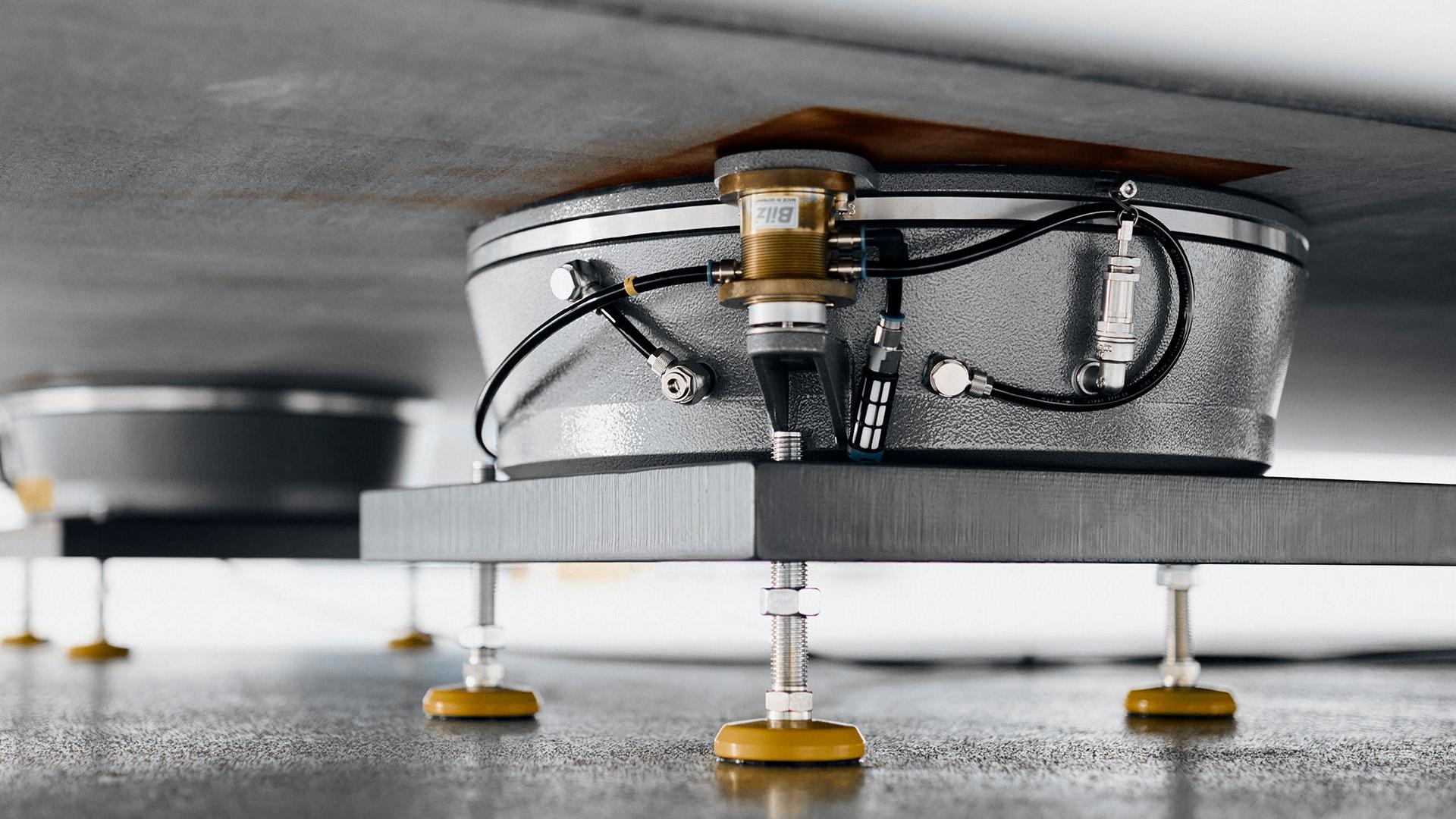

Chống rung bằng khí nén

Do tải trọng thấp trên sàn và chống rung bằng khí nén tiêu chuẩn, không cần phải có nền móng đắt tiền, chỉ cần đảm bảo tải trọng mẫu 5 t.

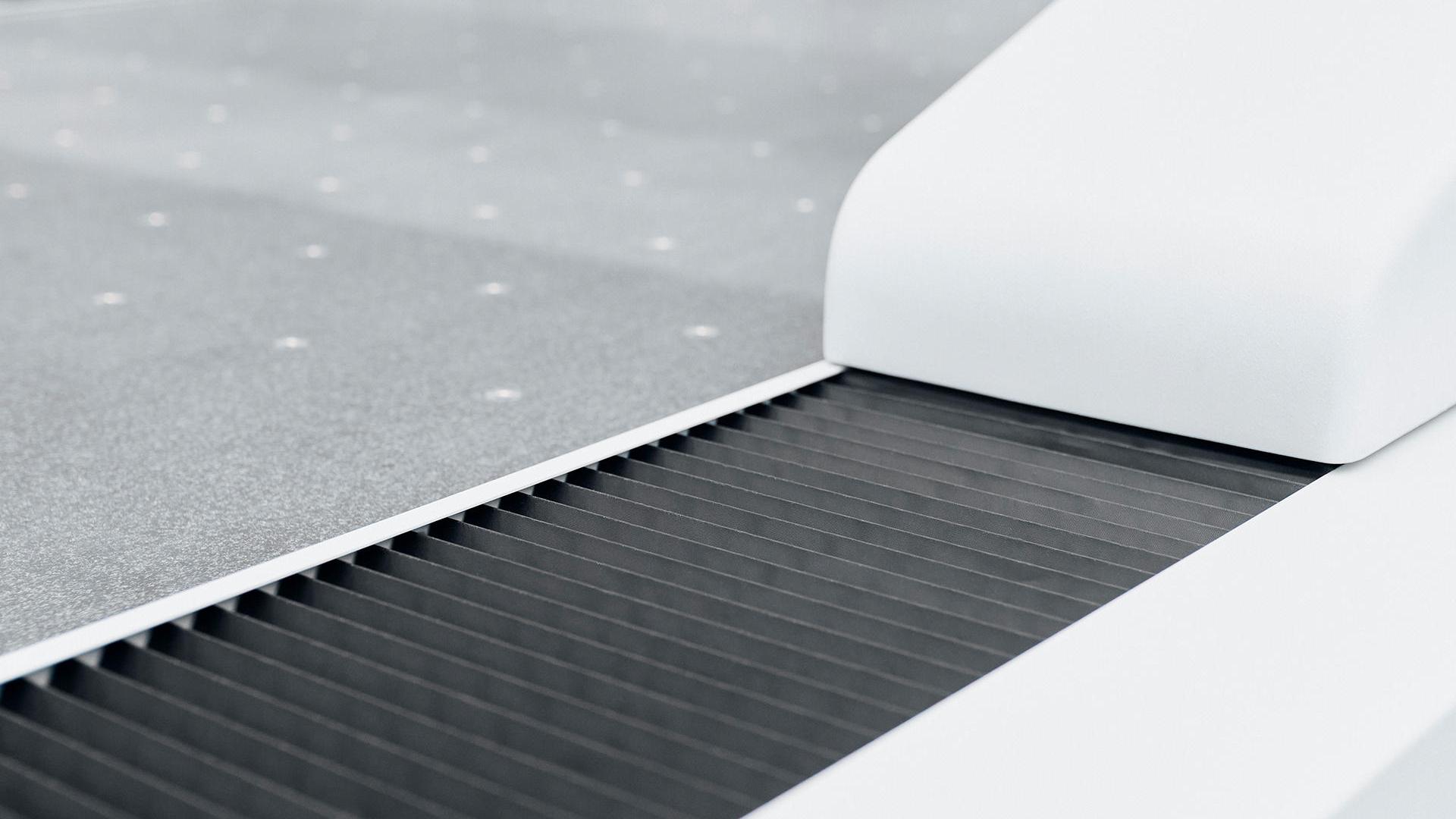

Đường dẫn có mái che

Các đường dẫn X và Y được bảo vệ chống ô nhiễm bằng các nắp ống thổi, giúp tăng độ ổn định và ít cần bảo trì đường dẫn hơn.

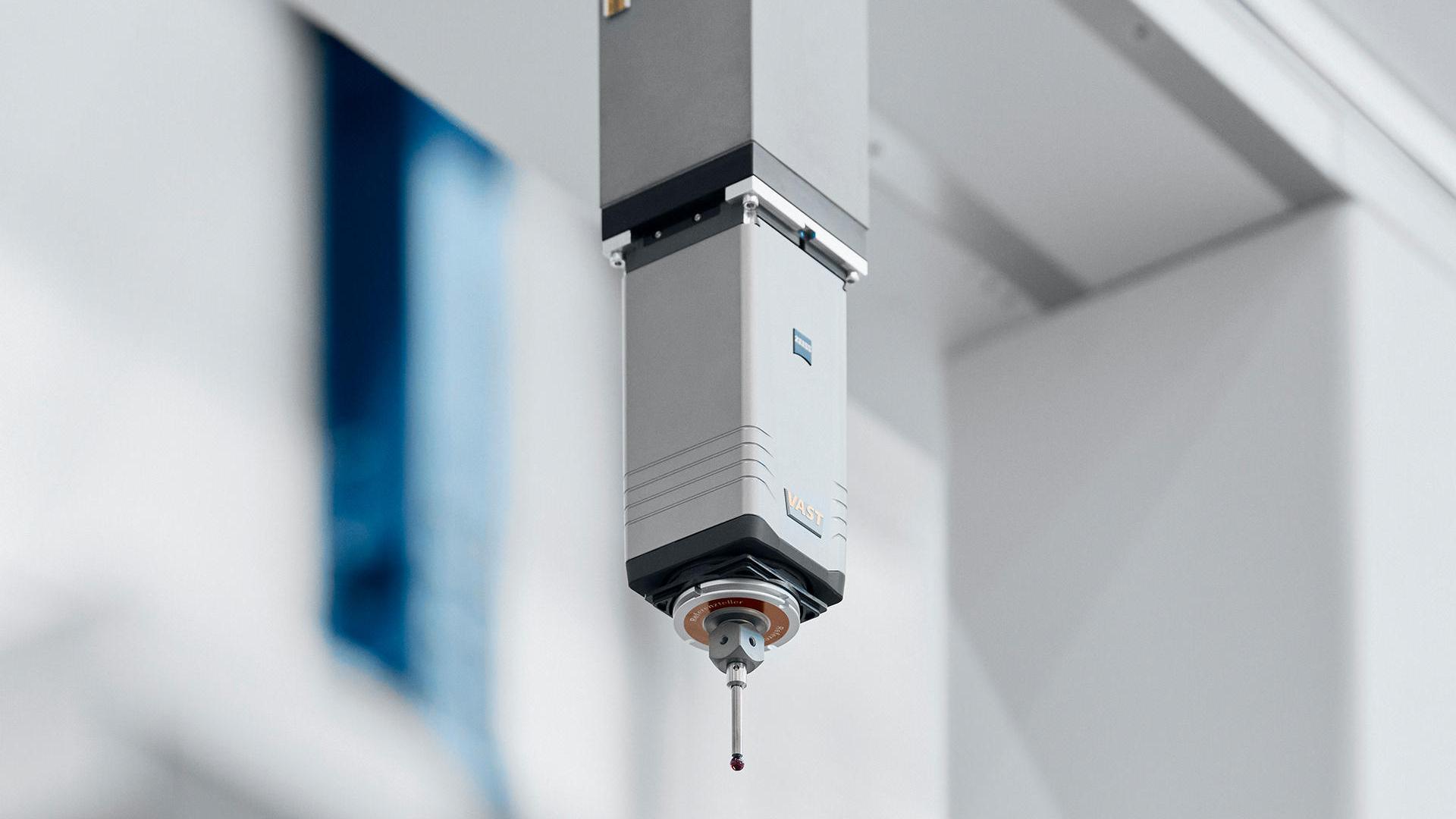

Rầm silicon cacbua

Cải thiện độ ổn định nhiệt độ và cung cấp bề mặt ngăn ngừa trầy xước và cong vênh từ các nguồn nhiệt, dẫn đến độ chính xác cao hơn và giảm yêu cầu dịch vụ nhờ độ cứng CMM cao hơn.

Cân bằng giữa an toàn, linh hoạt và hiệu quả

Bên cạnh sự xuất sắc về kỹ thuật của các linh kiện và thiết kế ổn định của máy, bàn máy ZEISS MMZ 1 được trang bị nhiều tính năng thân thiện với người dùng để cải thiện quy trình làm việc và trải nghiệm người dùng.

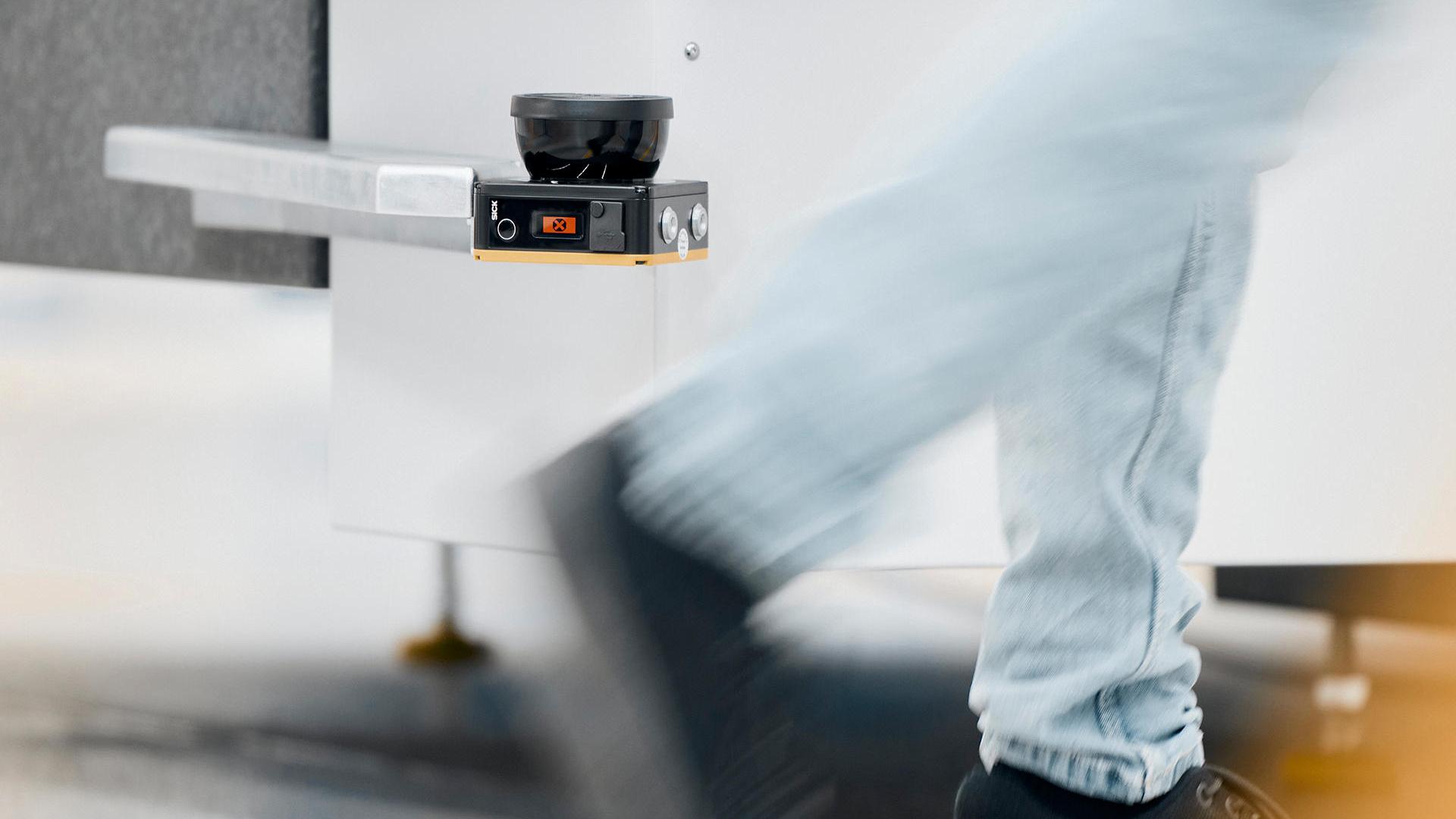

Máy quét laser để tăng độ an toàn

Máy quét laser theo dõi vùng bảo vệ xung quanh CMM. Nếu vi phạm vùng an toàn, CMM ngay lập tức chậm lại ở tốc độ an toàn.

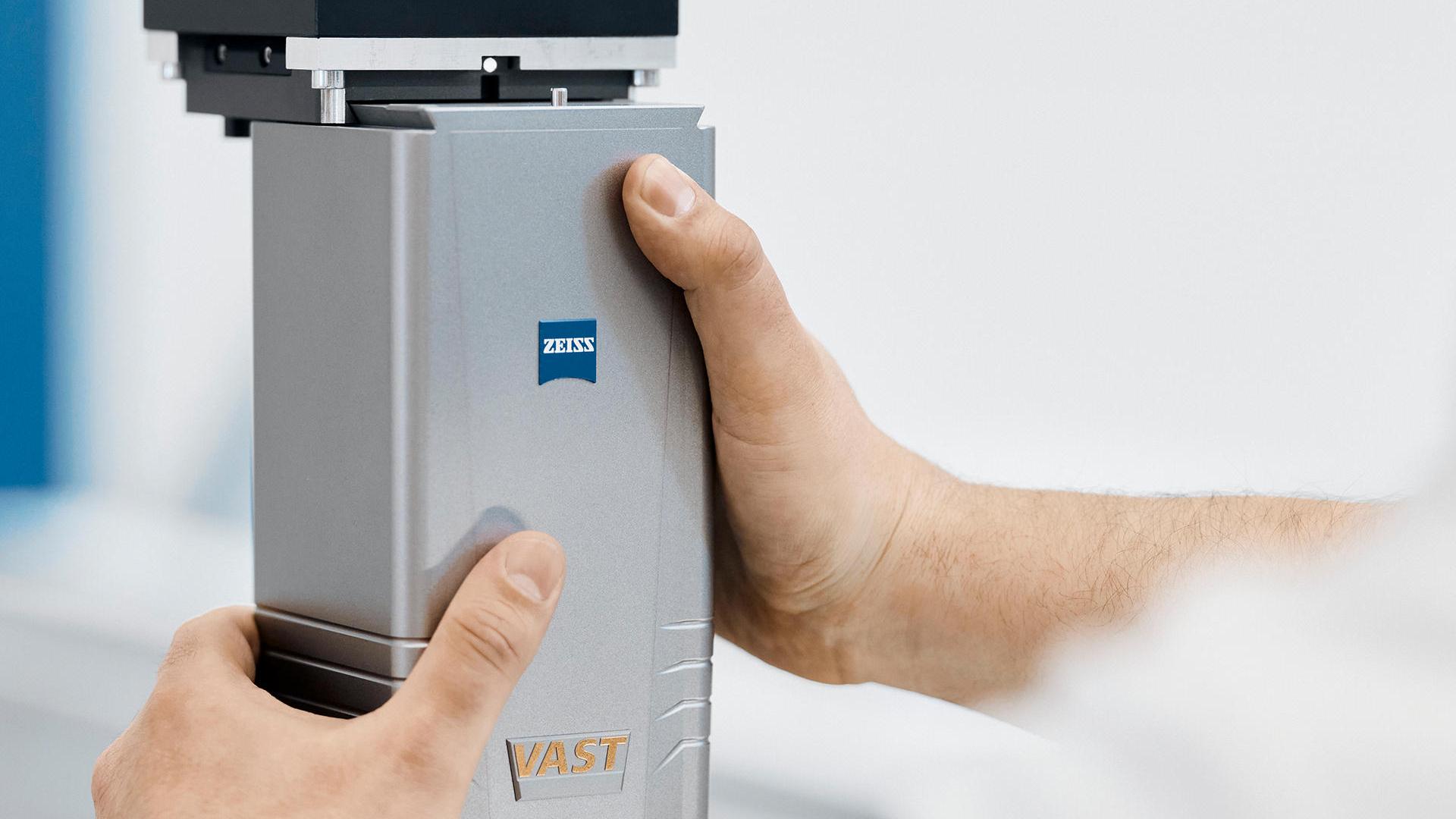

Công nghệ ZEISS mass

Nhờ công nghệ ZEISS mass, bàn máy ZEISS MMZ 1 có thể được sử dụng với nhiều đầu dò tiếp xúc, tăng tính linh hoạt cho các nhiệm vụ đo lường khác nhau.

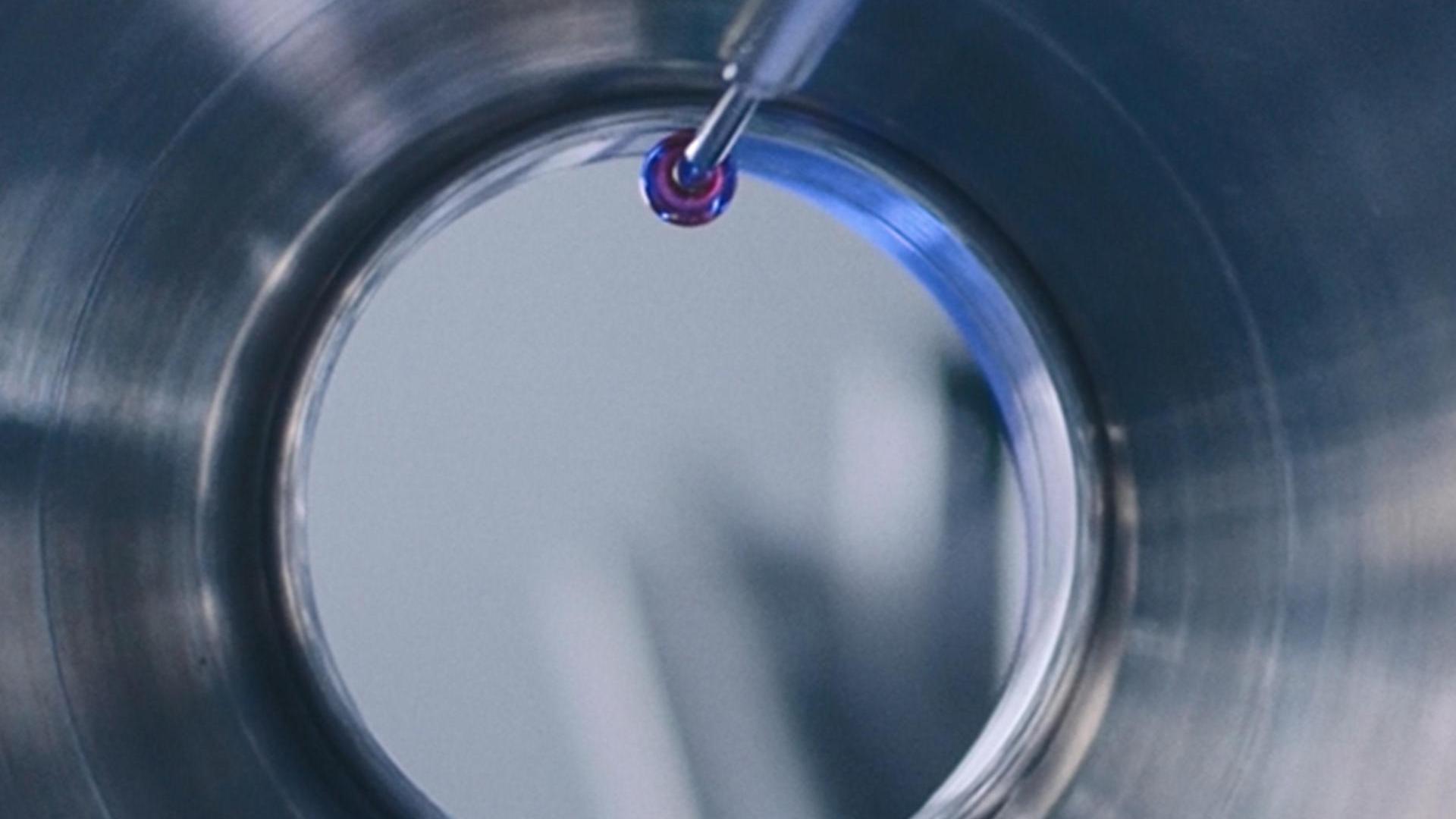

Gói & hiệu suất hoa tiêu VAST của CALYPSO

Cho phép định cỡ, tiếp cận và quét nhanh hơn cũng như cải thiện độ chính xác, giúp các phép đo nhanh hơn và có hiệu suất cao hơn. Hiệu suất ZEISS VAST với các chức năng FlyScan và QuickChange đảm bảo năng suất tối đa bằng cách rút ngắn lộ trình di chuyển, giúp tiết kiệm thời gian lên đến 40% và đẩy nhanh quá trình tự động thay đổi kiểu đo lên đến 60%.

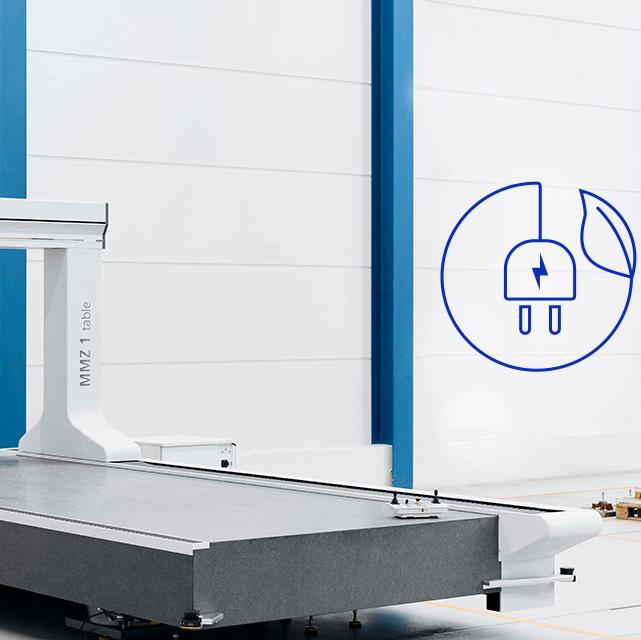

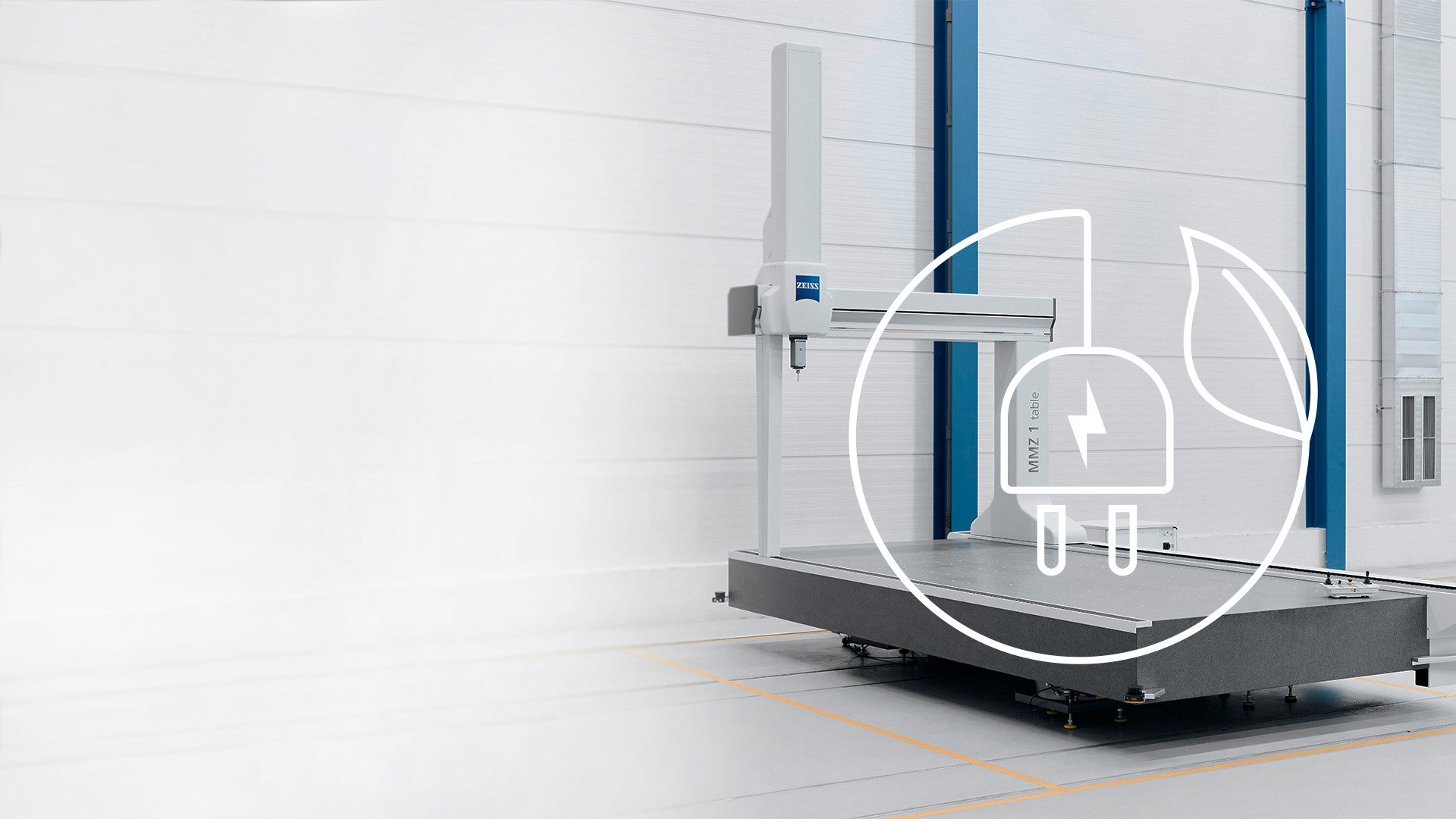

Mang đến tính bền vững hơn cho các quy trình đo lường của bạn với bàn máy ZEISS MMZ 1

Tại trung tâm của vòng đời của mỗi máy, mức tiêu thụ năng lượng đóng vai trò then chốt trong giai đoạn sử dụng, ảnh hưởng đáng kể đến môi trường. Bàn máy ZEISS MMZ 1 minh họa mức tiêu thụ tài nguyên hiệu quả, kết hợp các tính năng tiết kiệm năng lượng.

Đặc điểm bền vững

Giảm tiêu thụ điện năng trong thời gian ngừng hoạt động và giảm lượng năng lượng cần thiết trong hệ thống.

Tự động tắt khí nén của ổ trục khí sau một thời gian xác định và do đó giảm thiểu mức tiêu thụ không khí khi CMM không được sử dụng.

Hệ thống quản lý năng lượng thông minh lưu trữ năng lượng từ quá trình giảm tốc và chuyển nó sang quá trình tăng tốc tiếp theo.

Dữ liệu kỹ thuật

Loại	Máy đo CMM lớn dạng cầu
Kích thước	20/30/15 20/40/15

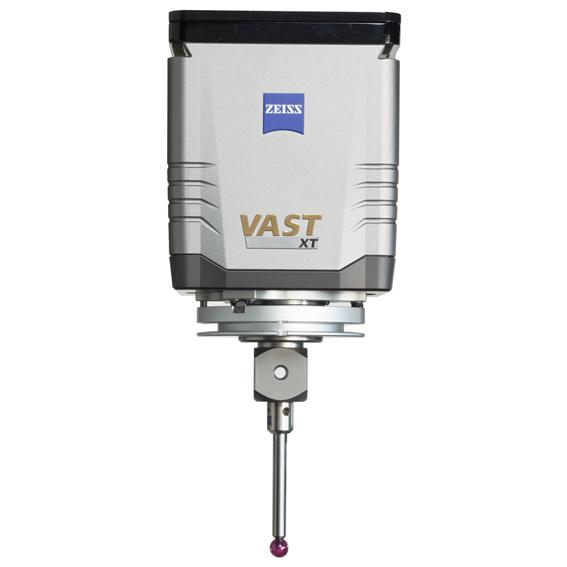

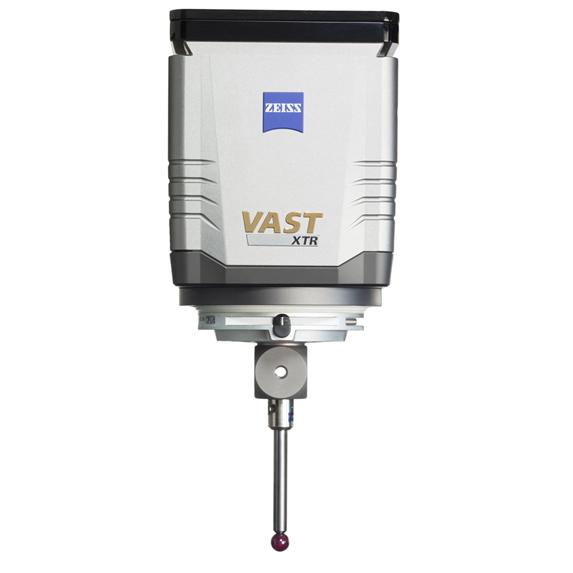

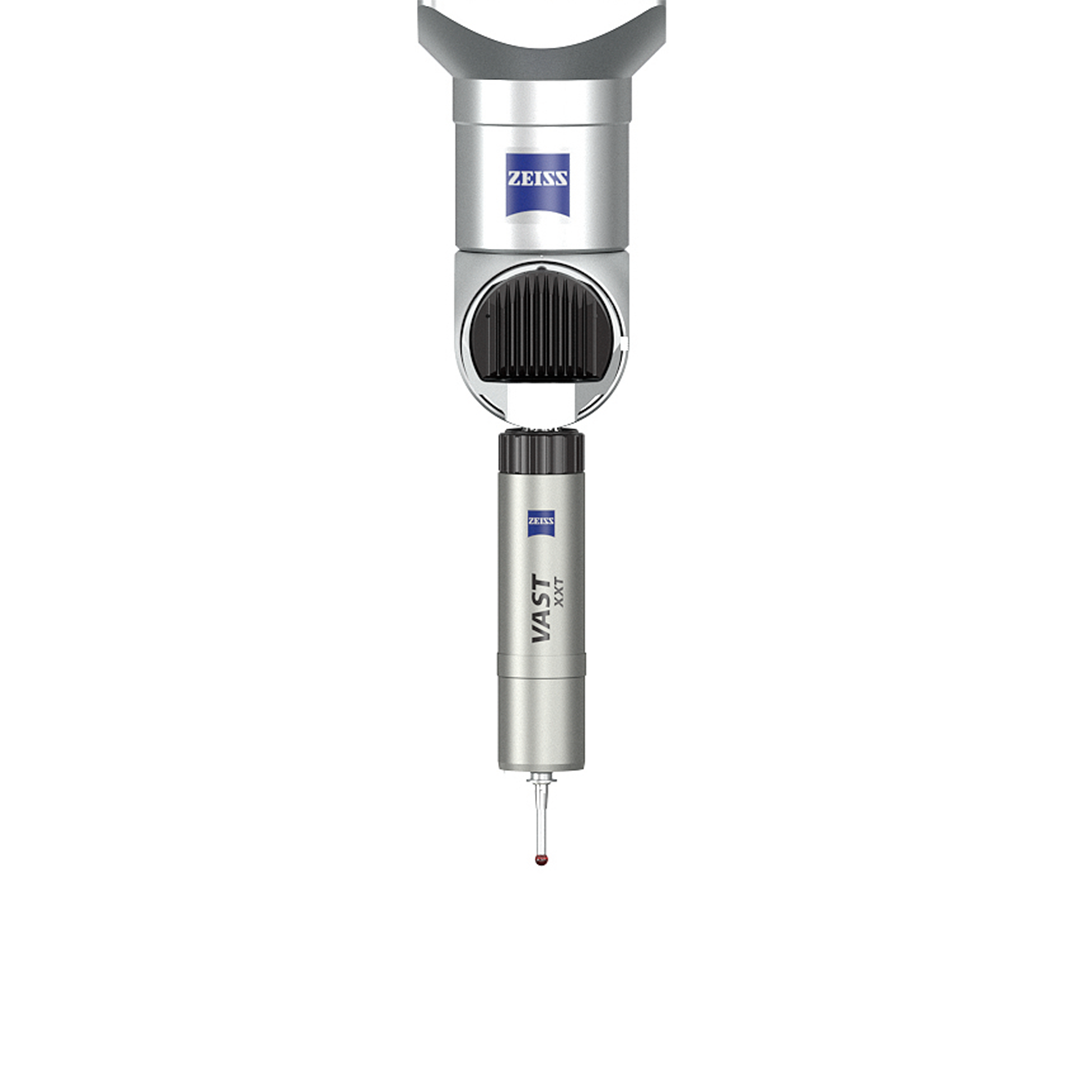

Đầu dò tương thích	VAST XT gold VAST gold VAST XTR, RDS – VAST XXT
Độ chính xác	3,6 + L/250 µm
Trọng lượng mẫu tối đa	5 t
Nền móng cần thiết	Không, nếu sàn có thể chịu tải
Phần mềm	ZEISS CALYPSO, ZEISS CALYPSO navigator, ZEISS CALYPSO performance

Tải xuống

ZEISS MMZ 1 table Flyer EN 2024

1 MB

Tải xuống
