ZEISS MMZ T

Máy đo tọa độ CMM dạng cầu với phạm vi đo lớn

Với phạm vi đo lên đến 14,8 m³, ZEISS MMZ T cung cấp phạm vi đo lớn nhất trong số các máy đo kiểu cầu bàn. Ví dụ: thiết bị cho phép đo chính xác cao các bánh răng lớn trực tiếp trên sàn xưởng.

Thiết kế chắc chắn cho mẫu lên đến 10 t
Đo chính xác cao
Thiết kế mở để dễ dàng tải cần cẩu

ZEISS MMZ T

Tính năng

Thiết kế mở cho phép dễ dàng nạp liệu bằng cần cẩu. Thiết kế của máy cho phép các mẫu có trọng lượng lên đến mười tấn.

An toàn cho người vận hành và máy

Bảo vệ xoắn trên ram để bảo vệ cảm biến/người vận hành
Bảo vệ ram quang học để ngăn việc ngừng hoạt động sau va chạm
Vị trí an toàn của cầu đo để đảm bảo việc nạp các mẫu lớn lên máy đo tọa độ được thực hiện an toàn

Hiệu suất đo mở rộng

Phần mở rộng kim đo REACH CFX 3 MMZ để đo các lỗ khoan rất sâu (1.200mm)
Bàn xoay được lắp đặt trong đế để sử dụng tối ưu phạm vi đo
Phạm vi bù nhiệt độ cho các trục để ghi nhận có chọn lọc chênh lệch nhiệt độ

Đo các mẫu nặng một cách hiệu quả

Có thể đo mẫu lên đến mười tấn mà không làm mất độ chính xác
Hệ thống cách ly rung tích hợp để tránh cần phải xây dựng một nền móng tốn kém
Công nghệ ổ bi không có khí nén để giảm thiểu chi phí vận hành

Mạnh mẽ và ổn định trong dài hạn

Không nhạy cảm với không khí bụi bặm và dầu
Chịu được điều kiện môi trường khắc nghiệt để giảm nhu cầu về phòng đo
Khe hở ổ bi lớn và thiết kế cầu ổn định cho hiệu suất quét vượt trội

Bánh răng nghiêng trên máy đo tọa độ ZEISS MMZ T

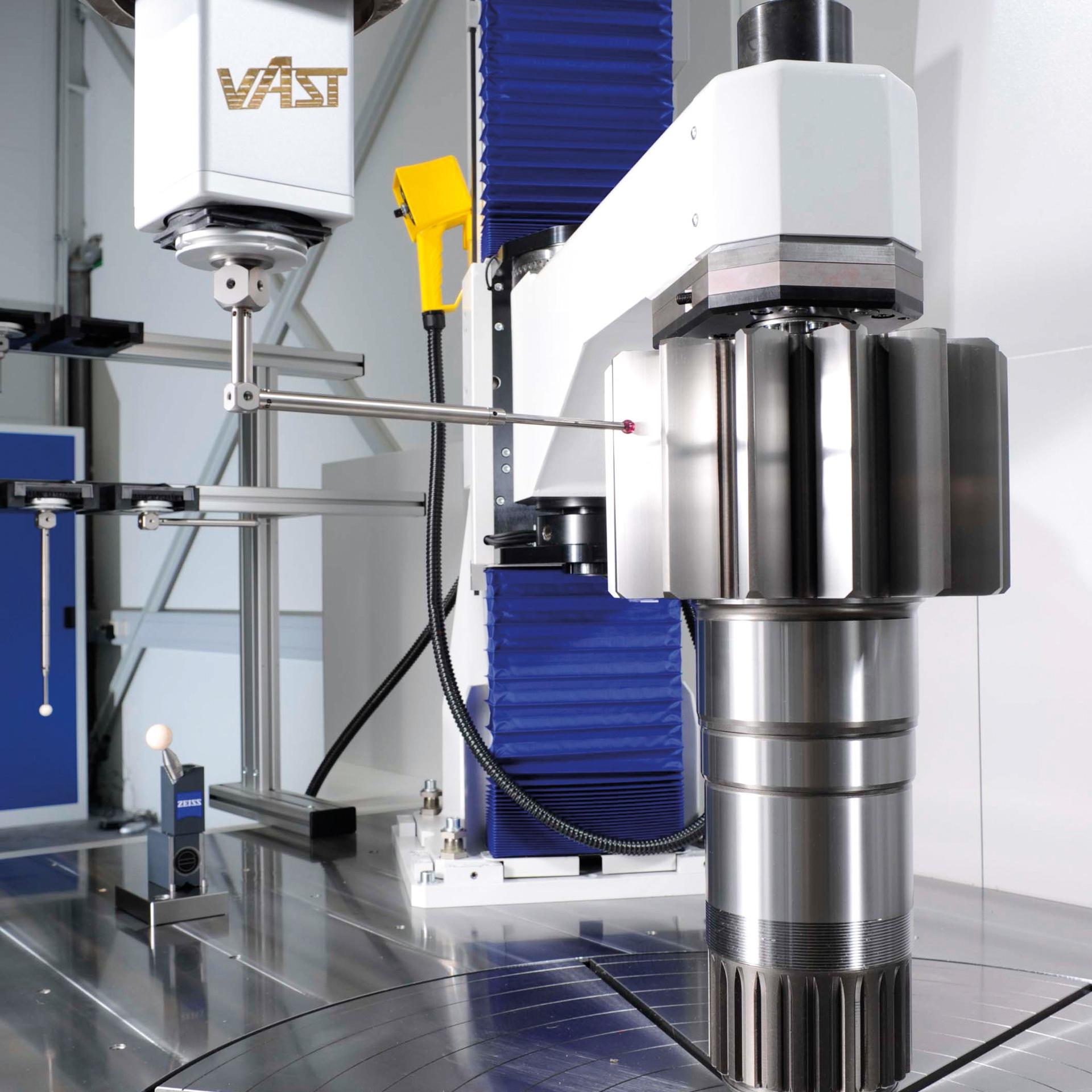

ZEISS MMZ T với ụ sau có động cơ

Thông số kỹ thuật cho ZEISS MMZ T


Sai số đo chiều dài	MPE_E150	từ 2,4 + L/400 μm
Sai số đo điểm đơn	MPE_PFTU	từ 2,0 μ
Sai số quét	MPE_THP/tau	từ 2,8 μ / 62 giây
Sai số đo biên dạng	MPE RONt	từ 2,0 μm
