QUÉT 3D QUANG HỌC

ATOS Compact Scan

Máy quét 3D di động cho nhiều ứng dụng

ATOS Compact Scan là máy quét 3D cầm tay được thiết kế cho nhiều ứng dụng. Thiết bị cung cấp độ chính xác và linh hoạt, làm cho nó trở thành một lựa chọn lý tưởng cho các nhu cầu quét khác nhau.

  • Kiểm tra toàn diện
  • Trường nhìn có thể mở rộng
  • Vận hành không gây căng thẳng cho người dùng
Nội dung Trang
Liên hệ

Tính năng

ATOS Compact Scan nổi bật với chất lượng cao về độ chính xác, độ sắc nét và độ hoàn thiện.

  • Nội dung Bên thứ ba đã bị Chặn

    Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

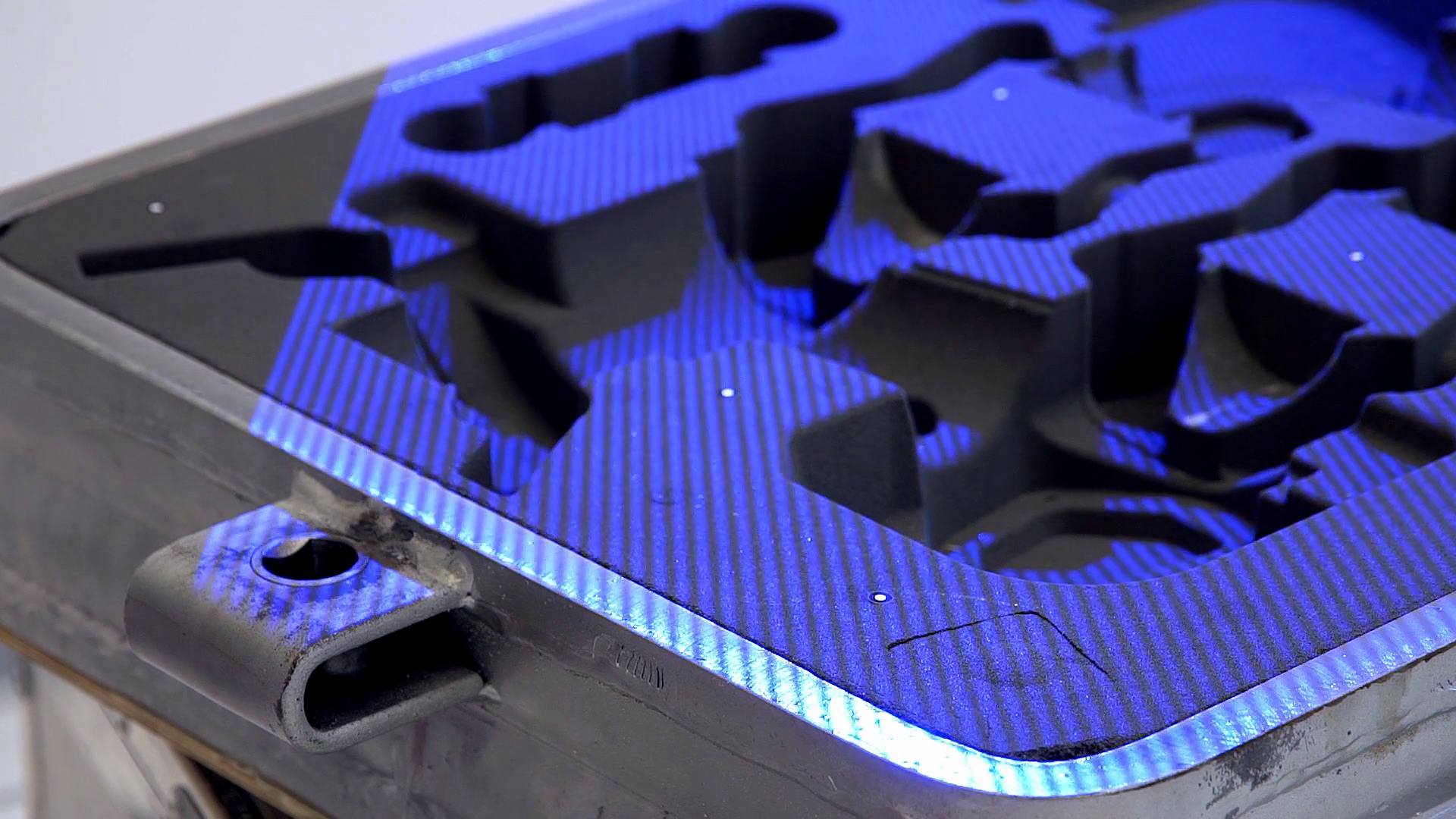

    Làm việc với kết quả quét sắc nét và chính xác. Khởi đầu hoàn hảo cho kỹ thuật đảo ngược và kiểm tra.
    Đang quét

  • Nội dung Bên thứ ba đã bị Chặn

    Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

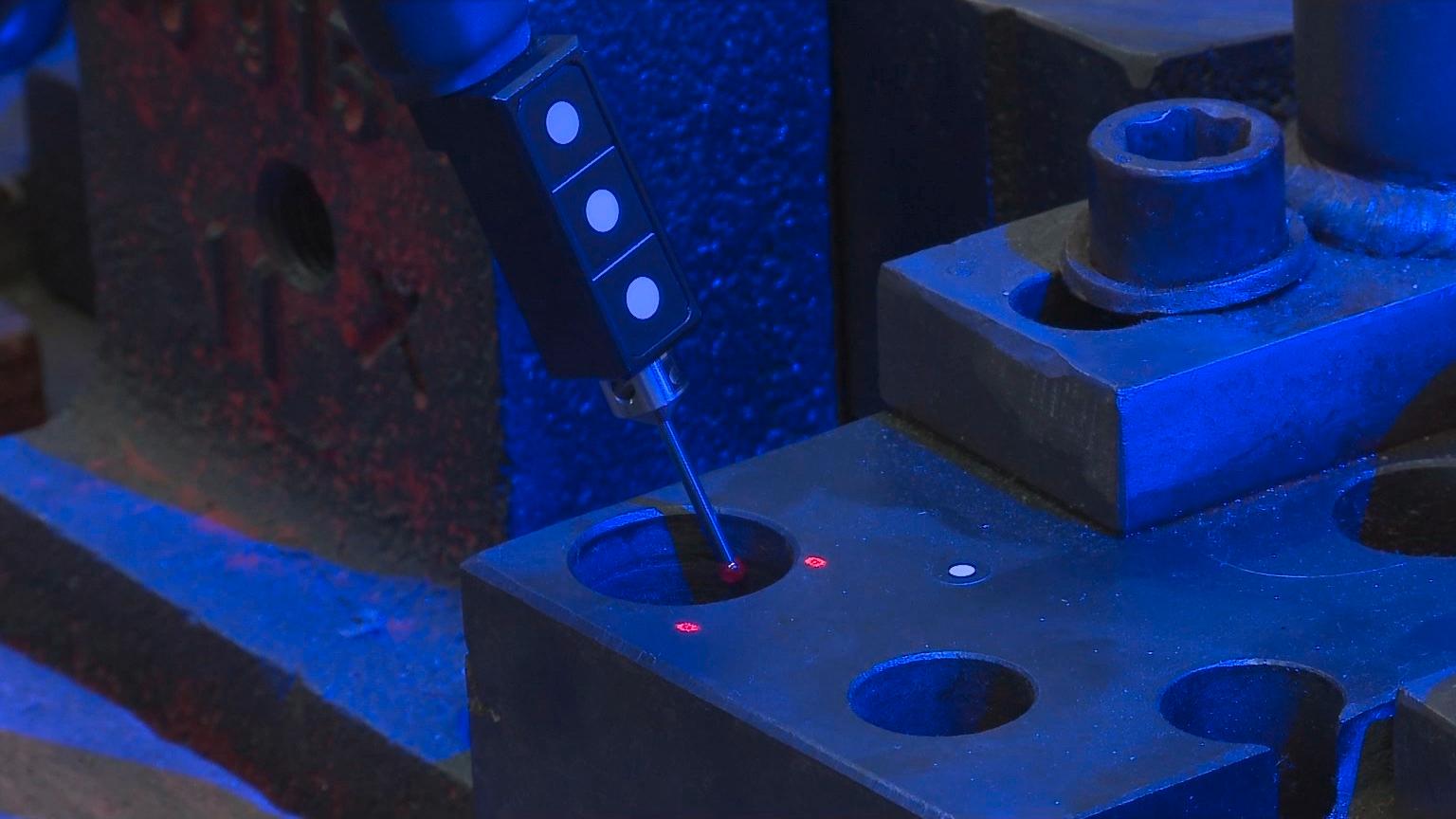

    Số hóa các hốc sâu, lỗ khoan hoặc những vùng không thể quan sát bằng phương pháp quang học. Bổ sung tối ưu cho chức năng quét 3D.
    Thăm dò

  • Nội dung Bên thứ ba đã bị Chặn

    Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

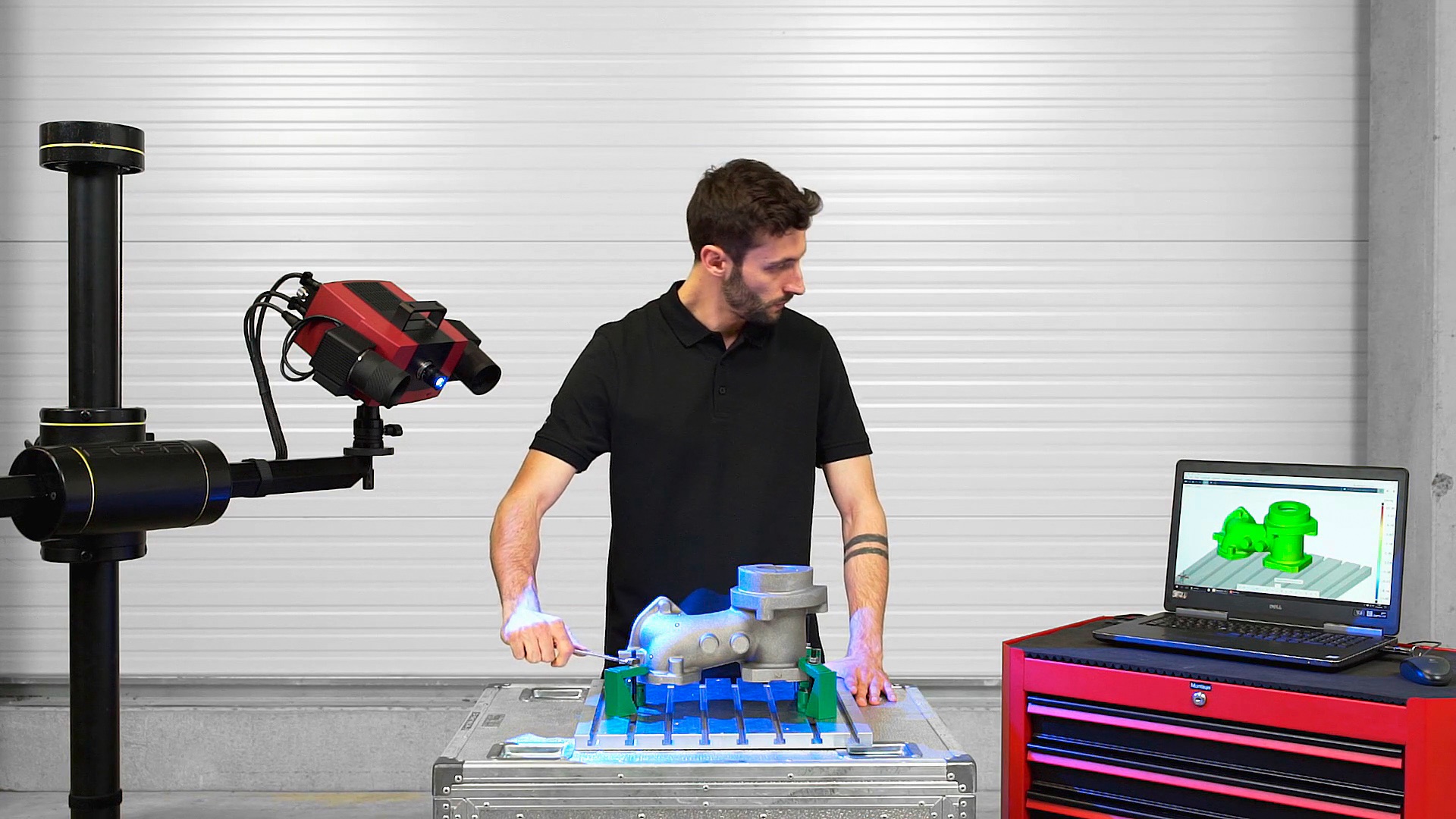

    Định vị các bộ phận trong quá trình lắp ráp hoặc căn chỉnh trước khi phay. Tiện ích bổ sung hữu ích trong quy trình sản xuất.
    Theo dõi

  • Nội dung Bên thứ ba đã bị Chặn

    Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

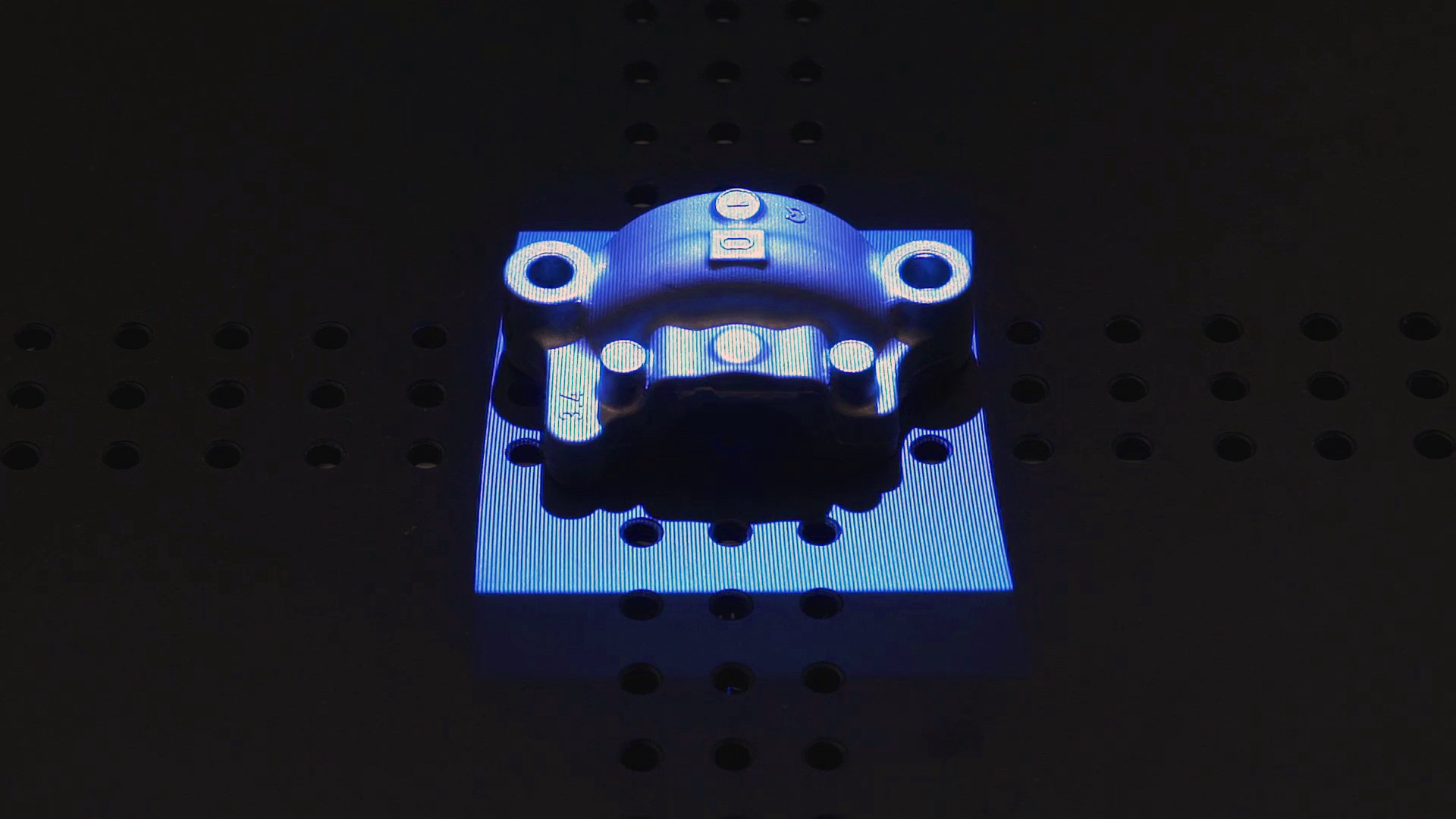

    Tận dụng khả năng thay đổi ống kính để có trường nhìn linh hoạt, từ nhỏ đến lớn, với độ chính xác chi tiết cao.
    Có thể mở rộng quy mô sử dụng

  • Nội dung Bên thứ ba đã bị Chặn

    Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

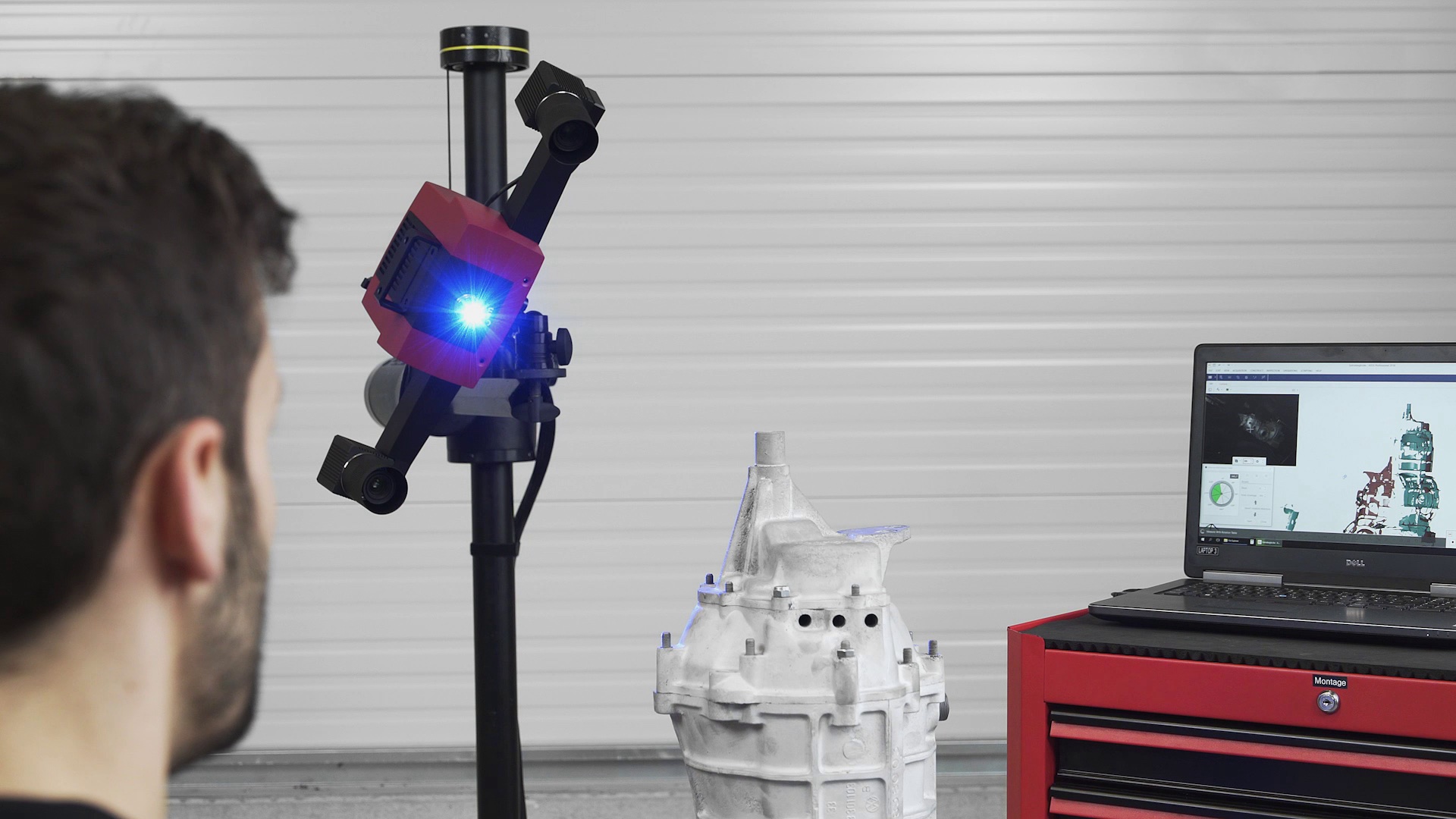

    Tận hưởng sự dễ sử dụng của máy quét 3D, đặc biệt là đối với các vật thể lớn. Không cần lúc nào cũng phải giữ ATOS Compact Scan trong tay.
    Xử lý đơn giản

  • Nội dung Bên thứ ba đã bị Chặn

    Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

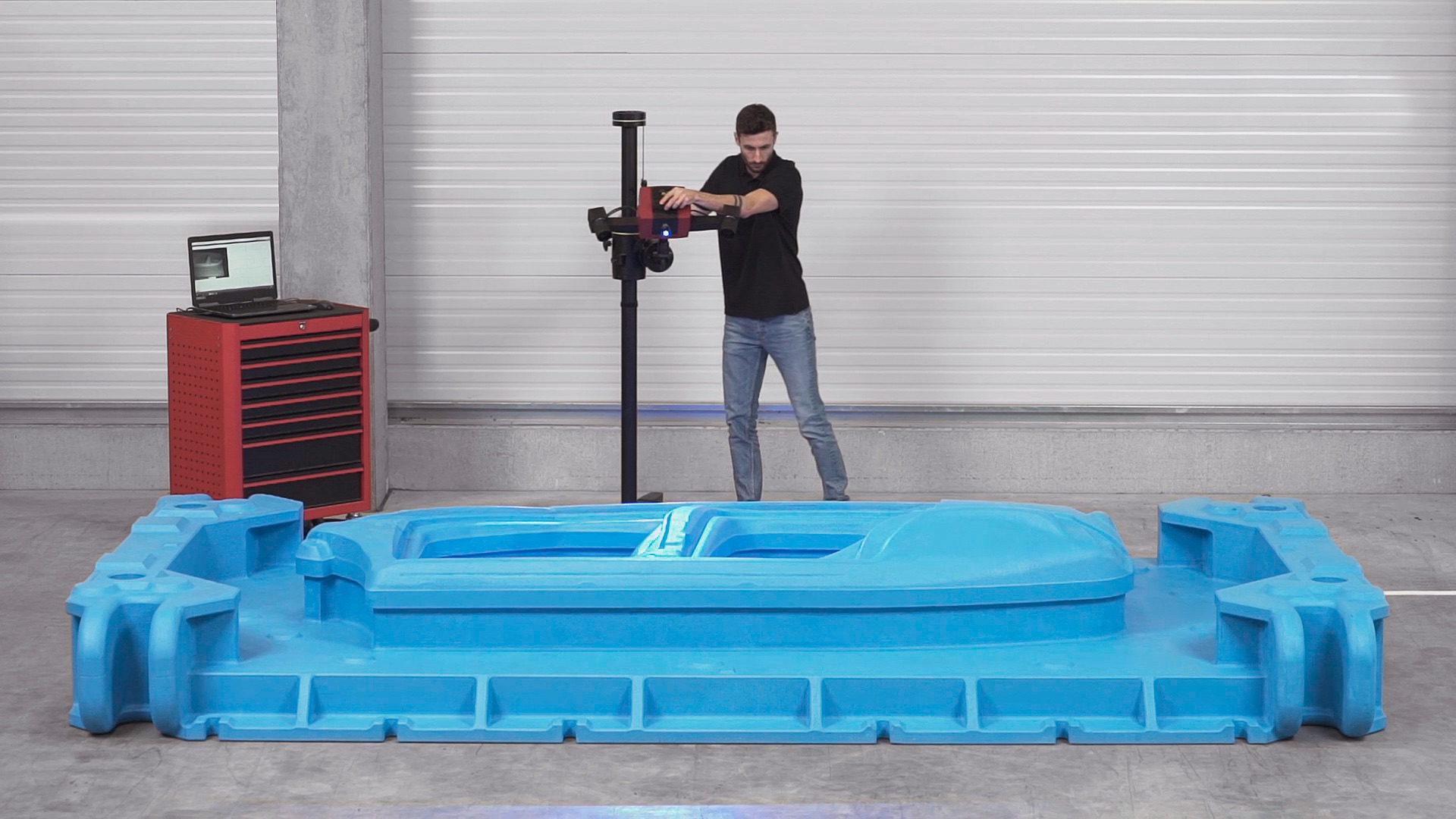

    Kiểm tra hoặc kỹ thuật đảo ngược tại dây chuyền sản xuất hoặc bất cứ nơi nào bộ phận có thể ở đó.
    Khả năng di chuyển

Tận dụng

  • Kiểm tra toàn diện

    Quét, thăm dò, theo dõi trong một hệ thống duy nhất.

    Số hóa và phân tích mẫu trong một khoảng thời gian ngắn.

  •

    Linh hoạt

    Trường nhìn có thể mở rộng và độ chính xác cao.

    Sử dụng các thể tích đo khác nhau và quét từ tiền xu cho tới ô tô.

  •

    Khả năng di chuyển

    Hoạt động không gây căng thẳng cho người dùng.

    Đo lường tọa độ di động trong một sản phẩm nhẹ có thể xách tay.

Dữ liệu kỹ thuật

ATOS Compact Scan đi kèm với các công nghệ đã được chứng minh của dòng ATOS và cung cấp độ phân giải phù hợp cho mọi yêu cầu.

  • Cảm biến

    • Nguồn điện: AC 110/230 Volt, 50-60 Hz
    • Trọng lượng: khoảng 4 kg
    • Điều chỉnh khoảng cách: Con trỏ laser
    • Nhiệt độ hoạt động: 5°C đến 40°C (không ngưng tụ)
    • Chiều dài cáp: 10 m

    Camera

    • Độ phân giải: 8 hoặc 12 megapixel
    • Kết nối: Gigabit Ethernet
    • Tốc độ quét: khoảng 1 giây

    Máy tính

    • Văn phòng phẩm: Máy trạm
    • Di động: Máy tính xách tay (qua Thunderbolt 3)
    • Hệ điều hành: Windows 10
  		•

    Các đối tượng nhỏ trong khung máy ảnh

    Khung máy ảnh 300

    Khung máy ảnh 500

    MV170: 170 x 130 mm²

    MV600: 600 x 500 mm²

    MV1200: 1200 x 1000 mm²

    MV80: 80 x 60 mm²

    MV350: 350 x 250 mm²

    MV700: 700 x 500 mm²

    MV45: 45 x 35 mm²

    MV170: 170 x 130 mm²

  • Chứa

    • Touch Probe
    • Đối tượng định cỡ
    • Điểm đánh dấu
    • Dừng
    • Trường hợp vận chuyển

    Tùy chọn

    • Khung tham chiếu
    • Bộ Touch Probe
    • Bàn xoay thủ công với mẫu lỗ ren
    • Tự động hóa 1 trục: bàn xoay di động, có động cơ
    • Tự động hóa 3 trục: Motorization Kit với bộ phận nghiêng và xoay và trục thẳng đứng
    • Phép quang trắc ảnh

Lĩnh vực áp dụng

Với diện tích đo linh hoạt, khả năng quét và theo dõi tích hợp, máy quét 3D quang học có thể dễ dàng điều chỉnh để phù hợp với từng tác vụ đo lường cụ thể.

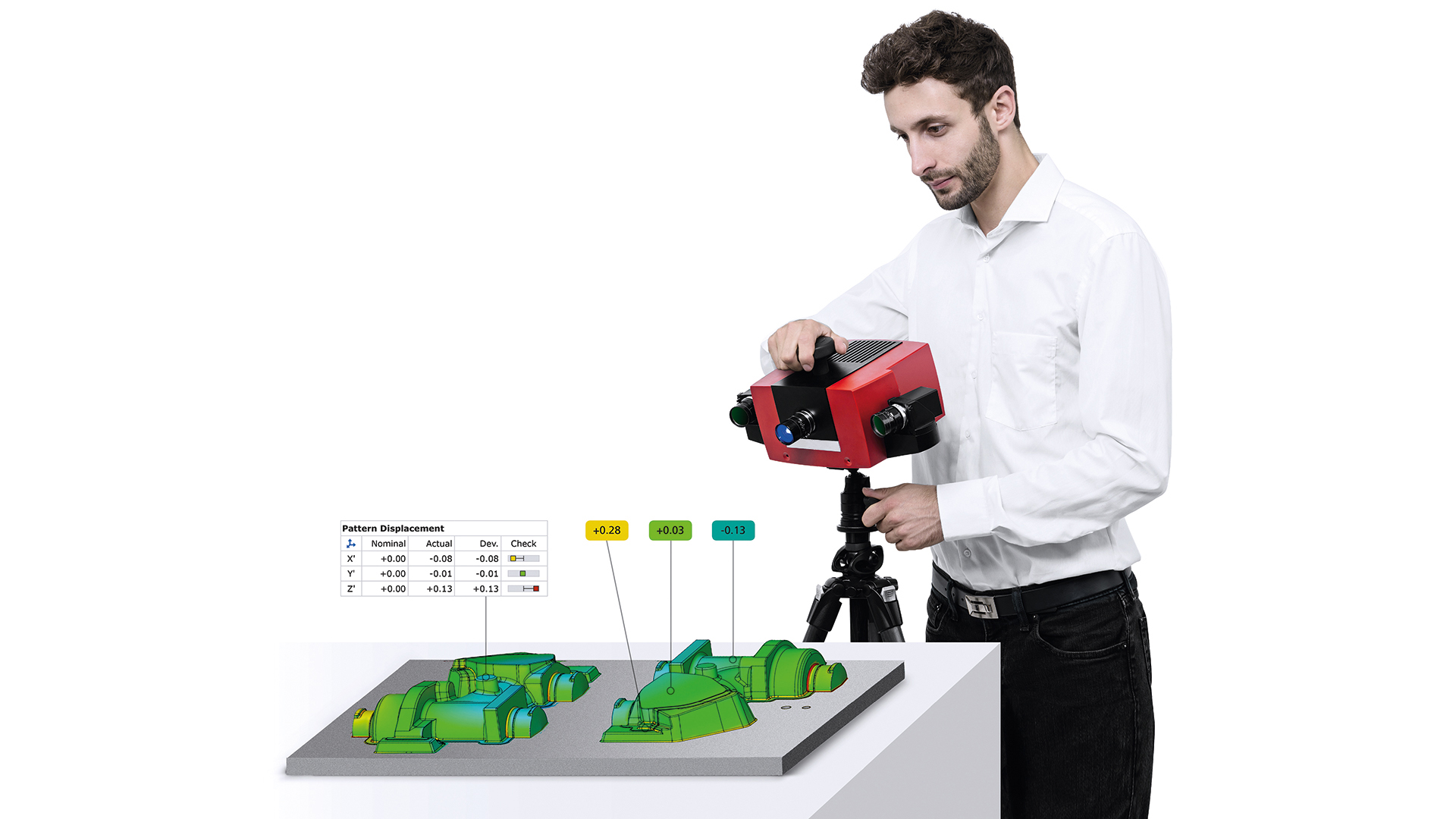

  • Hiểu ZEISS ATOS Compact Scan

    Hiểu

    Nhận thông tin chi tiết về quy trình sản xuất.

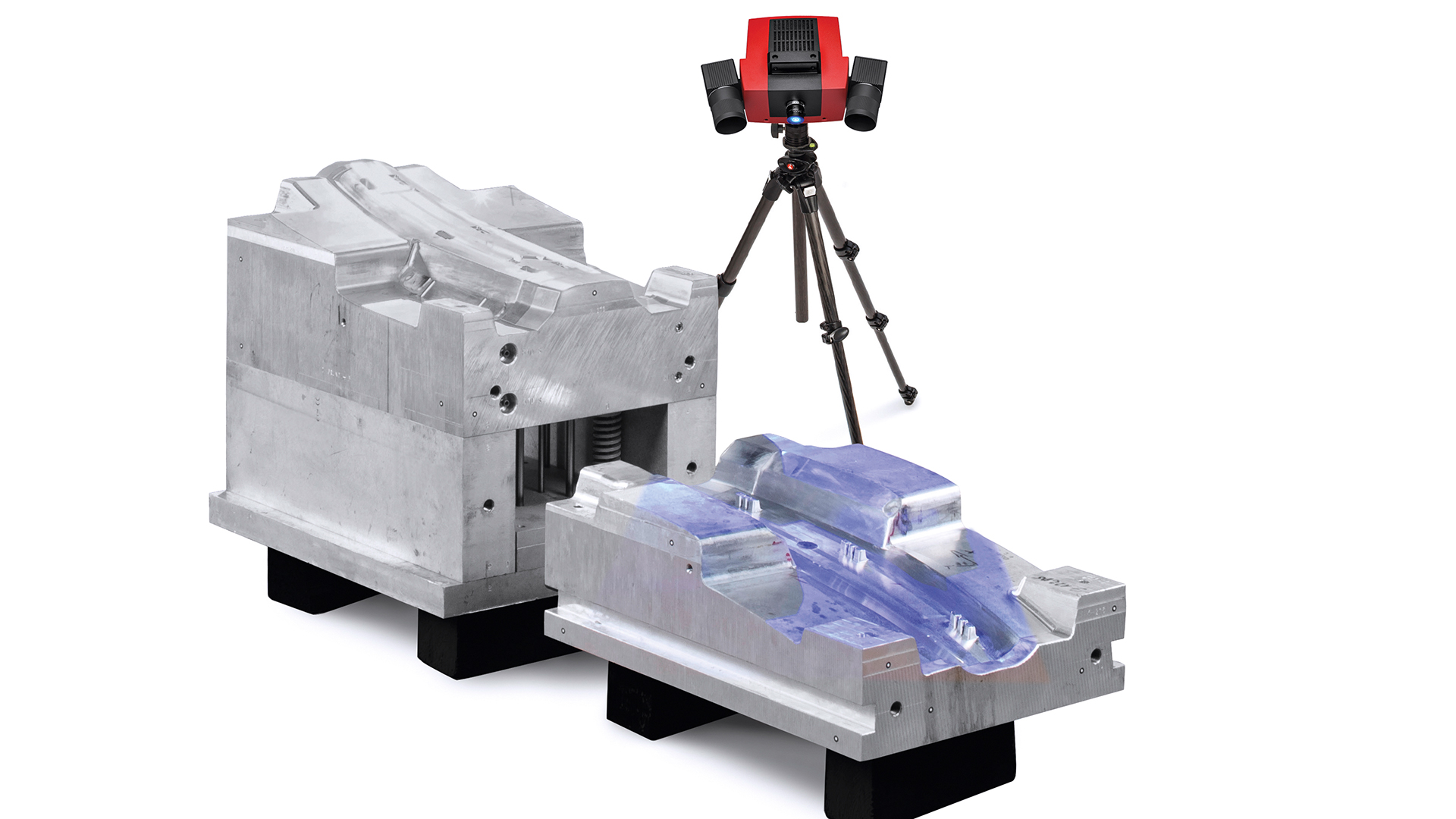

  • Kiểm tra ZEISS ATOS Compact Scan

    Kiểm tra

    Kiểm tra chi tiết gia công và các bộ phận với CAD hoặc bản vẽ.

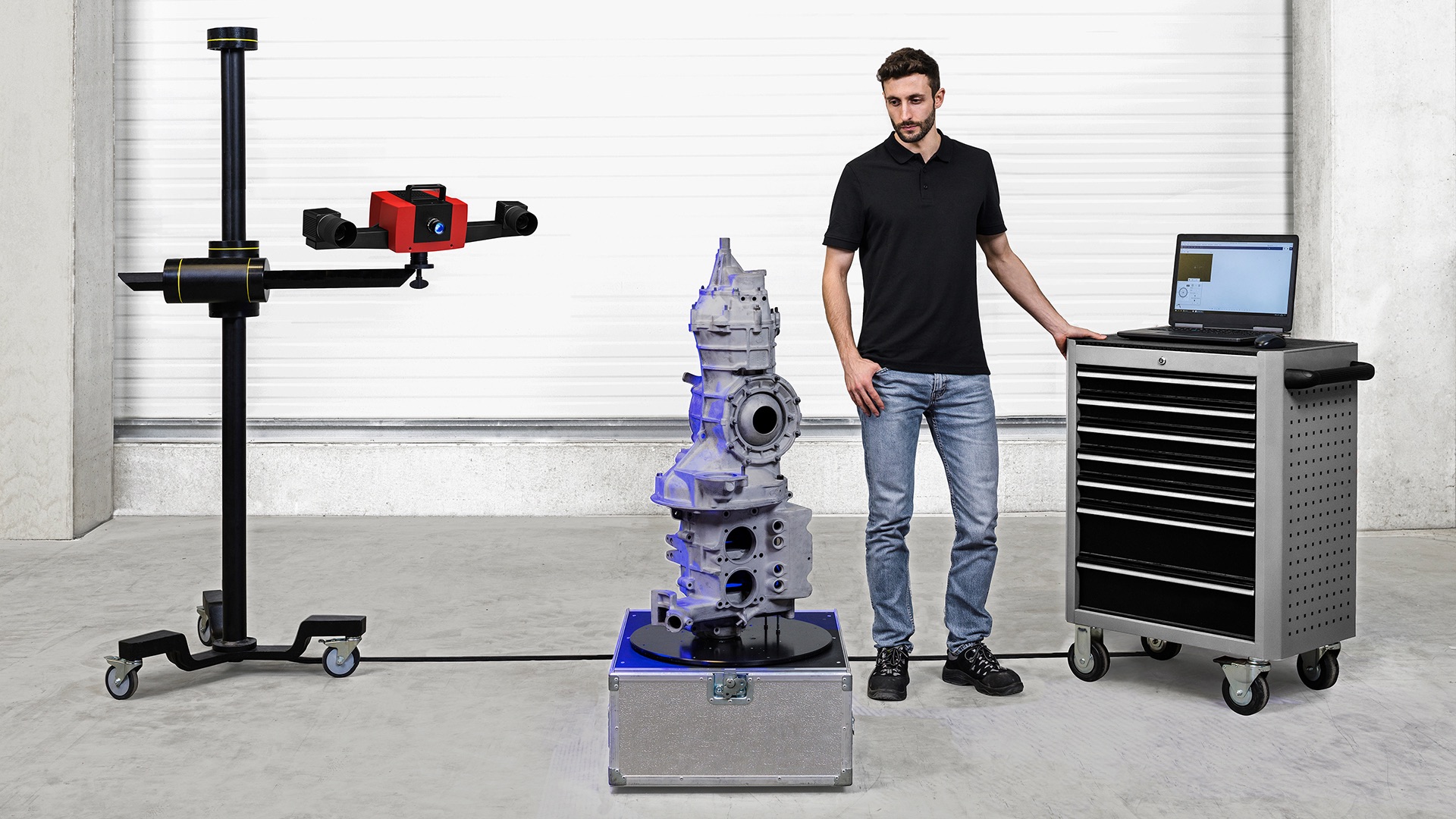

  • Kỹ thuật đảo ngược ZEISS ATOS Compact

    Kỹ thuật đảo ngược

    Tạo bản sao kỹ thuật số của các bộ phận

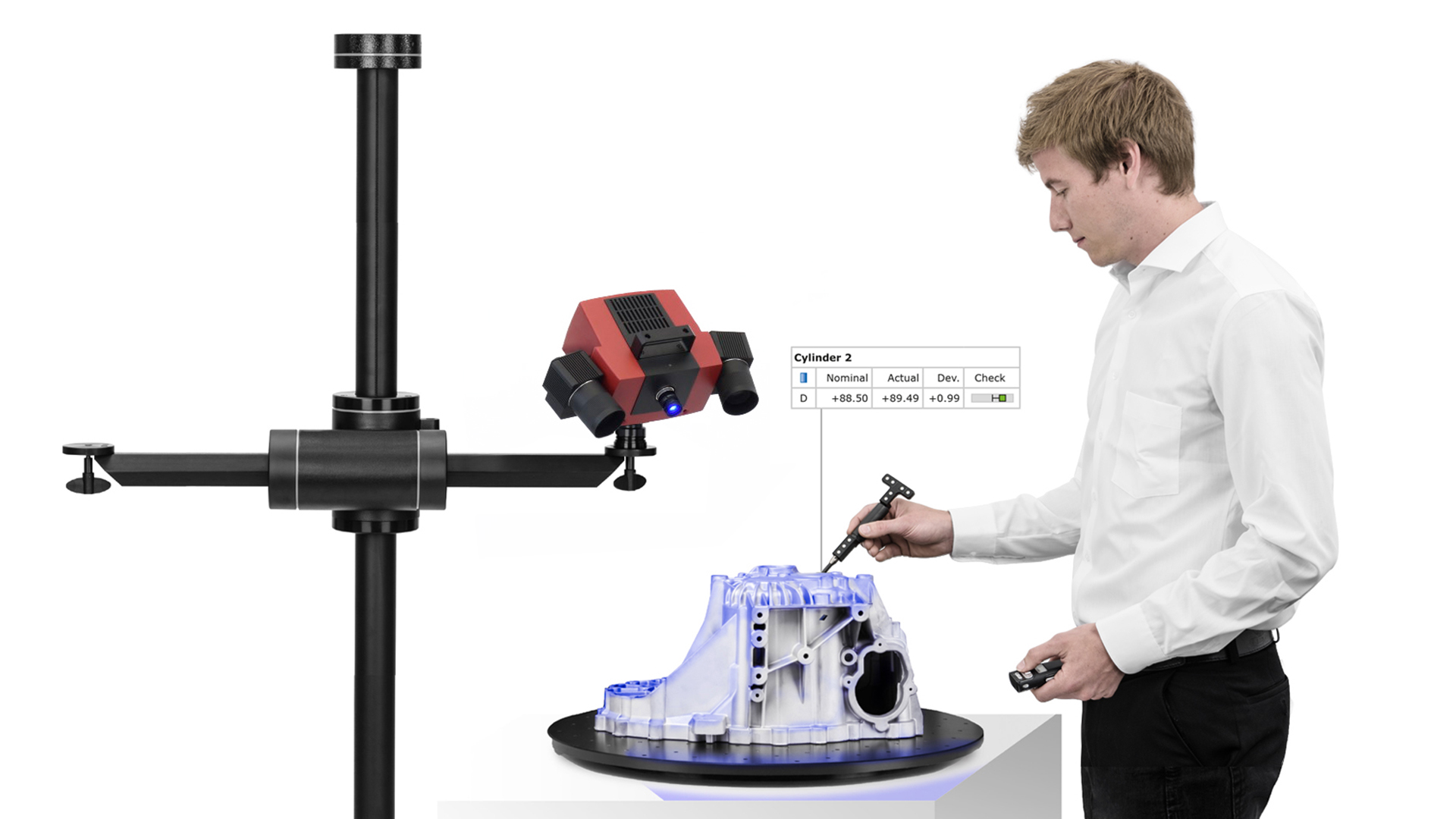

  • Quét và thăm dò

    Quét và thăm dò

    Quét, thăm dò và theo dõi trong một hệ thống duy nhất.

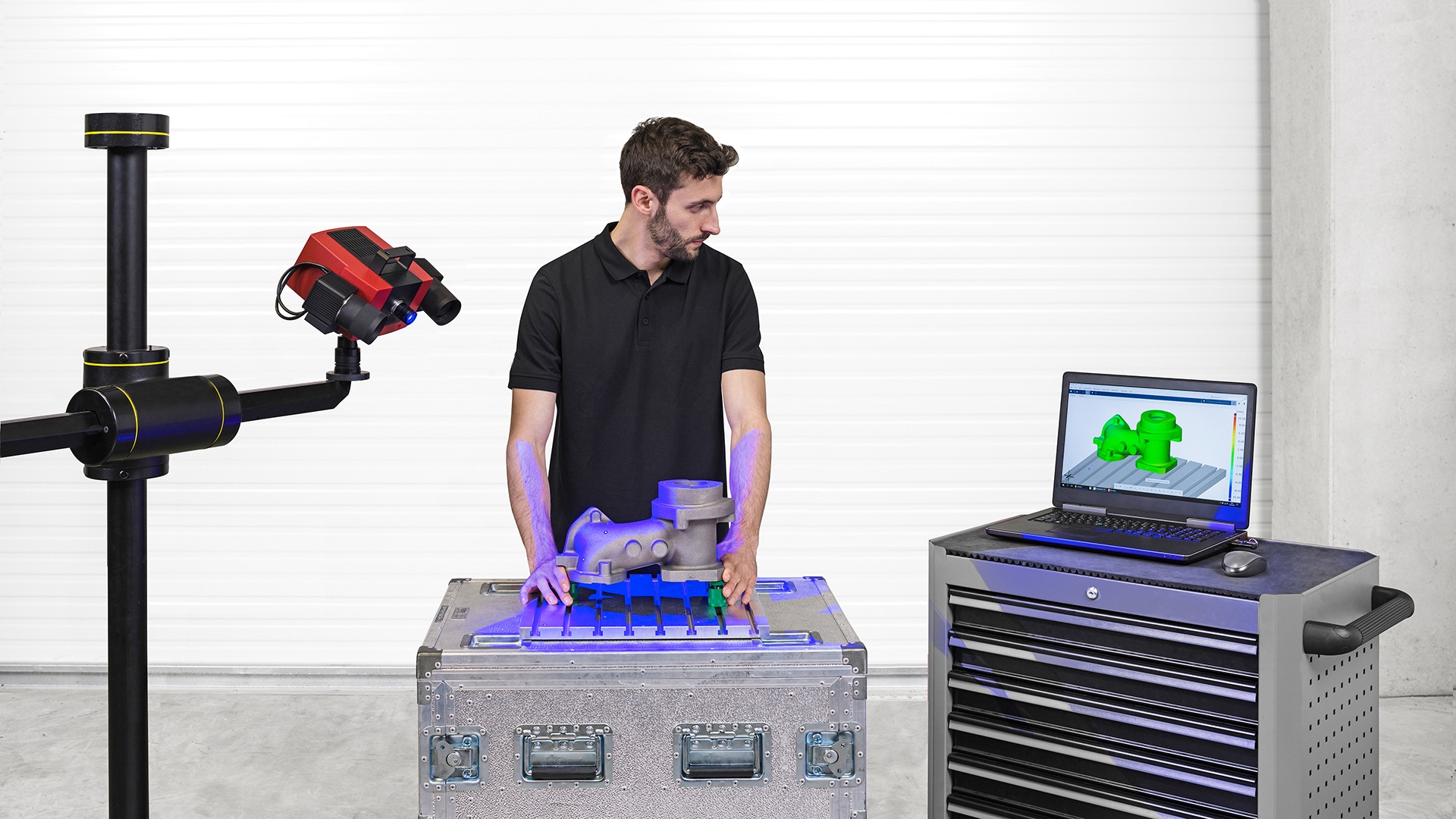

  • Tối ưu hóa ZEISS ATOS Compact

    Tối ưu hóa

    Căn chỉnh các bộ phận bằng công nghệ theo dõi thời gian thực.

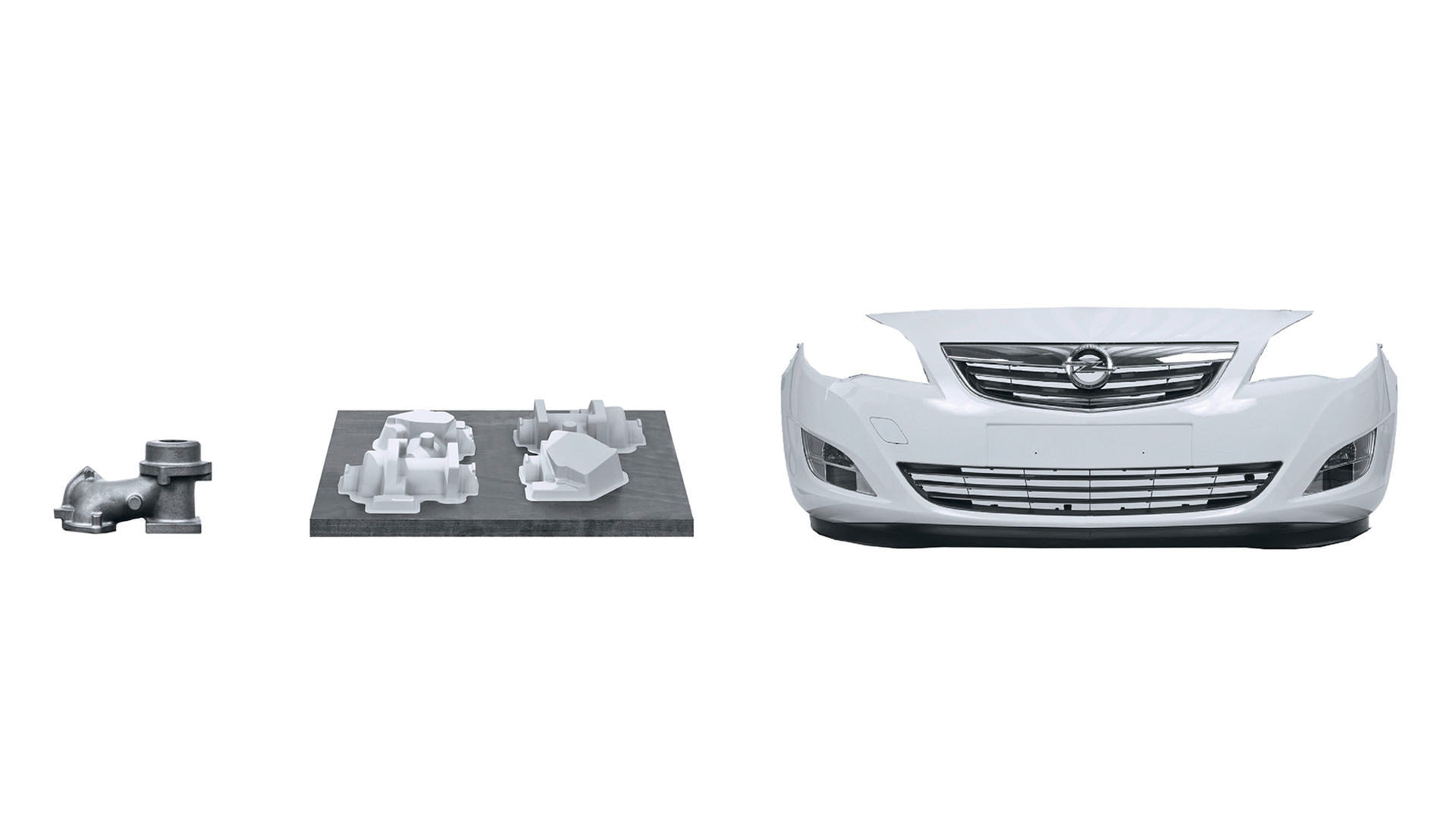

  • Tận hưởng ZEISS ATOS Compact

    Tận dụng

    Kết quả toàn trường có độ phân giải cao cho dù quét các vật thể nhỏ hay lớn.

ZEISS INSPECT
ZEISS INSPECT

Công cụ phân tích hiệu quả

ZEISS INSPECT cung cấp mọi thứ từ một nguồn duy nhất

Quét, kiểm tra và báo cáo: Phần mềm hướng dẫn bạn qua toàn bộ quy trình làm việc. Phân tích so sánh giá trị danh định với giá trị thực tế và dung sai GD&T. Thực hiện các chỉnh sửa cần thiết trực tiếp nhờ kết quả dễ hiểu. Sử dụng ZEISS INSPECT để phân tích đầy đủ, nhận báo cáo toàn diện và tích hợp kết quả đo vào các quy trình hiện có.
