Cong vênh trên các bộ phận đúc phun

Các bộ phận nhựa đúc phun thường sai lệch so với mẫu yêu cầu sau khi sản xuất và không tuân thủ bản vẽ ban đầu. Hiện tượng cong vênh và co ngót khá phổ biến, khiến các nhà sản xuất khuôn mẫu luôn bận rộn trong quá trình phát triển sản phẩm. Vấn đề này cũng đặt ra thách thức cho các nhà đo lường. Làm thế nào có thể đánh giá cong vênh đúng cách trong quá trình đánh giá sản phẩm mà không tạo ra phế liệu không cần thiết?

Ép phun cho phép các bộ phận nhựa phức tạp về mặt hình học được sản xuất với chi phí hiệu quả chỉ trong một bước làm việc duy nhất. Tuy nhiên, các bộ phận nhựa thường bị cong vênh sau khi sản xuất do các thông số vật liệu và quy trình. Điều chỉnh khuôn rất tốn công và tốn kém, thường đòi hỏi nhiều vòng hiệu chỉnh để ước tính hình dạng bộ phận cần thiết.

Các thông số khuôn như hệ thống chạy, làm mát và phun cũng như các thông số máy như áp suất phun, áp suất giữ, thời gian giữ và làm mát có thể được sử dụng để ảnh hưởng tích cực đến mức độ cong vênh và co ngót. Tuy nhiên, cong vênh không tự động làm suy giảm chức năng của bộ phận và do đó phải được xem xét riêng. Độ cong vênh có thực sự ảnh hưởng đến chức năng và cần điều chỉnh khuôn như thế nào?

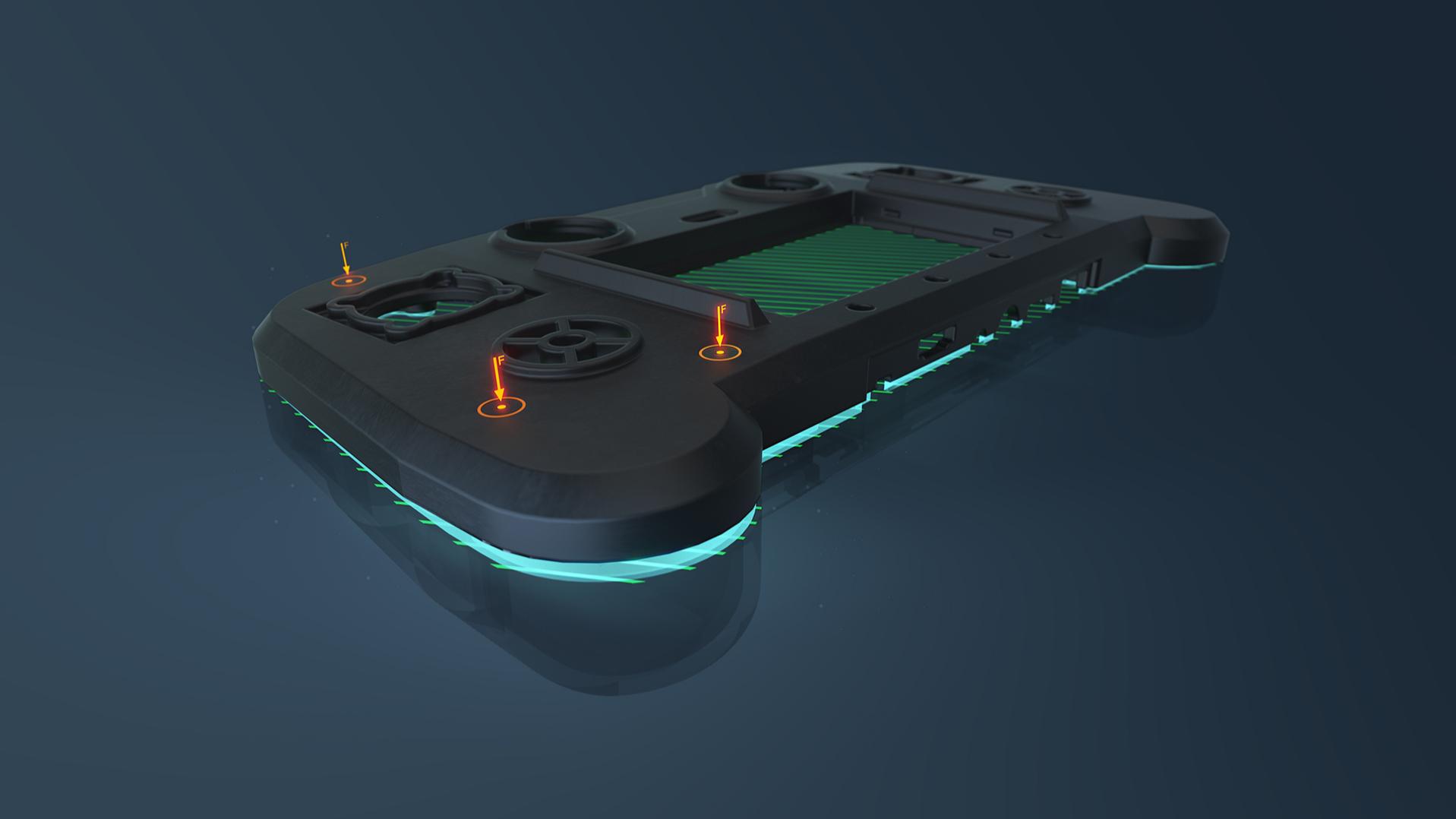

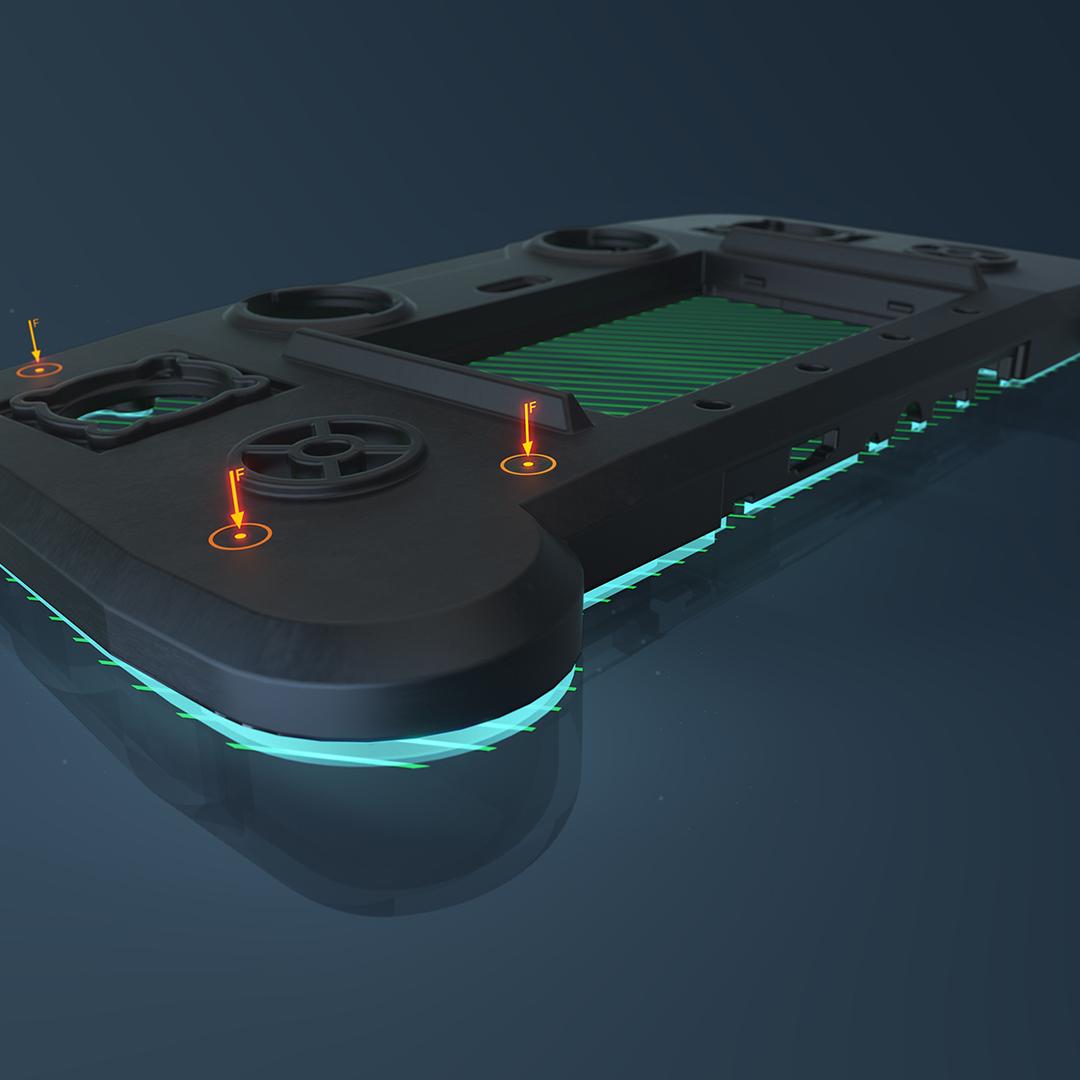

Trong đo lường học, các đồ gá kẹp được sử dụng để định vị chi tiết nhựa cứng trong một tình huống kiểm tra có tính chất cơ học siêu xác định nhằm phục vụ quy trình đo. Bộ kẹp cố định mô phỏng trạng thái gắn của bộ phận. Bằng cách này, có thể bù đắp cong vênh trong quá trình đo để có được kết quả có ý nghĩa.

Tuy nhiên, kết quả kiểm tra khi sử dụng thiết bị kẹp cơ học không phải lúc nào cũng đáng tin cậy về quy trình, do đó cùng một quy trình đo có thể dẫn đến các kết quả khác nhau (tán xạ giá trị đo). Nhưng nếu bộ phận được đo mà không có thiết bị đo, kích thước vượt quá dung sai hoặc không thể đo được và bộ phận nhựa bị loại bỏ dưới dạng phế liệu.

Mặc dù thiết bị kẹp được sử dụng rất thường xuyên trong đo lường quang học, nhưng không thể sử dụng khi đo các bộ phận trong hệ thống chụp cắt lớp điện toán. Các đồ gá kim loại sẽ cản trở việc thu thập dữ liệu đo.
