Phòng đo ảo

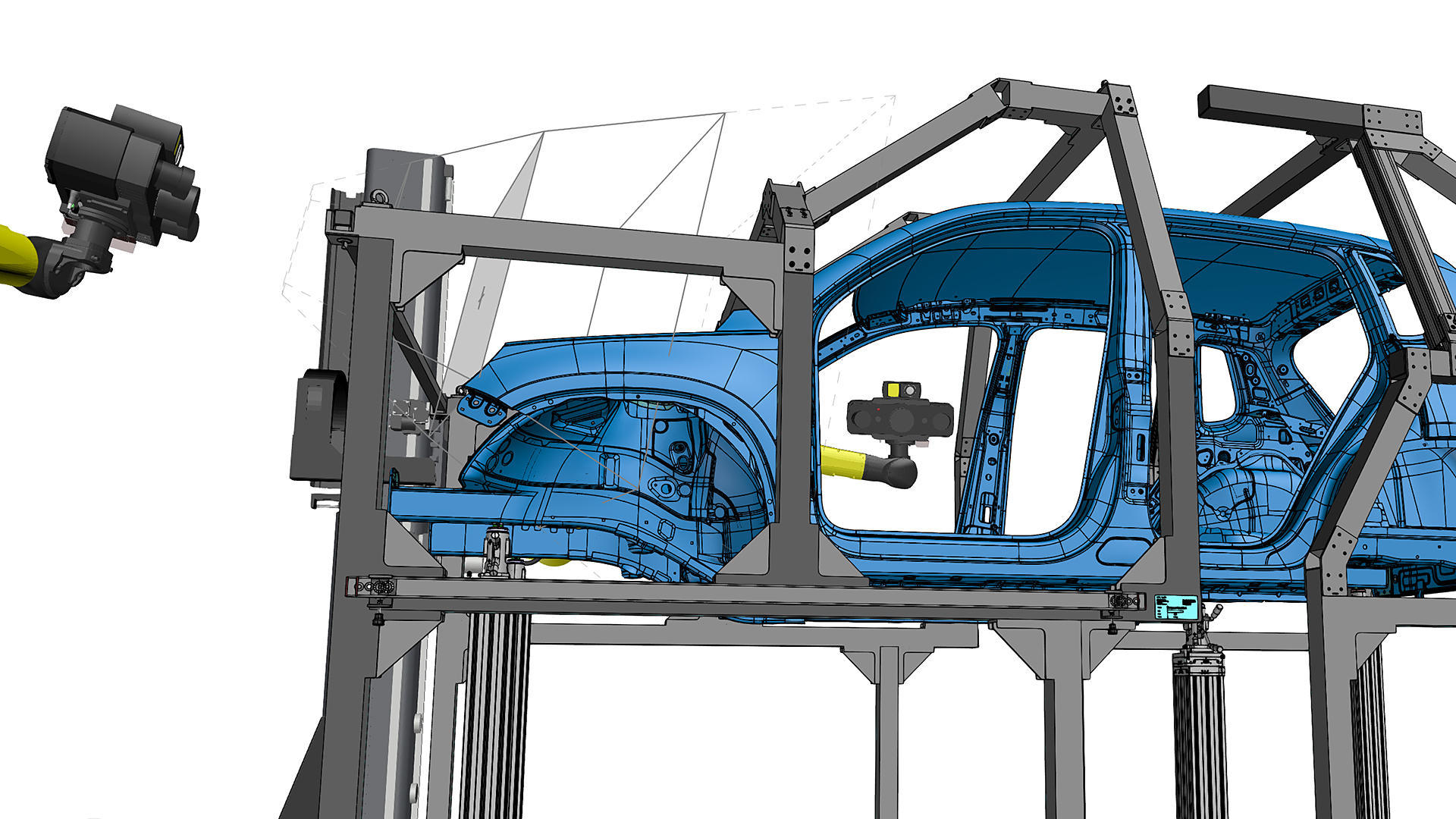

Chức năng Smart Teach trong VMR tính toán các vị trí cảm biến cần thiết cho tất cả các đặc điểm kiểm tra và bề mặt CAD. Tối ưu hóa đường dẫn tiếp theo cải thiện thứ tự của các vị trí liên quan đến thời gian chạy và tránh va chạm. Smart Teach giảm thiểu thời gian cần thiết để tạo ra các chương trình robot an toàn và tối ưu hóa thời gian chạy. Hệ thống tự động cập nhật các vị trí đo nếu CAD hoặc các thành phần riêng lẻ thay đổi.

Bộ dữ liệu CAD được nhập cùng với kế hoạch đo lường tương ứng. Các nguyên tắc đo được lưu trữ trong kế hoạch đo được tự động gán cho các đặc điểm kiểm tra từ kế hoạch đo. Báo cáo đo lường cũng có thể được chuẩn bị trước (ngoại tuyến). Kết quả đo lường thực tế có thể được hiển thị sau quy trình đo. Điều này giúp người dùng dễ dàng lên kế hoạch kiểm tra hơn.

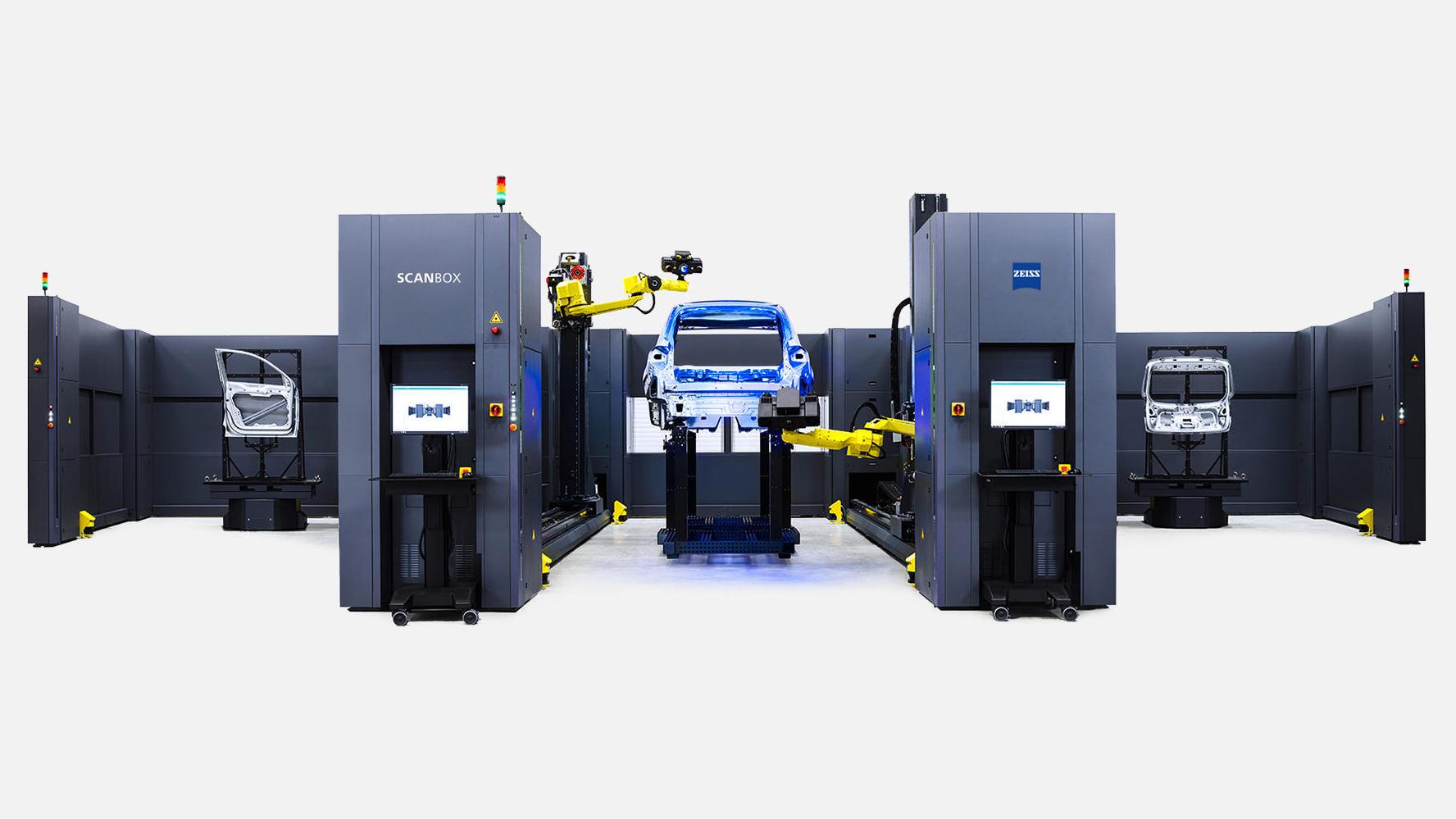

Các chương trình đo được tạo ngoại tuyến và sau đó chạy một lần trong ScanBox bằng một quy trình tự động. Robot di chuyển đến các vị trí đo và xác định các thông số đo riêng lẻ như thời gian phơi sáng trên bộ phận thực. Sử dụng một quy trình đặc biệt, phần mềm tự động phát hiện các phản xạ phần và điều chỉnh phép chiếu rìa cho phù hợp để tránh sai số đo do phản xạ gây ra.

Các chương trình đo lường cuối cùng có thể dùng để kiểm tra các bộ phận khác. Robot được điều khiển hoàn toàn bởi phần mềm và di chuyển qua các vị trí đo lần lượt. Trong mỗi lần đo, hệ thống kiểm tra xem kết quả có đáp ứng các tiêu chí chất lượng hay không. Những thay đổi về trạng thái dữ liệu từ CAD hoặc kế hoạch đo lường có thể được cập nhật nhanh chóng bằng phần mềm tham số.

Sau khi thu thập dữ liệu, phần mềm tính toán lưới đa giác của bề mặt chi tiết và các giá trị thực tế của kế hoạch đặc điểm kiểm tra. Dữ liệu này được so sánh với dữ liệu mục tiêu và được hiển thị trong báo cáo. Kết quả đo lường có thể được tự động lưu ở các định dạng xuất đặc biệt, ví dụ: cho cơ sở dữ liệu để kiểm soát chất lượng thống kê. Quy trình đo cho các bộ phận khác nhau có thể được thực hiện tự động.

Giao diện Ki-ốt là một giao diện người dùng đặc biệt để đơn giản hóa hoạt động của ScanBox. Phần mềm tiếp quản toàn bộ quá trình kiểm soát và tự động thực hiện quy trình đo lường và kiểm tra. Điều này đảm bảo độ chính xác và chất lượng dữ liệu cao: Các thông số đo lường, dữ liệu và hệ điều hành được bảo vệ.
