Kiểm tra dung sai GD&T

Kích thước hình học và dung sai trong ZEISS INSPECT

Dung sai GD&T là gì?

Dung sai GD&T cho phép xác định và đánh giá độ lệch hình học của các bộ phận. Chúng mô tả độ lệch tối đa cho phép so với trạng thái danh nghĩa của một bộ phận. Nếu vượt quá dung sai GD&T, chức năng, độ chính xác của sự phù hợp hoặc hình thức của bộ phận không được đáp ứng. Dung sai có thể dùng để xác định xem lỗ khoan có được sản xuất để khớp chính xác hay không, liệu có hướng chính xác hay các lỗi hình dạng hiện tại có nằm trong giới hạn cho phép hay không. Dung sai GD&T được sử dụng trong tất cả các bước của chuỗi quy trình, chẳng hạn như thiết kế, sản xuất và kiểm soát chất lượng.

Các nguyên nhân có thể gây ra sai lệch GD&T là, ví dụ:

  • Biến dạng trong quá trình xử lý
  • Hao mòn dụng cụ
  • Độ rung của máy
  • Biến động nhiệt độ trong quá trình xử lý

Các chức năng GD&T trong ZEISS INSPECT

Trong khi dung sai GD&T được sử dụng cho đặc điểm kỹ thuật trong thiết kế, chúng giúp chuyên gia đo lường xác minh một bộ phận. Điều kiện tiên quyết cơ bản để đánh giá hiệu quả là dữ liệu đo toàn trường được tạo ra bởi công nghệ đo lường quang học. ZEISS INSPECT bao gồm một số chức năng GD&T để phân tích toàn diện về kích thước, hình thức và vị trí bằng các hệ thống mốc đo lường, các bộ phận khớp nối và dung sai. Thiết kế tham số của ZEISS INSPECT bổ sung hỗ trợ và tạo điều kiện cho các phân tích GD&T. Để đo lường và phân tích các yếu tố riêng lẻ, chỉ cần xây dựng mọi yếu tố một lần và sau đó có thể được sử dụng làm tài liệu tham khảo. Phương pháp tính toán tương ứng được đặt tự động.

Lợi thế của bạn

  • Trực quan hóa các nhãn phù hợp với tiêu chuẩn ISO

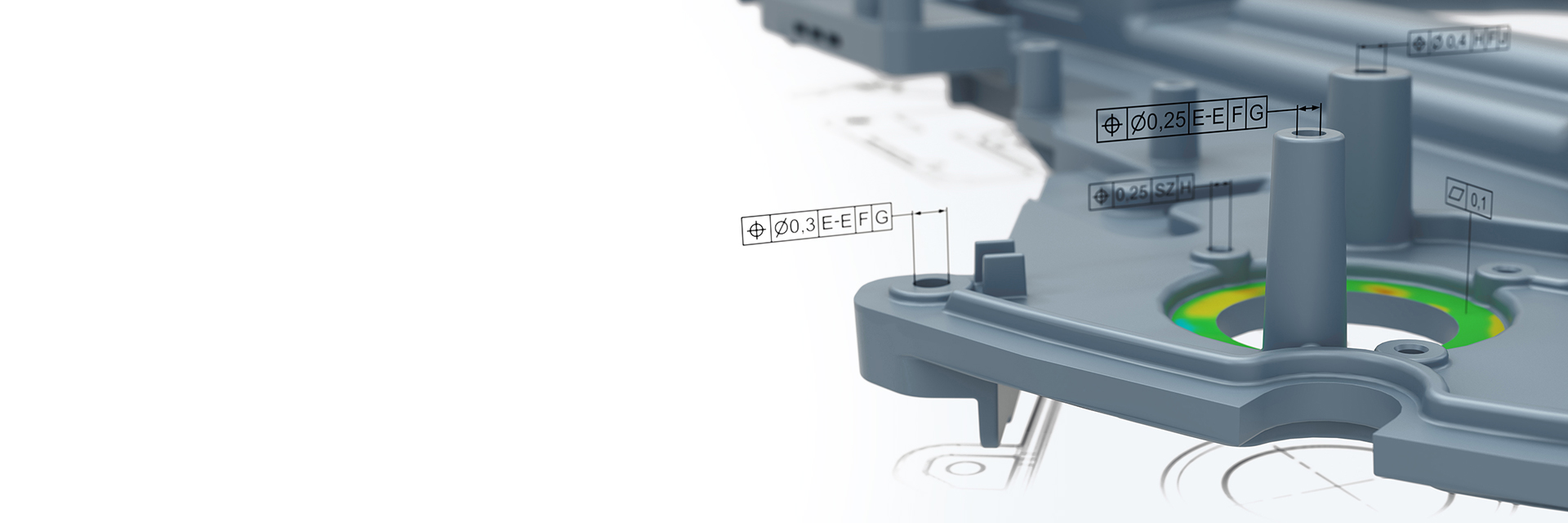

    ZEISS INSPECT cho phép bạn hình dung dung dung sai GD&T theo tiêu chuẩn ISO. Điều này cho phép bạn thêm kết quả vào hình ảnh trực quan giống với bản vẽ kỹ thuật hoặc dữ liệu CAD.

  • Phát hiện lỗi kịp thời

    ZEISS INSPECT cung cấp cho bạn một hướng dẫn dự án để hướng dẫn bạn trong suốt dự án của mình. Điều này cho phép bạn phát hiện lỗi tính toán kịp thời. Phần mềm cũng đề xuất các giải pháp phù hợp.

  • Kiểm tra linh kiện với hỗ trợ PMI

    GD&T có thể giúp đạt được độ chắc chắn 100% trong các quyết định OK/NOK, phù hợp với các ứng dụng tự động hóa và số hóa, chẳng hạn như thông tin sản phẩm và sản xuất (PMI).

Bổ sung nhiều chức năng ZEISS INSPECT hơn nữa

Chúng tôi đã tóm tắt rõ ràng các chức năng phổ biến nhất của ZEISS INSPECT cho bạn ở đây:
Từ nhập CAD đến kiểm tra và báo cáo đa dạng. Bạn đã biết tất cả chưa?

Tìm hiểu thêm
