Máy đo tọa độ dạng cầu từ ZEISS | Nhanh chóng và chính xác

Phù hợp với những thách thức của công nghệ đo lường công nghiệp

Tiêu chuẩn cao về độ chính xác đòi hỏi phải kiểm soát chặt chẽ chất lượng sản xuất. Cần có kết quả đo lường chính xác để đáp ứng các tiêu chuẩn này. Máy đo tọa độ dạng cầu ZEISS được thiết kế để đáp ứng những yêu cầu khắt khe, nổi bật với độ chính xác cao, sai số đo thấp và phù hợp cho nhiều ứng dụng.

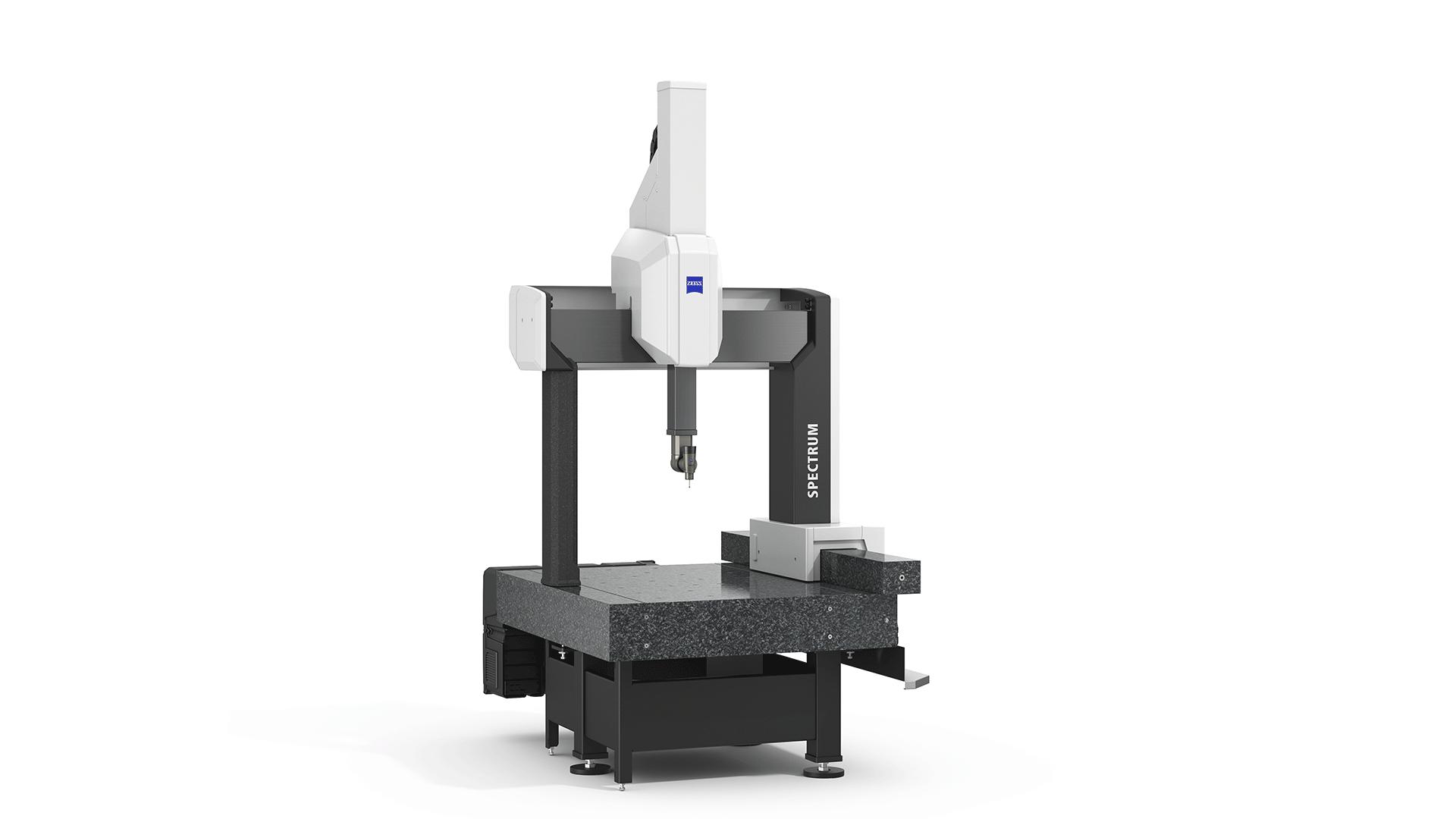

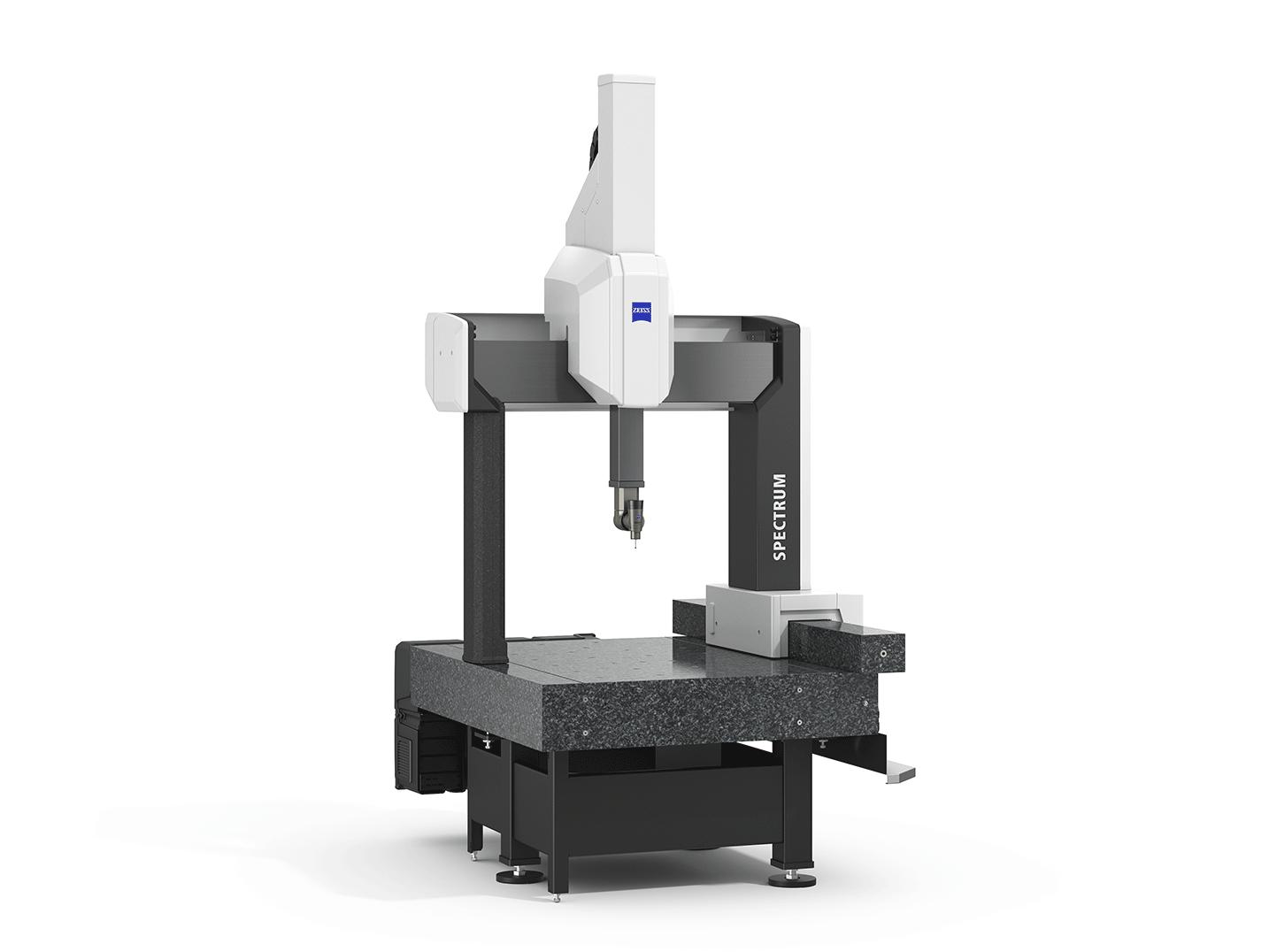

Dòng sản phẩm ZEISS SPECTRUM

Bước vào thế giới ZEISS CMM

Tìm hiểu thêm

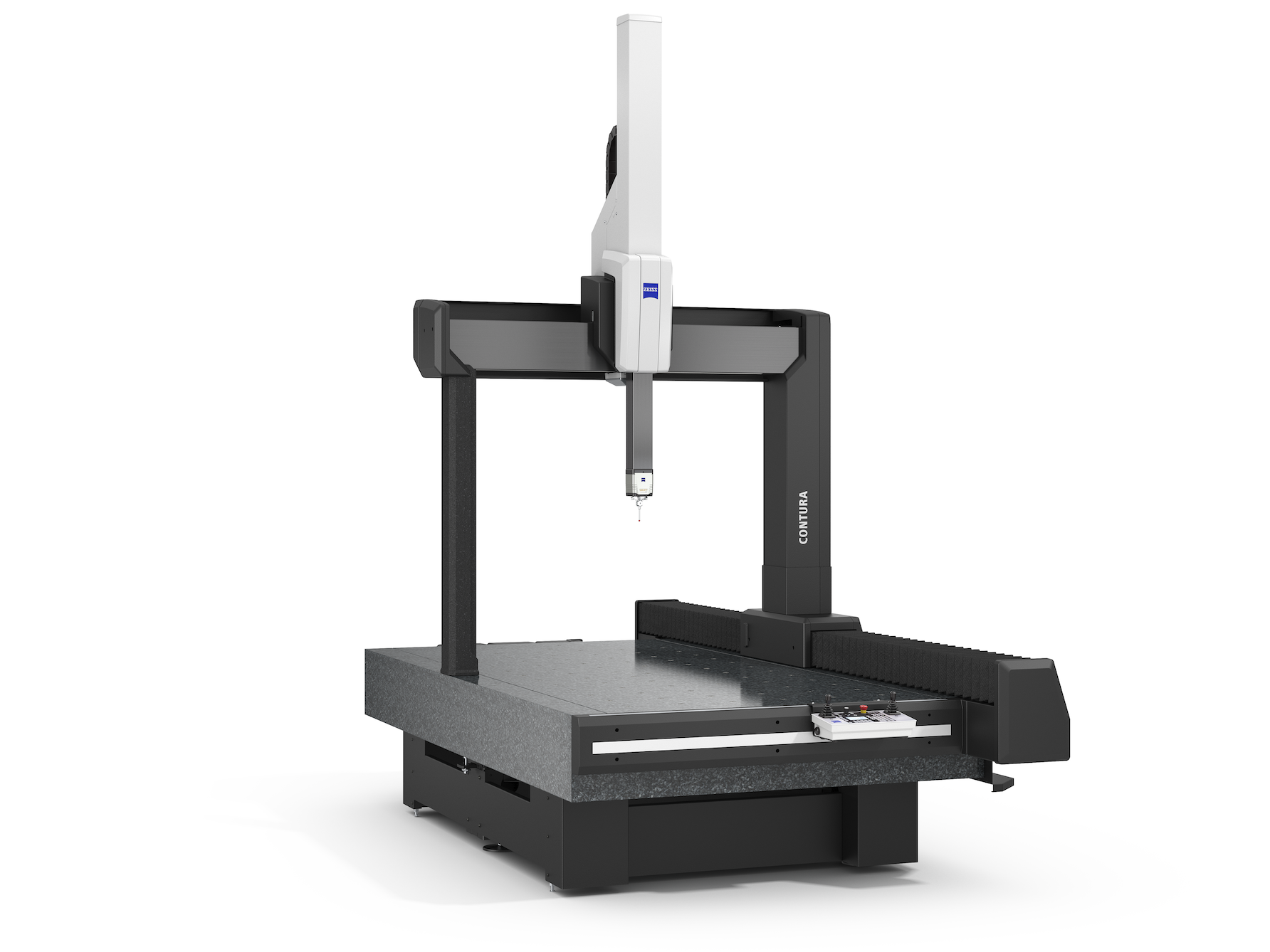

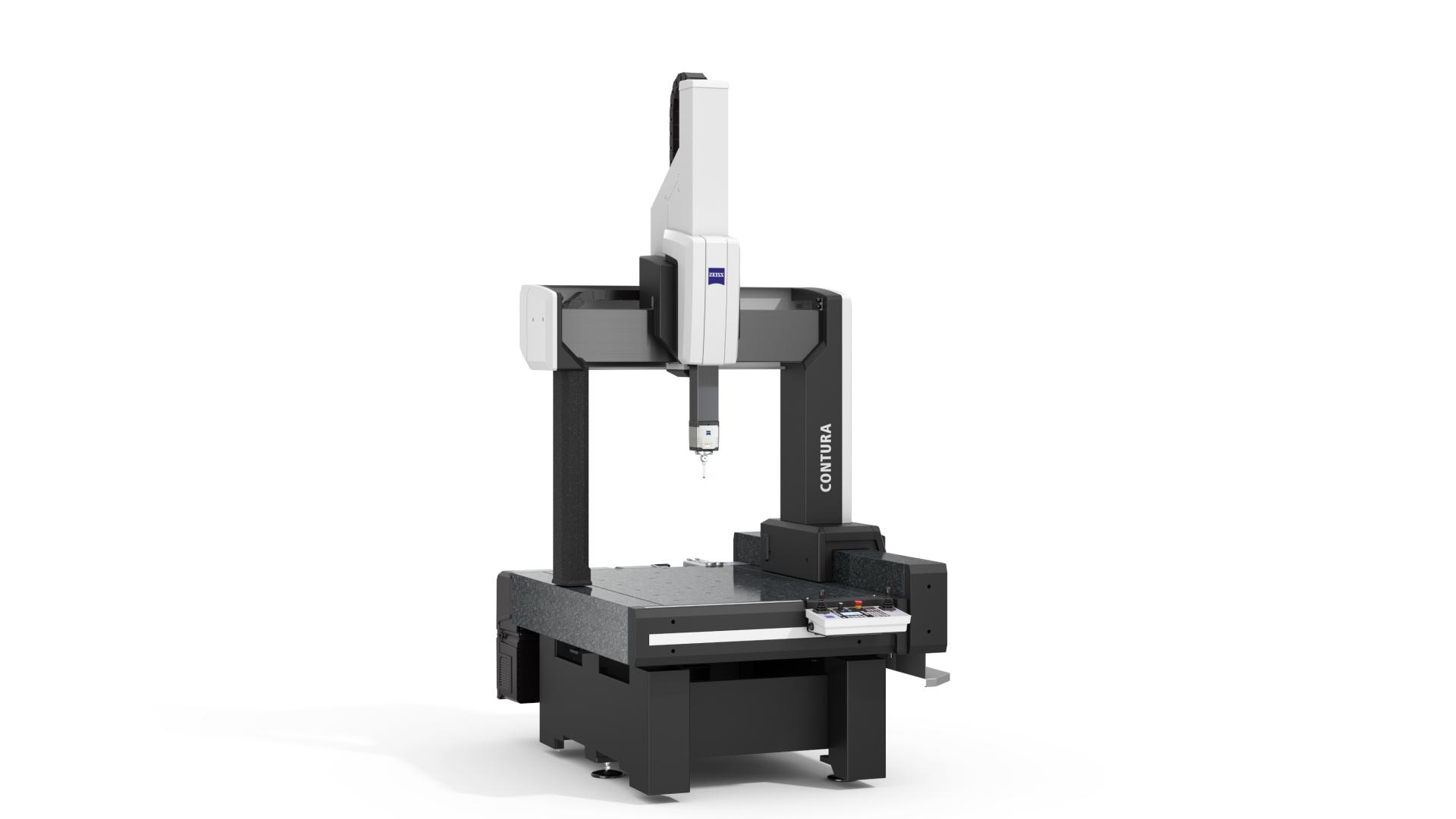

ZEISS CONTURA

Đối với các nhiệm vụ đo lường linh hoạt trong lớp hiệu suất

Tìm hiểu thêm

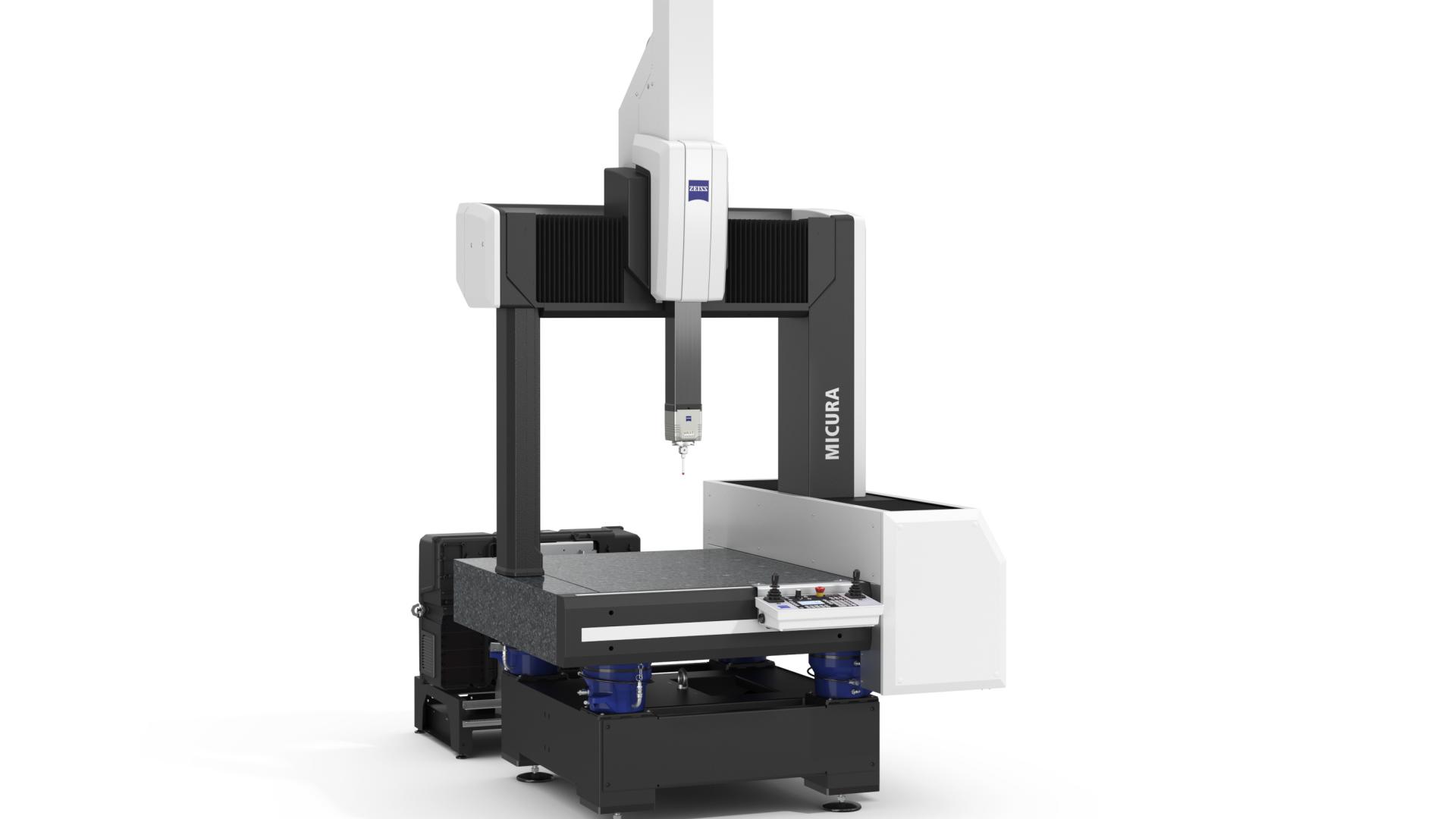

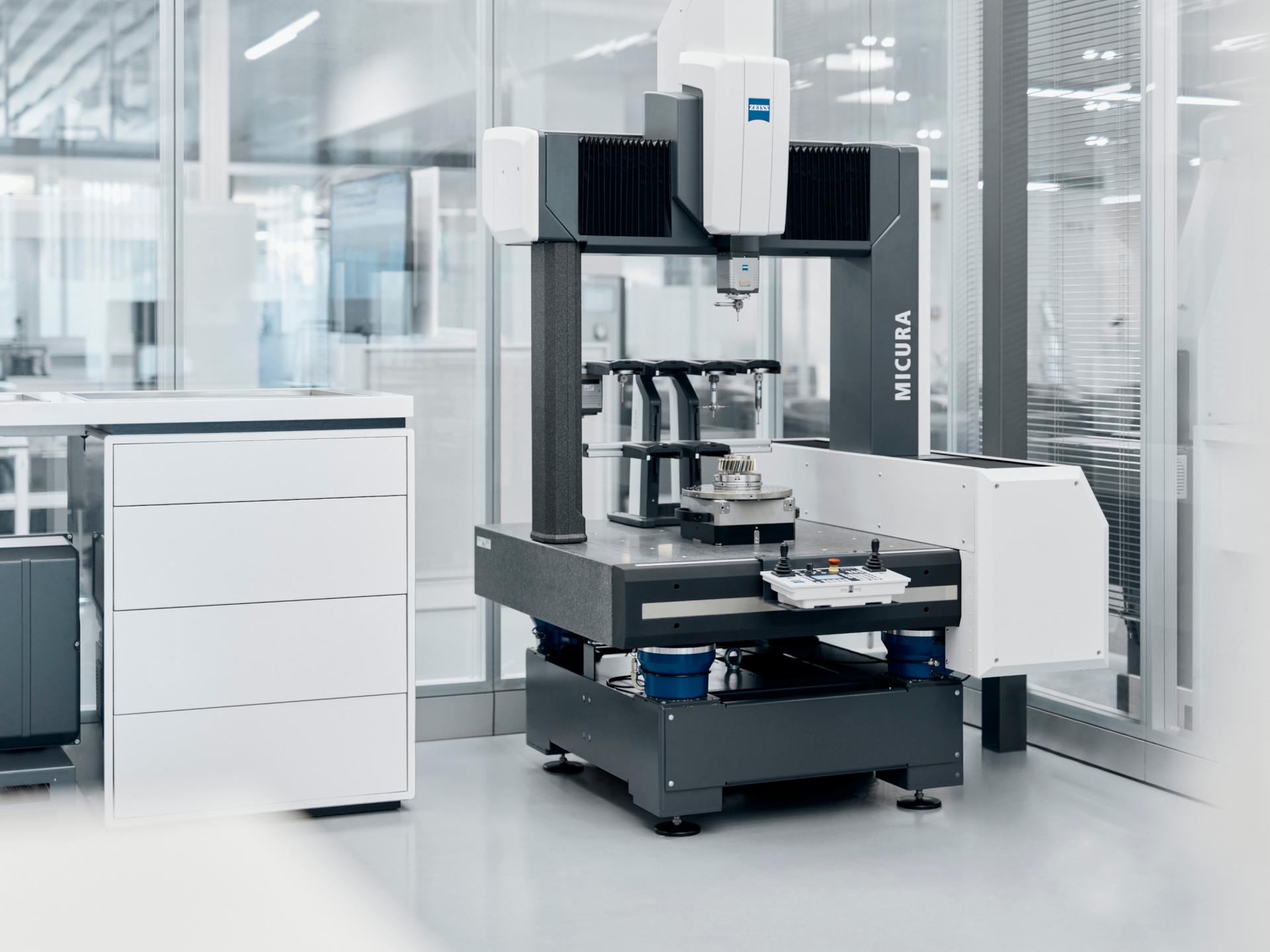

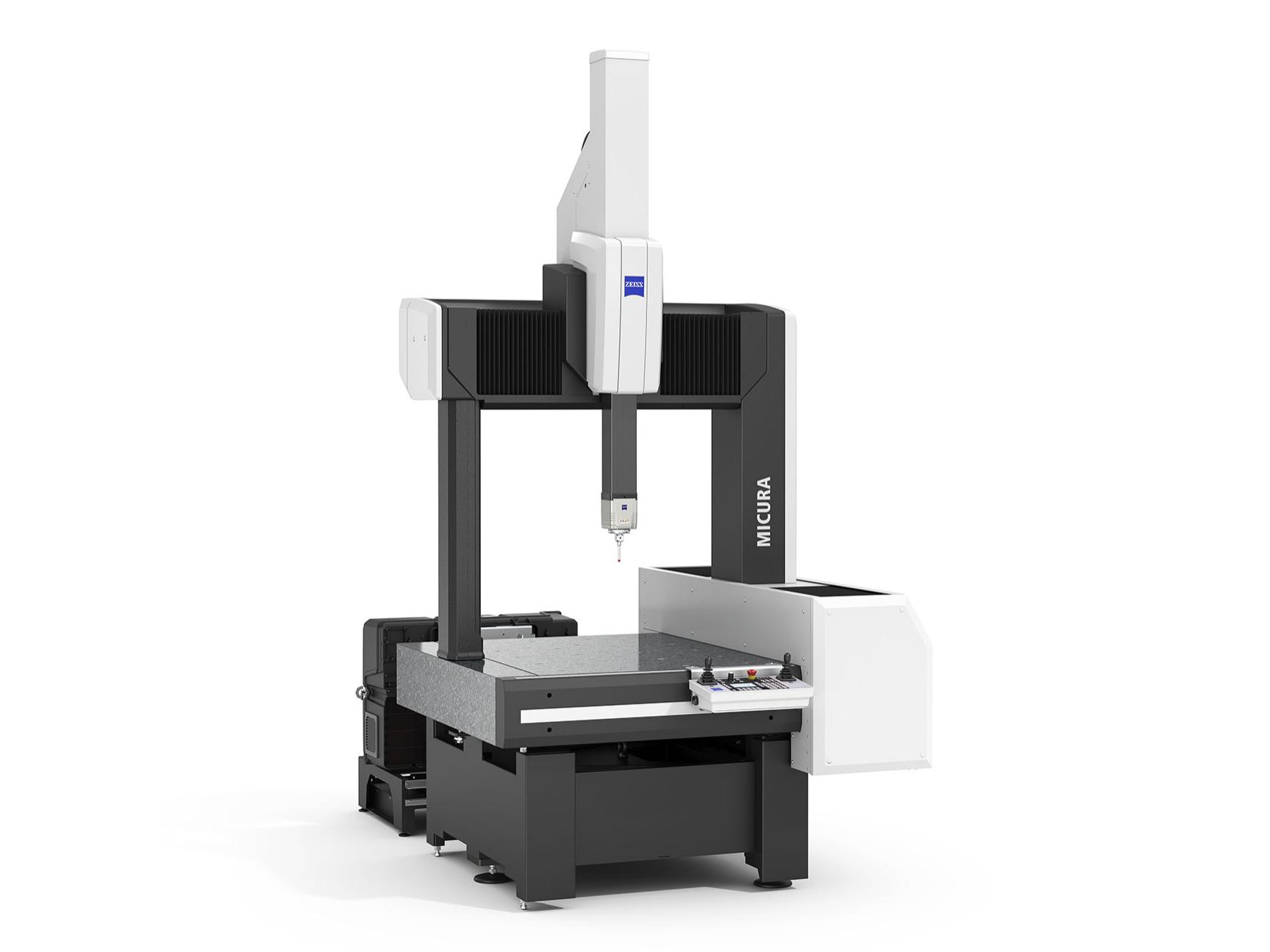

ZEISS MICURA

Đối với các bộ phận nhỏ có dung sai chặt chẽ

Tìm hiểu thêm

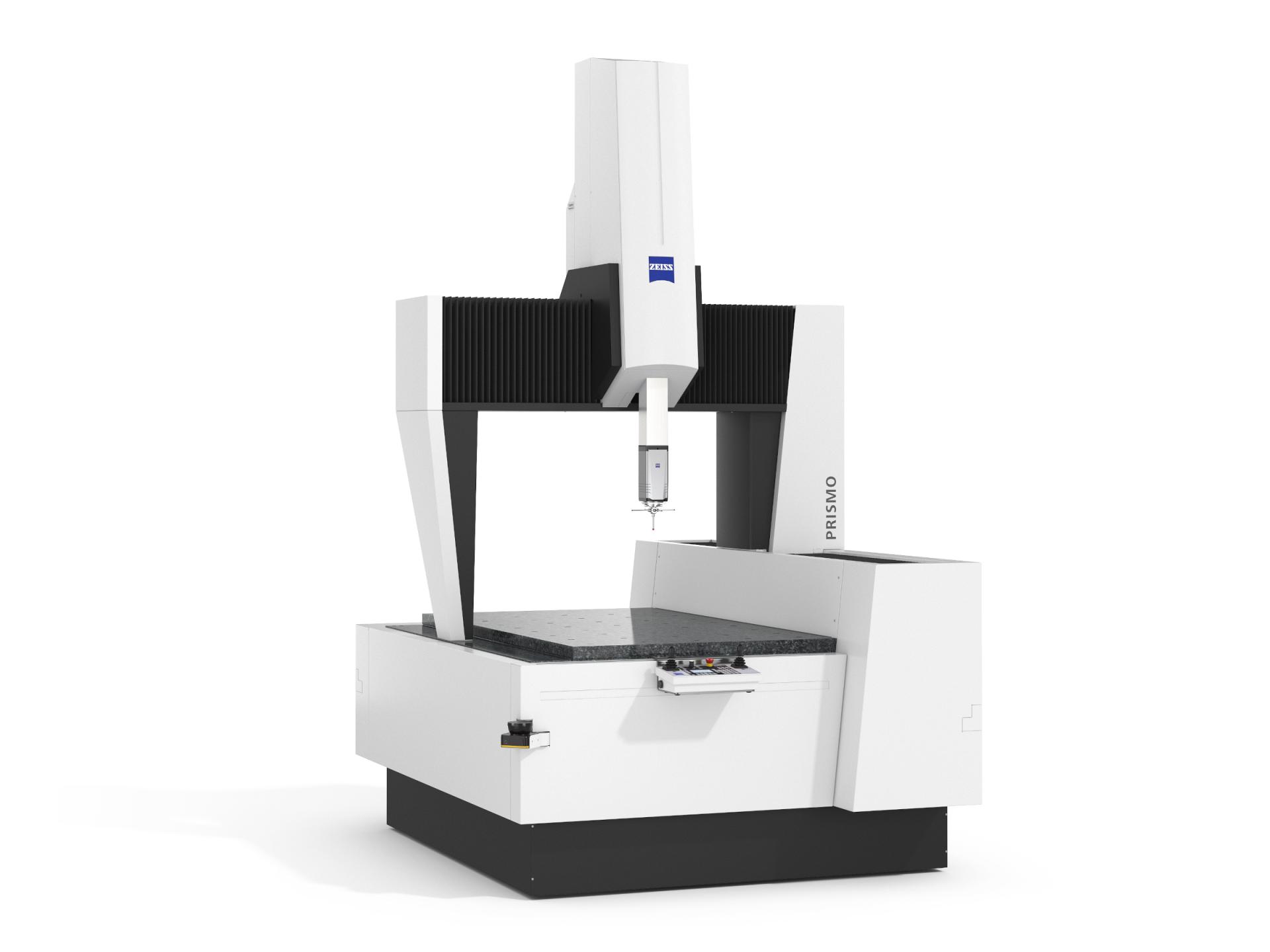

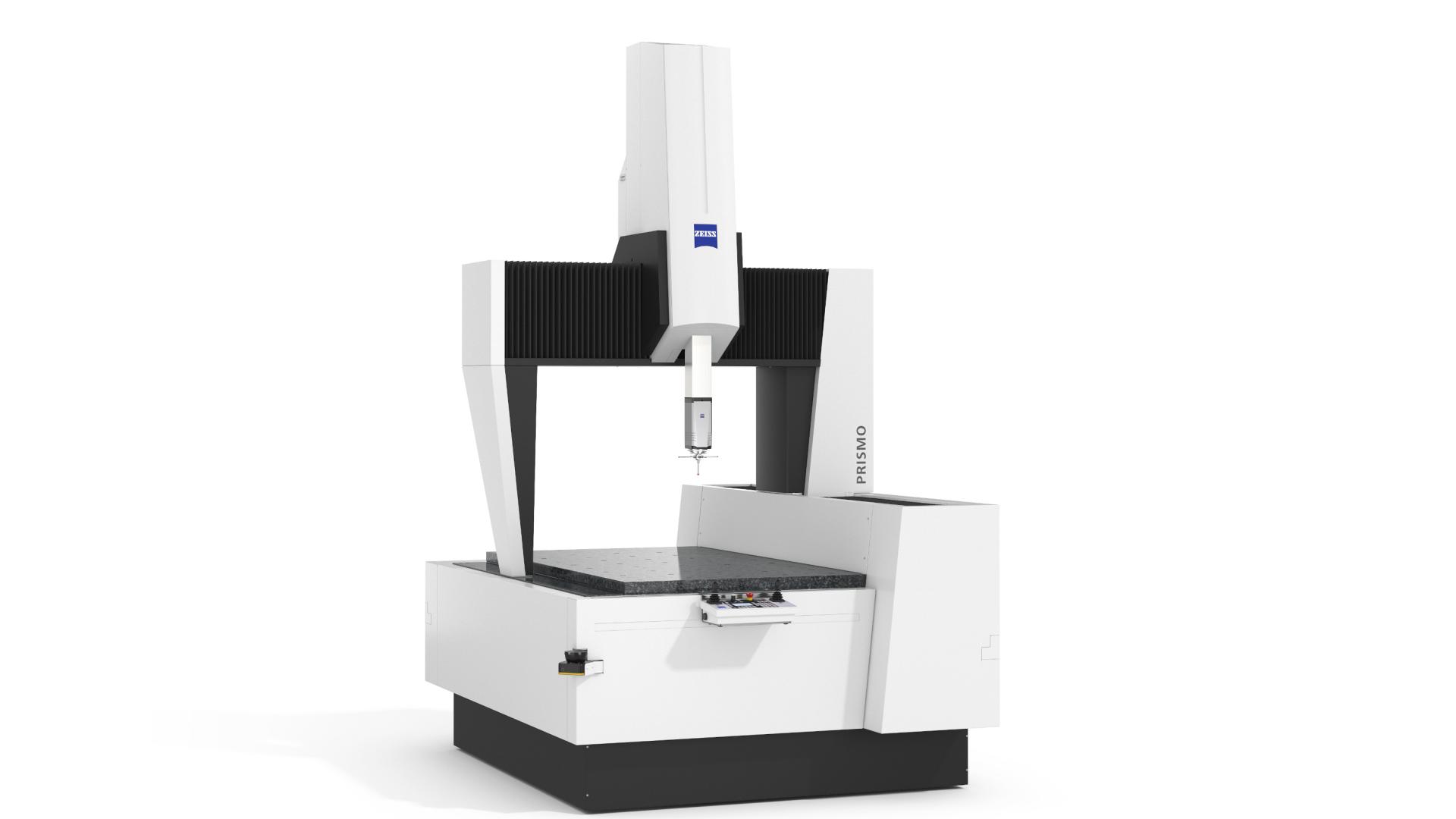

Dòng sản phẩm ZEISS PRISMO

Đối với các nhiệm vụ đo lường linh hoạt trong lớp chính xác

Tìm hiểu thêm

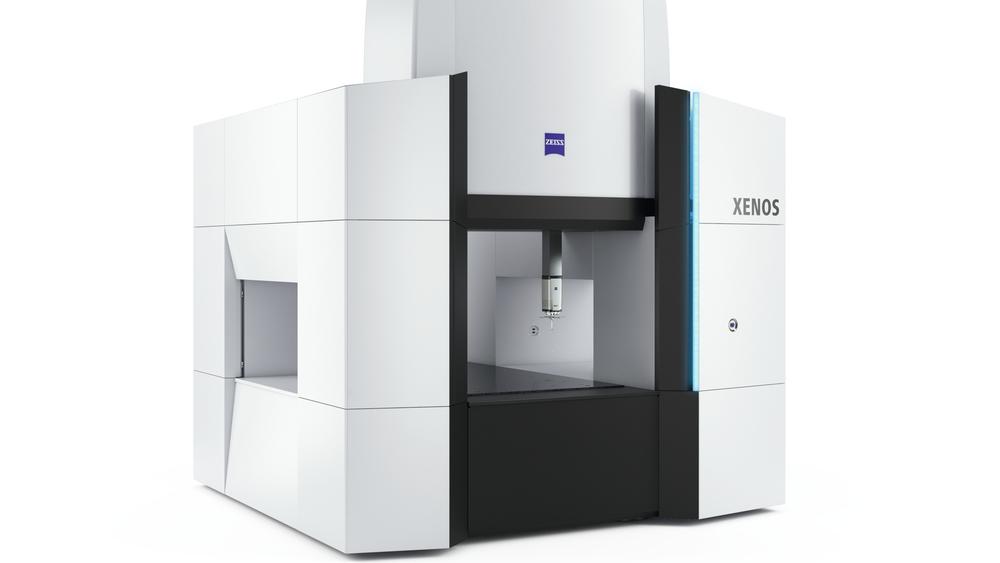

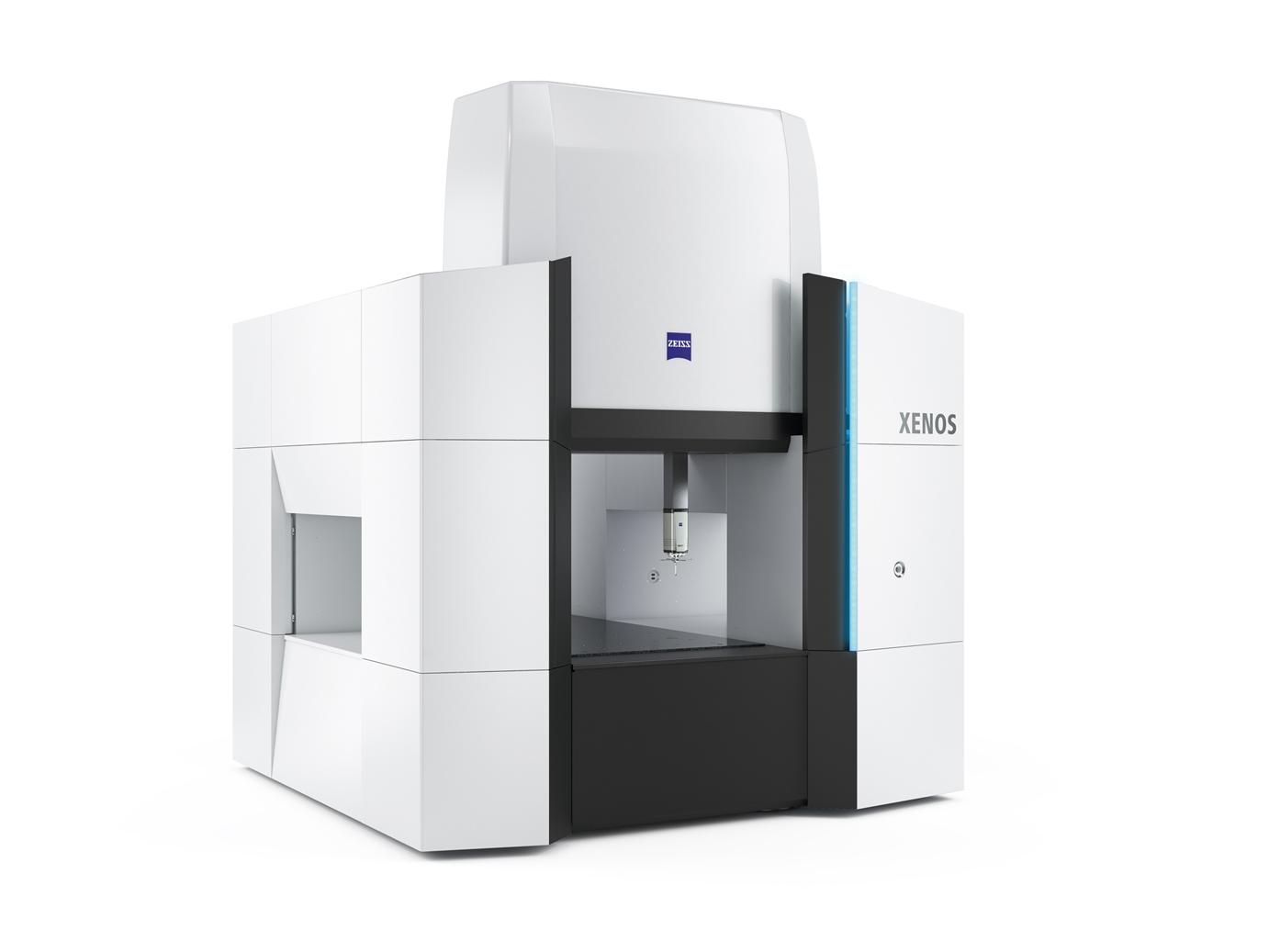

ZEISS XENOS

Thiết bị tham chiếu

Tìm hiểu thêm

So sánh kỹ thuật

	Dòng sản phẩm ZEISS SPECTRUM	ZEISS CONTURA	ZEISS MICURA	Dòng sản phẩm ZEISS PRISMO	ZEISS XENOS
Kích thước tính bằng dm	Kích cỡ khác nhau Trong X: 5 - 10 In Y: 5 -16 Trong Z: 6	Kích cỡ khác nhau Trong X: 7 -12 In Y: 7 - 24 Trong Z: 6 - 10	5/7/6	Kích cỡ khác nhau Trong X: 7 - 16 In Y: 9 - 42 Trong Z: 5 -14	9/13/7
Độ chính xác từ	1,8 + L/300 µm	1,4 + L/350 μm	0,7 + L/400 µm	0,5 + L /500 μm	0,2 + L/1000 μm
Đầu dò	Tùy thuộc vào mô hình: ZEISS direct XDT ZEISS direct VAST XXT ZEISS RDS C5 CAA VAST XXT ZEISS VAST XT gold	Hàng loạt các đầu dò nhờ công nghệ mass ZEISS VAST XT gold, ZEISS VAST XTR gold, ZEISS RDS, ZEISS VAST XXT, ZEISS XDT, ZEISS DotScan, ZEISS ViScan, ZEISS LineScan, ZEISS direct VAST XXT	ZEISS VAST XT gold ZEISS VAST XTR gold	Hàng loạt các đầu dò nhờ công nghệ mass ZEISS VAST gold, ZEISS VAST XT gold (tùy vào mô hình), ZEISS VAST XTR gold, ZEISS RDS, ZEISS VAST XXT, ZEISS DotScan, ZEISS LineScan, ZEISS ViScan, ZEISS ZAS, ZEISS ROTOS (tùy vào mô hình)	ZEISS VAST gold
Trọng lượng phôi tối đa	400 – 1500 kg (tùy kích cỡ)	730 – 1200 kg (tùy kích cỡ)	730 kg	1000 – 5000 kg (tùy kích cỡ và mô hình)	1000 kg
Phần mềm	ZEISS CALYPSO	ZEISS CALYPSO	ZEISS CALYPSO	ZEISS CALYPSO	ZEISS CALYPSO

Lợi ích của bạn với máy đo tọa độ dạng cầu từ ZEISS

Máy đo tọa độ có độ cứng cao giúp tăng tốc độ đo

ZEISS đảm bảo tiêu chuẩn chất lượng cao thông qua ba yếu tố then chốt: độ cứng động, trọng lượng nhẹ của các chi tiết chuyển động và khả năng cách ly đáng tin cậy khỏi tác động môi trường.

Độ cứng động của máy đo tọa độ là rất quan trọng cho độ chính xác cao. Đây là cách duy nhất để tránh sai lệch đo lường ngay cả khi quét ở tốc độ cao. Để đảm bảo hiệu suất cao trong mọi ứng dụng, máy đo tọa độ dạng cầu ZEISS đặc trưng nhờ khả năng cách nhiệt và chống rung cũng như che chắn để bảo vệ máy CMM khỏi các ảnh hưởng của môi trường. Bảng đo của máy đo tọa độ CMM dạng cầu được làm bằng đá granit. ZEISS sử dụng gốm và nhôm phủ DLC để tối ưu hóa trọng lượng và độ cứng của các bộ phận chuyển động. Ngoài ra, các máy đo tọa độ dạng cầu từ ZEISS được trang bị ổ bi khí nén. Sự phân bố tối ưu của các ổ bi khí nén này đảm bảo trượt không ma sát và không mài mòn trong nhiều ứng dụng.

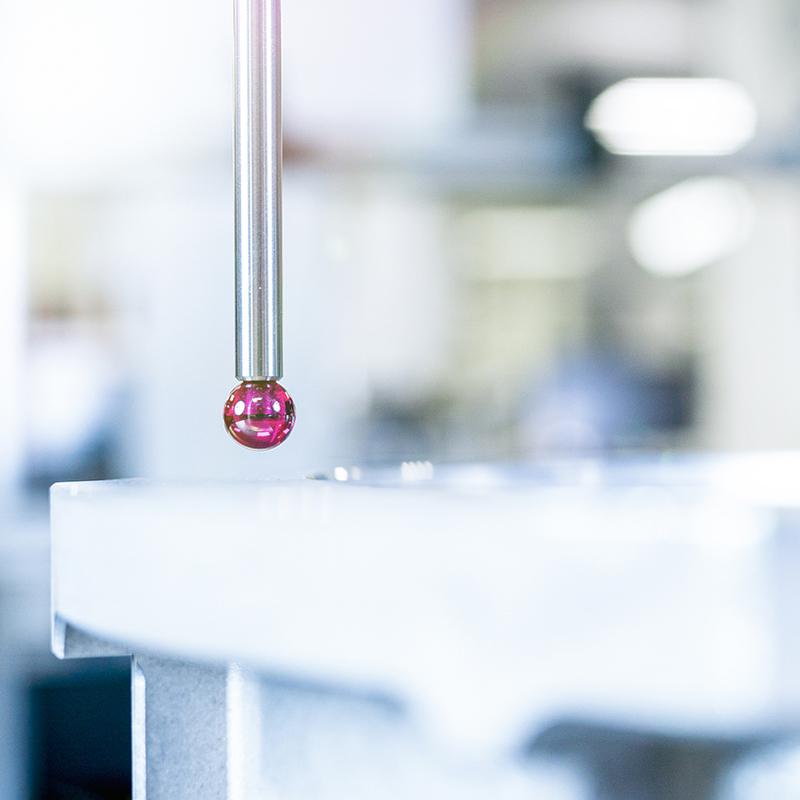

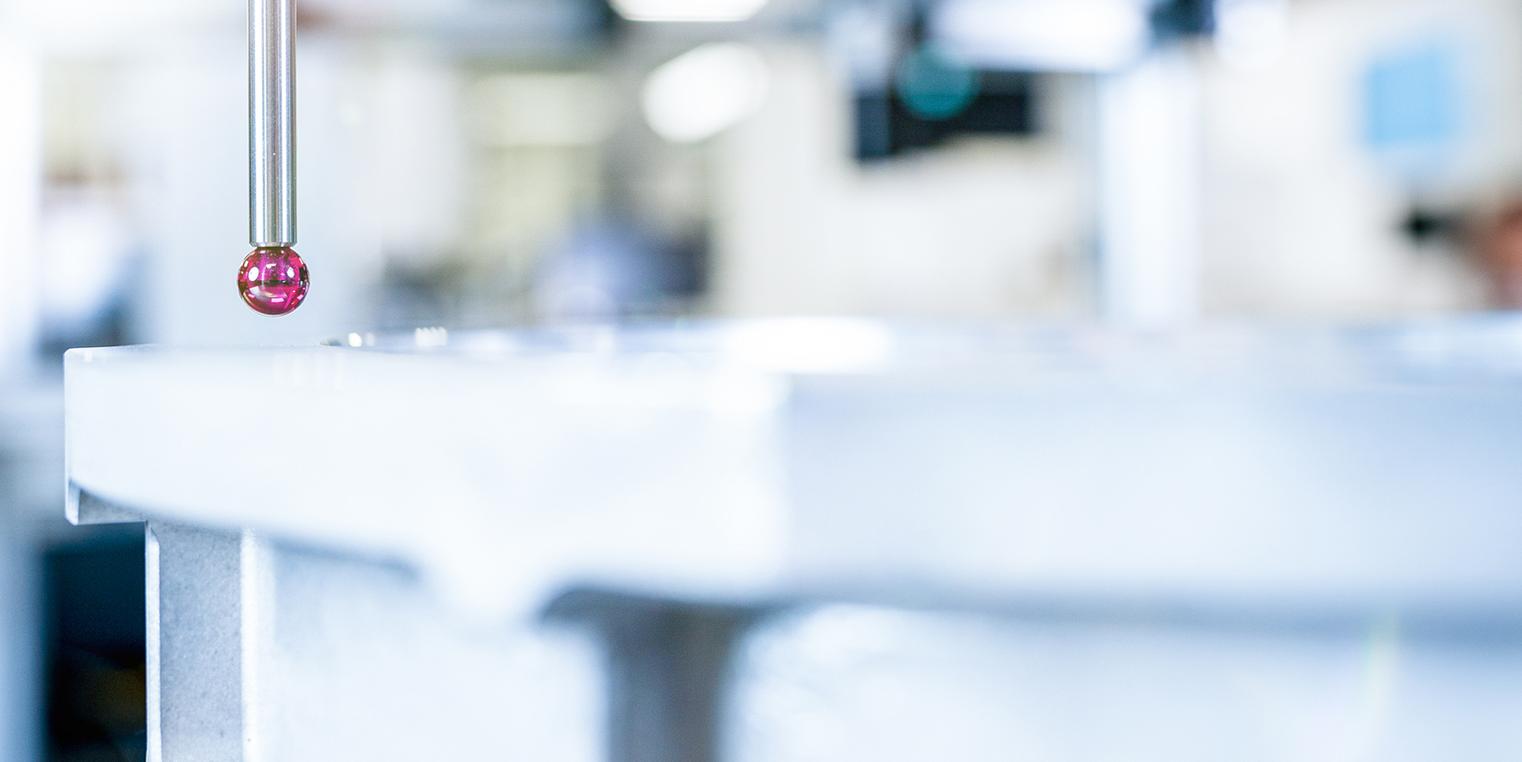

Thời gian đo ngắn hơn nhờ hệ thống kim đo riêng lẻ từ ZEISS

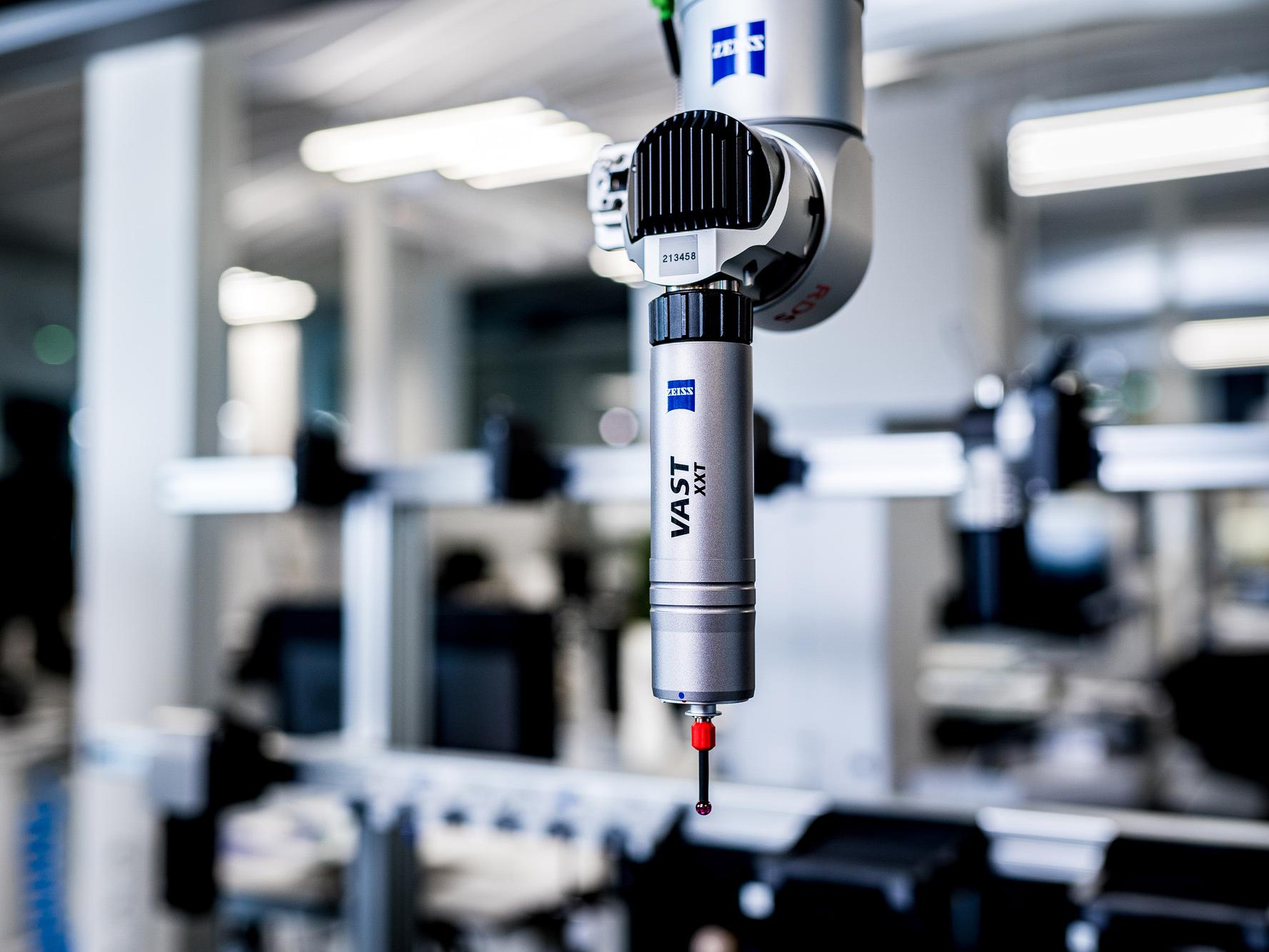

Các đầu dò quét ZEISS VAST cũng cho phép sử dụng các hệ thống kim đo dài và nặng, cho phép quét tiết kiệm thời gian các tính năng được thiết lập sâu trên mẫu. Các hệ thống kim đo phức tạp với các đầu dò được căn chỉnh khác nhau cũng có thể được sử dụng để có độ linh hoạt và tốc độ đo tối đa. Điều này cho phép tối ưu hóa các thay đổi của hệ thống kim đo và rút ngắn thời gian đo của các mẫu phức tạp.

Các phụ kiện gốc của ZEISS sẽ giúp bạn đạt được kết quả đo lường tốt nhất có thể với mọi phép đo. Lý do là vì sự kết hợp giữa vật liệu, thiết kế và công nghệ được thử nghiệm chỉ đạt hiệu suất tối đa khi các linh kiện của máy đo tọa độ được phối hợp một cách hoàn hảo.

Bạn có thể tìm thấy các phụ kiện phù hợp cho máy đo tọa độ dạng cầu của mình trong cửa hàng trực tuyến ZEISS.

Cửa hàng trực tuyến ZEISS

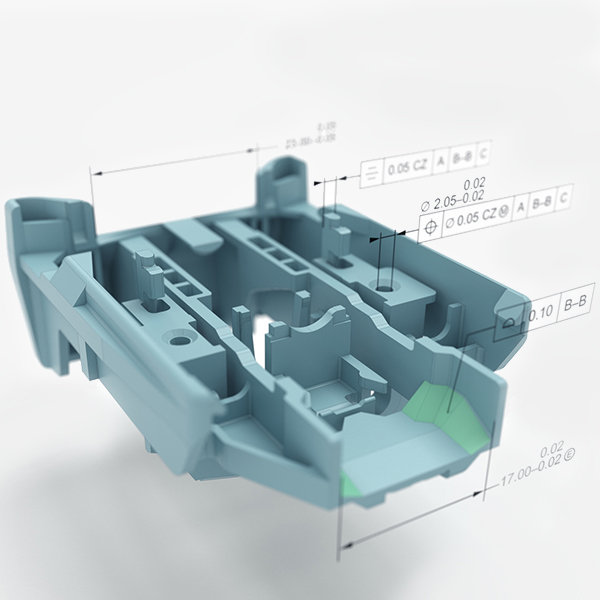

Phần mềm đo lường đa năng

Mỗi máy đo tọa độ dạng cầu ZEISS đều tương thích với phần mềm đo lường đa năng ZEISS CALYPSO. Các chức năng báo cáo và thống kê thiết yếu từ ZEISS PiWeb, có thể hỗ trợ người dùng tạo báo cáo đo lường thông tin, đã được tích hợp trong giải pháp phần mềm đo lường ZEISS CALYPSO.


      Máy đo tọa độ dạng cầu với công nghệ quét

    Để đảm bảo kết quả đo lường tốt nhất có thể cho khách hàng với mọi thử thách đo lường, ZEISS sử dụng máy đo tọa độ dạng cầu với công nghệ quét. ZEISS đảm bảo độ chính xác cho máy đo tọa độ thông qua ba yếu tố chính:  Quét chủ động đảm bảo độ chính xác tối đa và tăng tốc độ đo, đồng thời cho phép quét các đường viền không xác định. Công nghệ điều hướng cho phép lập trình và quét nhanh cũng như tiết kiệm thời gian. Quét mẫu với các đường viền bị gián đoạn khi đang di chuyển với FlyScan và hưởng lợi từ việc thời gian lập trình và thời gian đo lường ngắn.

Nội dung Bên thứ ba đã bị Chặn

Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

Sơ lược về lợi ích

Tốc độ đo cao
Thời gian đo ngắn hơn nhờ tối ưu hóa thay đổi hệ thống kim đo
Kết quả đo lường hoàn chỉnh nhờ công nghệ quét
Các giải pháp được thiết kế riêng nhờ vào danh mục sản phẩm rộng lớn
Đánh giá trong ZEISS CALYPSO và ZEISS PiWeb
Đa dạng các dịch vụ của ZEISS

Các dịch vụ khác từ ZEISS

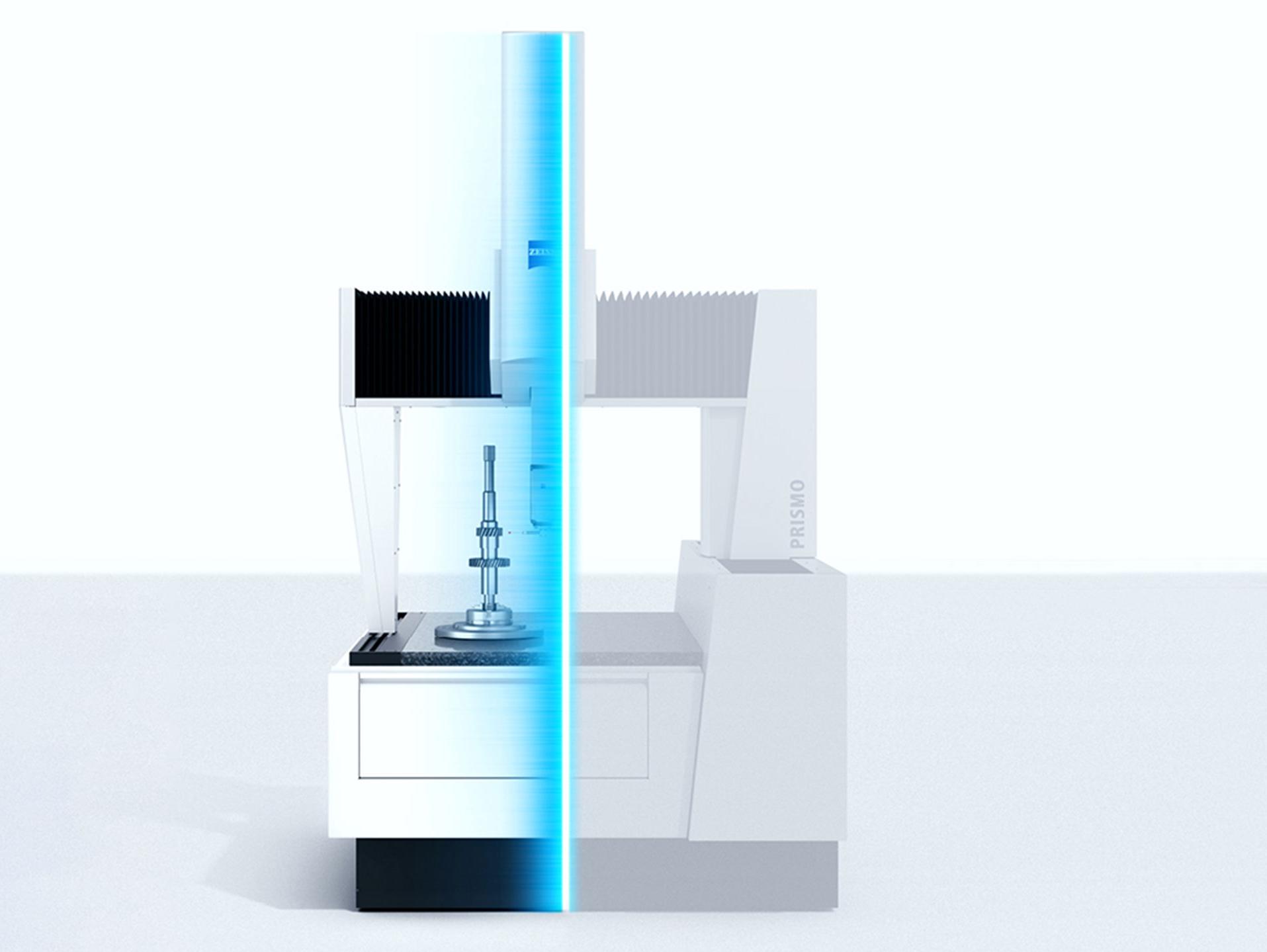

ZEISS Retrofit: Nâng cấp hiệu suất cho máy CMM của bạn

Làm cho máy đo tọa độ dạng cầu của bạn phù hợp với tương lai và hưởng lợi từ việc tiết kiệm thời gian 60% nhờ các chức năng mới. Có sẵn cho các máy đo tọa độ với tuổi thọ không quá 30 năm.

Nâng cấp ngay với ZEISS Retrofit

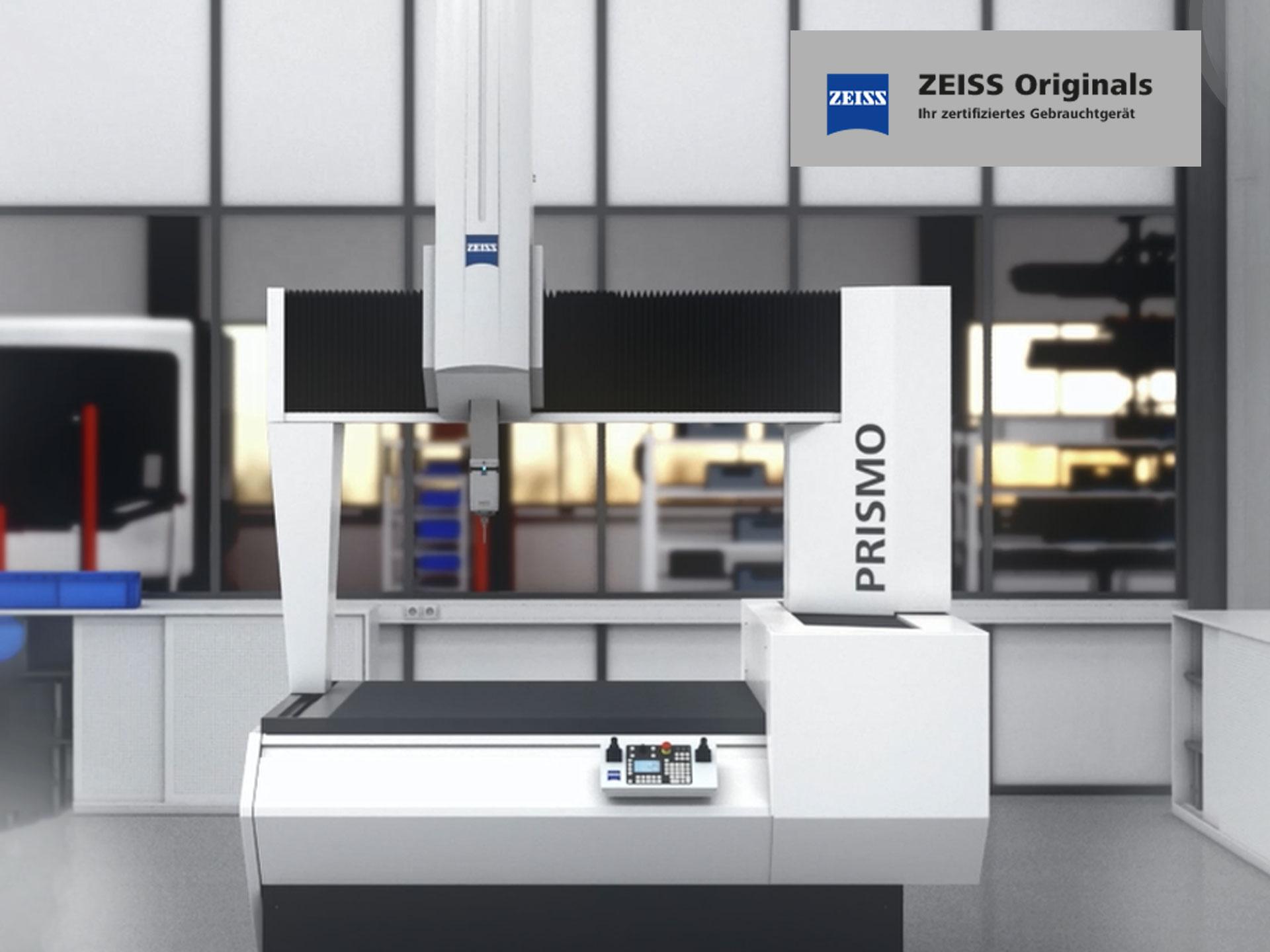

ZEISS Originals: Thiết bị đã qua sử dụng được tân trang lại

Các hệ thống của ZEISS Originals được tân trang lại, sử dụng các máy đo tọa độ ZEISS đã được thử nghiệm và tân trang theo các tiêu chí nghiêm ngặt – như một giải pháp bền vững cho hiệu suất vượt trội.
