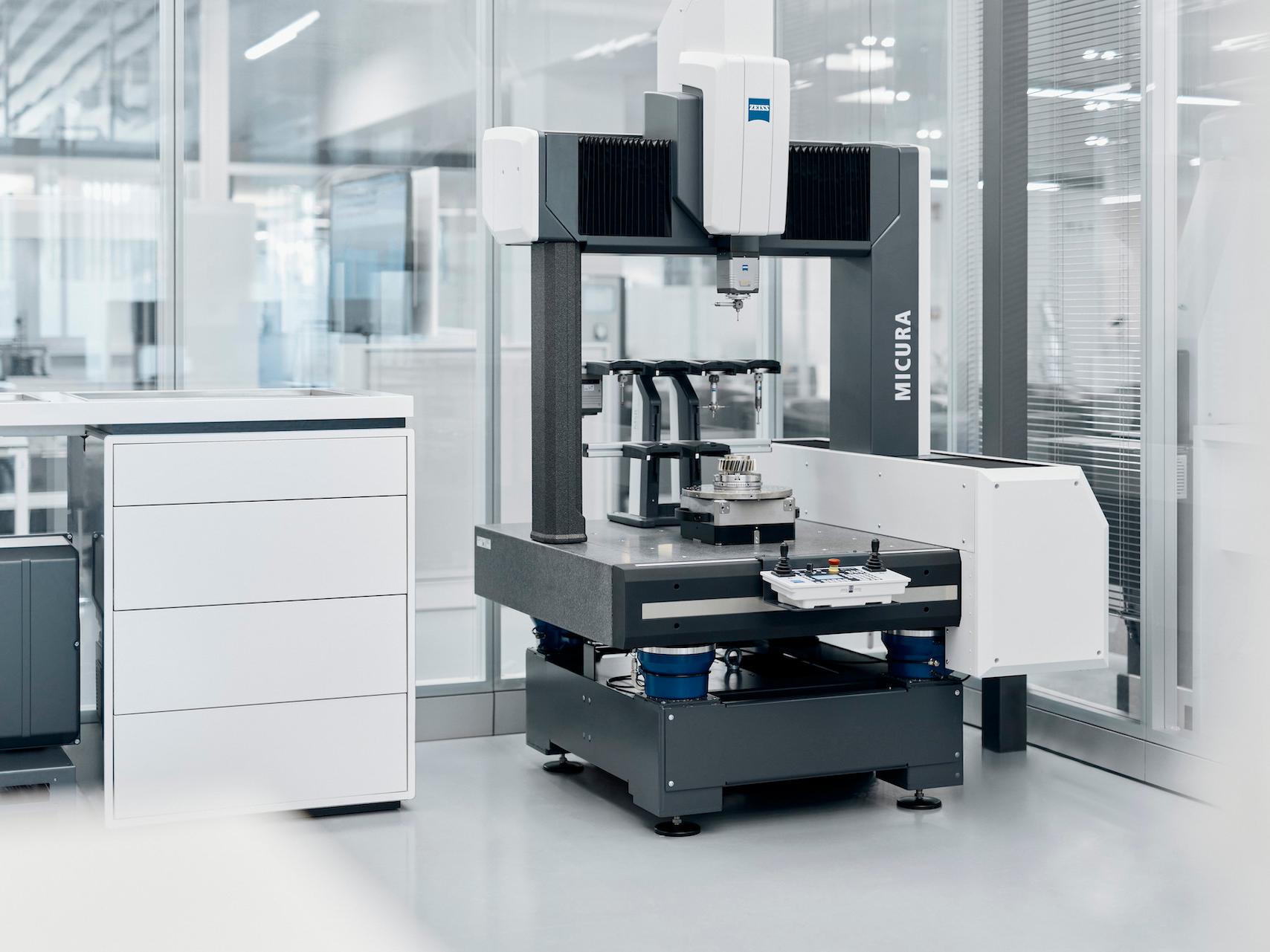

ZEISS MICURA
Máy đo tọa độ CMM dạng cầu

ZEISS MICURA

Độ chính xác tối đa cho các linh kiện nhỏ

ZEISS MICURA thiết lập tiêu chuẩn về độ chính xác cho các mẫu nhỏ gọn, kết hợp các công nghệ tiên tiến như đầu dò quét chủ động ZEISS VAST XT gold, ZEISS VAST XTR gold, công nghệ điều hướng và các hiệu chỉnh máy đo tọa độ CMM tiên tiến, mang lại độ chính xác vượt trội trong cùng phân khúc.

  • Độ chính xác cao với độ sai lệch <1 µm
  • Công nghệ quét và điều hướng chủ động
  • Độ ổn định cao do chịu lực không khí
  • Bàn xoay tùy chọn cho phép quét linh hoạt hơn với 4 trục
ZEISS MICURA
Liên hệ

Dẫn đầu về độ chính xác

ZEISS MICURA đáp ứng các yêu cầu mới trong sản xuất công nghiệp, nơi các linh kiện ngày càng trở nên nhỏ gọn hơn và nhu cầu về độ chính xác ngày càng tăng.

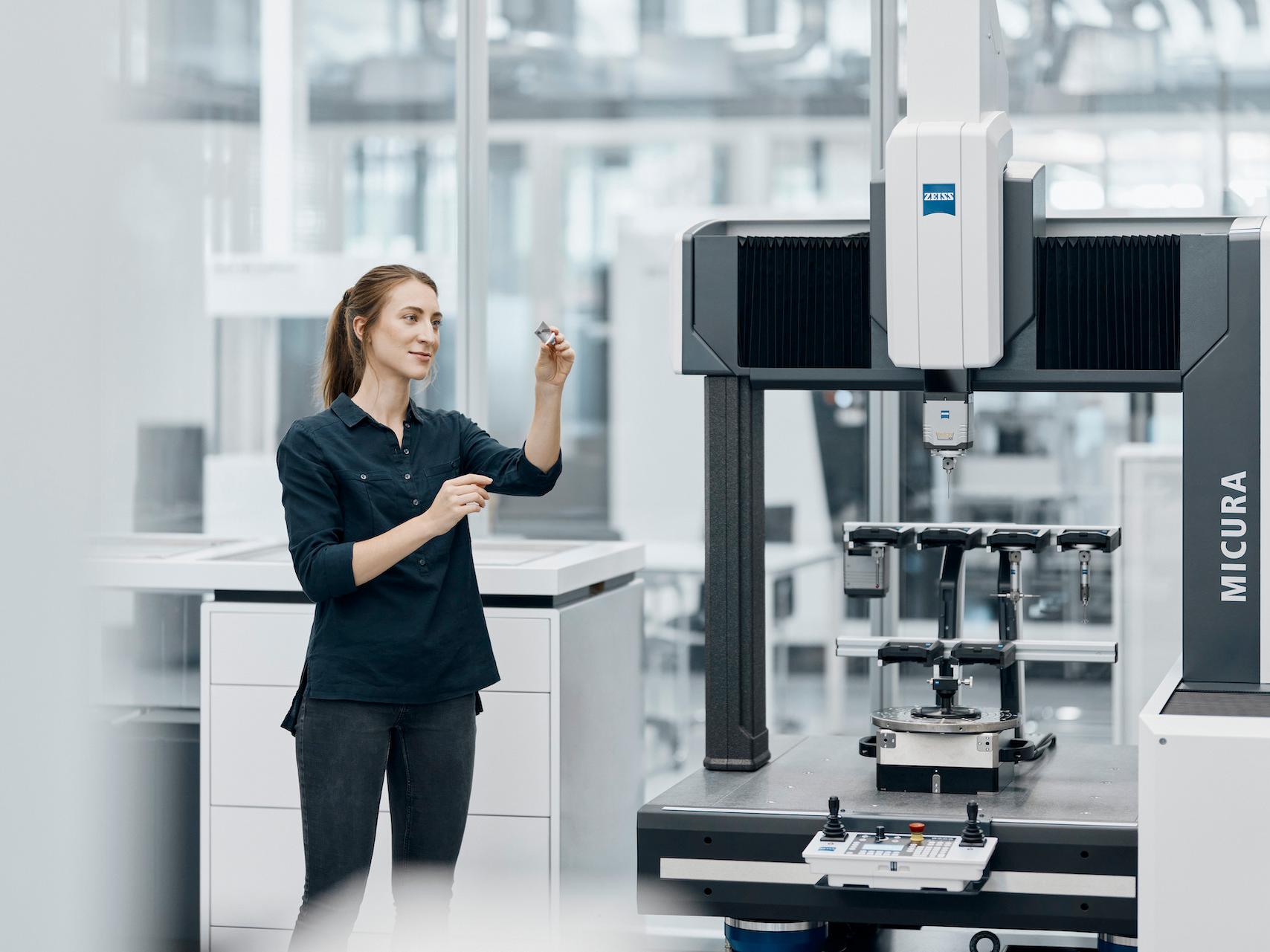

Nhỏ gọn và có độ chính xác cao

Được trang bị đầu dò VAST XT gold hoặc VAST XTR gold của ZEISS và công nghệ điều hướng, ZEISS MICURA cung cấp khả năng quét chủ động với độ chính xác đo dưới một micromet. ZEISS MICURA thể hiện thế mạnh của mình đặc biệt với các linh kiện nhỏ, phức tạp có dung sai hẹp, chẳng hạn như các linh kiện được sử dụng trong lĩnh vực quang học, công nghệ y tế hoặc điện tử. Mặc dù có kích thước nhỏ gọn, máy đo tọa độ CMM đạt được thể tích đo 500 x 700 x 600 mm – nhiều hơn đáng kể so với các máy tương đương.

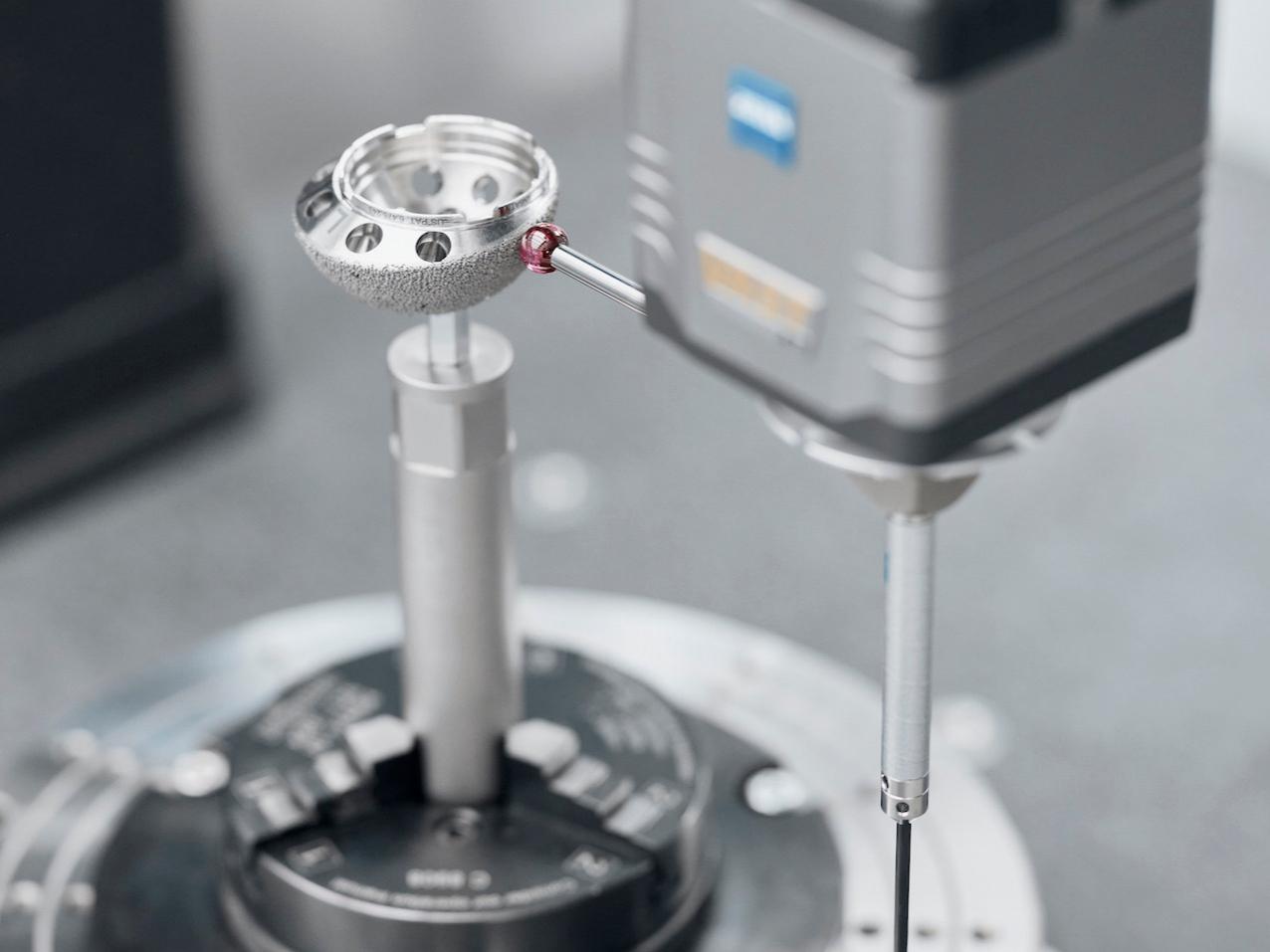

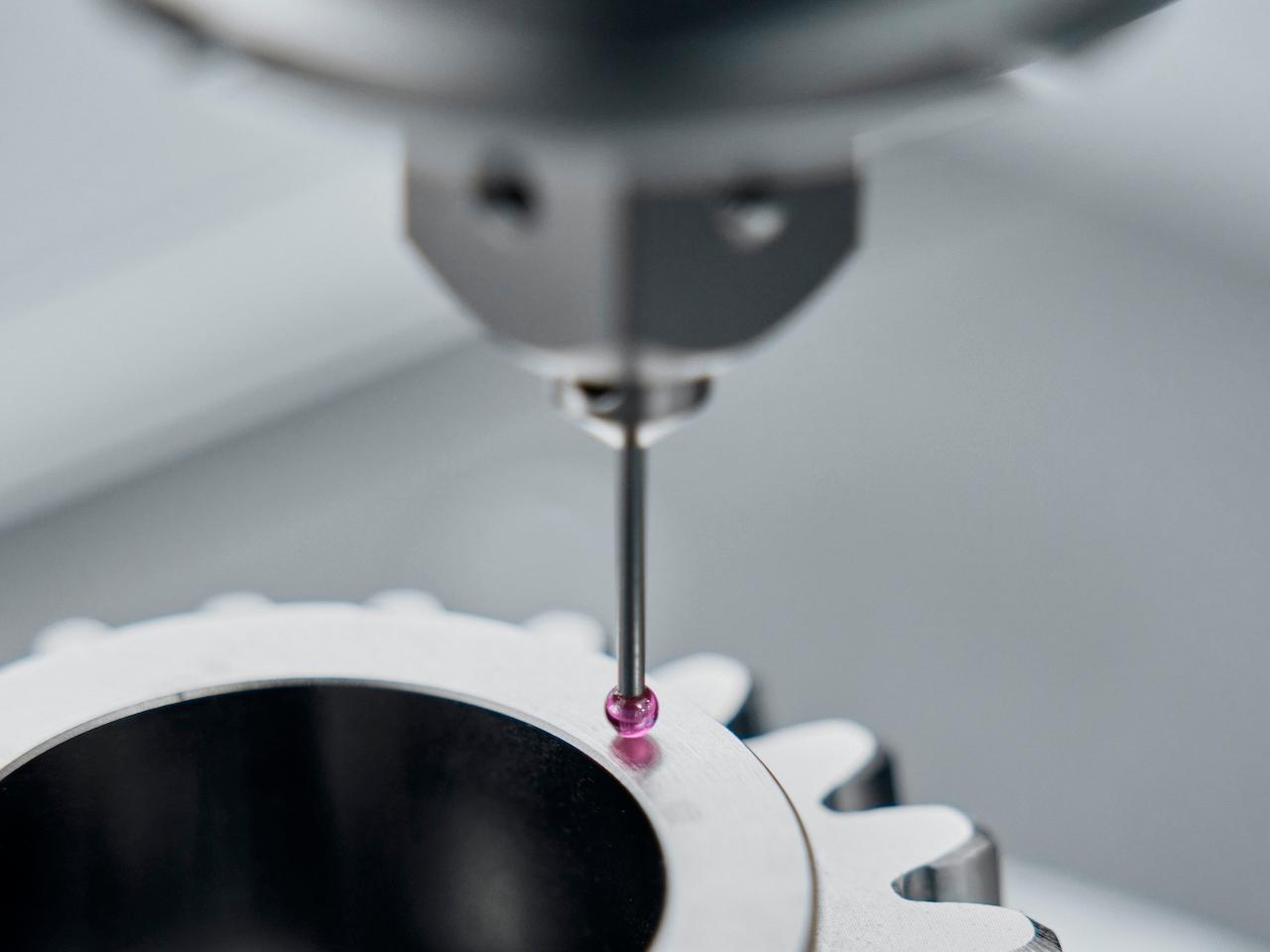

Quét tốc độ cao chính xác

Đầu dò VAST XT gold và VAST XTR gold của ZEISS cho phép quét tốc độ cao lên tới 500 điểm đo trên giây. Ngoài các thông số hình học, các thông số hình dạng và vị trí như độ tròn hoặc độ phẳng cũng có thể được đo chính xác trong một khoảng thời gian ngắn. Đầu dò VAST XT gold có thể được trang bị các quả cầu chuẩn đặc biệt nhỏ. Đầu dò nhỏ nhất có đường kính chỉ 0,3 mm.

Tốc độ đo tự động

ZEISS MICURA được trang bị công nghệ điều hướng VAST theo tiêu chuẩn. Thiết bị tự động thiết lập tốc độ đo tối ưu với độ chính xác được đảm bảo – do đó rút ngắn đáng kể thời gian đo. ZEISS MICURA giảm tốc độ di chuyển ở những nơi có yêu cầu độ chính xác cao. Máy đo tọa độ CMM di chuyển nhanh hơn nếu các đường viền đơn giản hơn hoặc được đo với ít yêu cầu hơn.

Công nghệ điều hướng giúp tiết kiệm nhiều thời gian hơn nhờ phương pháp tiếp cận và quét tiếp tuyến, quét xoắn ốc và hiệu chuẩn kim nhanh.

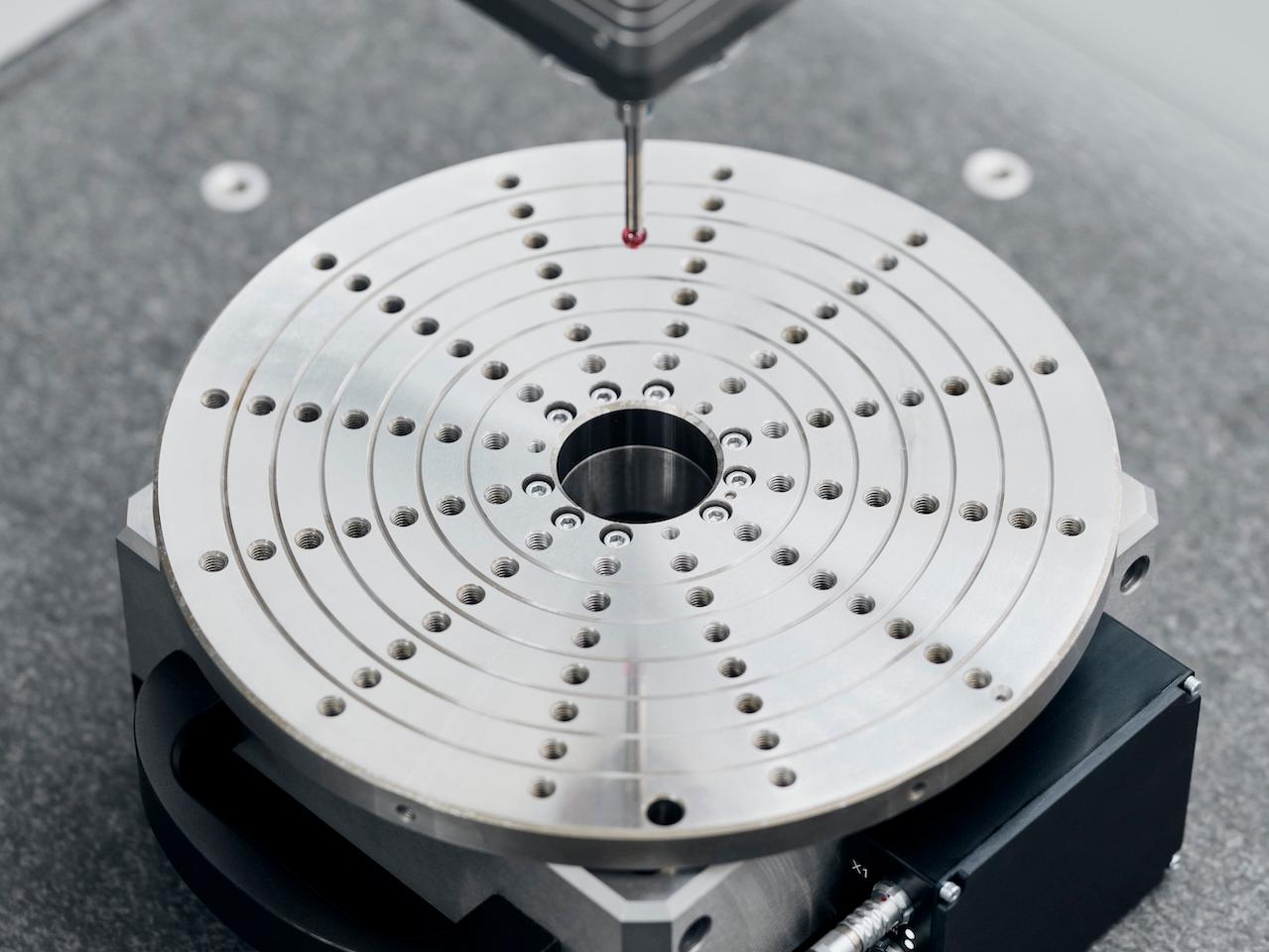

Linh hoạt hơn với bàn xoay ZEISS

Bàn xoay ZEISS RT-RB-100-1 linh hoạt có thể được lắp đặt trong khu vực đo như một biến thể thiết lập theo yêu cầu, và sau đó thuận tiện di chuyển ra khỏi khu vực đo. Tùy chọn này cho phép đo bốn trục – chỉ trên một máy.

Điểm nổi bật về kỹ thuật

  • Độ chính xác hỗ trợ bằng máy tính (CAA) - Computer-Aided Accuracy (CAA)

    Độ chính xác hỗ trợ bằng máy tính (CAA) - Computer-Aided Accuracy (CAA)

    Máy tính giúp hiệu chỉnh các linh kiện lỗi phát sinh từ hiệu ứng quán tính cảm ứng đo.

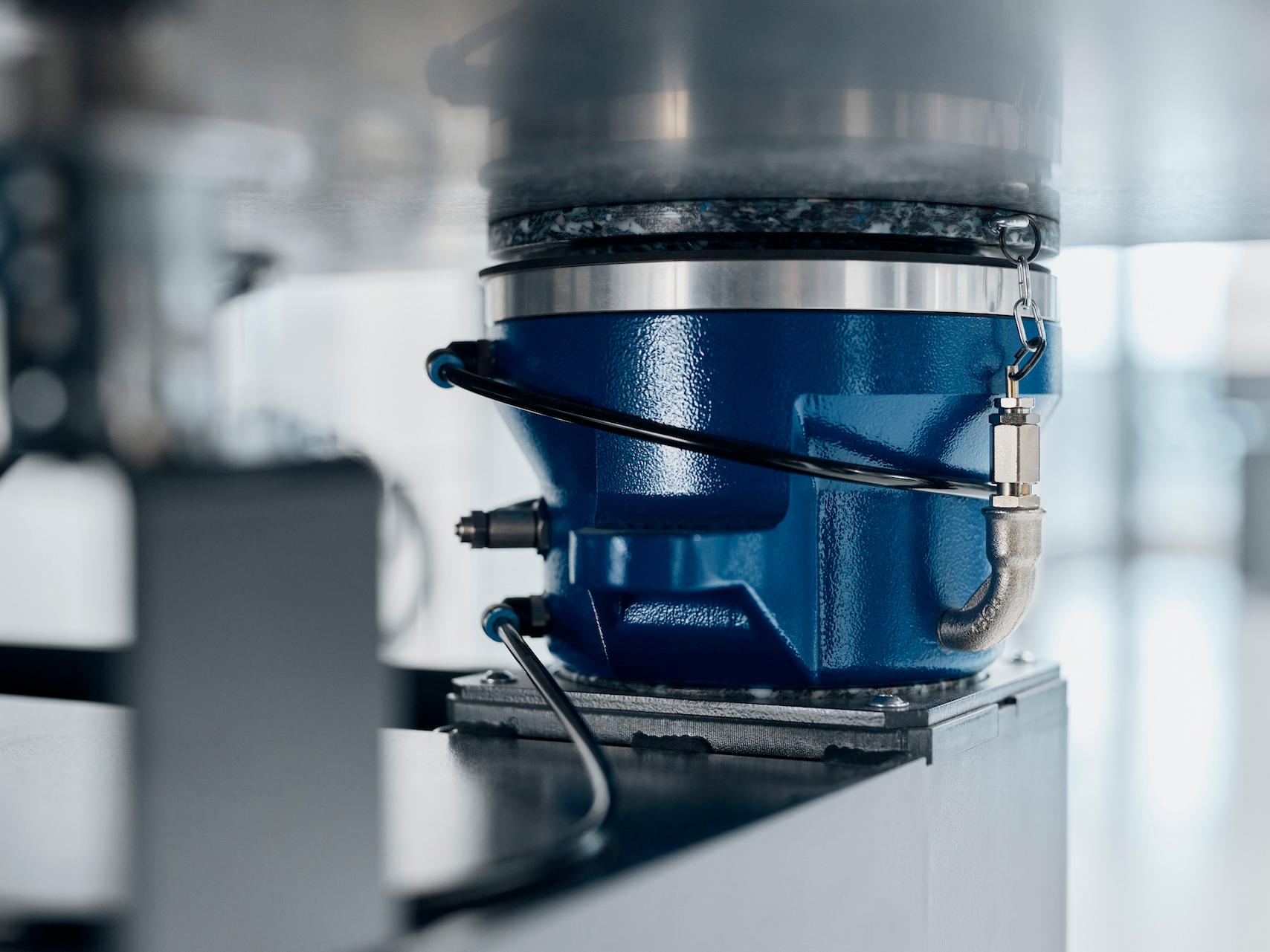

  • Ổ bi khí nén và bộ giảm chấn rung

    Ổ bi khí nén và bộ giảm chấn rung

    Ổ bi khí bốn mặt từ ZEISS đảm bảo độ ổn định và chính xác. Bộ giảm chấn rung chủ động cũng là một tùy chọn có sẵn để tối ưu hóa việc lọc các rung động sàn.

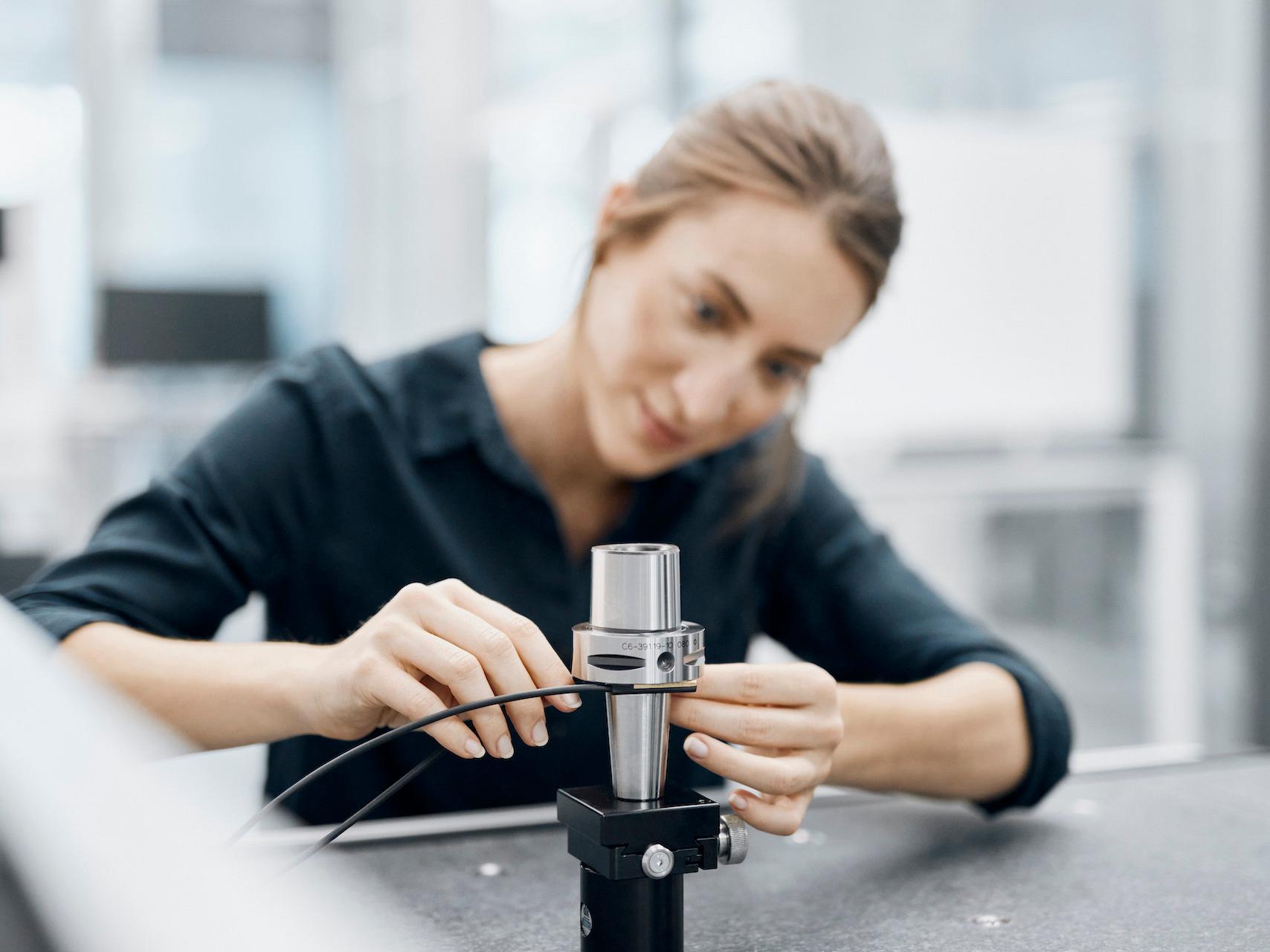

  • Cảm biến nhiệt độ

    Cảm biến nhiệt độ

    ZEISS MICURA được trang bị tiêu chuẩn hai cảm biến để ghi lại nhiệt độ của mẫu.

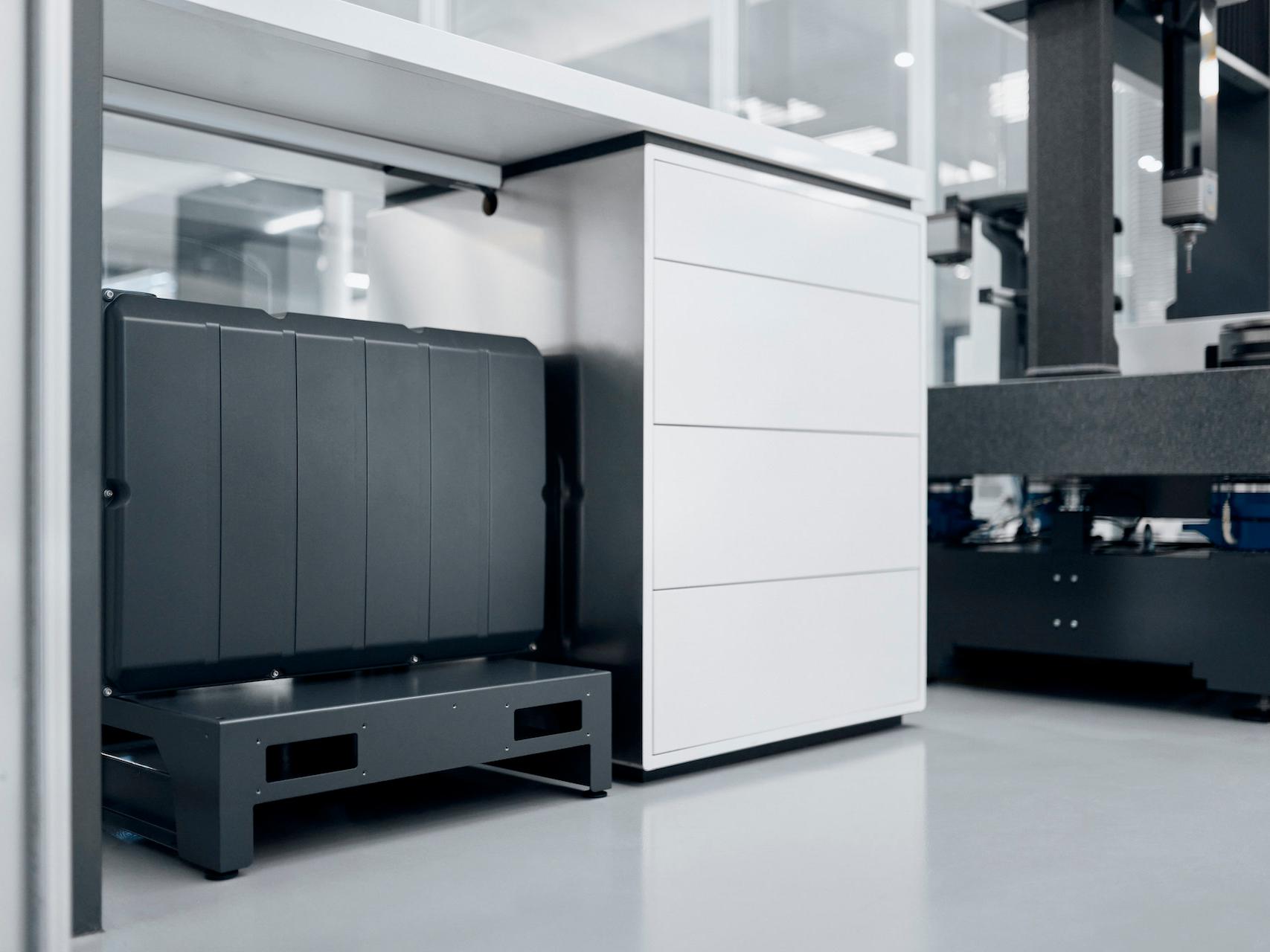

  • Bộ điều khiển riêng biệt

    Bộ điều khiển riêng biệt

    Ảnh hưởng nhiệt có thể được giảm thiểu bằng cách tách biệt máy đo tọa độ CMM và bộ điều khiển.

  • Phối hợp về mặt kỹ thuật

    Phối hợp về mặt kỹ thuật

    Tất cả các linh kiện được phối hợp kỹ thuật chặt chẽ với nhau: công nghệ điều khiển, phần mềm, kim đo và các linh kiện bổ sung từ ZEISS.

  • Kiểm soát chủ động lực chạm

    Kiểm soát chủ động lực chạm

    Lực chạm của đầu dò được kiểm soát tích cực và rất thấp – lý tưởng cho các vật liệu nhạy cảm.

Dữ liệu kỹ thuật

Dải đo tính bằng dm

5/7/6

Độ chính xác từ

0,7 + L/400 μm

Đầu dò

ZEISS VAST XT gold

ZEISS VAST XTR gold

Trọng lượng mẫu tối đa

730 kg

Phần mềm

ZEISS CALYPSO
