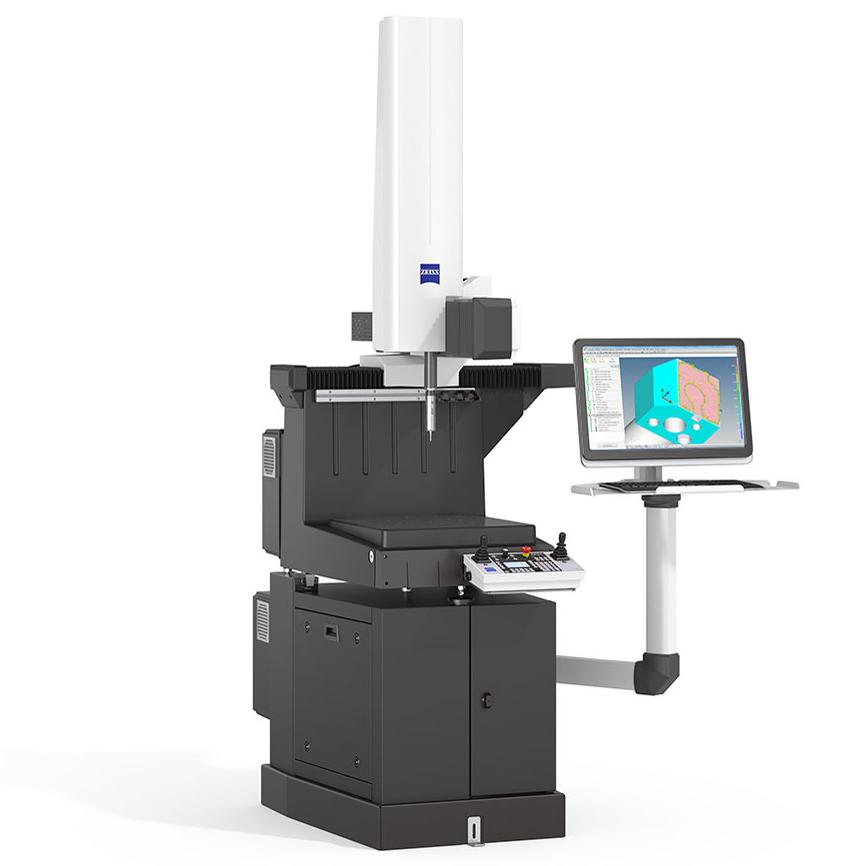

ZEISS DuraMax

Lựa chọn tất yếu cho phân xưởng sản xuất

Đảm bảo chất lượng là đòi hỏi khắt khe và yêu cầu cao đối với máy đo tọa độ – đặc biệt là trong môi trường sản xuất. ZEISS DuraMax kết hợp sự mạnh mẽ, chính xác và hiệu quả để trở thành sự lựa chọn hoàn hảo cho việc đo lường trực tiếp tại nơi sản xuất. ZEISS DuraMax không bị cản trở bởi các điều kiện môi trường khắc nghiệt và chịu được cả nhiệt độ cao. Kết hợp với cảm biến ZEISS VAST XXT, cho phép đo nhanh một điểm cũng như quét các đường viền và bề mặt dạng tự do mà không cần đến các đồng hồ đo cố định.

  • Thiết kế mạnh mẽ cho môi trường sản xuất
  • Độ chính xác cao trong điều kiện thay đổi
  • Công nghệ quét tiên tiến
ZEISS DuraMax
Liên hệ

Tất cả lợi ích trong nháy mắt

  • Hiệu quả

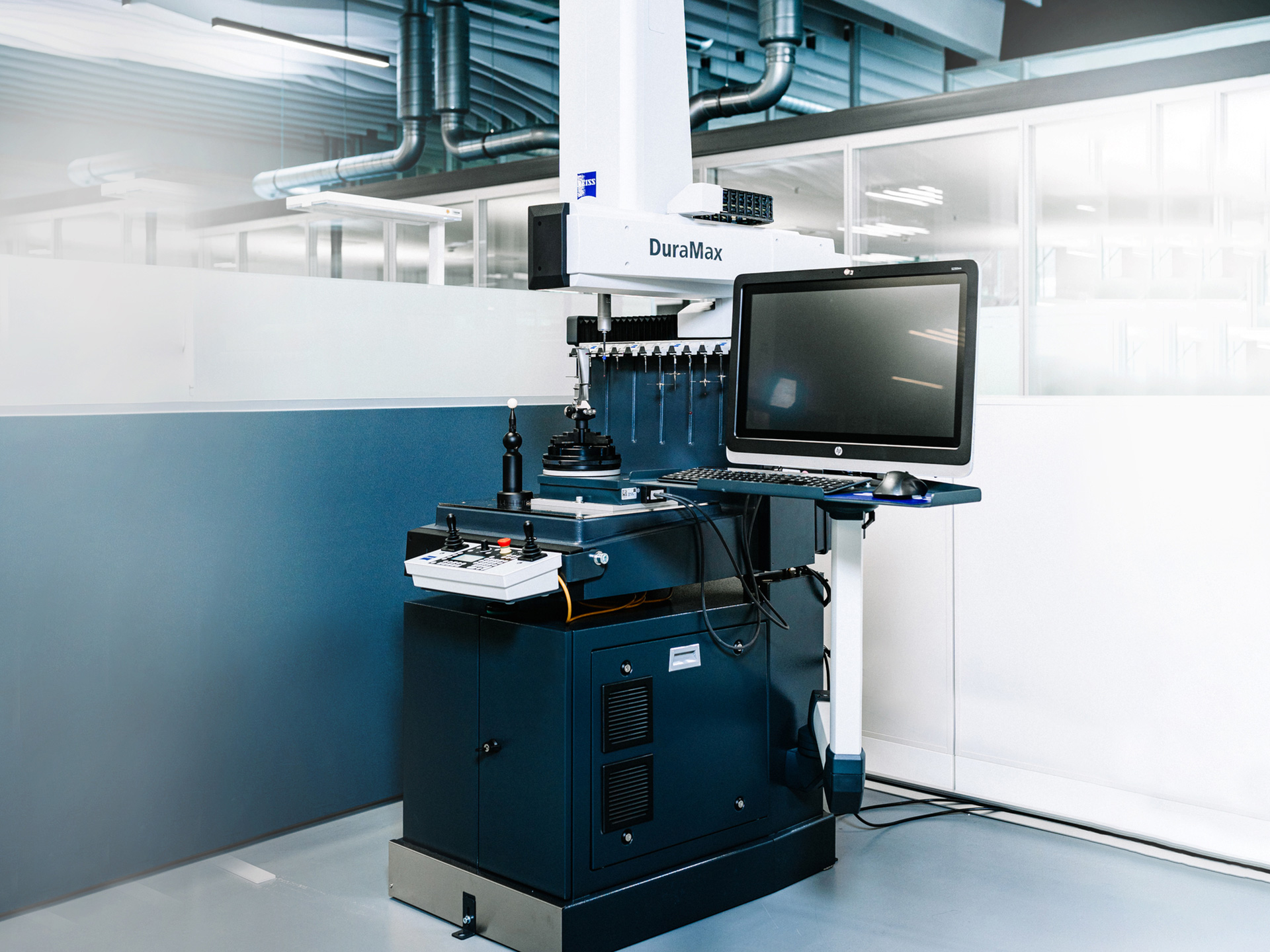

    Một máy đo tọa độ (CMM) mang nhãn hiệu "DuraMax" đặt trong một phòng thí nghiệm sạch sẽ, hiện đại, với màn hình lớn và bảng điều khiển ở phía trước, cùng các đường ống và vách ngăn màu trắng ở phía sau.

    Tỷ lệ thể tích/diện tích đo tối ưu

    • Thiết kế tiết kiệm không gian cho diện tích nhỏ
    • Khối lượng đo rộng rãi và dễ tiếp cận
    • Tải từ ba phía và từ trên cao
    • Không cần khí nén

  • Tốc độ

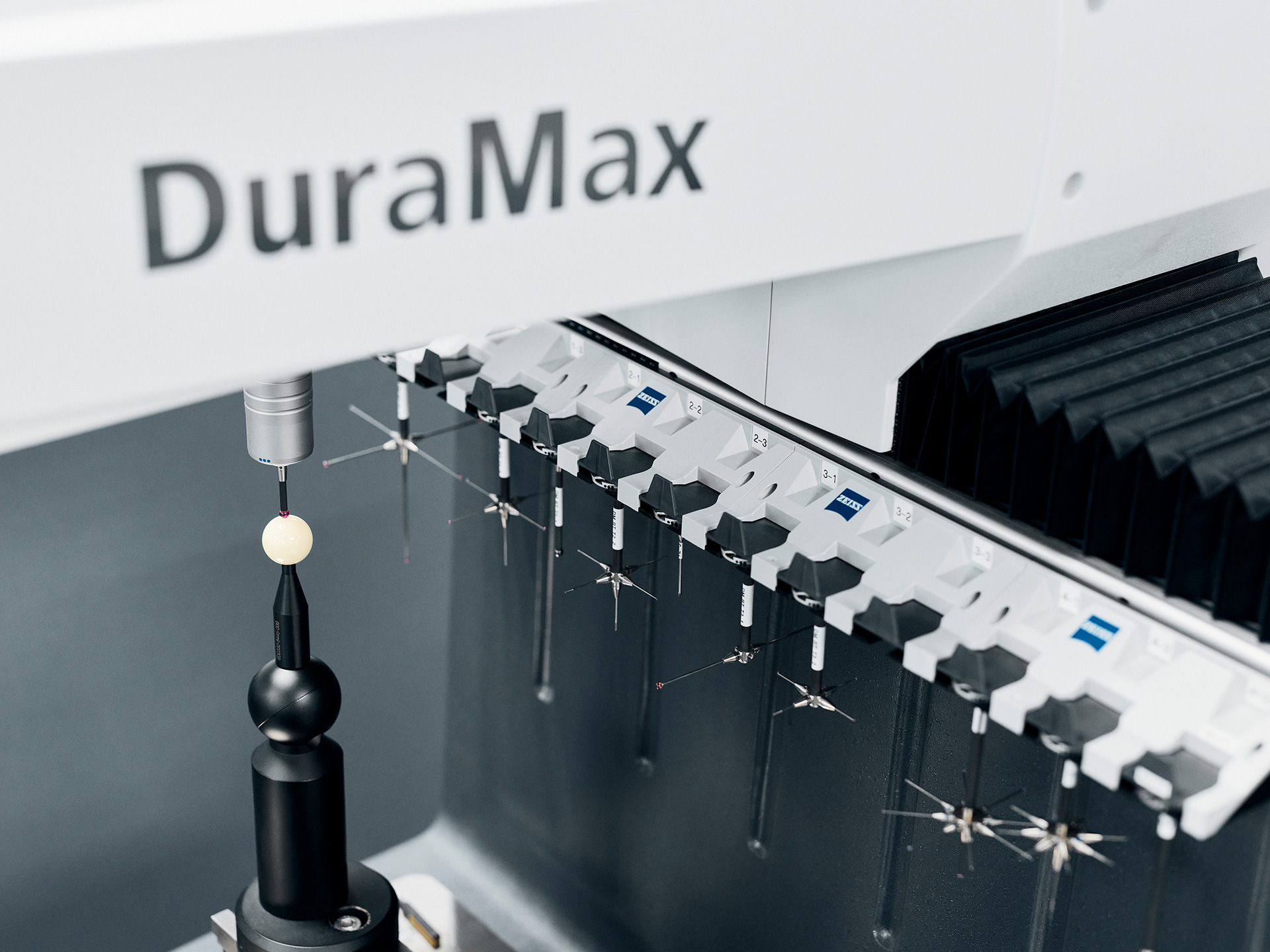

    Cận cảnh máy đo lường chính xác DuraMax được trang bị nhiều đầu dò.

    Giảm thời gian vận hành và đo nhanh

    • Quét nhanh với ZEISS VAST XXT
    • Các phép đo một điểm có đầu dò ZEISS VAST
    • ZEISS Duplex System để tăng thông lượng
    • Đo bốn trục với bàn xoay

  • Độ chính xác

    Kỹ sư đang vận hành máy đo DuraMax trong một phòng thí nghiệm sản xuất hiện đại.

    Kết quả chính xác ngay cả trong môi trường khắc nghiệt

    • Bảo vệ chống bụi và ẩm
    • Nền phân xưởng sản xuất được xếp hạng IP54
    • Độ ổn định nhiệt do cân gốm thủy tinh
    • Hệ thống dẫn hướng ổ bi và đai ốc dẫn động tuyến tính có dẫn hướng được bao phủ ở tất cả các trục
    • Giảm rung thụ động theo tiêu chuẩn

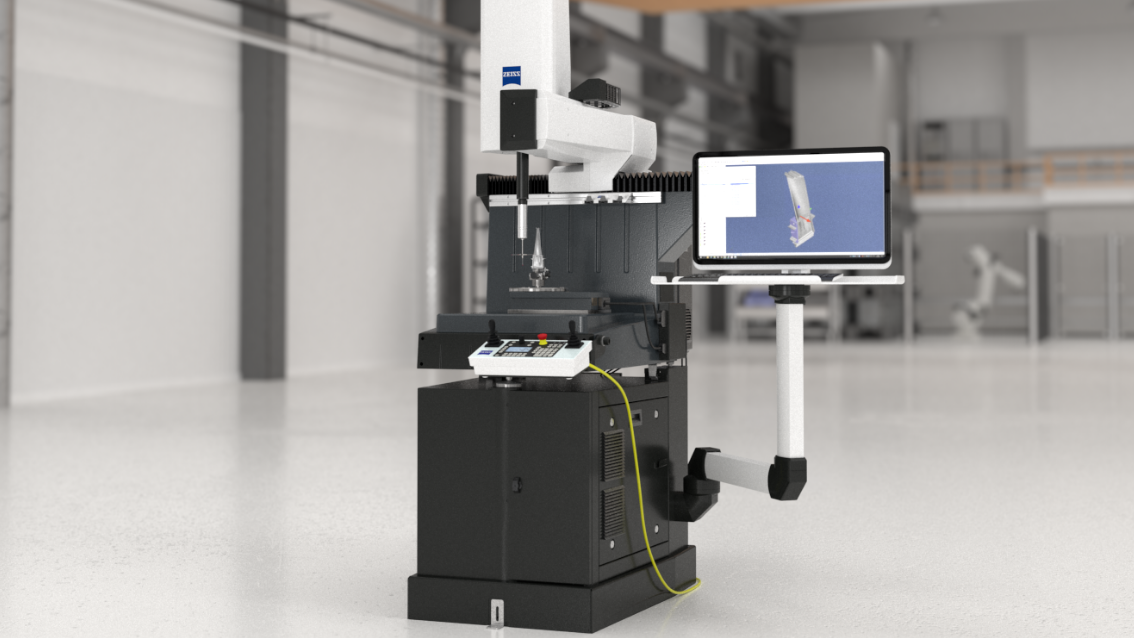

Nhấp vào các điểm đánh dấu vòng tròn trên hình ảnh để mở hộp thông tin với nhiều chi tiết hơn.

Được trang bị đầy đủ cho những vấn đề của bạn

Khám phá các tính năng độc đáo của ZEISS DuraMax
Máy đo tọa độ ZEISS với bảng điều khiển và màn hình hiển thị mô hình 3D của chi tiết trong một phòng thí nghiệm kiểm tra sáng sủa và hiện đại.

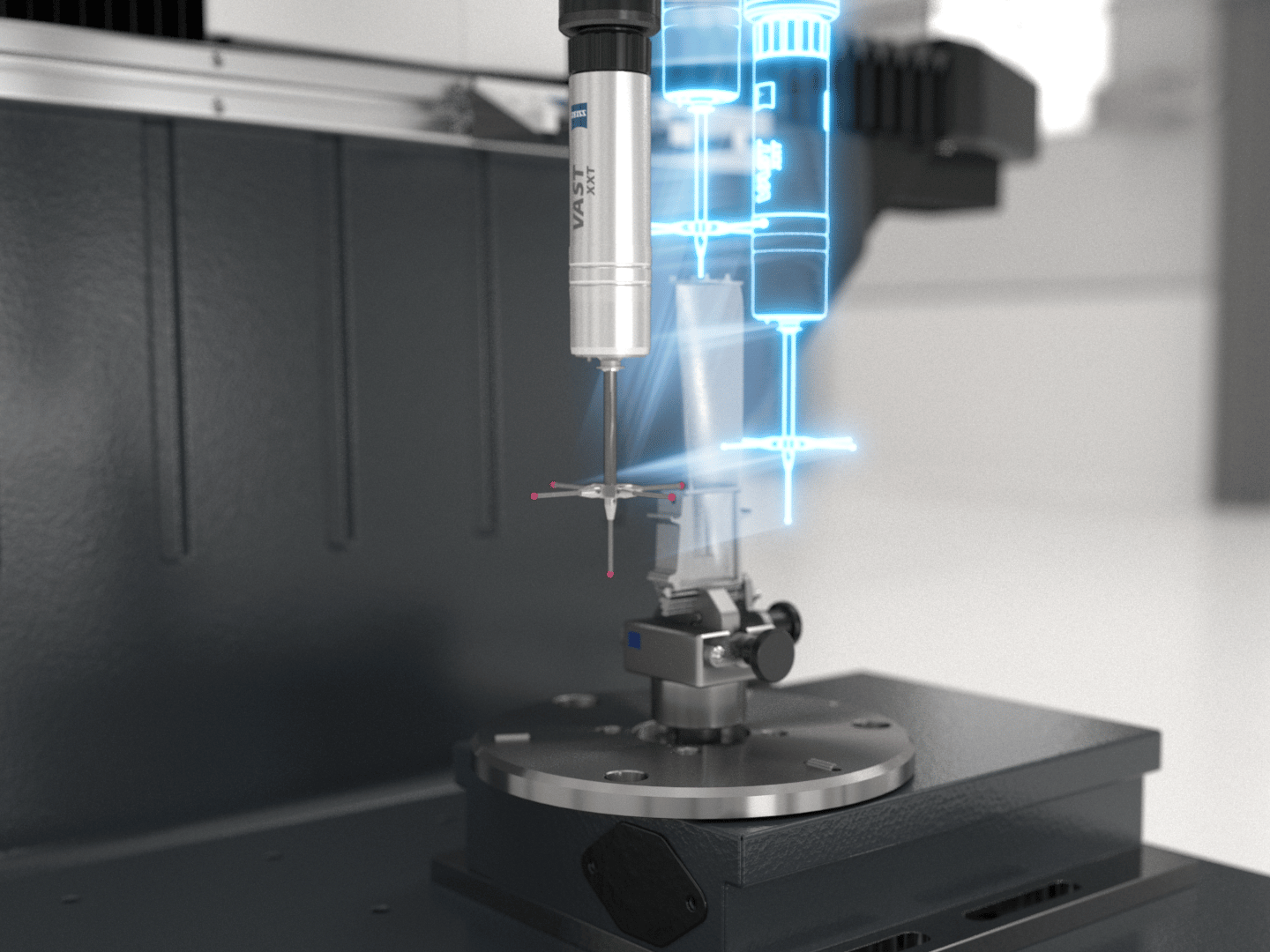

ZEISS VAST XXT
ZEISS VAST XXT

ZEISS VAST XXT cho phép đo và quét một điểm. Điều này mang lại năng suất tối ưu với kết quả ổn định. Công nghệ quét cho phép đo mật độ điểm cao hơn nhiều và do đó đánh giá tốt hơn về kích thước, hình dạng và dung sai vị trí. Một loạt các bút cảm ứng cho phép bạn đo các tính năng phức tạp hơn trên nhiều bộ phận hơn.
Tìm hiểu thêm

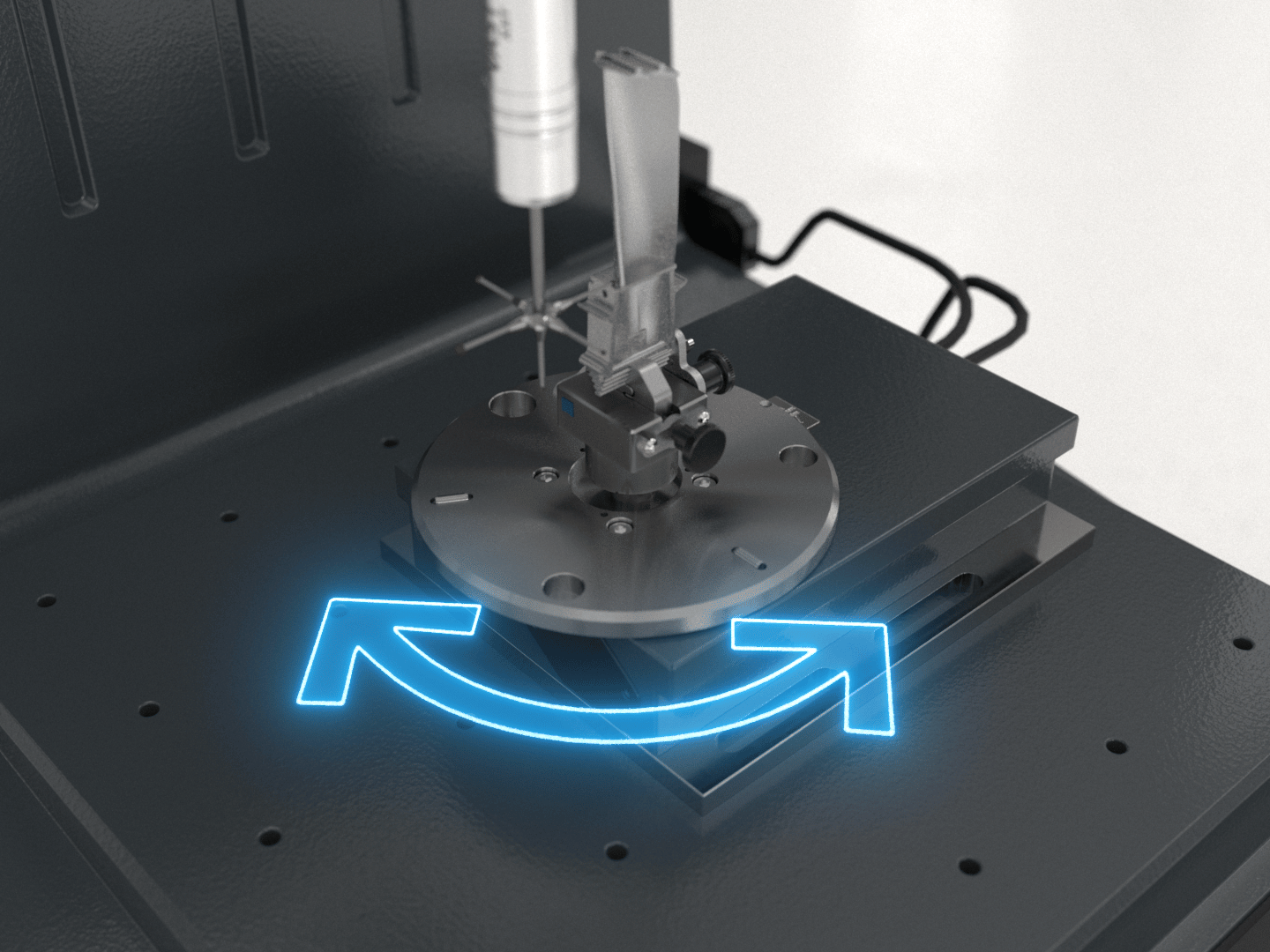

Bàn xoay
Bàn xoay

Kết hợp với bàn xoay tùy chọn, thậm chí còn linh hoạt hơn đối với các bộ phận nhỏ đối xứng quay, cho phép bạn đo các tác vụ phức tạp bằng trục thứ tư. Điều này không chỉ làm giảm độ phức tạp của hệ thống bút cảm ứng, mà còn giảm thời gian vận hành do ít thay đổi đầu dò hơn.
Phụ kiện
Phụ kiện

ZEISS Integration Series cho phép mở rộng linh hoạt giải pháp đo lường của bạn để tích hợp tối ưu vào các quy trình hiện có của bạn và tăng năng suất và thông lượng.

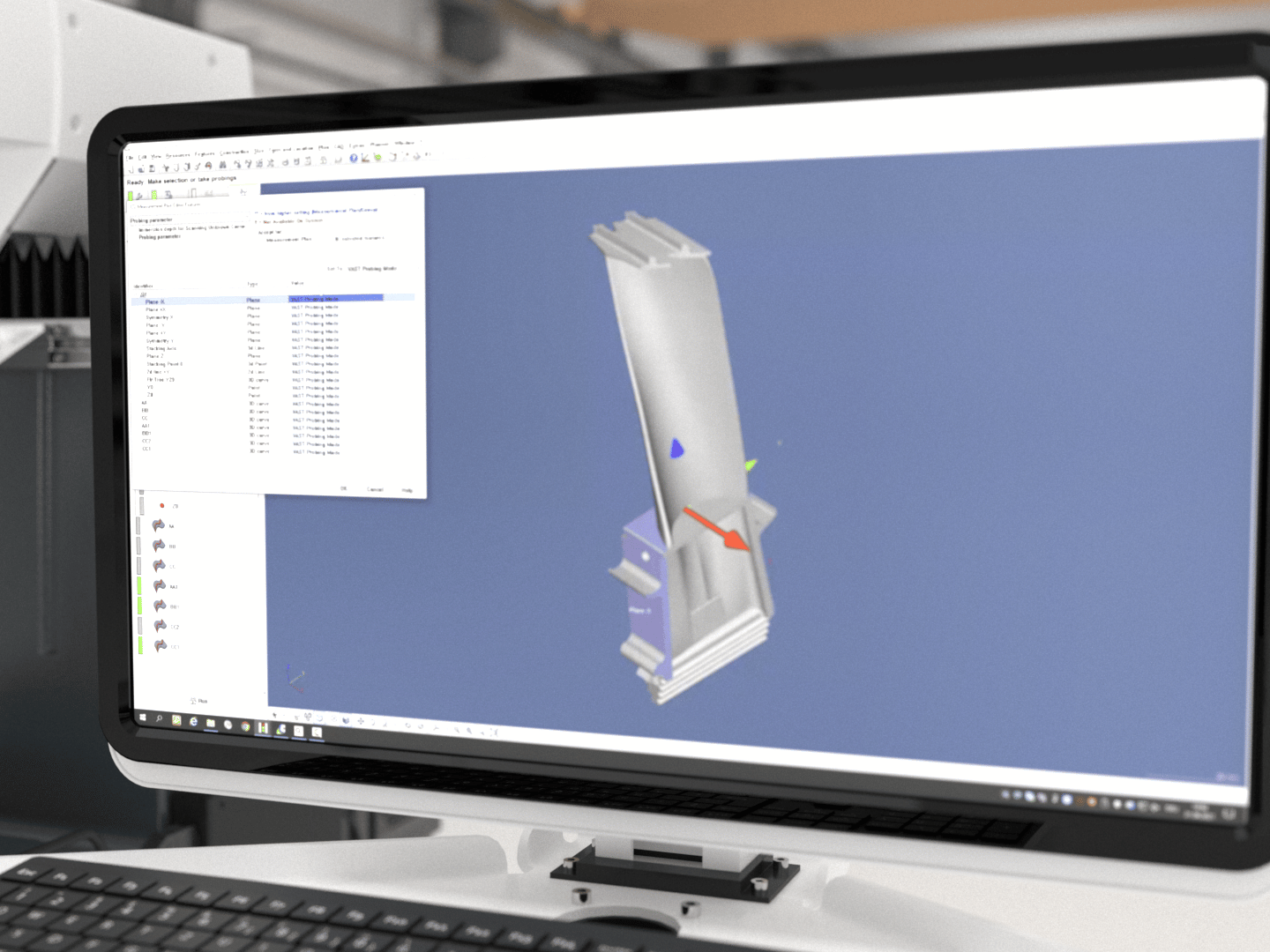

ZEISS Calypso
ZEISS Calypso

Phần mềm trực quan ZEISS CALYPSO cung cấp mức độ linh hoạt cao cho các nhiệm vụ đo lường khác nhau, trong khi ZEISS CALYPSO siêu tốc cho phép lập trình đơn giản. Với chế độ một điểm cho ZEISS DuraMax, giờ đây bạn có thể vận hành cảm biến tiếp xúc ở chế độ đầu dò ZEISS VAST, giúp bạn tiết kiệm tới 25-80% thời gian đo tùy theo nhiệm vụ.
Tìm hiểu thêm

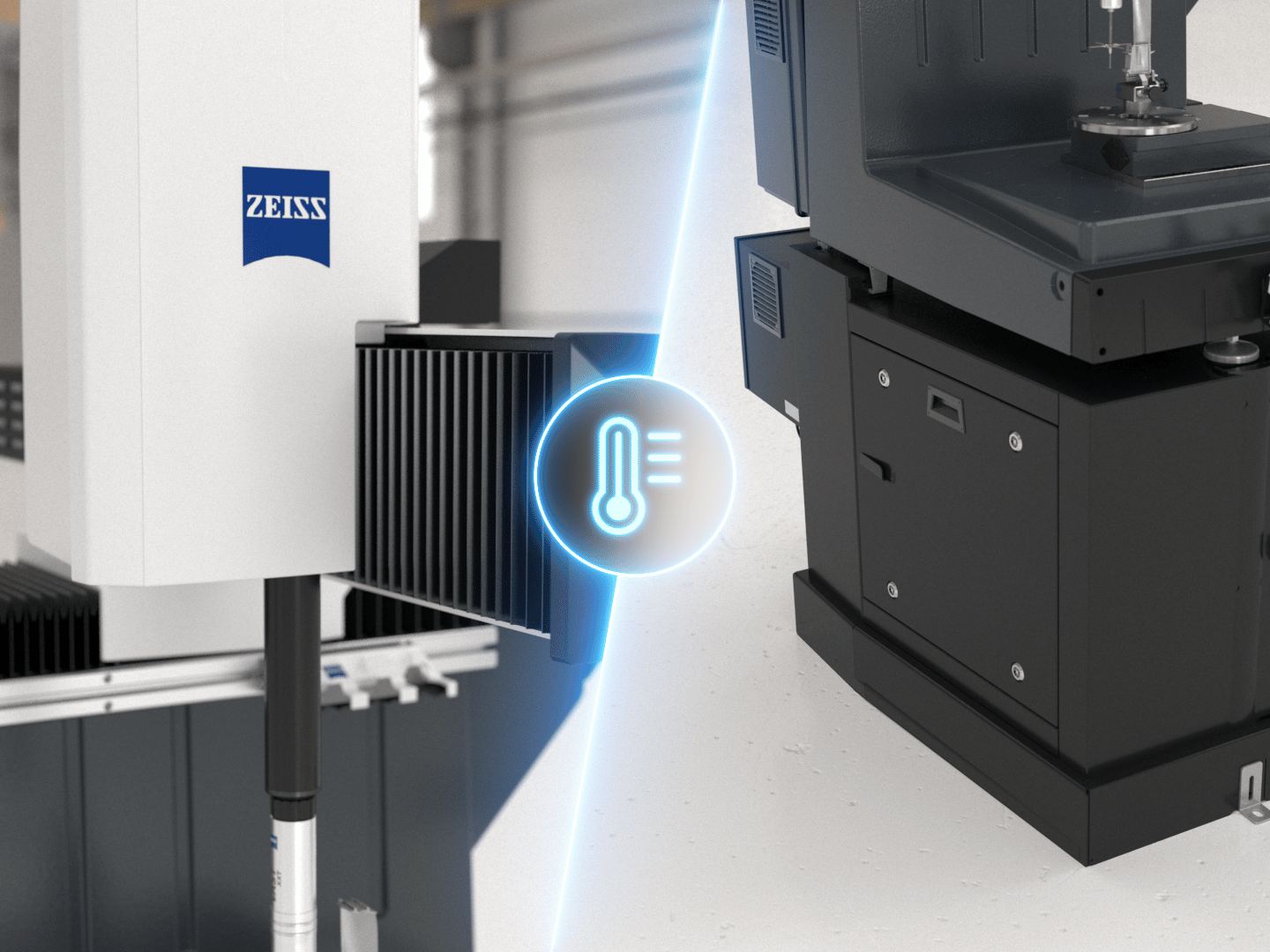

Điện trở suất nhiệt độ
Điện trở suất nhiệt độ

Tất cả các trục đều được trang bị cân gốm thủy tinh. Các trục không giãn nở khi nhiệt độ tăng, cho phép đo ổn định ở nhiệt độ từ +18°C đến +30°C. Nền IP54 bảo vệ phần cứng máy tính.

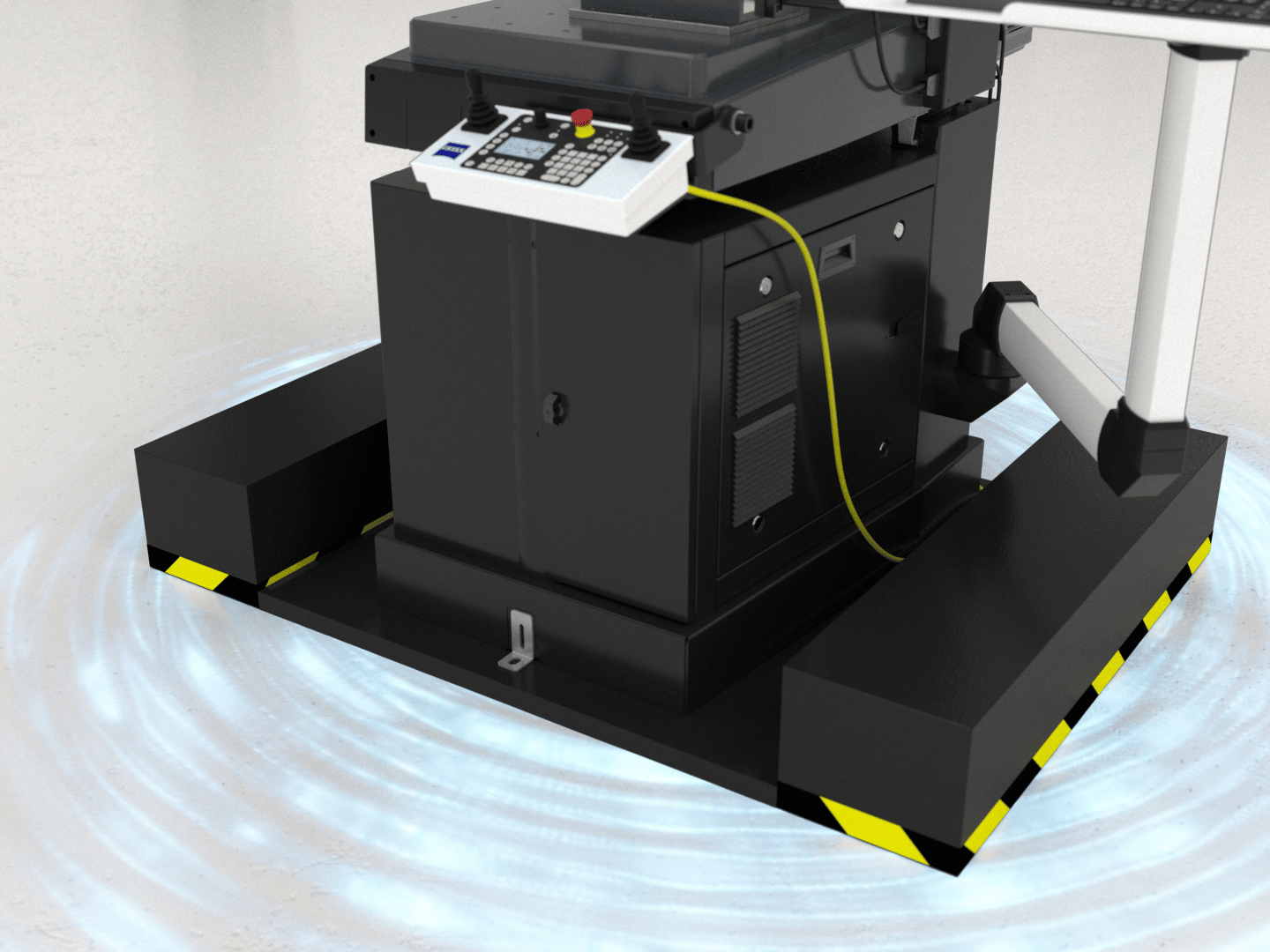

Cách ly rung bằng khí nén
Cách ly rung bằng khí nén

Cách ly rung động khí nén tùy chọn ngăn chặn ảnh hưởng của rung động từ mặt đất đến kết quả đo và cung cấp điều khiển mức tự động. Phần này cũng có thể được trang bị thêm cho ZEISS DuraMax và ZEISS O-INSPECT.

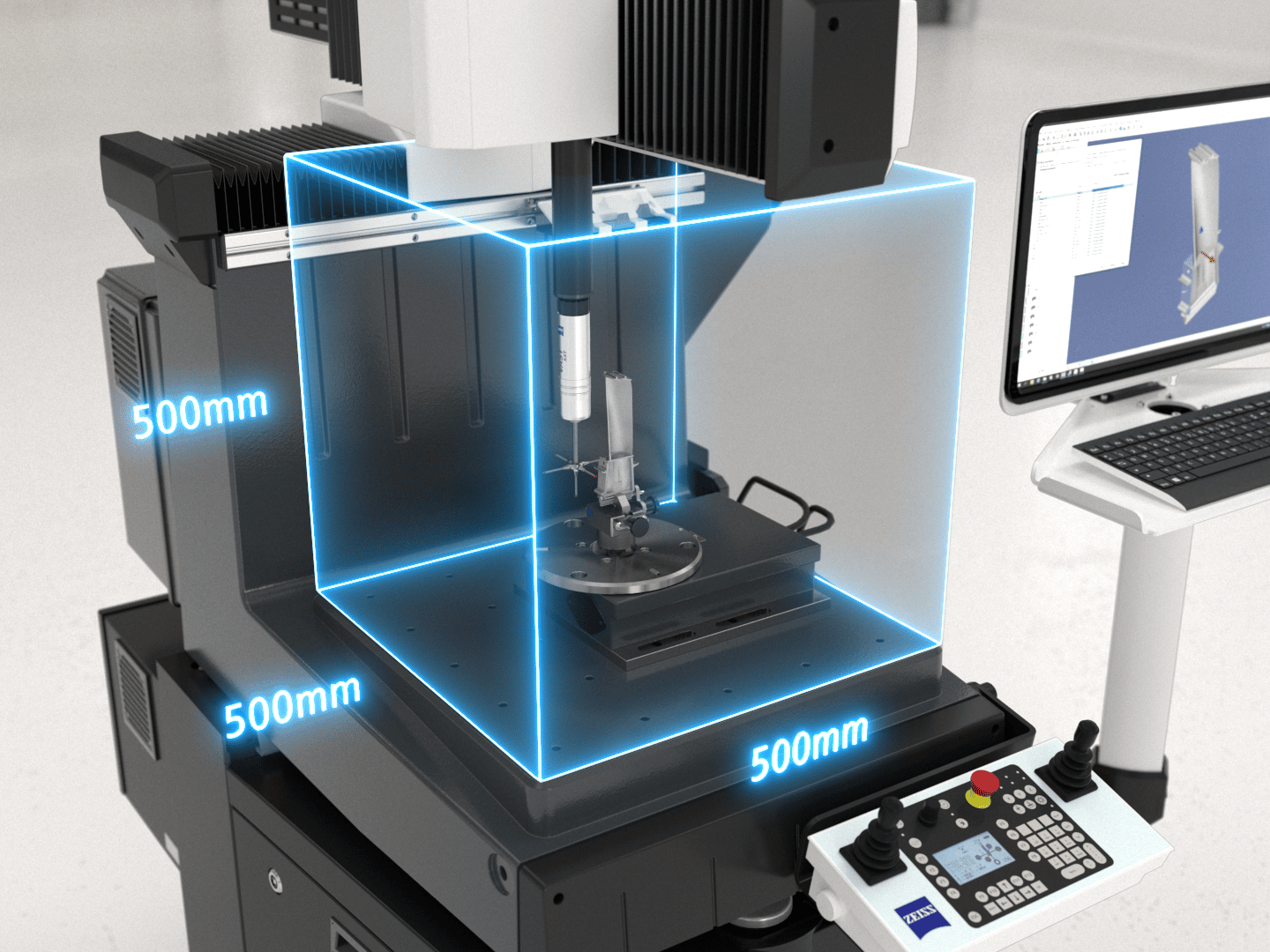

Khối lượng đo
Khối lượng đo

ZEISS DuraMax cung cấp tỷ lệ thể tích/diện tích đo lường vượt trội.  Khả năng tiếp cận tối ưu, tầm nhìn rõ ràng vào thể tích đo cũng như tải ở độ cao làm việc tối ưu từ ba phía và từ trên cao giúp cải thiện khả năng công thái học, an toàn và giảm thời gian vận hành.
Máy đo tọa độ công nghiệp có cột trắng cao đặt trên đế màu đen, được đặt bên cạnh một màn hình máy tính gắn tường đang hiển thị mô hình 3D của chi tiết.

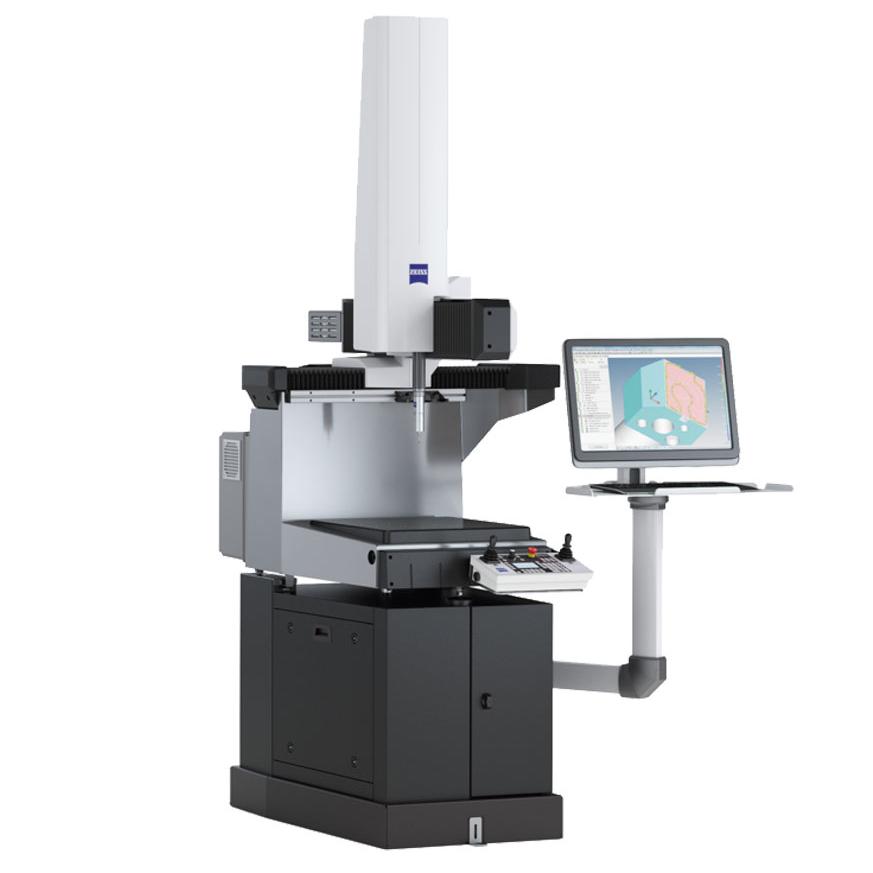

ZEISS DuraMax HTG

Ít nhạy cảm với nhiệt độ hơn và thậm chí còn mạnh mẽ hơn

ZEISS DuraMax HTG cung cấp phạm vi nhiệt độ rộng nhất với gradient nhiệt độ cao nhất và có thể được vận hành cả tại nơi sản xuất và trong các hệ thống tự động hóa. Điều này mang lại tính linh hoạt hơn khi bạn có thể thực hiện các nhiệm vụ đo lường của mình với khả năng chống chịu ảnh hưởng của môi trường tốt hơn.

Điểm nổi bật

  • Đo chính xác ở nhiệt độ cao
  • Thang đo Zerodur cho sự giãn nở nhiệt nhỏ nhất có thể
  • Cảm biến nhiệt độ để điều chỉnh nhiệt độ phôi
  • Các miếng lọc bổ sung ở trục X và Y để bảo vệ chống bụi bẩn

Câu chuyện thành công

Độ mòn tối thiểu nhờ chất lượng tối đa
12.12.2021

Độ mòn tối thiểu nhờ chất lượng tối đa

Nhà cung cấp ô tô Pankl Racing Systems đáp ứng thành công các yêu cầu ngày càng cao về độ chính xác nhờ máy quét kim cương từ ZEISS
Đọc Thêm
VW & Duramax
03.07.2018

Tăng tốc sản xuất, giảm chi phí

Volkswagen đang đẩy nhanh việc đảm bảo chất lượng sản xuất động cơ bằng cách sử dụng ZEISS DuraMax.
Đọc Thêm

ZEISS Integration Series: Giải pháp phù hợp cho mọi nhiệm vụ đo lường

Phạm vi sản phẩm của ZEISS Integration Series cho phép mở rộng linh hoạt giải pháp đo lường để đảm bảo tích hợp tối ưu vào các quy trình hiện có của bạn, đồng thời đẩy mạnh năng suất và thông lượng.
  • Máy đo tọa độ được trang bị bàn kiểm tra kim loại cỡ lớn và đầu dò thương hiệu ZEISS, đặt bên cạnh màn hình máy tính hiển thị phần mềm tự động hóa và điều khiển trong một phòng thí nghiệm công nghiệp hiện đại.

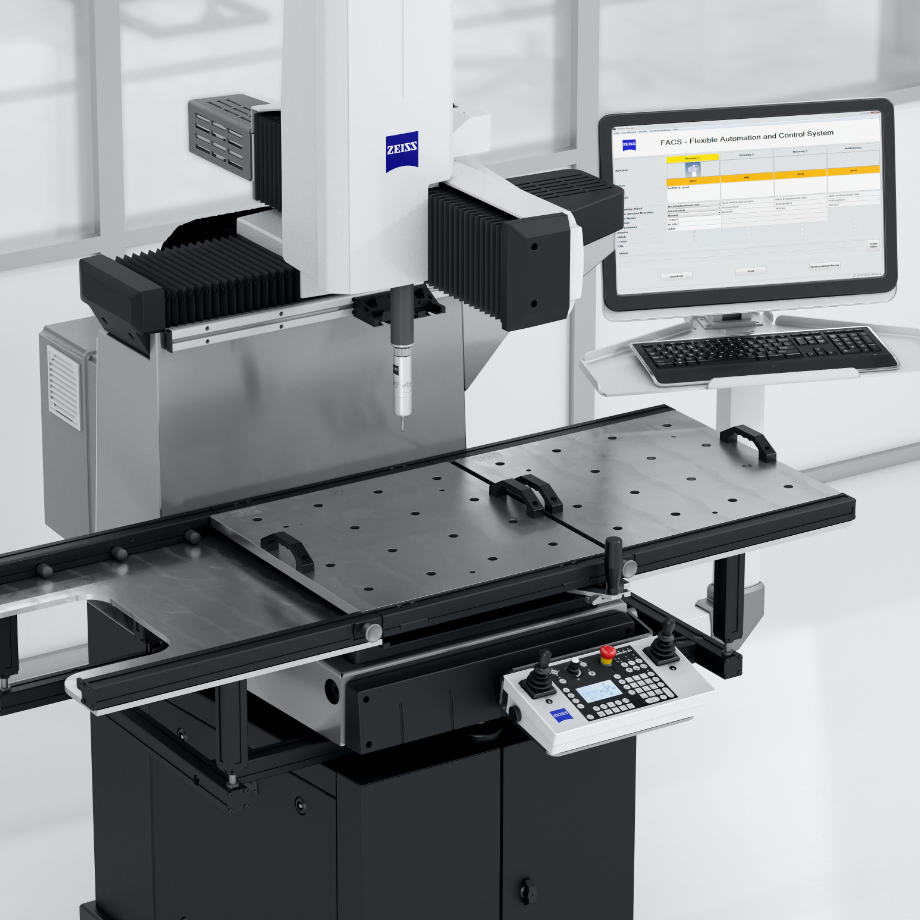

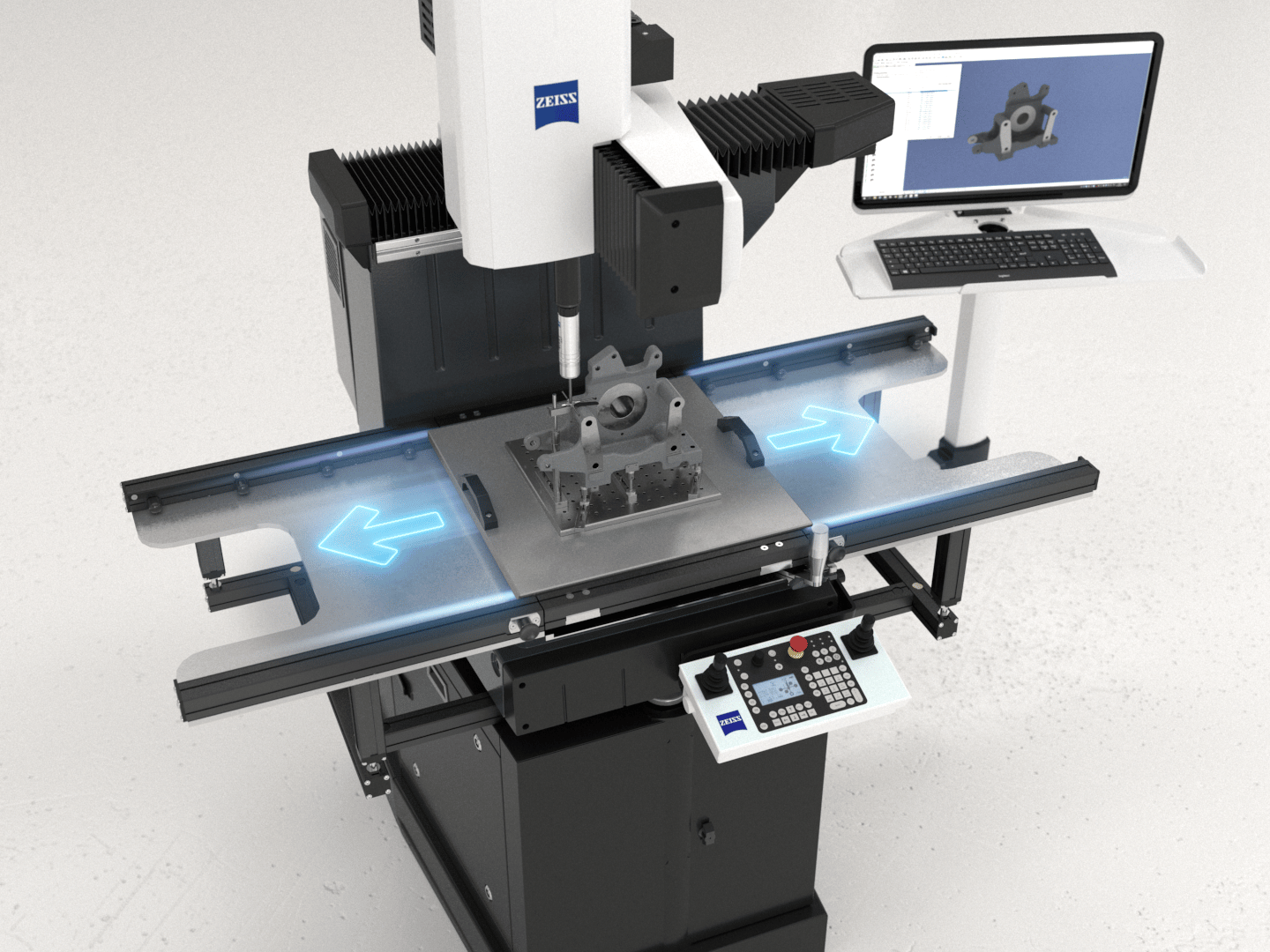

    Hệ thống song công

    Hệ thống song công cho ZEISS DuraMax cải thiện việc sử dụng máy, vì các phôi có thể được kẹp và không kẹp song song với quá trình đo. Ngoài ra, hệ thống cải thiện công thái học của việc xử lý bộ phận và ngăn ngừa thiệt hại cho các cảm biến đo lường

    Thiết lập trong quá trình đo

    • Tối ưu hóa việc sử dụng CMM
    • Thông lượng mẫu cao
  • Một bàn phím không dây mỏng nằm trước một màn hình lớn nghiêng, hiển thị các biểu đồ dữ liệu màu xanh và sơ đồ máy trên nền trắng.

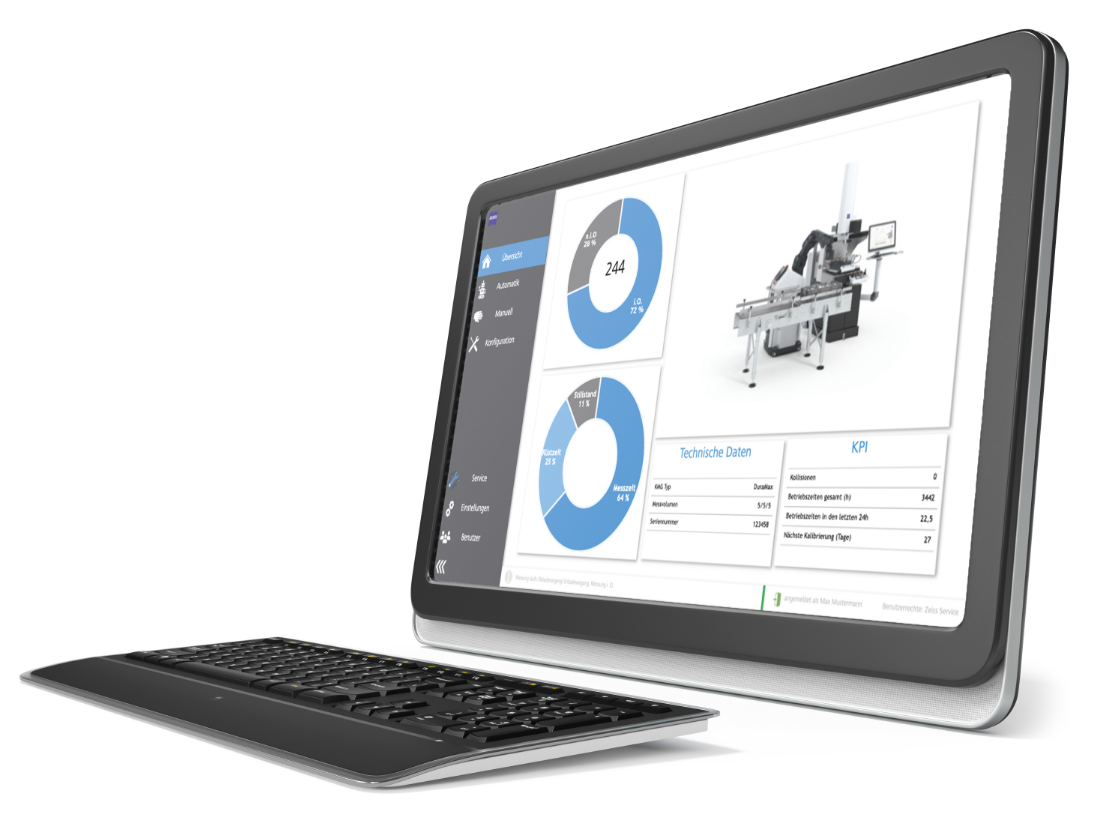

    Giao diện tự động hóa

    Giao diện tự động hóa ZEISS cho phép bạn dễ dàng tự động hóa thiết bị đo lường của mình mà không cần bất kỳ nỗ lực kỹ thuật nào. Ngoài việc bắt đầu các kế hoạch kiểm tra và cung cấp phản hồi về kết quả đo hoặc trạng thái máy, ứng dụng còn cho phép bạn điều khiển các thiết bị ngoại vi CMM. Giao diện cũng được cấu hình sẵn cho tất cả các sản phẩm trong ZEISS Integration Series. Ví dụ, việc kiểm soát các thiết bị cố định tự động hoặc nạp kiện có thể cấu hình dễ dàng chỉ với một vài cú nhấp chuột. Các đồ đạc riêng lẻ do bạn phát triển cũng có thể được kiểm soát thông qua cấu hình.

    Dễ dàng tự động hóa ngoại vi CMM

    • Giao diện truyền thông được chuẩn hóa: OPC UA, Profinet, EthernetIP
    • Quản trị người dùng cho phép người vận hành nhà máy, kỹ thuật viên đo lường, người định hình hoặc dịch vụ xem chính xác những gì họ cần
    • Có thể được sử dụng ở cả chế độ tự động và thủ công ngay cả bởi những người vận hành chưa được đào tạo
    • Cấu hình đơn giản bằng cách nhấp chuột và trực tiếp thông qua giao diện người dùng, không cần lập trình PLC phức tạp
    • Vận hành thử hiệu quả với rủi ro dự án thấp và chi phí thấp
  • Hình ảnh mô phỏng 3D CAD của một linh kiện cơ khí màu xanh nhạt, với các chi tiết bên trong được thể hiện rõ nét cùng các chú thích kích thước kỹ thuật được hiển thị xung quanh.

    Phần mềm ZEISS CALYPSO

    Phần mềm cho công nghệ đo kích thước

    ZEISS CALYPSO đo lường hình học tiêu chuẩn một cách đơn giản, nhanh chóng và đáng tin cậy. Dễ dàng lập kế hoạch kiểm tra chương trình bằng cách nhấp vào các tính năng mong muốn. Đường đi được tạo tự động và tối ưu bằng phần mềm. Nhờ có nhiều tiện ích mở rộng tùy chọn, ZEISS CALYPSO cũng cung cấp các công cụ phù hợp cho các yêu cầu đặc biệt, ví dụ như với ZEISS CALYPSO VAST probing và ZEISS CALYPSO pallet optimizer. Các chức năng này cho phép thực hiện các phép đo nhanh hơn tới 25%.

  • Hình ảnh 3D cận cảnh của một bộ phận cơ khí trừu tượng, với các đường viền hình học mềm mại được tô màu theo hiệu ứng chuyển màu từ xanh lá sang vàng rồi sang đỏ trên nền tối.

    2 giải pháp phần mềm – tùy bạn lựa chọn

    Các giải pháp đo lường tiếp xúc hoàn toàn phù hợp với hệ sinh thái phần mềm của bạn

    ZEISS INSPECT là giải pháp phần mềm mới nhất dành cho ZEISS DuraMax, giúp cải thiện đáng kể khả năng thực hiện các phép đo tiếp xúc.

    Nhờ khả năng tương thích của giải pháp này với các phần mềm quen thuộc là ZEISS CALYPSO và ZEISS INSPECT, người dùng có thể tích hợp Máy đo tọa độ vào quy trình làm việc quen thuộc của mình một cách trơn tru. Đối với những người dùng đã từng sử dụng ZEISS INSPECT và cần thực hiện thêm các phép đo tiếp xúc, phần mềm này mang lại lợi thế nhờ giao diện người dùng thống nhất và quy trình làm việc nhất quán. Điều này giúp đơn giản hóa quy trình vận hành và nâng cao hiệu quả trong việc thực hiện các phép đo chính xác.

Thông số kỹ thuật

DuraMax
DuraMax HTG

Khối lượng đo

500 x 500 x 500 mm3

500 x 500 x 500 mm3

Sai số đo chiều dài E0 tính bằng μm
E0/E40 tính bằng µm MPE theo ISO 10360-2:2009

2,4 + L/300 18°C - 22°C

2,2 + L/300 18°C - 22°C

Phạm vi nhiệt độ mở rộng
(ZEISS TVA 1) E0/E40 tính bằng µm

2,7 + L/250 18°C - 26°C

2,5 + L/250 18°C - 26°C

Phạm vi nhiệt độ mở rộng
(ZEISS TVA 2) E0/E40 tính bằng µm

2,9 + L/200 18°C - 30°C

2,7 + L/200 18°C - 30°C

Phạm vi nhiệt độ mở rộng
(ZEISS TVA 3) E0/E40 tính bằng µm

không khả dụng

3.9 + L/100 15°C - 40°C

Phần mềm

ZEISS CALYPSO

ZEISS CALYPSO

Cảm biến tiếp xúc

VAST XXT TL 3

VAST XXT TL 3

Chiều dài bút cảm ứng

hướng tâm lên đến 65 mm (bút cảm ứng hình sao)

hướng tâm lên đến 65 mm (bút cảm ứng hình sao)

Đường kính đầu dò

0,3 - 8 mm

0,3 - 8 mm

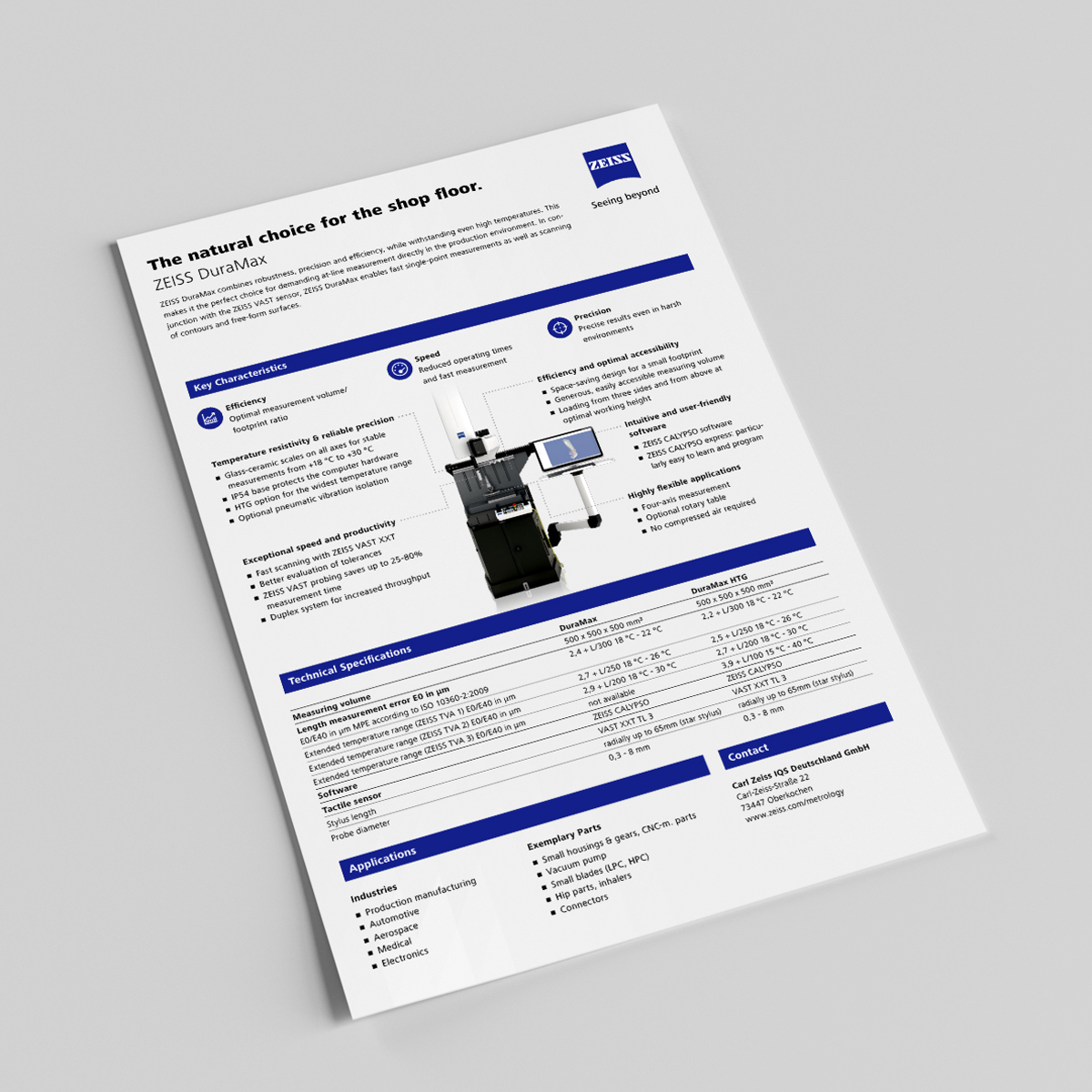

Tổng quan toàn bộ thônhg tin về ZEISS DuraMax
