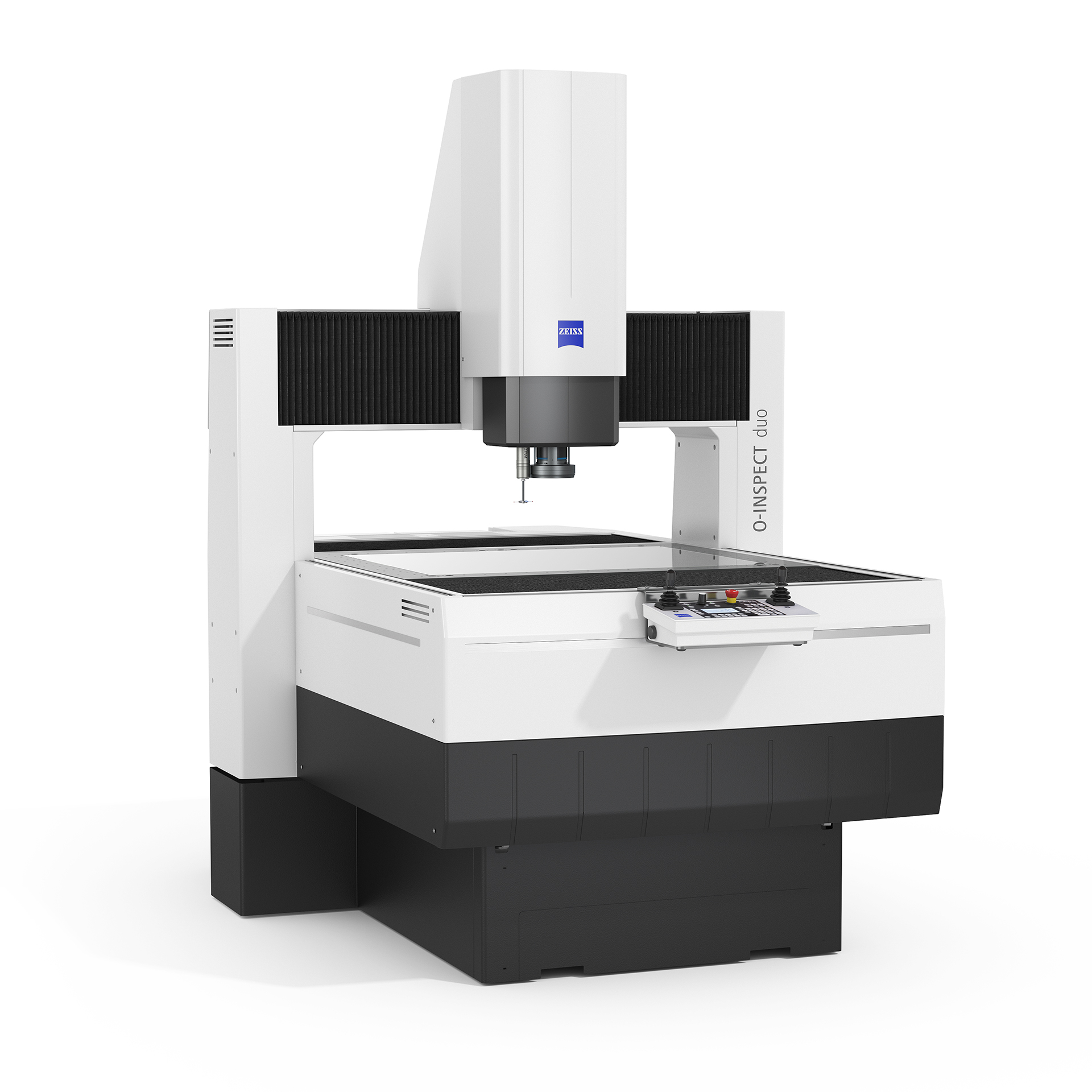

ZEISS O-INSPECT duo

Kính hiển vi và máy đo trong một.

ZEISS O-INSPECT duo cung cấp hai công nghệ trong một máy: các mẫu lớn như PCB, pin nhiên liệu hoặc pin có thể được đo và kiểm tra toàn diện ở độ phân giải cao. Sự kết hợp giữa công nghệ đo 3D và kiểm tra bằng kính hiển vi làm tăng hiệu quả và tiết kiệm không gian trong các phòng thí nghiệm chất lượng. ZEISS O-INSPECT duo có sẵn với kích thước 8/6/3.

2 trong 1: Kính hiển vi và máy đo trong một thiết bị
Đo 3D nhanh và chính xác – quang học và tiếp xúc
Quang học độ phân giải cao với phần mềm kiểm tra bổ sung ZEISS ZEN core

Hệ thống đa công nghệ đầu tiên của ZEISS

Là một 'kính hiển vi VMM', ZEISS O-INSPECT duo bao gồm hai ứng dụng thiết yếu trong đảm bảo chất lượng: Đo lường chính xác và kiểm tra độ phân giải cao của nhiều linh kiện lớn hoặc nhỏ. Thiết bị cũng đã được phát triển đặc biệt cho các ứng dụng yêu cầu kết hợp đo lường và kiểm tra kích thước – bao gồm phân đoạn, ghép và xử lý hình ảnh với hình ảnh màu. Thay vì phải mua cả VMM và kính hiển vi, chỉ cần một thiết bị trong phòng thí nghiệm chất lượng, tiết kiệm không gian và chi phí hệ thống. Tìm hiểu thêm về các ưu điểm khác của thiết bị đa chức năng cho các khu vực tương ứng.

ĐO LƯỜNG

Các phép đo chính xác – quang học và tiếp xúc

Độ chính xác cao cho mẫu phẳng và nhạy cảm

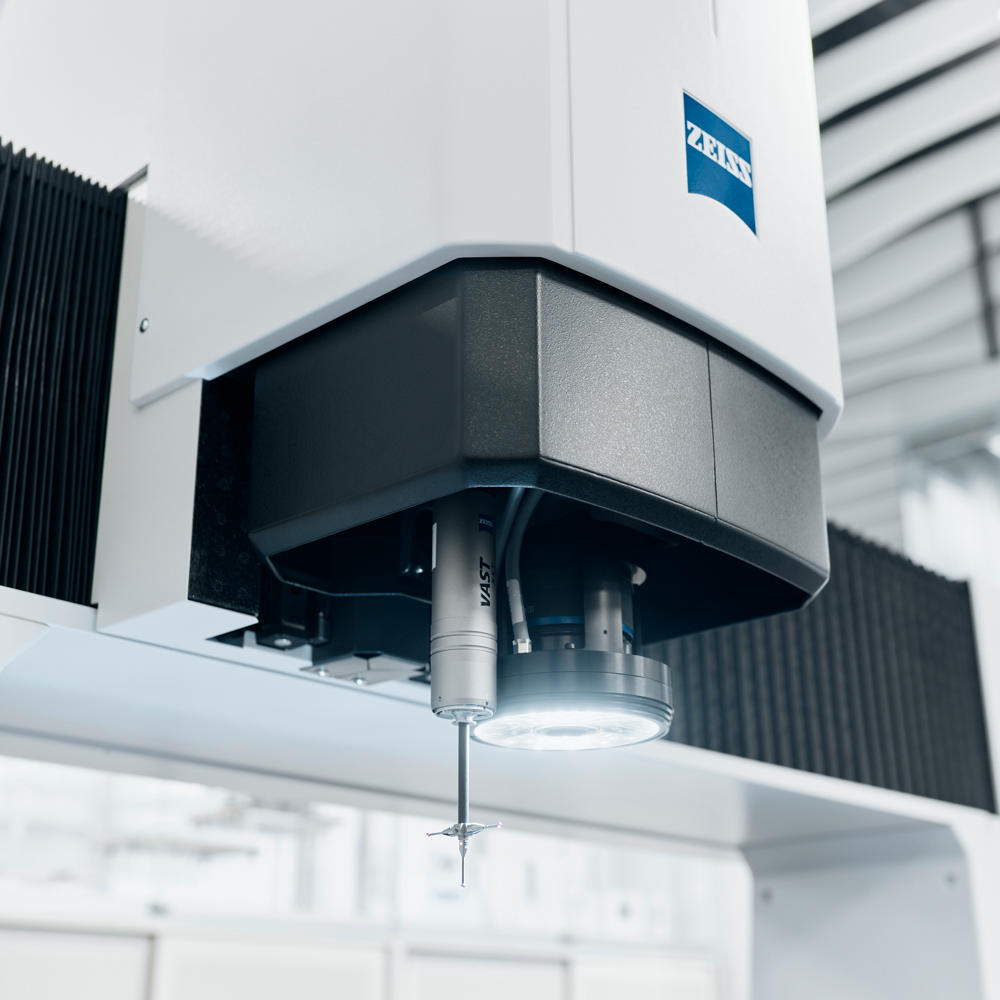

ZEISS O-INSPECT duo là một máy đo đa giác quan và gây ấn tượng với ống kính quang học độ phân giải cao kết hợp với cảm biến quét tiếp xúc ZEISS VAST XXT. Cảm biến này cho phép đo 3D nhanh và chính xác bằng cách chụp một số lượng lớn các điểm đo với một chuyển động duy nhất.

Các bộ phận rất nhỏ hoặc nhạy cảm có thể được đo với độ chính xác tuyệt vời mà không cần tiếp xúc cũng như giảm đáng kể thời gian đo nhờ thăm dò ZEISS VAST (ZVP). Điều này có thể thực hiện được nhờ trường nhìn lớn với độ phân giải hình ảnh cao và độ trung thực hình ảnh vượt trội, ngay cả ở các khu vực ngoại vi.

ĐO LƯỜNG

Kiểm tra và đo lường bề mặt trên một máy

VMM hôm nay, kính hiển vi ngày mai

Ngoài việc đo kích thước, nhiều mẫu cũng yêu cầu kiểm tra bề mặt. Trước đây, cần sử dụng hai thiết bị riêng biệt để đo lường và kiểm tra, hiện ZEISS O-INSPECT duo cung cấp giải pháp 2 trong 1. Nhờ hoạt động trực quan của thiết bị và cảm biến camera màu 5 MP Discovery.V12 scout 160 c độ phân giải cao với ống kính zoom 12x, các nhiệm vụ kiểm tra giờ đây cũng có thể được thực hiện trên thiết bị đo. Ngoài việc sử dụng thông thường với ZEISS CALYPSO, máy cũng có thể được sử dụng cho các tác vụ hiển vi với phần mềm ZEISS ZEN core.

KÍNH HIỂN VI

Kính hiển vi lớn nhất của chúng tôi

Kiểm tra toàn bộ các bộ phận lớn

Cắt nhỏ linh kiện đã là quá khứ: Hiện có thể kiểm tra quang học toàn bộ các mẫu lớn như PCB, pin nhiên liệu hoặc pin. Điều này giúp tiết kiệm nguồn lực và thời gian quý báu cũng như giảm các nguồn lỗi do di chuyển các mẫu bị phân mảnh qua lại giữa các hệ thống khác nhau.

Ngoài việc kiểm tra các bộ phận lớn, ZEISS O-INSPECT duo cũng thích hợp cho việc kiểm tra tự động nhiều bộ phận nhỏ. Điều này có nghĩa là kính hiển vi đo chỉ cần được tải một lần - việc kiểm tra sau đó được thực hiện ở một bước duy nhất mà không thay đổi từng mẫu riêng lẻ.

KÍNH HIỂN VI

Camera màu 5 MP độ phân giải cao

Phát hiện khuyết tật chính xác

Trong khi hình ảnh đen trắng có độ tương phản cao khi áp dụng công nghệ đo lường, hình ảnh màu mang lại lợi thế trong phân tích vi mô: Với độ phân giải hình ảnh 5 megapixel có màu sắc, ngay cả những khuyết tật nhỏ cũng được mô tả rõ ràng và cho phép kiểm tra và đánh giá chính xác. ZEISS O-INSPECT duo có thể được sử dụng với phần mềm kính hiển vi ZEISS ZEN core quen thuộc.

Nhấp vào các điểm đánh dấu vòng tròn trên hình ảnh để mở hộp thông tin với nhiều chi tiết hơn.

Khám phá các chi tiết

Khám phá các tính năng của ZEISS O-INSPECT duo

Trường nhìn rộng với độ phân giải hình ảnh cao

Cảm biến camera ZEISS Discovery.V12 scout 160 c với 5 MP đảm bảo độ phân giải cao và cho phép hình dung các chi tiết và cấu trúc nhỏ nhất nhờ độ thu phóng 12x. Trường nhìn lớn 16.,1 x 12 mm cho phép hiển thị thêm thông tin cho mỗi hình ảnh. Camera màu cho phép phân tích vi mô chính xác và đồng thời đảm bảo kết quả đo chính xác một cách nhất quán nhờ độ phân giải cao 5 MP.

Chiếu sáng

Đèn vòng bao gồm vòng ngoài và vòng trong với đèn LED trắng có thể được điều khiển riêng lẻ trong 16 phân đoạn. Thiết bị cũng có đèn hắt sáng lên và đèn hắt sáng ngược đồng trục, cho phép phân tích nhiều ứng dụng và mẫu khác nhau.

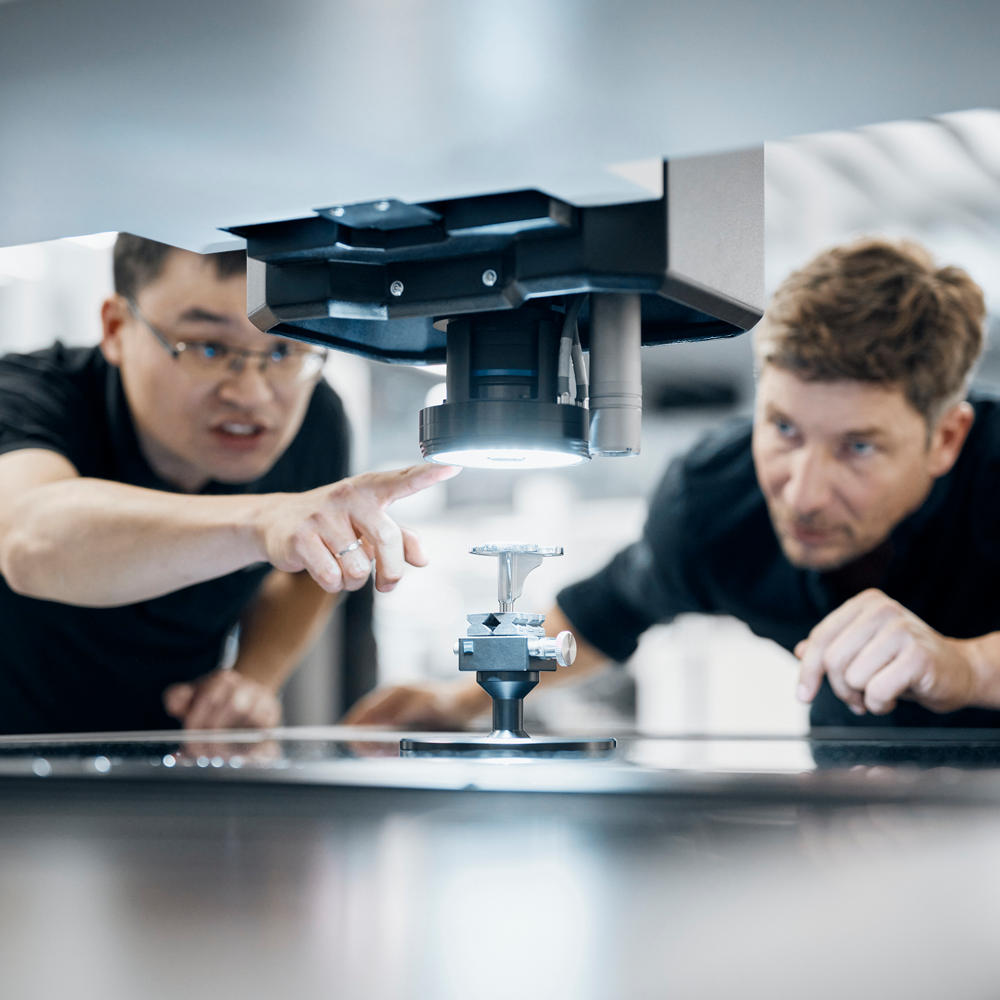

Đo lường tiếp xúc 3D nhanh chóng và chính xác

ZEISS VAST XXT cho phép quét có độ chính xác cao bằng cách chụp một số lượng lớn các điểm đo qua một chuyển động duy nhất, cung cấp độ chính xác từ 1,5 µm + L/250 µm.

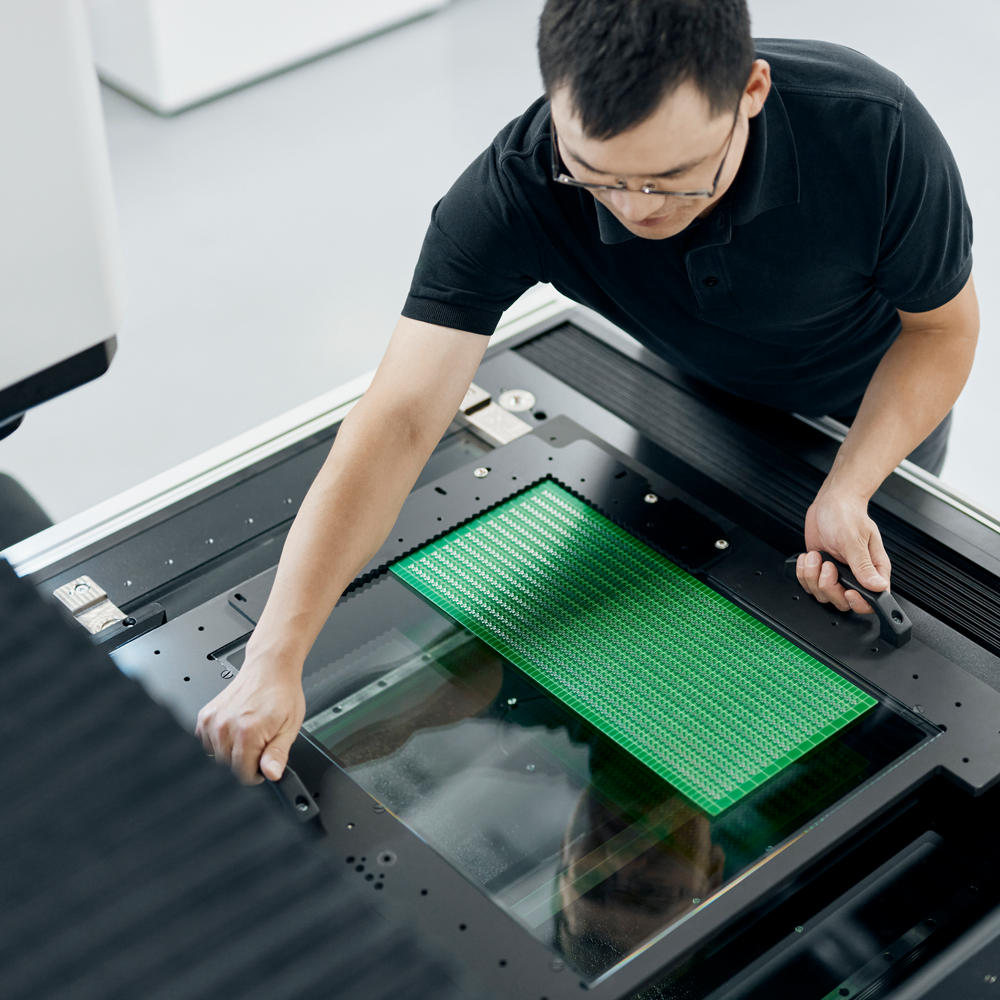

Bàn soi lớn

Bàn soi kích thước 800 x 600 x 300 mm cho phép đo lường và kiểm tra các mẫu lớn với trọng lượng lên đến 100 kg, mà không cần phải cắt, phá hủy hoặc gia công chúng trước khi đo. Ngoài ra, một số bộ phận nhỏ cũng có thể được kiểm tra tự động nhờ bàn soi lớn.

2 sản phẩm phần mềm

ZEISS CALYPSO cung cấp các tùy chọn trực quan hóa được cải thiện để giúp bạn tiết kiệm thời gian. Các mô hình CAD có thể được hiển thị chồng lên nhau và có thể xác định nhanh chóng các sai lệch (THỰC TẾ đến MỤC TIÊU). Nhờ có nhiều lựa chọn, ZEISS CALYPSO cũng cung cấp các công cụ phù hợp cho các yêu cầu đặc biệt. ZEISS ZEN core là bản đối chiếu của kính hiển vi: Ngoài hình ảnh cổ điển, bộ phần mềm còn bao gồm các công cụ hình ảnh, phân đoạn, phân tích và kết nối dữ liệu cho kính hiển vi đa phương thức trong môi trường phòng thí nghiệm và sản xuất kết nối.

Báo cáo chuyên nghiệp và có thể thực hiện

ZEISS PiWeb reporting cung cấp tài liệu và trực quan hóa dữ liệu đo lường của bạn chỉ với một cú nhấp chuột, mang lại cho bạn thông tin chi tiết hữu ích về các bộ phận và quy trình của bạn.

Độ tương phản tối ưu

Ngoài đèn hắt sáng lên và đèn hắt sáng ngược đồng trục, ZEISS O-INSPECT duo còn cung cấp các tùy chọn điều khiển khác nhau cho đèn vòng. Các vòng LED bên trong và bên ngoài có thể được bật và tắt riêng biệt hoặc chỉ được kích hoạt theo từng đoạn riêng lẻ.

Phân tích màng, chế phẩm, gioăng phớt, lớp phủ và vật liệu rắn

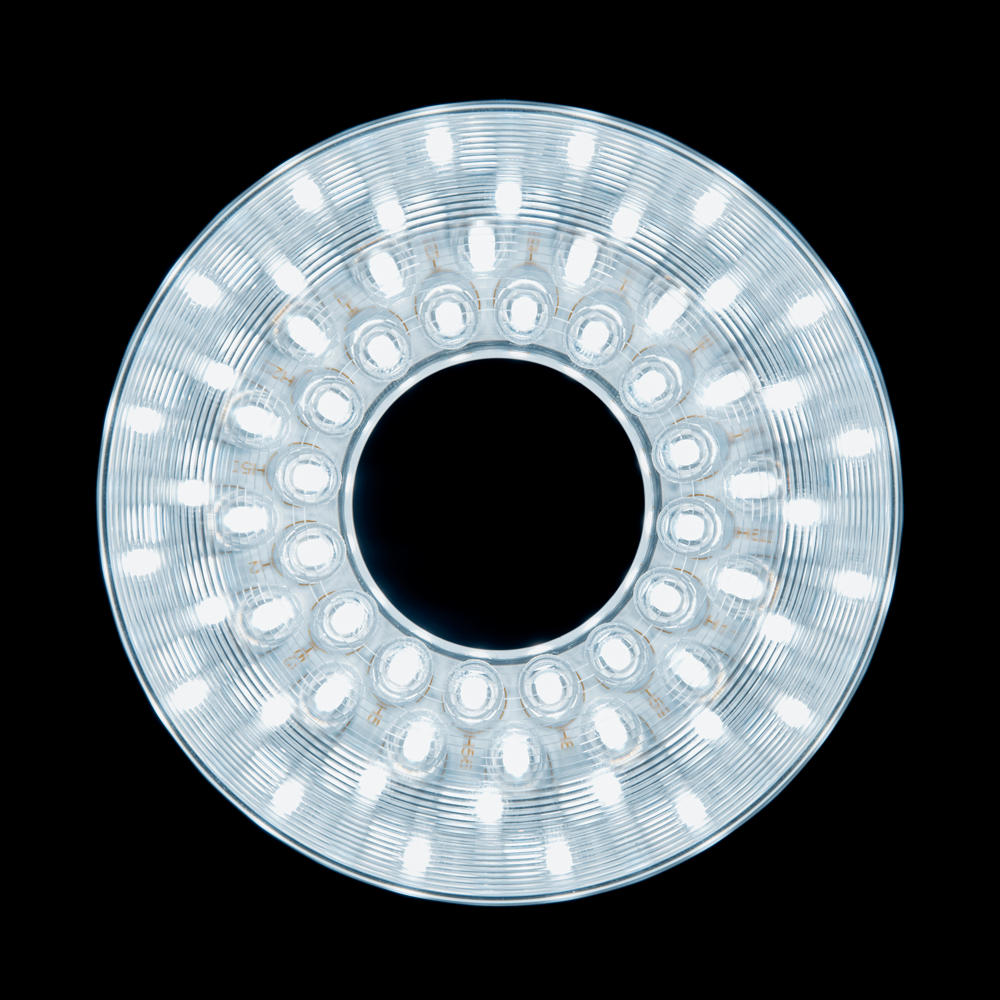

Đèn LED bên trong và bên ngoài

Đèn vòng được tạo thành từ đèn LED bên trong và bên ngoài có màu trắng. Sự kết hợp giữa đèn LED bên trong và bên ngoài giúp chiếu sáng tối đa mẫu của bạn.

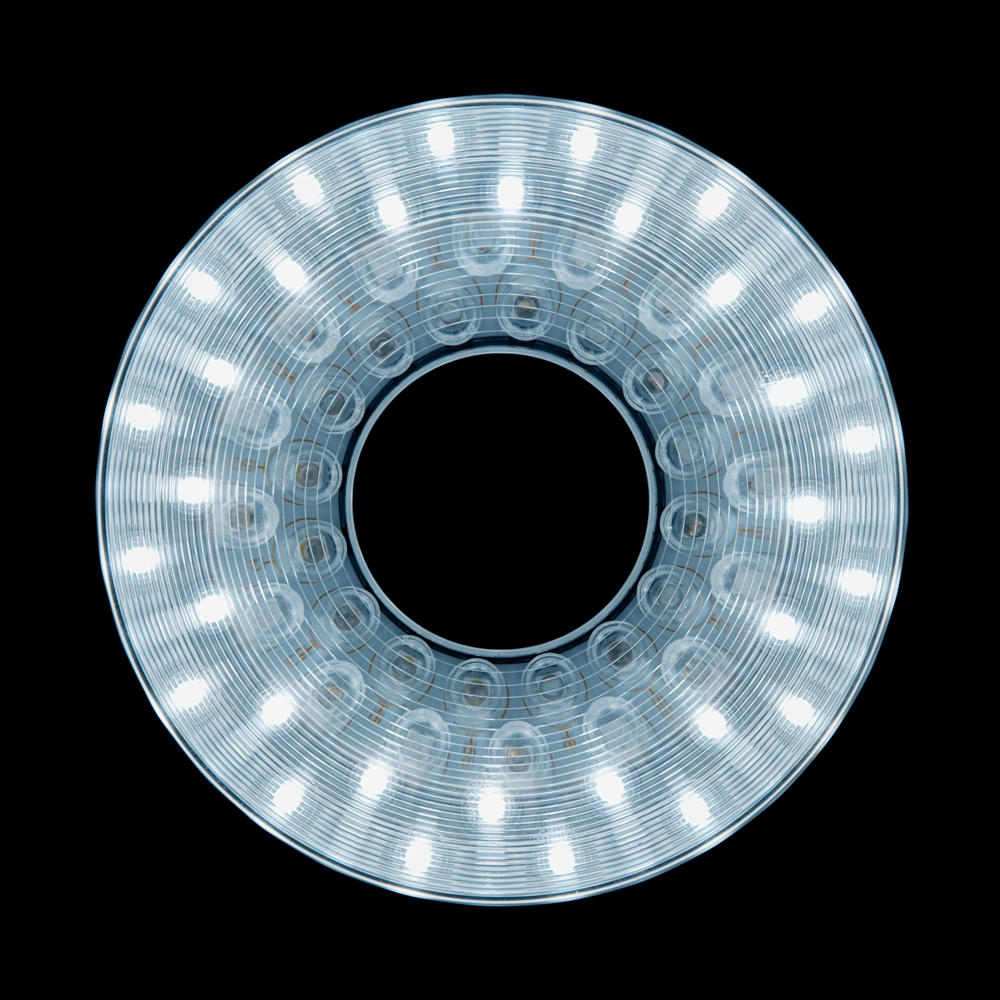

Đèn LED bên trong

Đèn vòng bên trong làm tăng độ tương phản trong kết cấu bề mặt, dẫn đến những cải tiến như lấy nét tốt hơn – cho kết quả đo chính xác hơn.

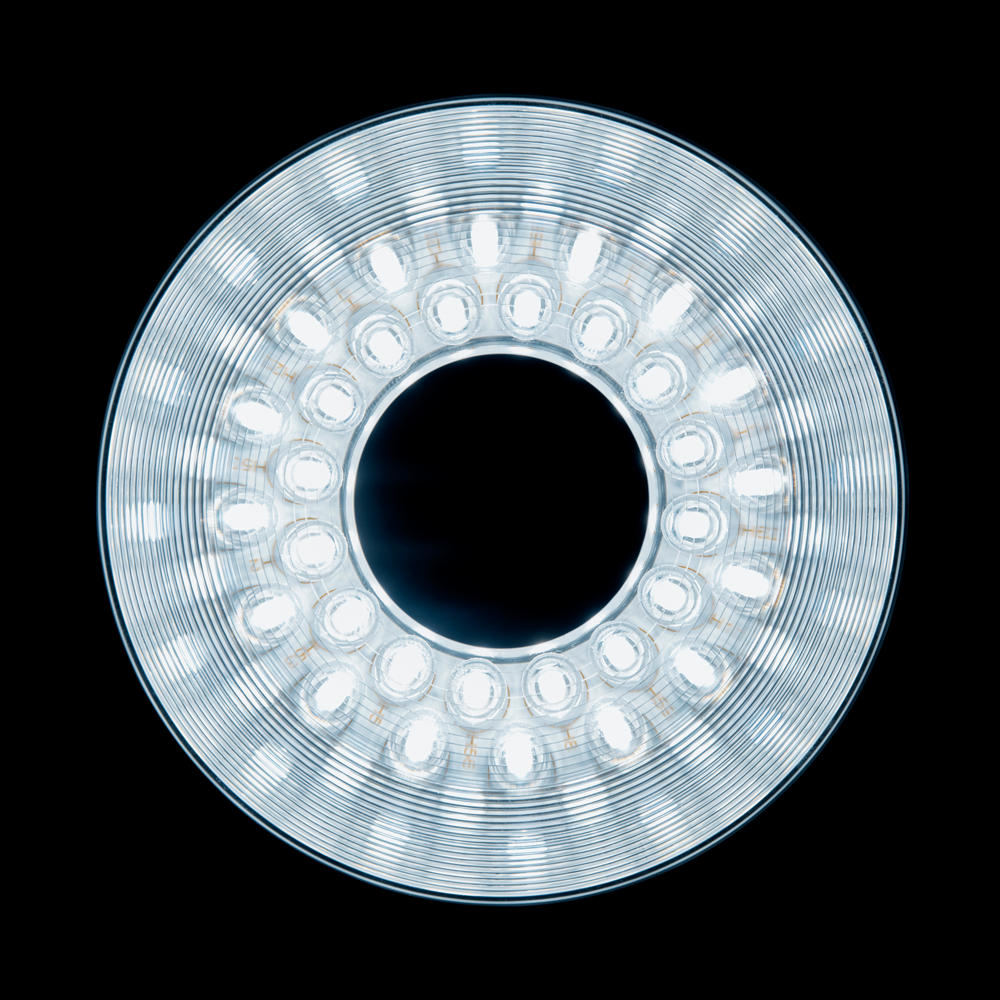

Khung ô

Đèn LED của đèn vòng ngoài có thể lọc ra ánh sáng xung quanh gây nhiễu. Điều này mang lại các lợi ích như chiếu sáng các vật liệu có màu với độ tương phản cao.

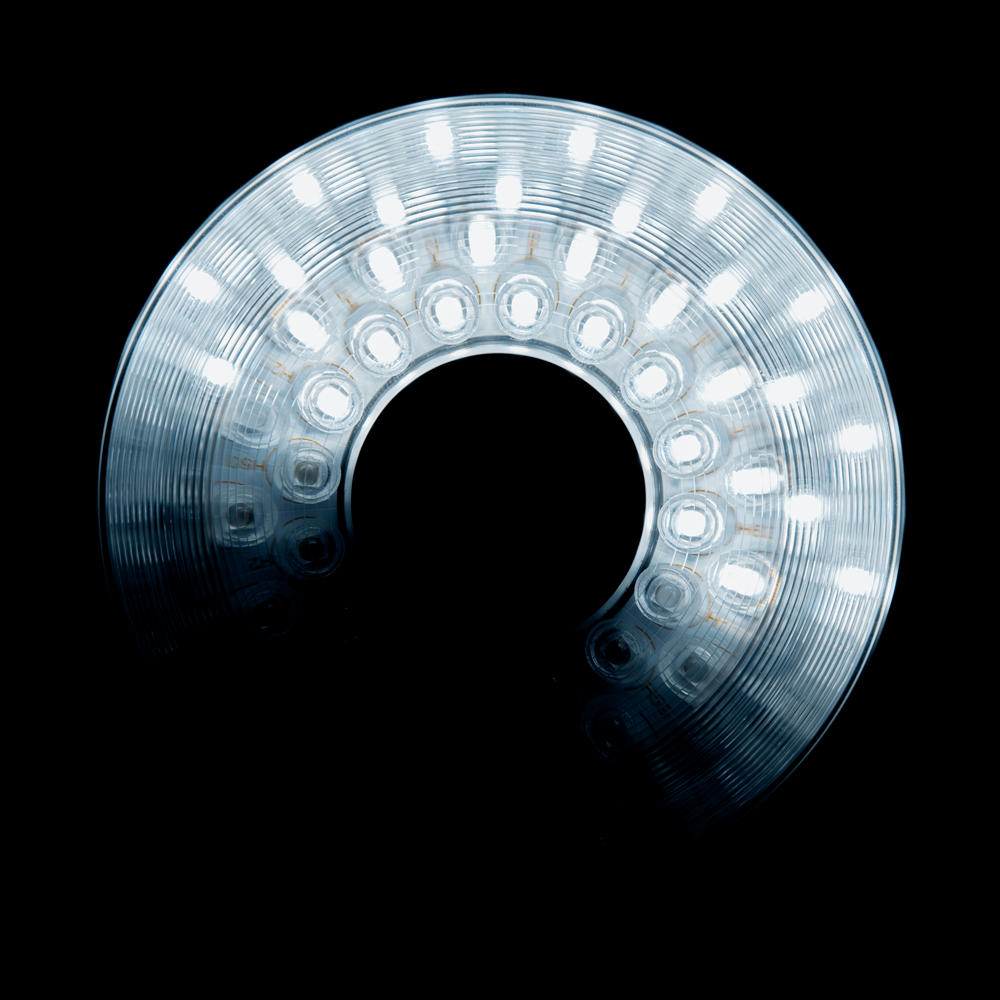

Chiếu sáng phân đoạn

Đèn vòng bao gồm 16 phân đoạn có thể được điều khiển riêng lẻ. Điều này đảm bảo ánh sáng được tối ưu hóa phù hợp với các đặc tính của mẫu của bạn.

Công thái học và thuận tiện để vận hành

ZEISS O-INSPECT duo không chỉ phải đáp ứng các tiêu chuẩn kỹ thuật cao nhất về chất lượng, độ tin cậy và tốc độ mà còn phải an toàn, tiện dụng và dễ sử dụng. Sự xuất sắc về mặt kỹ thuật của các linh kiện của chúng tôi chỉ phát huy đầy đủ nếu sản phẩm có thể dễ dàng vận hành như dự định. Đó là lý do tại sao chúng tôi đã trang bị cho ZEISS O-INSPECT duo những tính năng hữu ích.

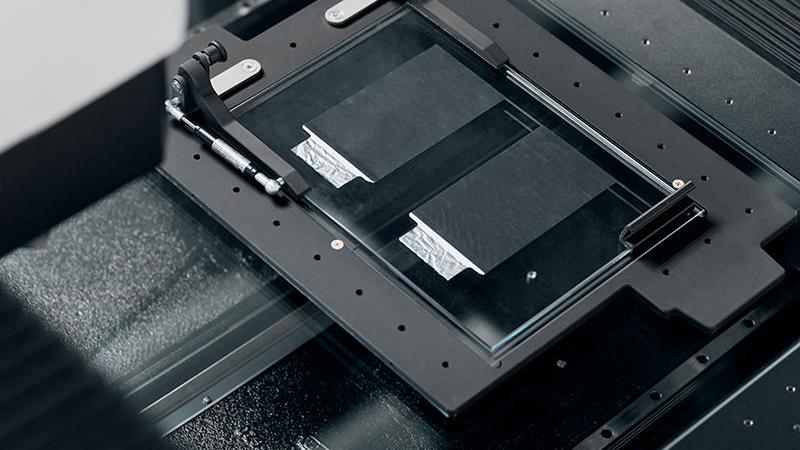

Kiện tùy chọn

Kiện tùy chọn phù hợp với mẫu phẳng và cho phép vận chuyển dễ dàng cũng như cố định an toàn trên máy.

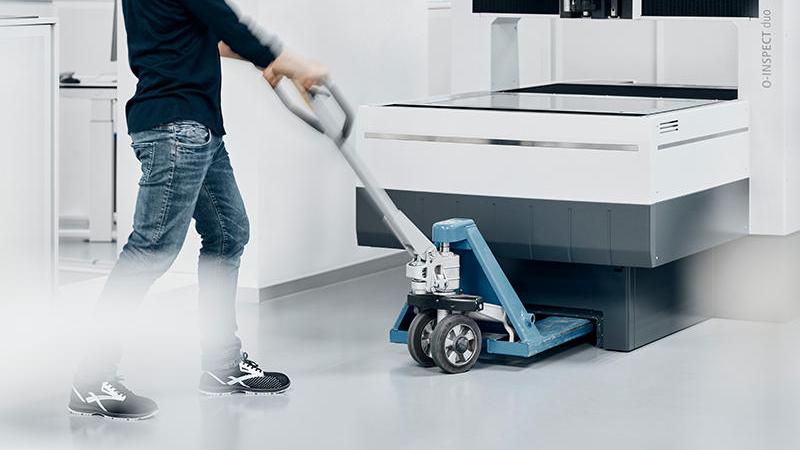

Mặt trước có thể tháo rời

Nhờ mặt trước có thể tháo rời, ZEISS O-INSPECT duo có thể được vận chuyển thuận tiện và dễ dàng đến vị trí mong muốn và được định vị tối ưu thông qua xe nâng.

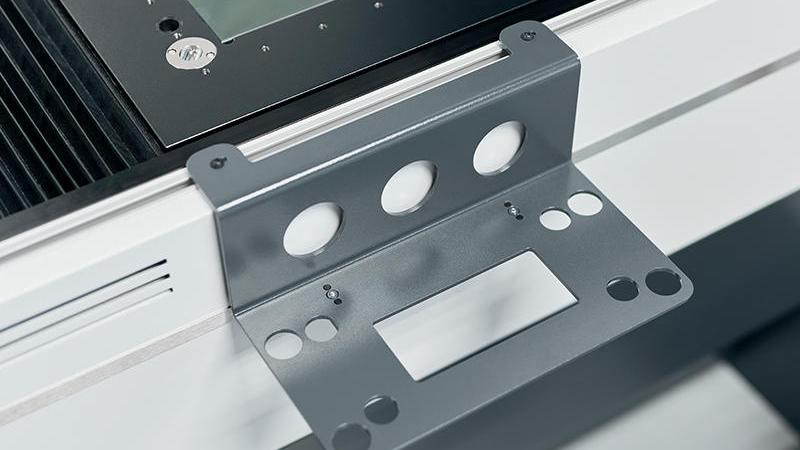

Giá đỡ bảng điều khiển

Giá đỡ bảng điều khiển có thể được đặt linh hoạt ở bất kỳ phía nào của máy, đảm bảo khả năng tiếp cận và khả năng hoạt động tối ưu.

CALYPSO hay ZEN core? Cả hai.

ZEISS O-INSPECT duo có hai chương trình phần mềm chuyên dụng với các chức năng cụ thể cho các nhiệm vụ kính hiển vi và đo lường. Do đó, người vận hành từ các lĩnh vực tương ứng không cần phải tìm hiểu một phần mềm mới.

ZEISS CALYPSO để kiểm soát chất lượng tối ưu

Kết hợp với ZEISS CALYPSO, máy đo tọa độ ZEISS khai thác tối đa tiềm năng của chúng. Tối ưu hóa kiểm soát chất lượng của bạn: Phần mềm hỗ trợ bạn trước, trong và sau khi đo. Đo lường và phân tích mẫu của bạn với một loạt các chức năng khác nhau và tận dụng tối đa máy đo tọa độ của bạn.

Tự động tạo kế hoạch kiểm tra từ PMI: ZEISS CALYPSO tự động tạo kế hoạch kiểm tra dựa trên dữ liệu PMI bao gồm tất cả các tính năng và đặc điểm liên quan.

Phiên bản của các kế hoạch kiểm tra khác nhau: Bạn có thể theo dõi lại tất cả các bước của mình vì tất cả các biến thể của kế hoạch kiểm tra đều được đánh số phiên bản. Bạn không phải làm việc với các bản sao khác nhau vì mọi thứ được quản lý trực tiếp trong kế hoạch kiểm tra.

Thực hiện và tối ưu hóa các chiến lược đo lường: Công cụ tạo tích hợp được sử dụng cho các chiến lược đo lường để áp dụng các chiến lược đo lường cụ thể theo từng công ty hoặc để tối ưu hóa các kế hoạch kiểm tra của bạn dựa trên các khuyến nghị của ZEISS.

Trực quan hóa mạnh mẽ các kết quả đo: Với ZEISS PiWeb reporting, ZEISS CALYPSO cung cấp một công cụ chuyên nghiệp tích hợp để thiết kế giao thức nhằm tạo ra các hình ảnh trực quan có ý nghĩa về kết quả đo lường của bạn.

Tìm hiểu thêm về ZEISS CALYPSO

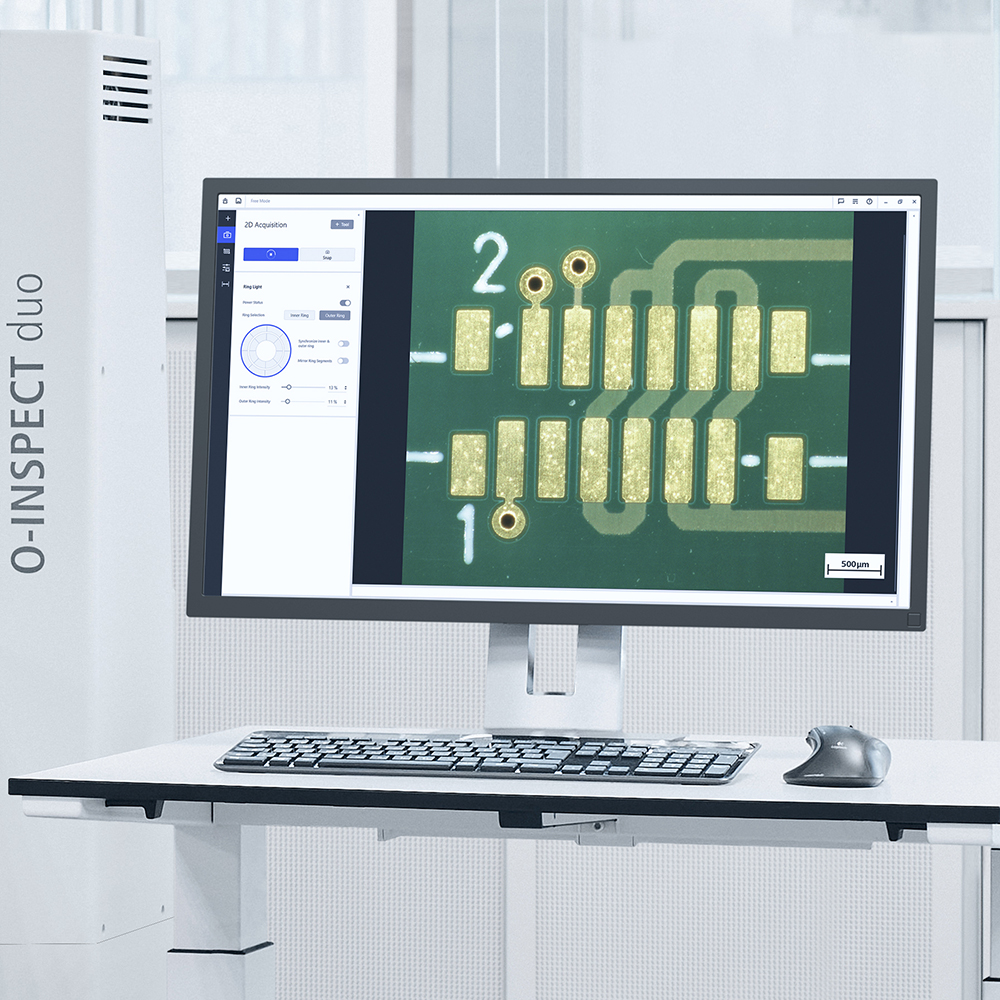

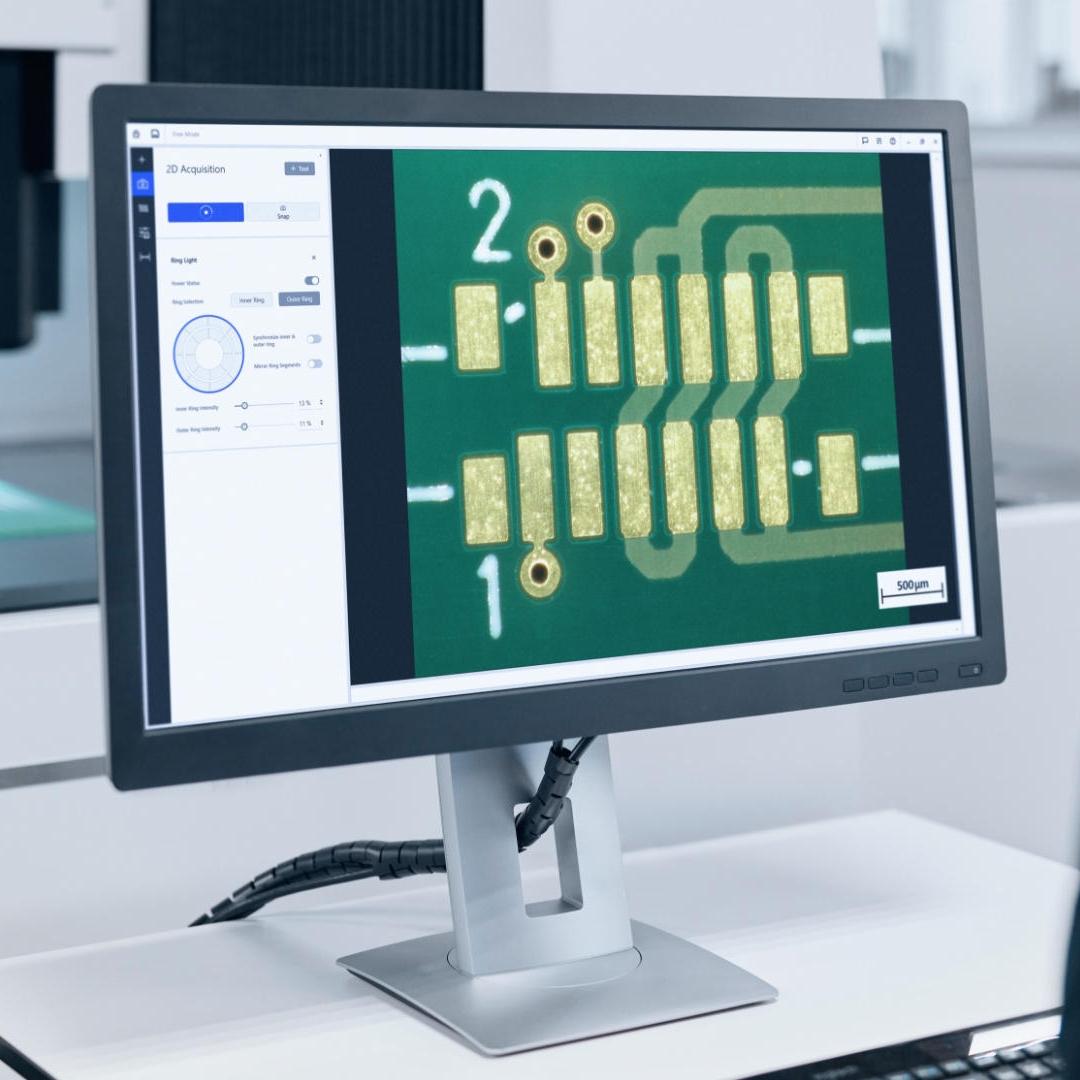

Kính hiển vi đa phương thức, kết nối với ZEISS ZEN core

ZEN core không chỉ xử lý hình ảnh kính hiển vi: Phần mềm này là bộ công cụ hình ảnh, phân đoạn, phân tích và kết nối dữ liệu toàn diện nhất cho kính hiển vi đa phương thức trong các phòng thí nghiệm vật liệu kết nối. Nó cũng cung cấp các chức năng mở rộng như phân chia hình ảnh, ghép (đo giao thoa) và phát hiện lỗi tự động.

Một giao diện cho tất cả kính hiển vi ZEISS: ZEN core cung cấp cho bạn một giao diện người dùng thống nhất cho kính hiển vi và camera ZEISS. Thực hiện quy trình làm việc đa phương thức và kết nối tất cả dữ liệu hình ảnh và phân tích giữa các hệ thống, phòng thí nghiệm và địa điểm.

Hình ảnh tiên tiến và phân tích tự động: ZEN core là trung tâm chỉ huy của bạn để thiết lập các chức năng hình ảnh, phân đoạn và phân tích tự động của kính hiển vi ánh sáng hỗn hợp.

Giải pháp hạ tầng cho phòng thí nghiệm kết nối: ZEN core cung cấp cơ sở hạ tầng cho các môi trường phòng thí nghiệm kết nối và hợp nhất tất cả các giải pháp hình ảnh và kính hiển vi ZEISS của bạn trong một giao diện người dùng duy nhất.

Tìm hiểu thêm về ZEISS ZEN core

Chi tiết kỹ thuật


Kích thước	8/6/3
Camera	ZEISS Discovery.V12 scout 160 c, camera màu 5 MP, 2646 x 2056 pixel
Chiếu sáng	Đèn LED vòng 16 phân đoạn với đèn LED trắng, đèn hắt sáng lên và đèn hắt sáng ngược đồng trục
Khoảng cách làm việc tính bằng mm	55
Thu phóng cơ học	12 x
Trường nhìn tối đa tính bằng mm	16,1 x 12
Đầu dò tiếp xúc tương thích	ZEISS VAST XXT – TL1/TL3
Công suất	100 kg
Độ chính xác tiếp xúc và quang học	1D: 1,5 μm + L/250 2D: 1,8 μm + L/250 μm 3D: 2,2 μm + L/250 μm
Phần mềm	ZEISS CALYPSO (để đo lường) ZEISS ZEN core (dùng cho kính hiển vi)


      Ví dụ áp dụng

    Xem video ứng dụng và xem các mẫu khác nhau, chẳng hạn như nhựa y tế, tấm lưỡng cực hoặc bảng mạch in đang được đo và kiểm tra như thế nào với ZEISS O-INSPECT duo.

Nội dung Bên thứ ba đã bị Chặn

Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

Đo lường và kiểm tra các linh kiện điện tử với ZEISS O-INSPECT duo
Nội dung Bên thứ ba đã bị Chặn

Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

Đo và kiểm tra các tấm lưỡng cực với ZEISS O-INSPECT duo
Nội dung Bên thứ ba đã bị Chặn

Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

Đo lường và kiểm tra nhựa y tế với ZEISS O-INSPECT duo

Giờ đây, chúng ta có nhiều không gian hơn để xem xét các linh kiện và không còn cần phải cắt mẫu khi sử dụng kính hiển vi

Michael Zeller Quản lý cấp cao Công nghệ đo lường & giám sát thiết bị kiểm tra, Zollner Elektronik AG


      Xem bản ghi mô phỏng của chúng tôi với các tính năng, phần mềm và cách sử dụng tốt nhất

    Trải nghiệm ZEISS O-INSPECT duo vận hành thực tế và xem hội thảo trực tuyến về sản phẩm của chúng tôi để biết những thông tin thú vị từ các nhà quản lý sản phẩm, mô phỏng phần mềm và lời nhận xét đầu tiên từ một trong những khách hàng thí điểm của chúng tôi. Trong phần này, bạn sẽ tìm hiểu cách kết hợp kính hiển vi và đo lường trong một thiết bị duy nhất giúp cải thiện quy trình đảm bảo chất lượng của bạn.

Nội dung Bên thứ ba đã bị Chặn

Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".
