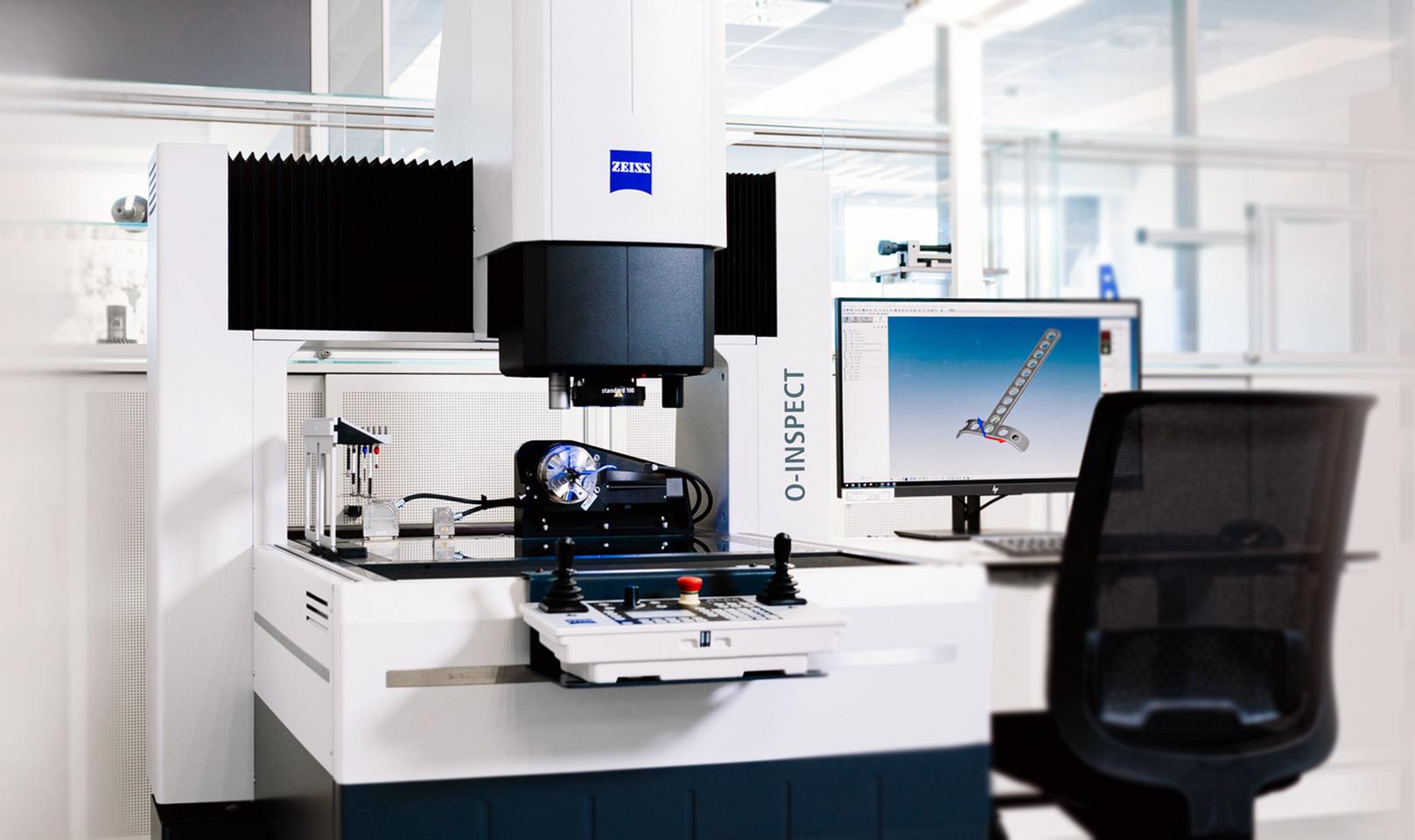

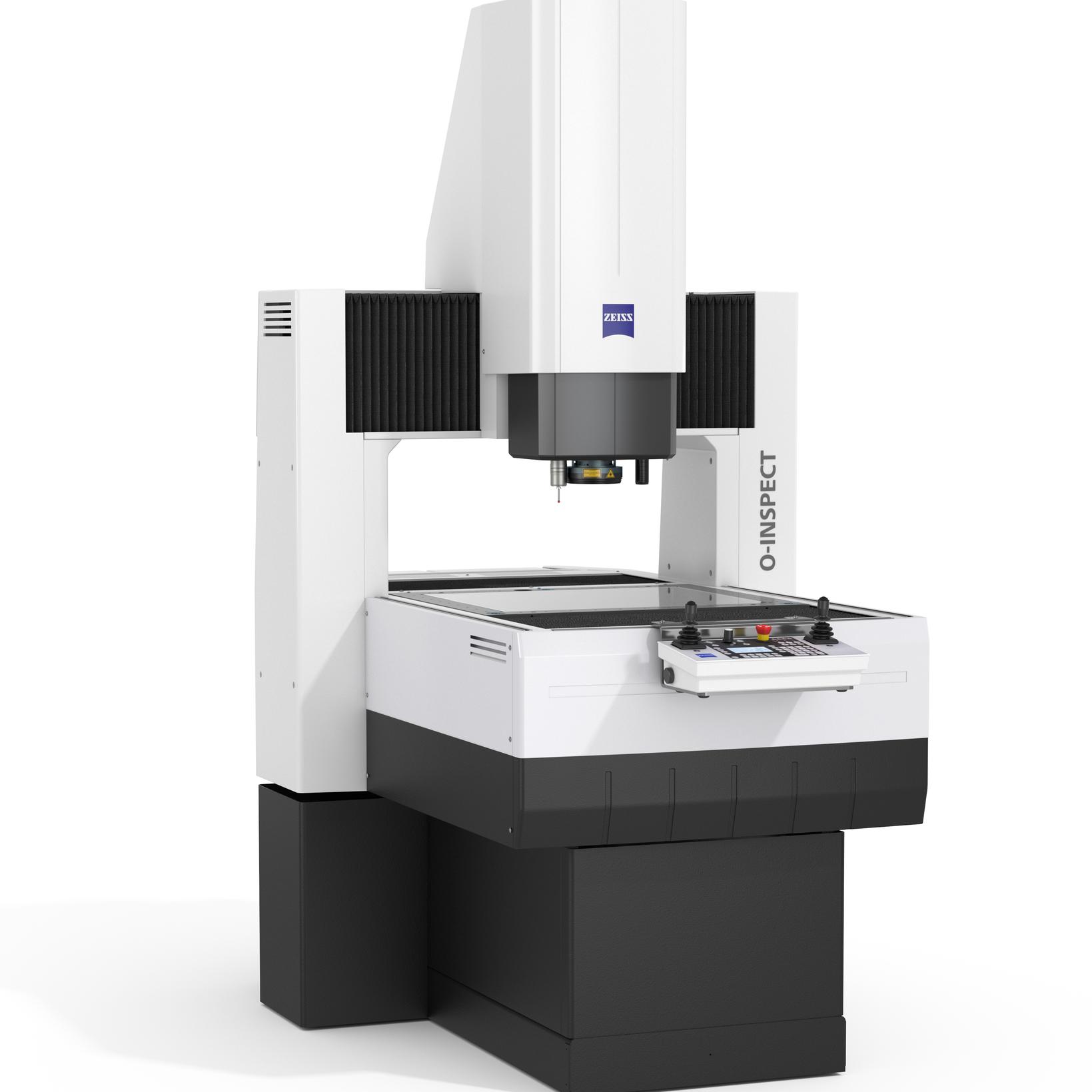

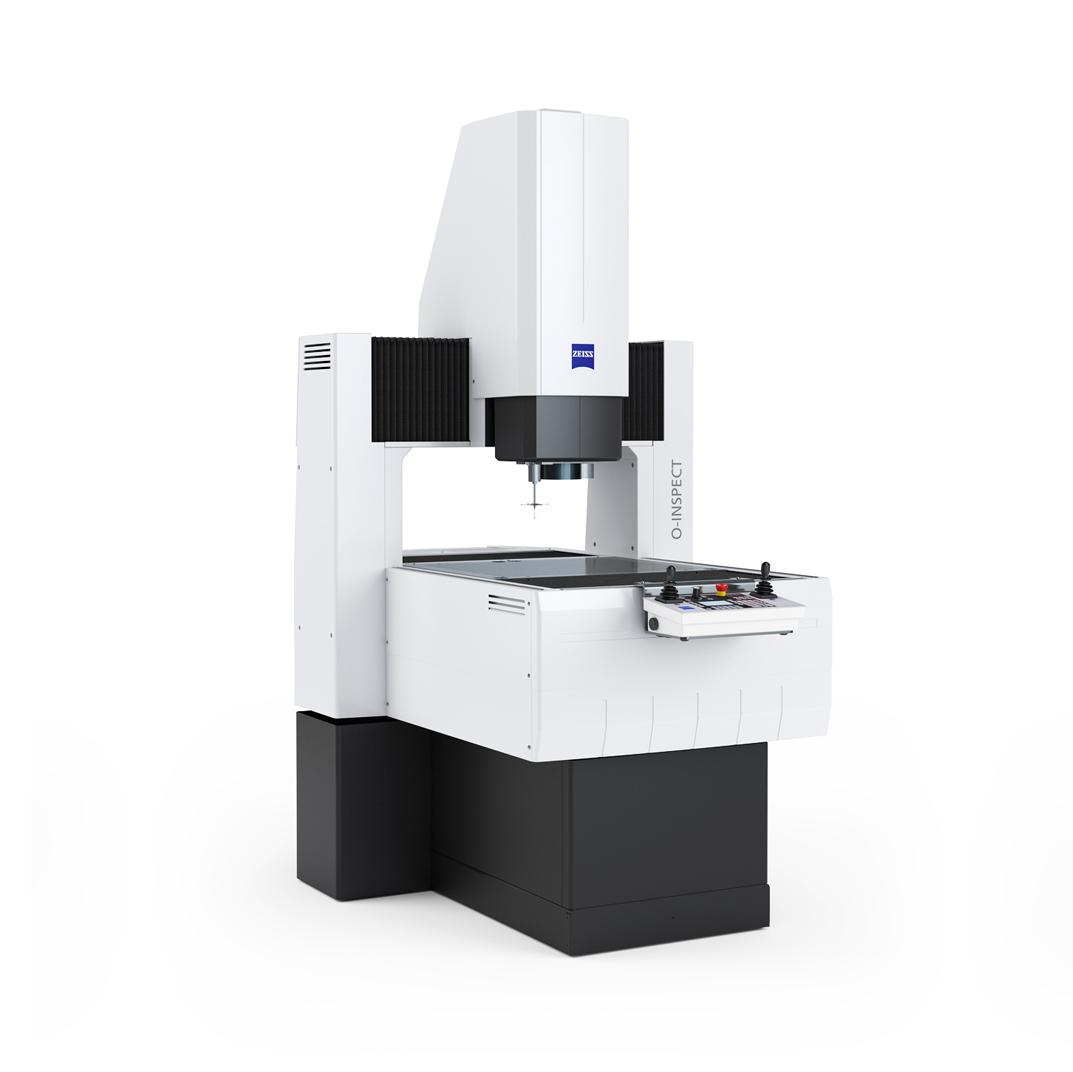

ZEISS O-INSPECT

Giải pháp quang học với cảm ứng phù hợp

Máy đo đa cảm biến ZEISS O-INSPECT cho phép đo tối ưu từng đặc tính theo tiêu chuẩn ISO-10360 - quang học hoặc tiếp xúc.

Trường nhìn lớn với độ phân giải hình ảnh cao
Các phép đo tiếp xúc 3D nhanh chóng và chính xác
Đo quang học cho các bề mặt nhạy cảm
Tăng độ tin cậy trong thời gian ngắn hơn

Tính năng

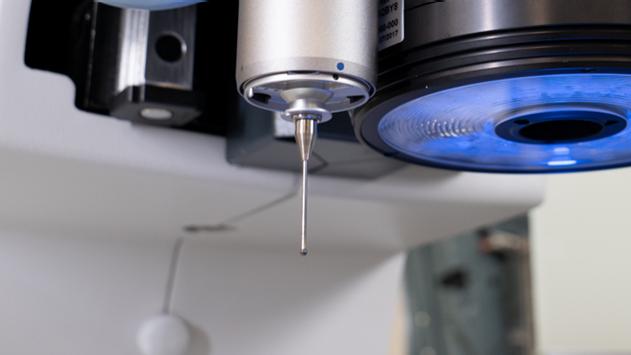

Các phép đo tiếp xúc 3D nhanh chóng và chính xác

ZEISS VAST XXT mang đến khả năng quét với độ chính xác cao bằng cách ghi lại một lượng lớn điểm đo chỉ trong một lần di chuyển – đây là điểm độc đáo trong danh mục thiết bị này.

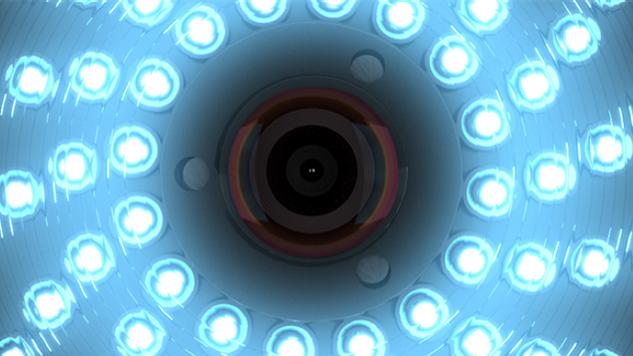

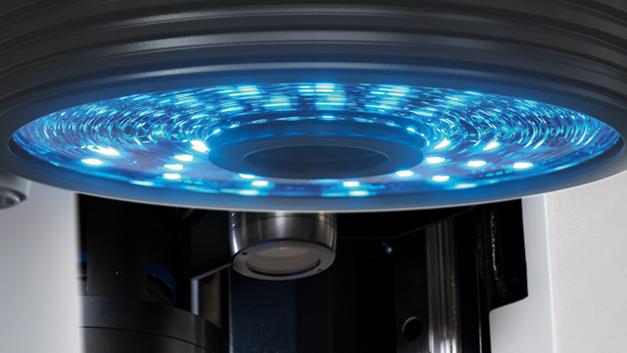

Đèn vòng

Đèn vòng bao gồm bốn vòng với mười sáu đèn LED màu xanh lam và mười sáu đèn LED màu đỏ có thể được điều khiển riêng lẻ theo tám phân đoạn. Cùng với quang học được đồng bộ hóa, đèn LED màu cho phép người vận hành lọc ánh sáng xung quanh gây mất tập trung và chiếu sáng, ví dụ như các vật liệu màu có độ tương phản cao.

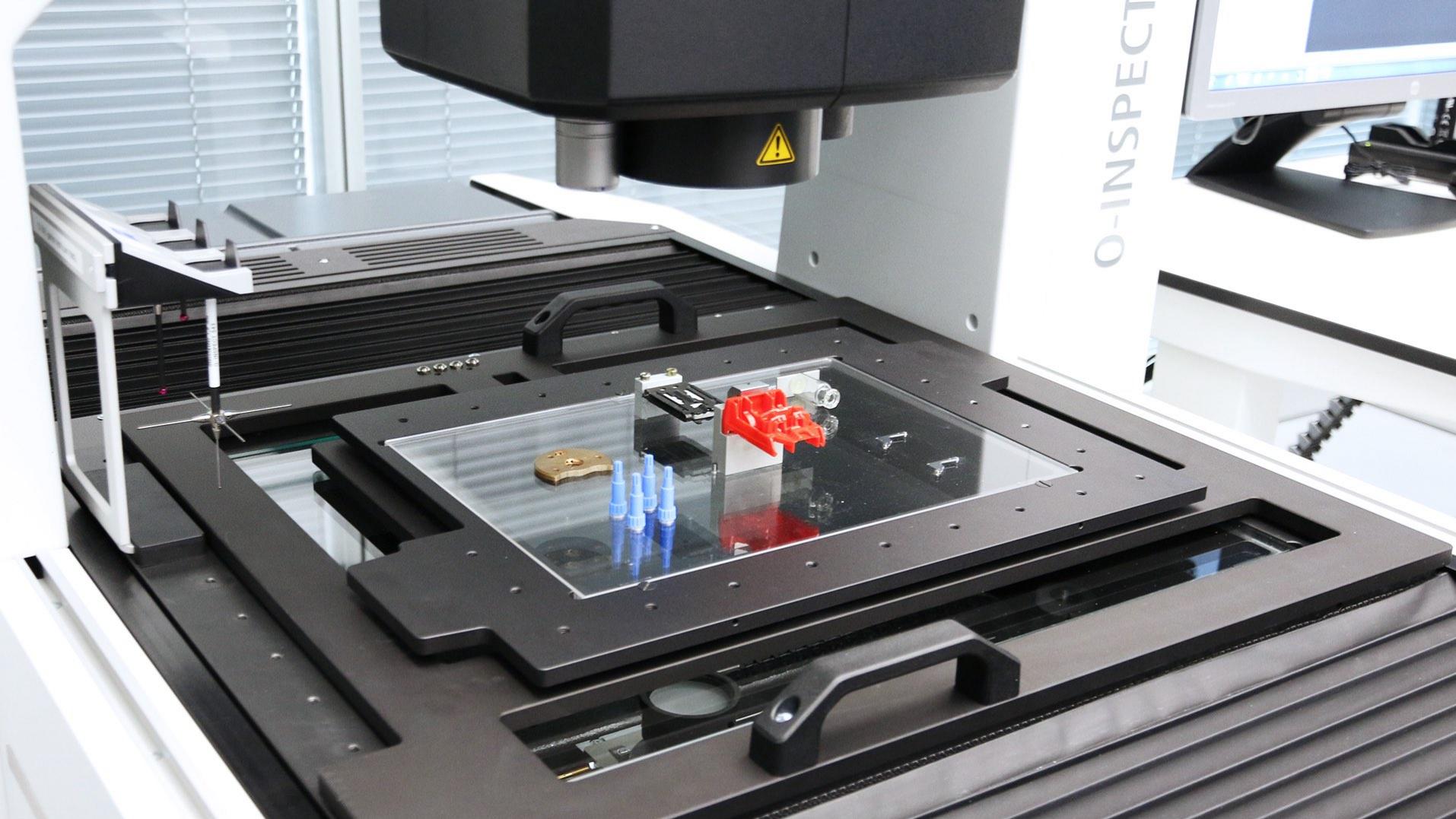

Tăng độ tin cậy trong thời gian ngắn hơn

Hệ thống pallet tích hợp với giao diện thu nhiệt độ tự động giúp bạn tiết kiệm thời gian và đảm bảo độ tin cậy cao hơn.

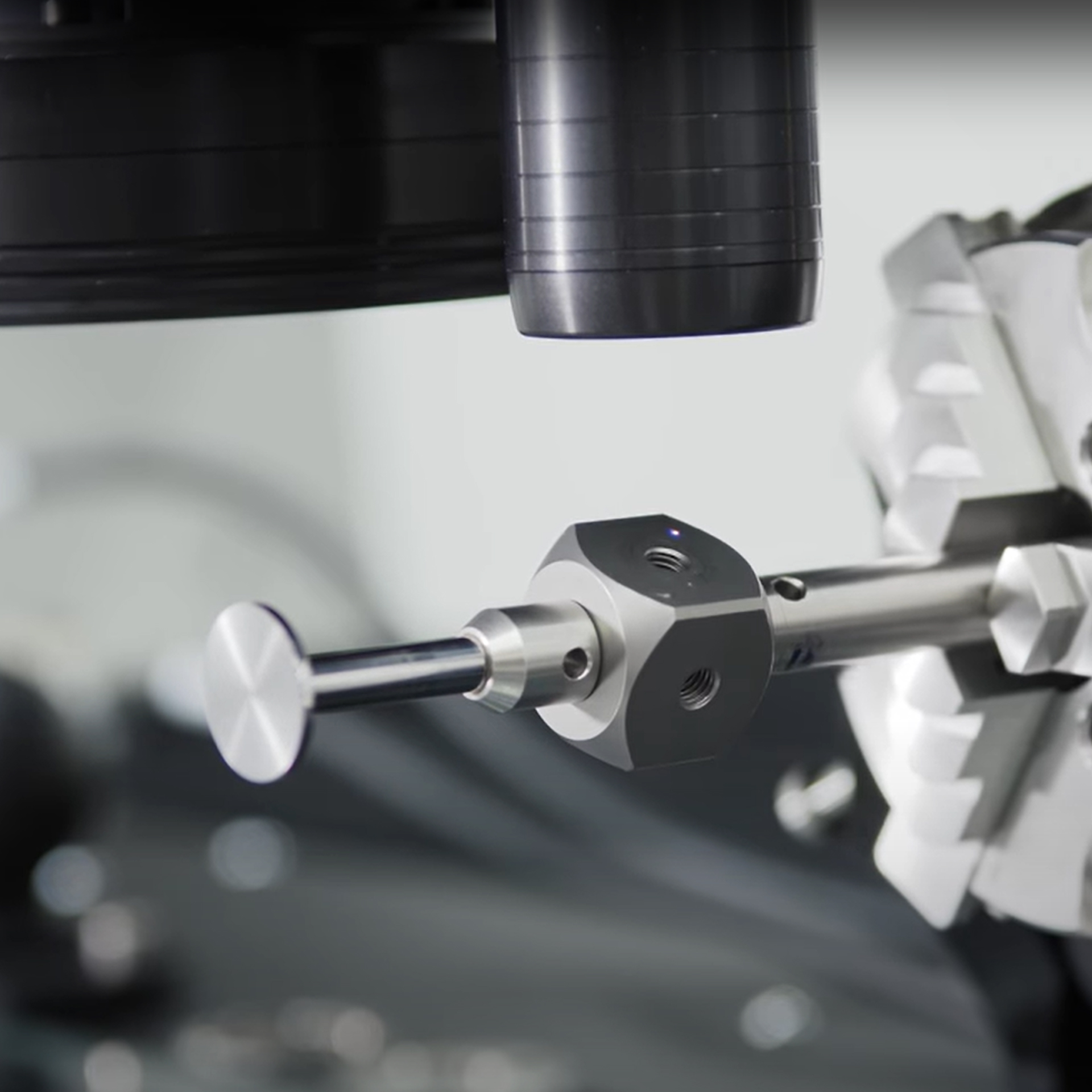

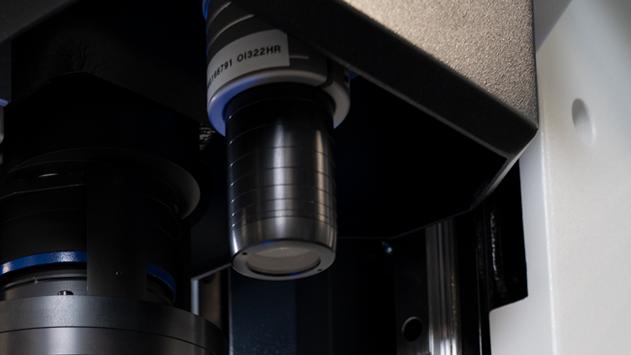

Đo quang học cho các bề mặt nhạy cảm

ZEISS DotScan cho phép thu thập cấu trúc bề mặt (topography) của phôi mà không cần tiếp xúc. Có sẵn dưới dạng tùy chọn khi bạn có các bề mặt nhạy cảm, phản chiếu hoặc có độ tương phản thấp gây khó khăn cho việc sử dụng các cảm biến khác.

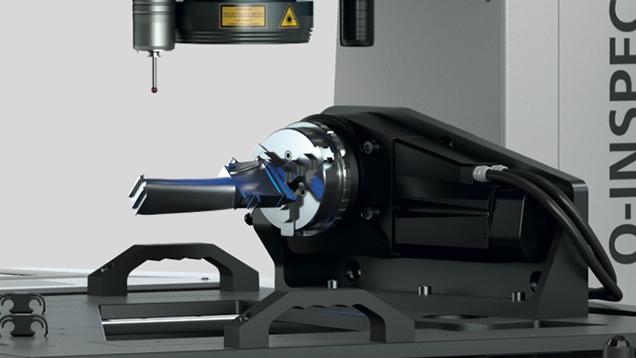

Độ chính xác từ mọi phía

Bàn xoay tùy chọn giúp tăng cường khả năng của ZEISS O-INSPECT với một trục quay có thể lập trình, cho phép kiểm tra các đặc tính từ mọi phía. Bạn có tùy chọn tích hợp nó trong một kiện để đạt được các vị trí khác nhau và rút ngắn thời gian thiết lập.

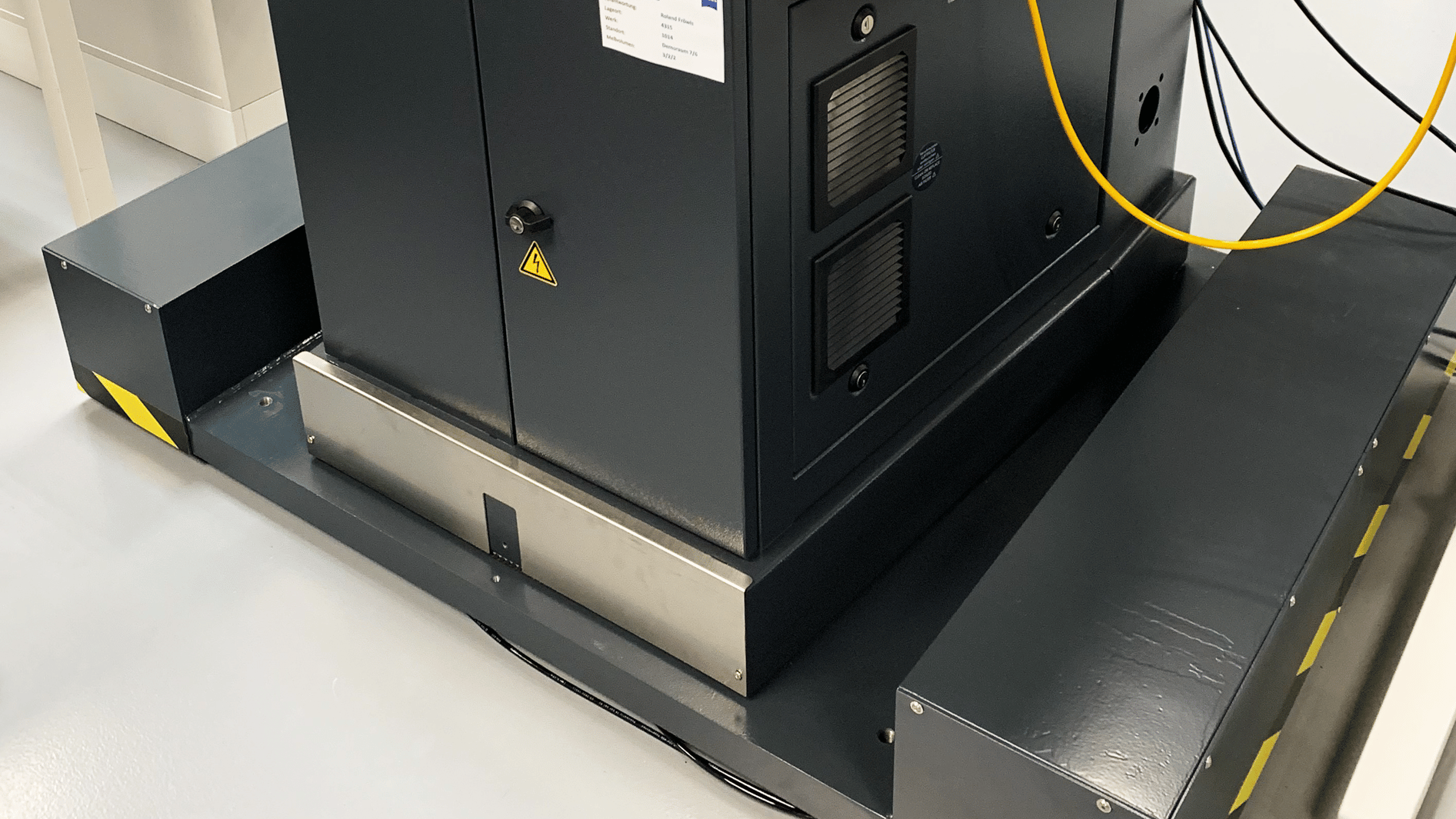

Giảm độ không chính xác của phép đo

Địa chấn có ở mọi vị trí lắp đặt ở các mức độ khác nhau và có thể dẫn đến phép đo sai.  Điều này có thể được khắc phục bằng tùy chọn cách nhiệt rung động bằng khí nén. Chống rung bằng khí nén có thể điều chỉnh lại có sẵn cho cả ba kích cỡ. Cần thiết cho các ứng dụng với tùy chọn cảm biến định vị 240.

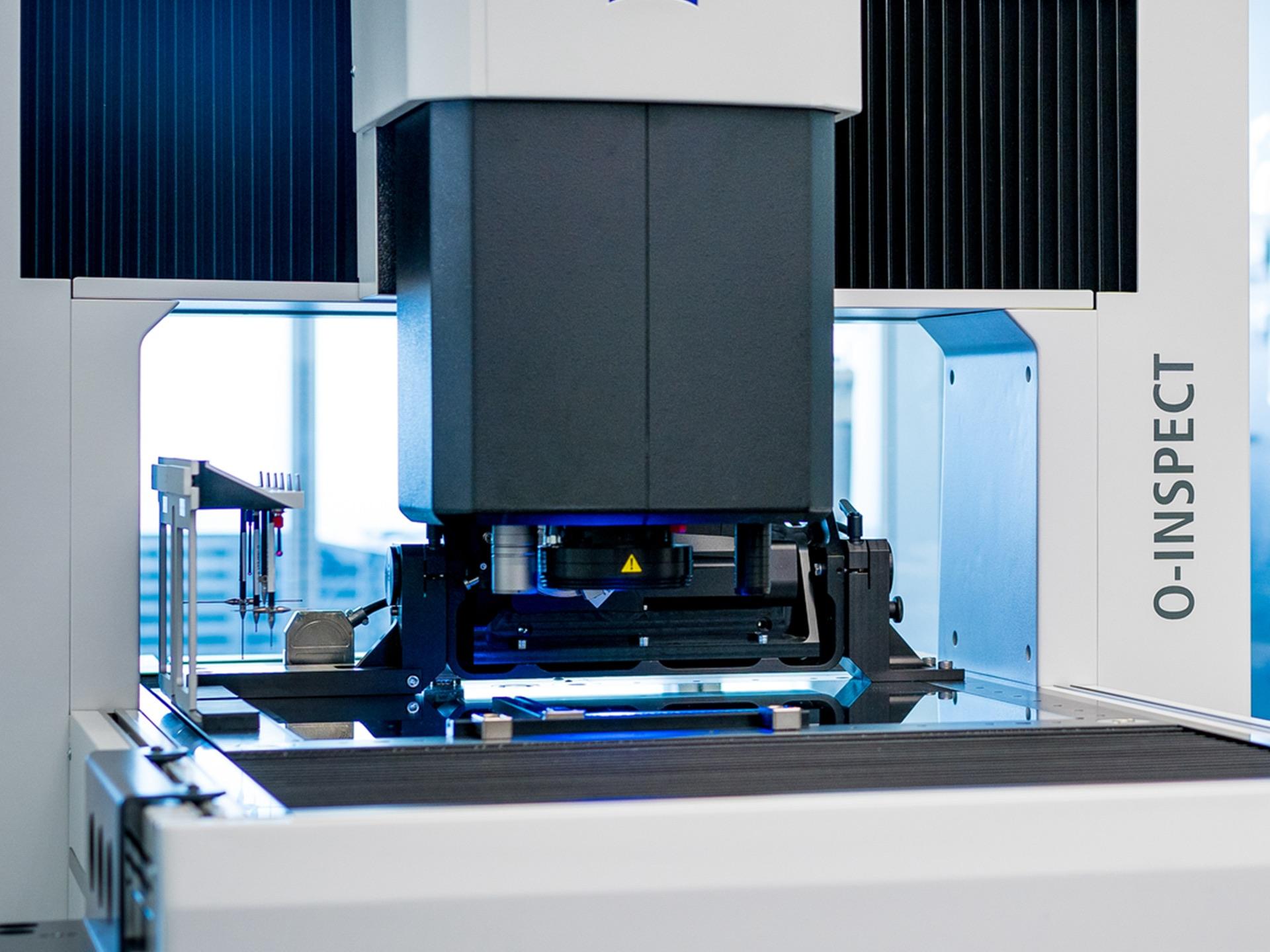

Trường nhìn lớn với độ phân giải hình ảnh cao

Cảm biến camera ZEISS Discovery.V12 cung cấp độ phóng đại thay đổi. Các tùy chọn cảm biến khác nhau tiêu chuẩn 100, định vị 160 và định vị 240 cho phép độ phân giải cao hơn để chụp ngay cả những chi tiết nhỏ nhất.

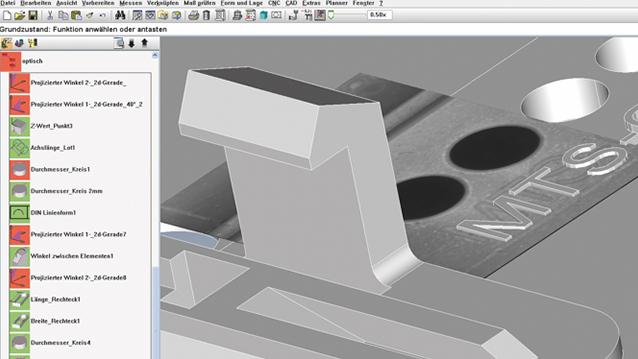

Phần mềm phù hợp với mọi ứng dụng

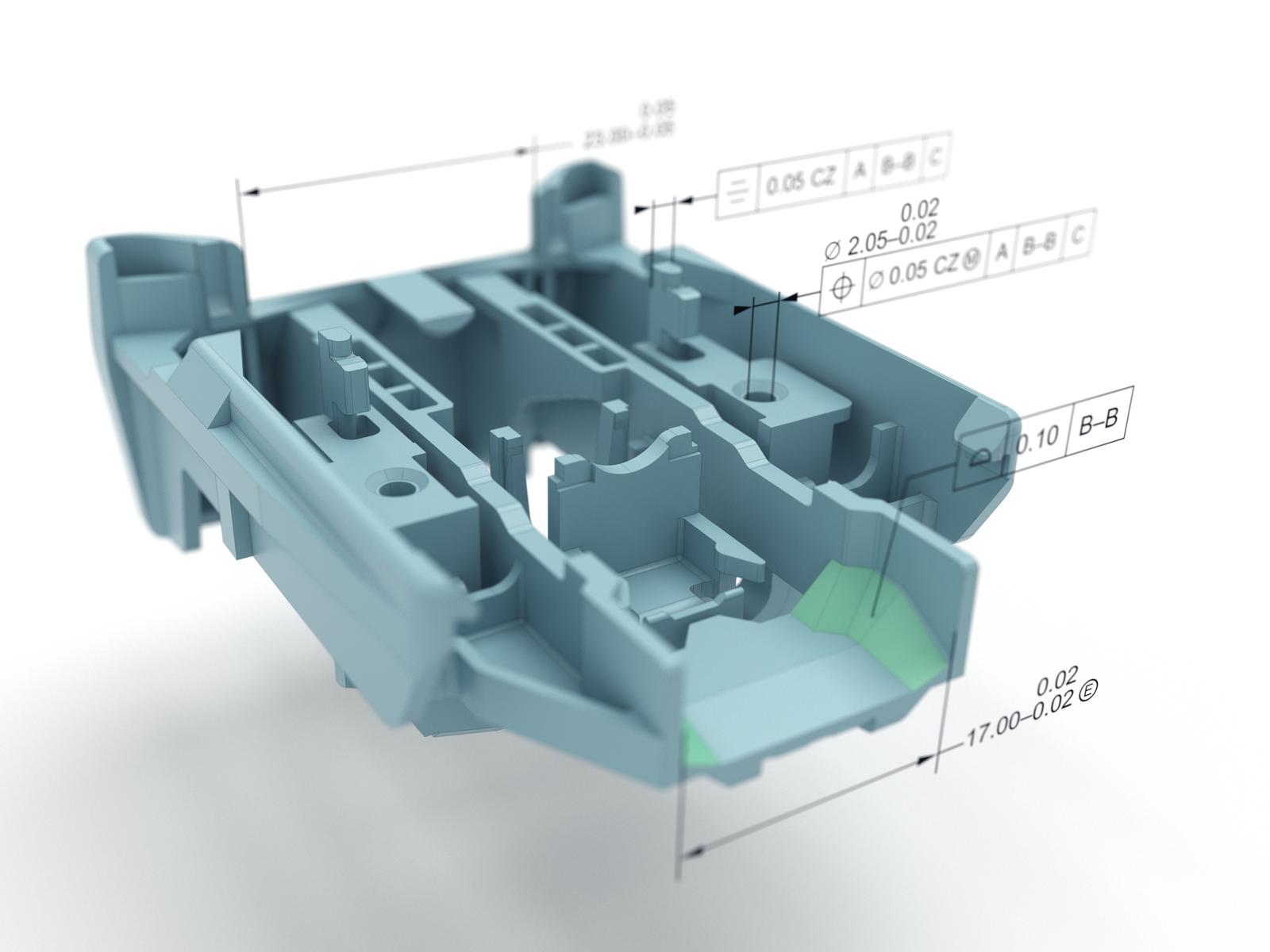

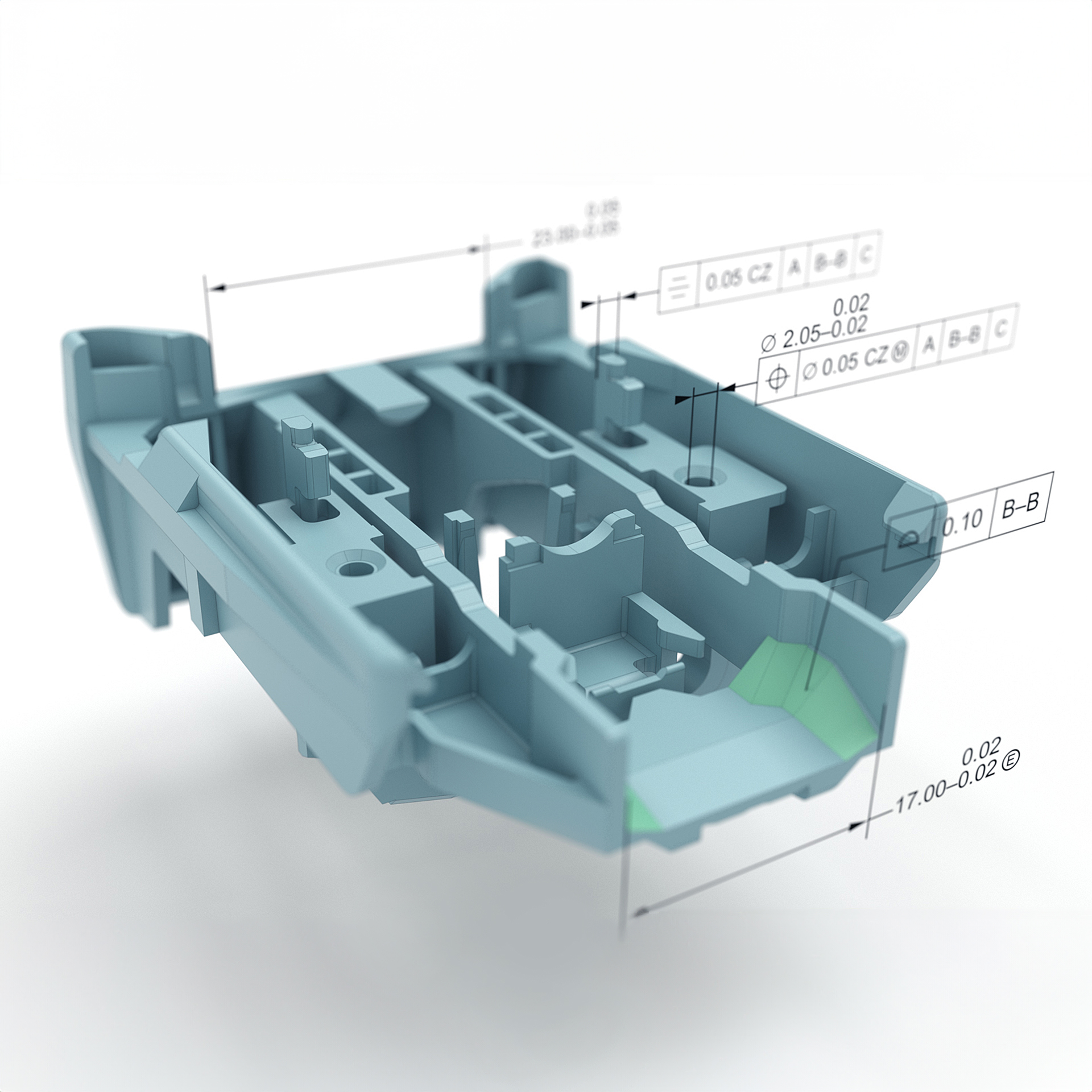

ZEISS CALYPSO cung cấp các tùy chọn trực quan hóa được cải thiện để giúp bạn tiết kiệm thời gian. Các mô hình CAD có thể được hiển thị chồng lên nhau và có thể nhìn thấy nhanh chóng các độ lệch (THỰC TẾ đến MỤC TIÊU). Nhờ có nhiều lựa chọn, ZEISS CALYPSO cũng cung cấp các công cụ phù hợp cho các yêu cầu đặc biệt.

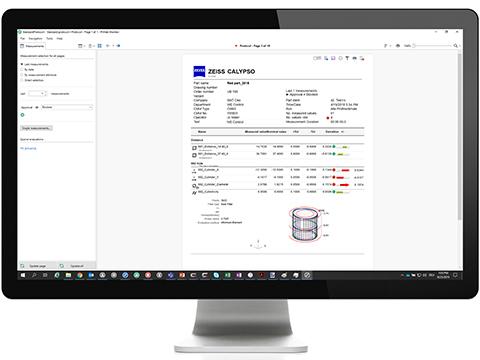

Báo cáo chuyên nghiệp và có thể thực hiện

ZEISS PiWeb reporting cung cấp tài liệu và trực quan hóa dữ liệu đo lường chỉ với một cú nhấp chuột, mang đến cho bạn những hiểu biết hữu ích về các bộ phận và quy trình của mình.

Quang học tuyệt vời

Trường nhìn rộng
Độ nét hình ảnh cao

Cảm biến camera ZEISS Discovery.V12 mang đến mức độ phóng đại khác nhau. So với các ống kính thông thường, nó cung cấp trường nhìn lớn hơn gấp bốn lần cũng như độ trung thực hình ảnh xuất sắc ngay cả ở các khu vực ngoại vi. Kết quả: giảm thời gian đo và độ chính xác tối đa.
Hai tùy chọn cảm biến mới, định vị 160 và định vị 240, cho phép độ phân giải quang học cao hơn. Việc sử dụng các bộ cảm biến thay thế cho phép độ phân giải quang học gấp 1,6 hoặc 2,4 lần so với biến thể 100 tiêu chuẩn.

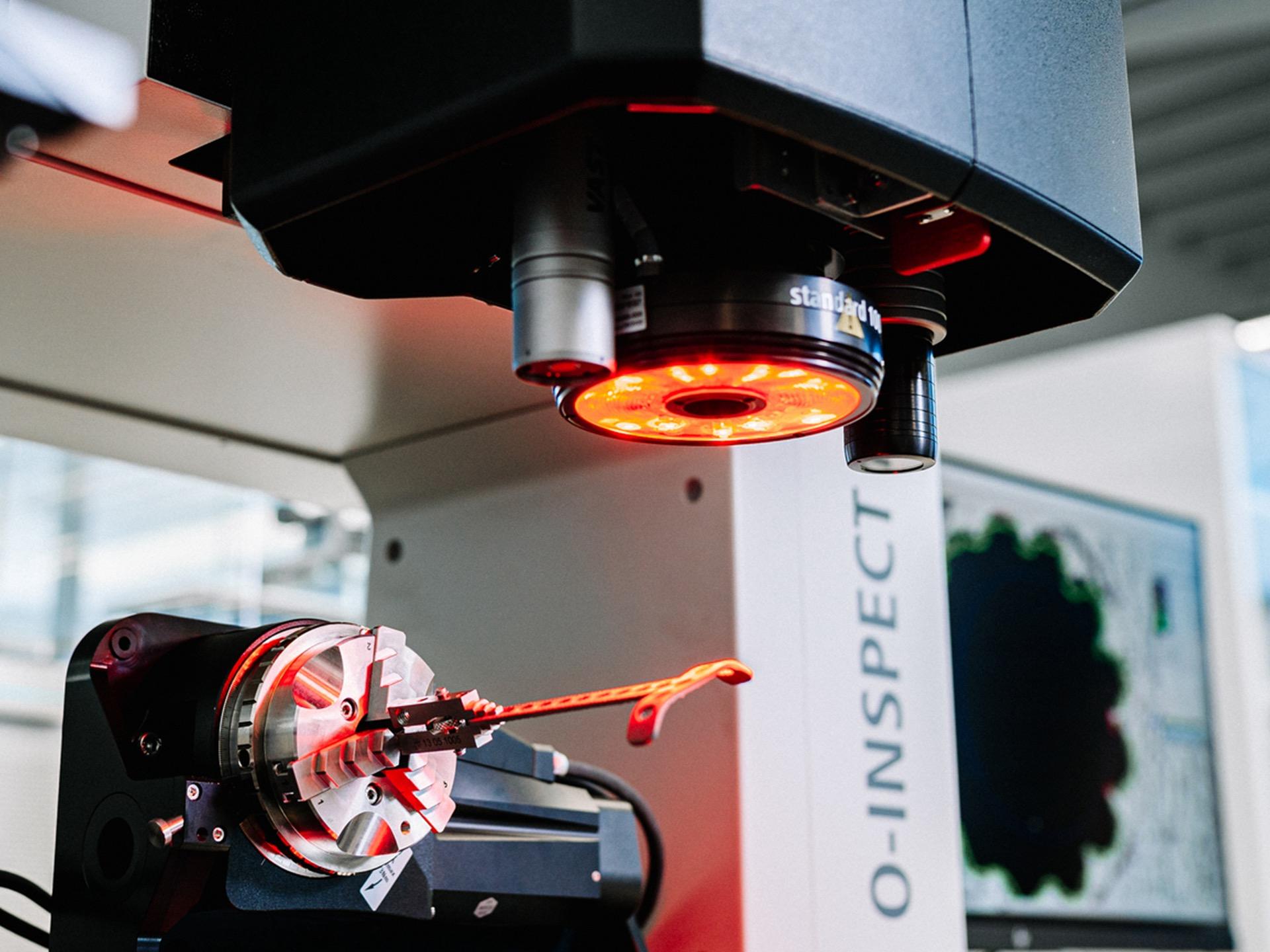

Độ tương phản tối ưu
Hệ thống đèn chiếu sáng ZEISS O-INSPECT

Cần hình ảnh có độ tương phản cao để có kết quả chính xác. ZEISS O-INSPECT có hệ thống đèn chiếu sáng rất linh hoạt cho mục đích này. Các hình dạng, kết cấu và màu sắc bề mặt cực kỳ khác nhau có thể được chiếu sáng để có thể nhận ra các góc tới khác nhau, các cạnh nổi bật rõ ràng.

Công nghệ đa cảm biến

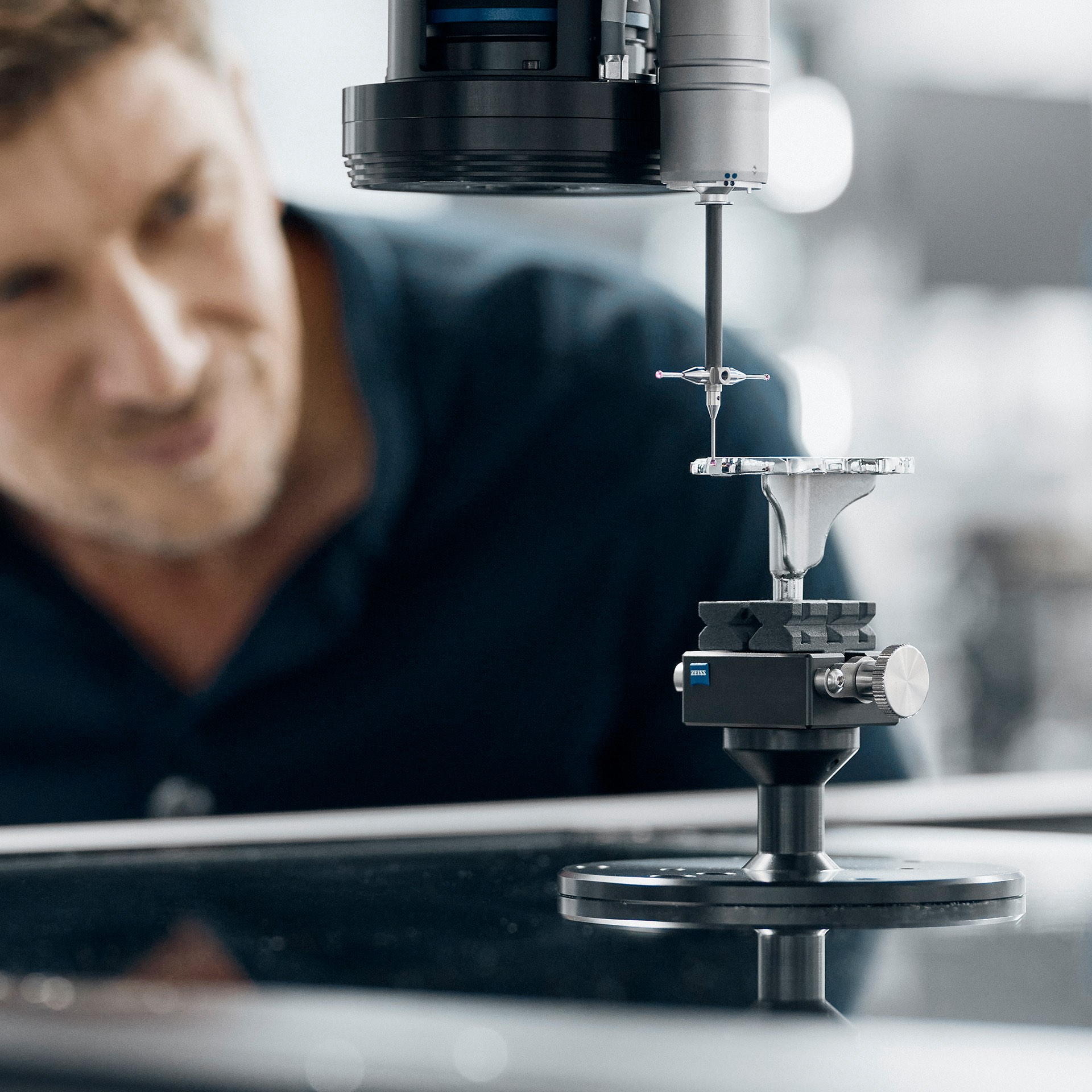

Đo lường tiếp xúc

Sự lựa chọn đúng đắn khi yêu cầu độ chính xác rất cao. Đầu dò tiếp xúc như ZEISS VAST XXT quét bề mặt linh kiện từng điểm một. Nó cũng bổ sung chức năng quét, do đó cung cấp thông tin về hình thức của các tính năng.

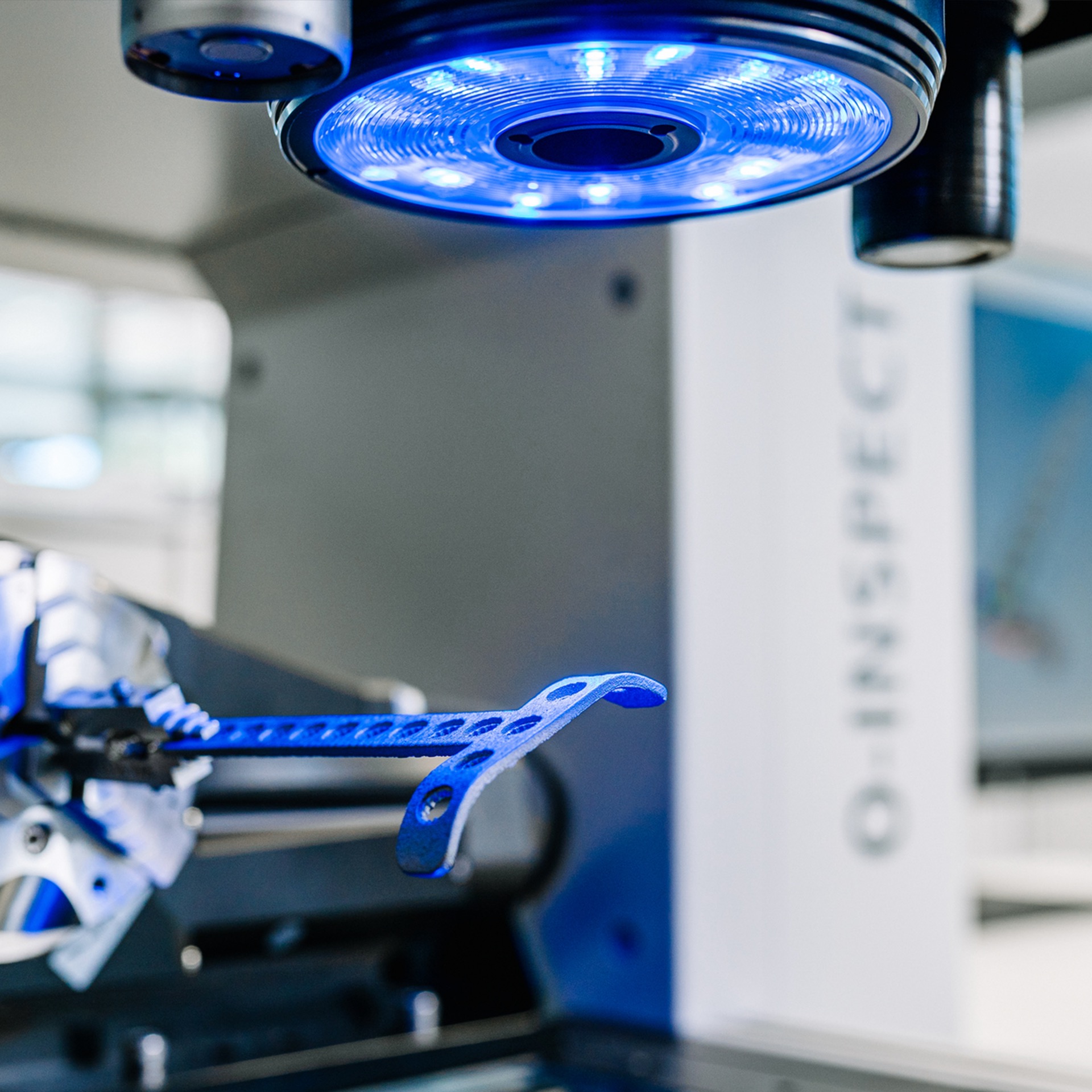

Đo quang học

Ống kính thu phóng ZEISS Discovery.V12 cung cấp trường nhìn lớn, không bị biến dạng để đo kết quả với độ chính xác tuyệt vời và giảm đáng kể thời gian đo.

Ánh sáng trắng

ZEISS DotScan, một cảm biến ánh sáng trắng sắc sai, cho phép thu thập cấu trúc bề mặt (topography) của phôi mà không cần tiếp xúc. Được sử dụng khi các bề mặt nhạy cảm, phản chiếu hoặc có độ tương phản thấp gây khó khăn cho việc sử dụng các cảm biến khác.

Sự kết hợp hoàn hảo giữa thị giác và xúc giác

Nội dung Bên thứ ba đã bị Chặn

Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

Phần mềm

Một phần mềm cho tất cả các công việc đo lường

ZEISS O-INSPECT không hề "tiết kiệm" khi nói tới phần mềm, bởi vì với ZEISS CALYPSO, bạn đang sử dụng phần mềm đo lường phổ quát của chúng tôi – phần mềm này cũng được dùng trên các máy đo tọa độ cầu (portal measuring machines) như ZEISS CONTURA.

ZEISS CALYPSO gây ấn tượng với khái niệm vận hành trực quan kết hợp sự đa dạng về chức năng và tính linh hoạt. Việc lập trình được thực hiện bằng cách nhấp vào các yếu tố đo mong muốn trên mô hình CAD bằng chuột hoặc thậm chí đơn giản hơn bằng cách thăm dò, bất kể loại cảm biến nào, cùng với khả năng nhận diện yếu tố đo tự động.

Các tùy chọn phần mềm khác nhau cung cấp các công cụ phù hợp cho các yêu cầu đặc biệt, chẳng hạn như chức năng đường cong tiêu chuẩn của O-INSPECT hoặc công cụ phần mềm báo cáo đo lường tích hợp ZEISS PiWeb reporting.

Tìm hiểu thêm

Dữ liệu kỹ thuật cho ZEISS O-INSPECT

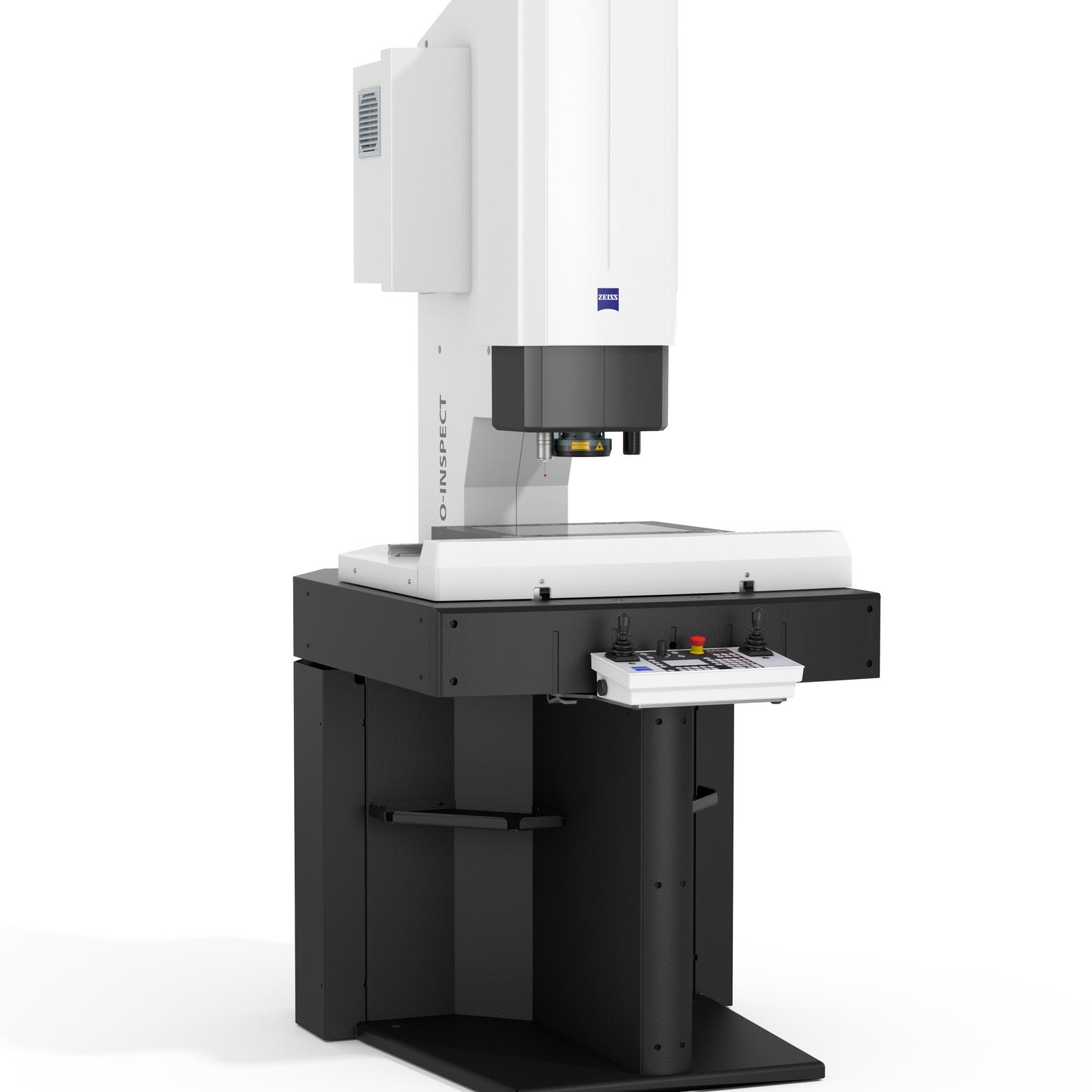

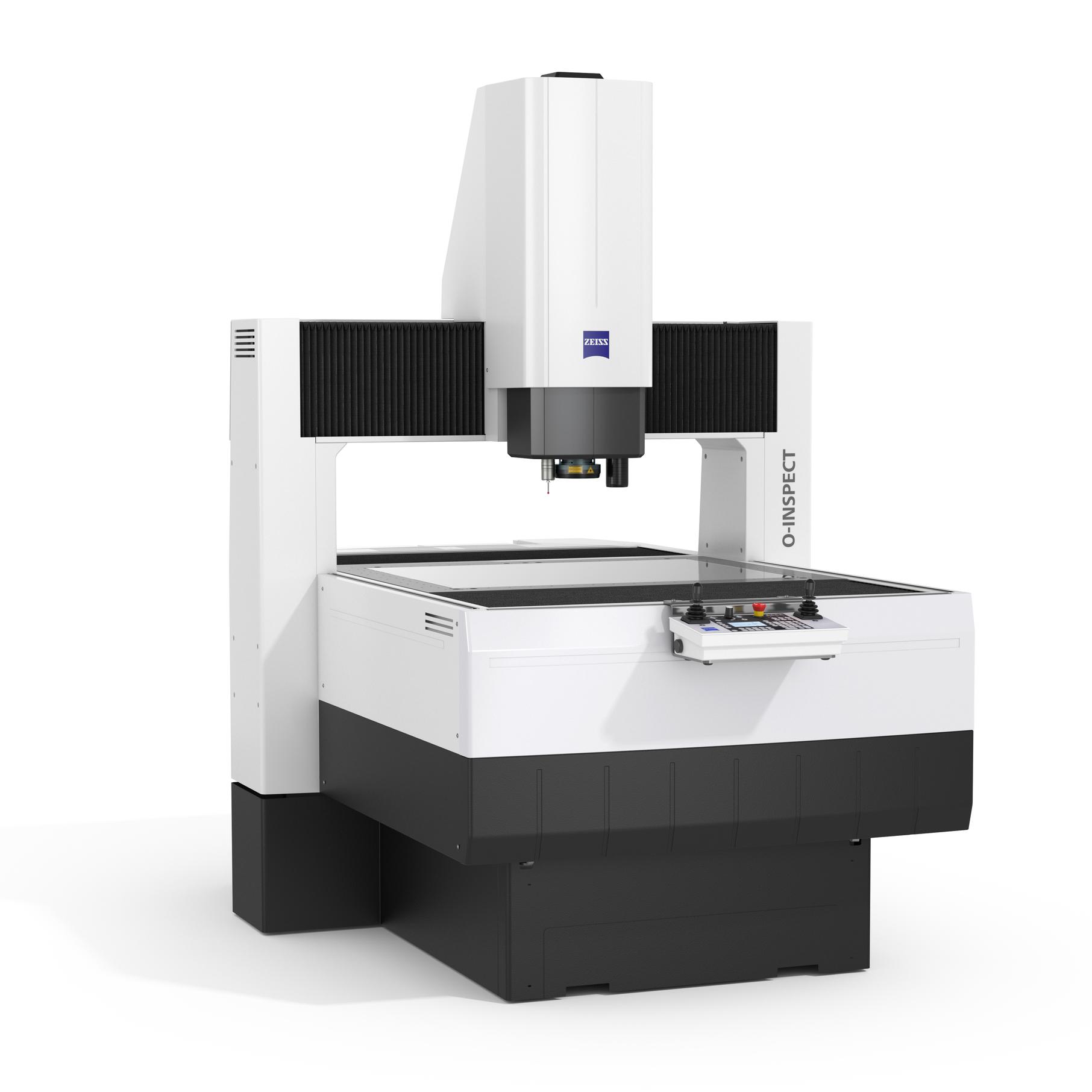

		ZEISS O-INSPECT 3/2/2 300x200x200 mm³	ZEISS O-INSPECT 5/4/3 5/4/3 500x400x300 mm³	ZEISS O-INSPECT 8/6/3 8/6/3 800x600x300 mm³
Thể tích đo		300 x 200 x 200 mm³	500 x 400 x 300 mm³	800 x 600 x 300 mm³
Sai số đo chiều dài MPE(E)	bằng 1D	1,6 µm + L/200 µm	1,4 µm + L/250 µm	1,5 µm + L/250 µm
	bằng 2D	1,9 µm + L/150 µm	1,6 µm + L/250 µm	1,8 µm + L/250 µm
	bằng 3D	2,4 µm + L/150 µm	1,9 µm + L/250 µm	2,2 µm + L/250 µm
Phần mềm		ZEISS CALYPSO
Cảm biến camera quang học 2D		ZEISS Discovery.V12
Tùy chọn	tiêu chuẩn 100	khoảng cách làm việc 87 mm, 0,5 x - 6,3 x, độ phân giải cảm biến 0,9 μm, FoV tối đa: 16,1 mm x 12,0 mm
	định vị 160	khoảng cách làm việc 55 mm, 0,8 x - 10 x, độ phân giải cảm biến 0,6 μm, FoV tối đa: 10,1 mm x 7,5 mm
	định vị 240	khoảng cách làm việc 30 mm, 1,2x - 15 x, độ phân giải cảm biến 0,4 μm, FoV tối đa: 6,7 mm x 5,0 mm
Cảm biến tiếp xúc		ZEISS VAST XXT
Tùy chọn	VAST XXT TL 1	chiều dài kim đo hướng tâm lên đến 40 mm (kim đo hình ngôi sao); đường kính kim đo từ 0,1 đến 8 mm
Tùy chọn	VAST XXT TL 3	chiều dài kim đo hướng tâm lên đến 40 mm (kim đo hình ngôi sao); đường kính kim đo từ 0,1 đến 8 mm
