Kính hiển vi điện tử quét thông thường cho người mới bắt đầu

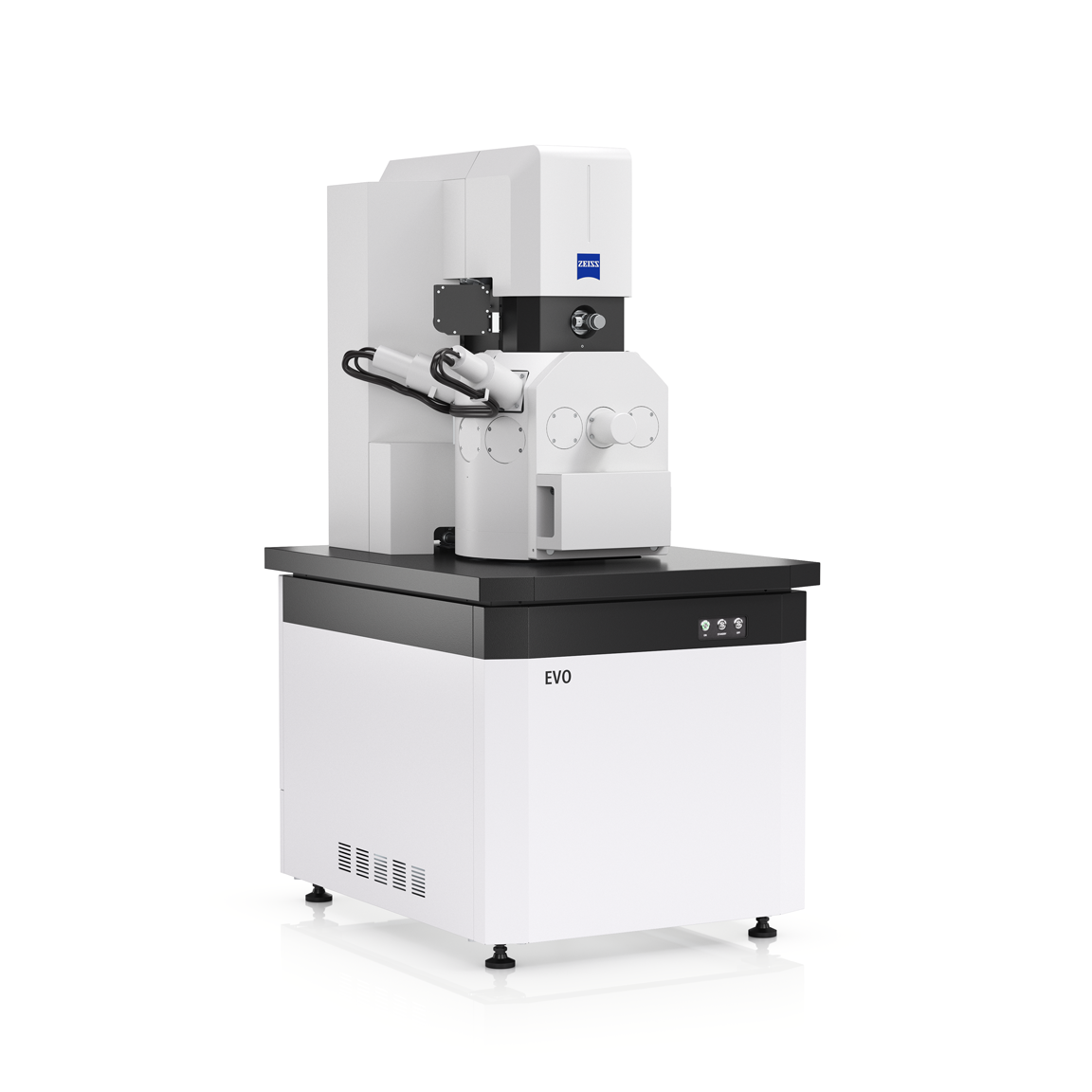

ZEISS EVO
Kính hiển vi điện tử đa năng kết hợp chất lượng dữ liệu với khả năng vận hành dễ dàng, trực quan
Các thiết bị trong dòng ZEISS EVO kết hợp kính hiển vi điện tử quét hiệu suất cao cùng với việc vận hành dễ dàng và thân thiện cho người dùng, chính những điều này đã thu hút cả chuyên gia và người dùng mới. Với nhiều tùy chọn có sẵn, ZEISS EVO có thể được điều chỉnh chính xác theo yêu cầu của bạn – bất kể bạn hoạt động trong lĩnh vực khoa học vật liệu hay phân tích lỗi và đảm bảo chất lượng công nghiệp thông thường.
Một giải pháp đa năng đa mục đích
Khả năng sử dụng tốt nhất
Chất lượng hình ảnh tuyệt vời
Tự động hóa quy trình làm việc và tính toàn vẹn dữ liệu
Đưa quy trình kiểm tra của bạn lên một tầm cao mới.
ZEISS EVO là hệ thống cơ bản cho người mới bắt đầu, với dây tóc làm từ vonfram hoặc LaB6, dành cho các tác vụ chụp hình ảnh lặp lại hàng ngày, ví dụ như phân tích vật liệu có độ phân giải cao, với quy trình làm việc phần lớn được hỗ trợ và tự động hóa. Hệ thống cung cấp sự linh hoạt cho các kích thước cấu trúc đơn giản hơn.
Lĩnh vực ứng dụng
Phân tích chất lượng và kiểm soát chất lượng
Phân tích lỗi và phân tích đứt gãy
Nghiên cứu Vật liệu
Kiểm tra độ sạch
Phân tích hình thái và hóa học của các hạt đáp ứng các tiêu chuẩn ISO 16232 và VDA 19 Phần 1 & 2
Phân tích tạp chất phi kim loại

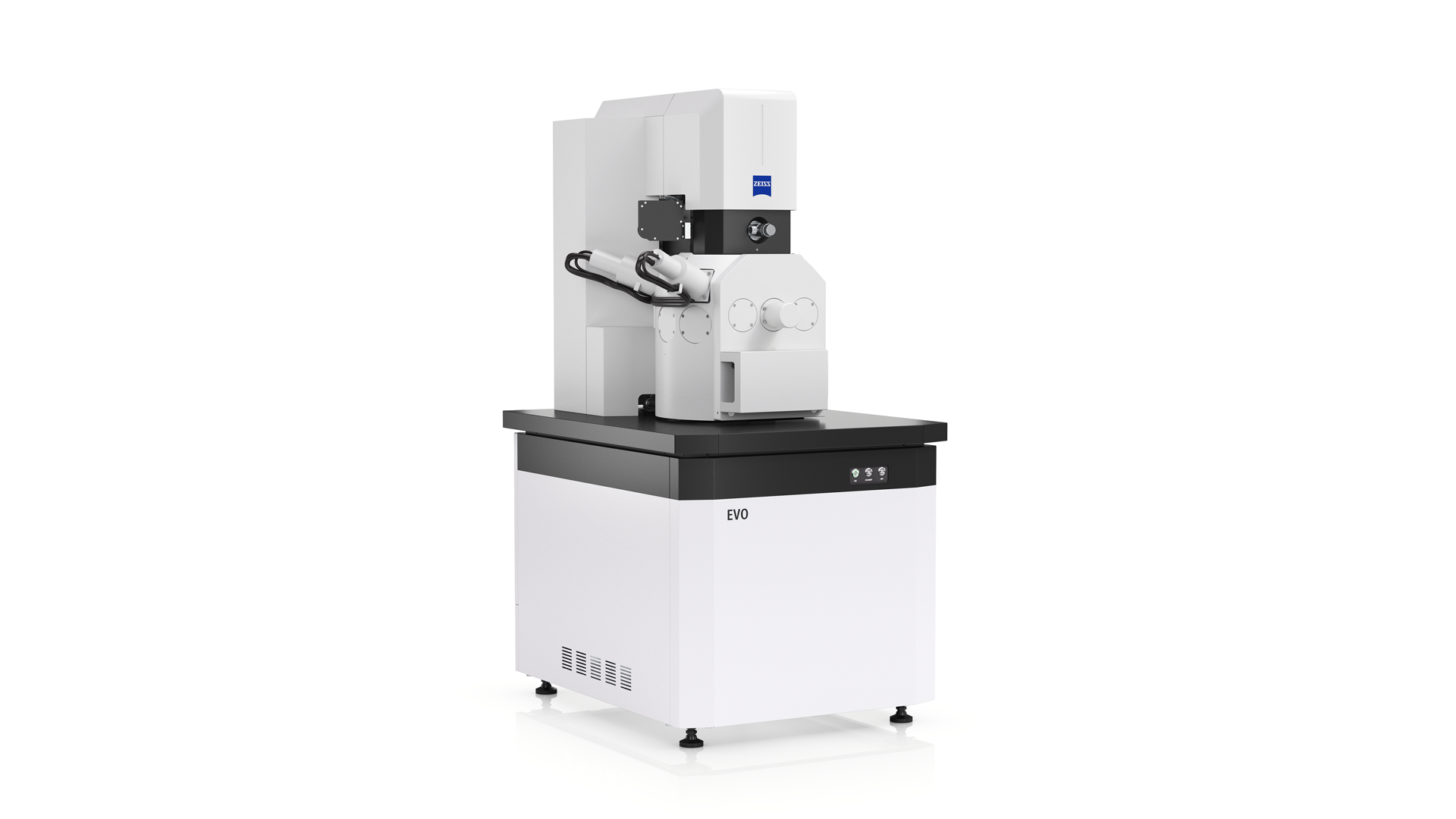

ZEISS EVO: Kính hiển vi điện tử đa năng kết hợp chất lượng dữ liệu với khả năng vận hành dễ dàng, trực quan
Đưa quy trình kiểm tra của bạn lên một tầm cao mới. ZEISS EVO cung cấp danh sách các tùy chọn cấu hình để đáp ứng các yêu cầu về giá cả và hiệu suất chính xác của bạn. Đáp ứng độ phân giải mong muốn với ứng dụng của bạn và chọn từ ba kích thước buồng mẫu.
Bạn cũng có thể chọn chế độ chân không cao, áp suất thay đổi hoặc áp suất môi trường xung quanh để phù hợp với loại mẫu của bạn. Sau đó, chọn giữa các đầu dò SE, BSE, EDX, VP và C2D để phù hợp với ứng dụng của bạn. Với ZEISS EVO, bạn sẽ tận hưởng những lợi ích của kính hiển vi điện tử quét (SEM) với mức giá phải chăng.
Ví dụ ứng dụng
Điện tử

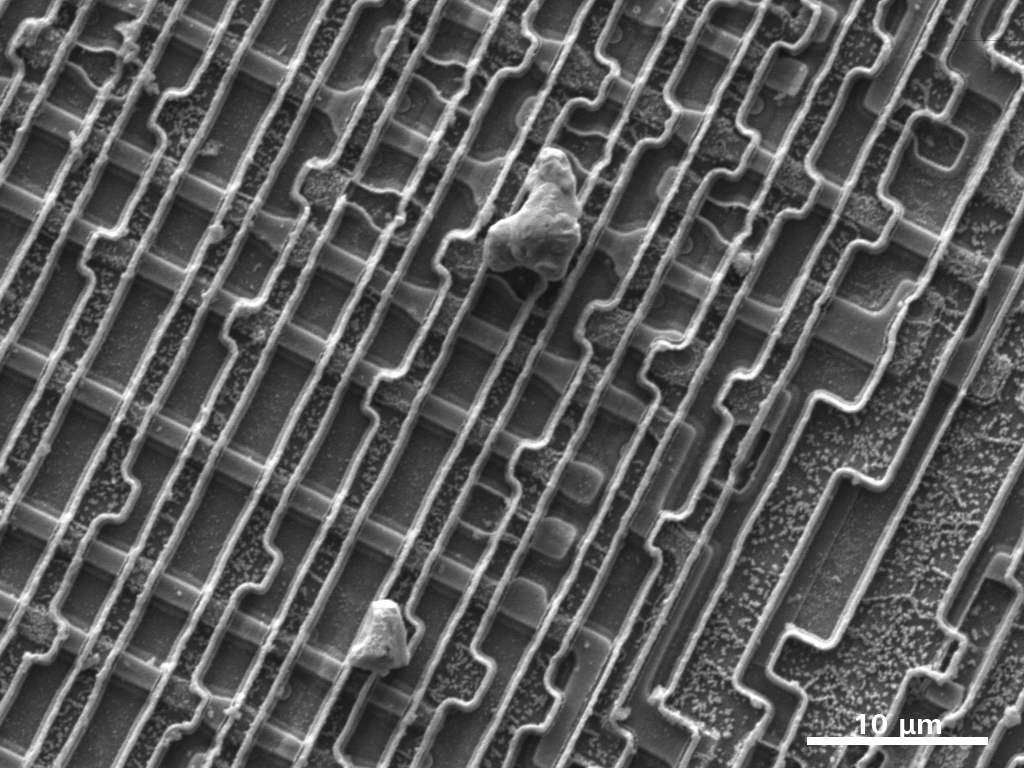

Các mảnh vụn và vết bẩn có thể thấy rõ trên bề mặt của một mạch tích hợp. Chụp ảnh bằng đầu dò SE ở chế độ chân không cao ở 10 kV.
Pin nhiên liệu
Các pin nhiên liệu thường bao gồm các màng điện phân polyme kẹp giữa các điện cực bạch kim. Các linh kiện quan trọng này cần được chụp ảnh ở điện áp thấp để đảm bảo thu được thông tin chi tiết bề mặt ở độ phân giải cao. Mặt cắt ngang với nguồn LaB6 (trái) và nguồn vonfram (phải) ở 3kV. Nguồn LaB6 cung cấp nhiều chi tiết bề mặt hơn ở điện áp gia tốc thấp.
Thép mềm mạ kẽm

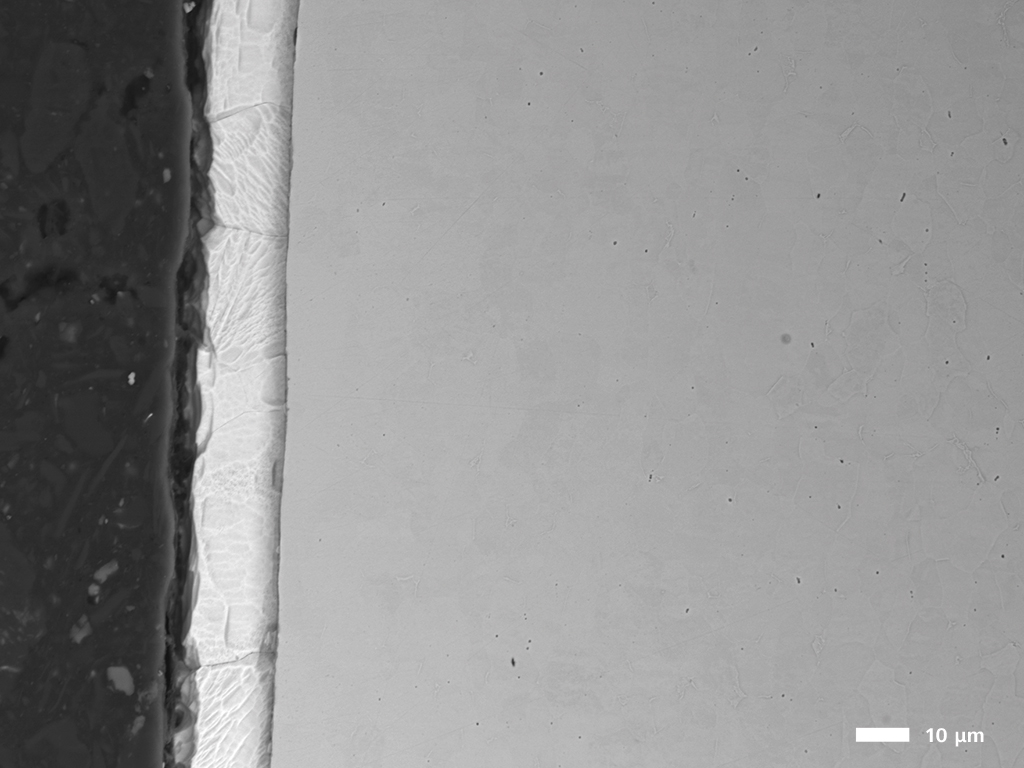

Mặt cắt ngang của thép mềm mạ kẽm, được chụp ảnh bằng đầu dò SE trên ZEISS EVO 15. Trái: nhựa đúc; giữa: lớp kẽm; phải: thép mềm.

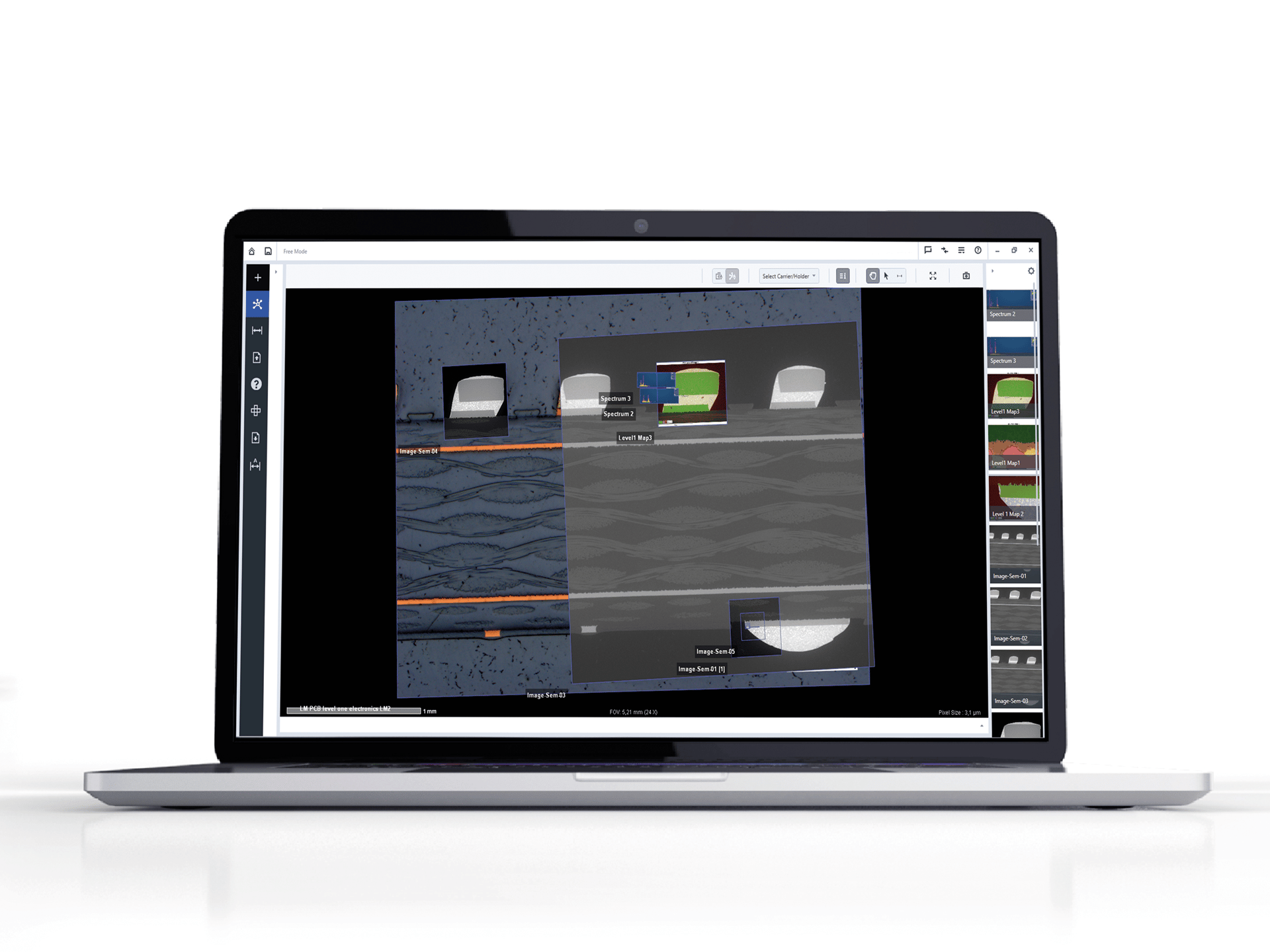

Phân tích vật liệu bằng quang phổ X-ray (EDX)

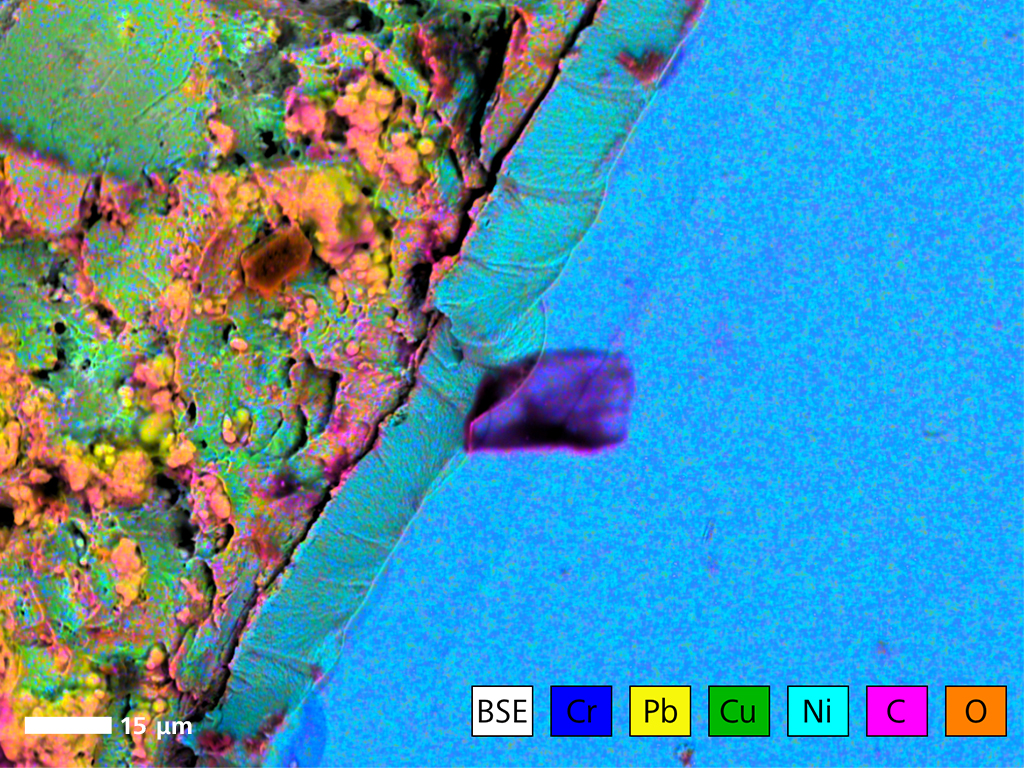

Hình ảnh BSE của các bề mặt bị ăn mòn với bản đồ EDS: crôm, chì, đồng, niken, carbonium và oxy.
Phân tích lỗi trên bề mặt vòng bi

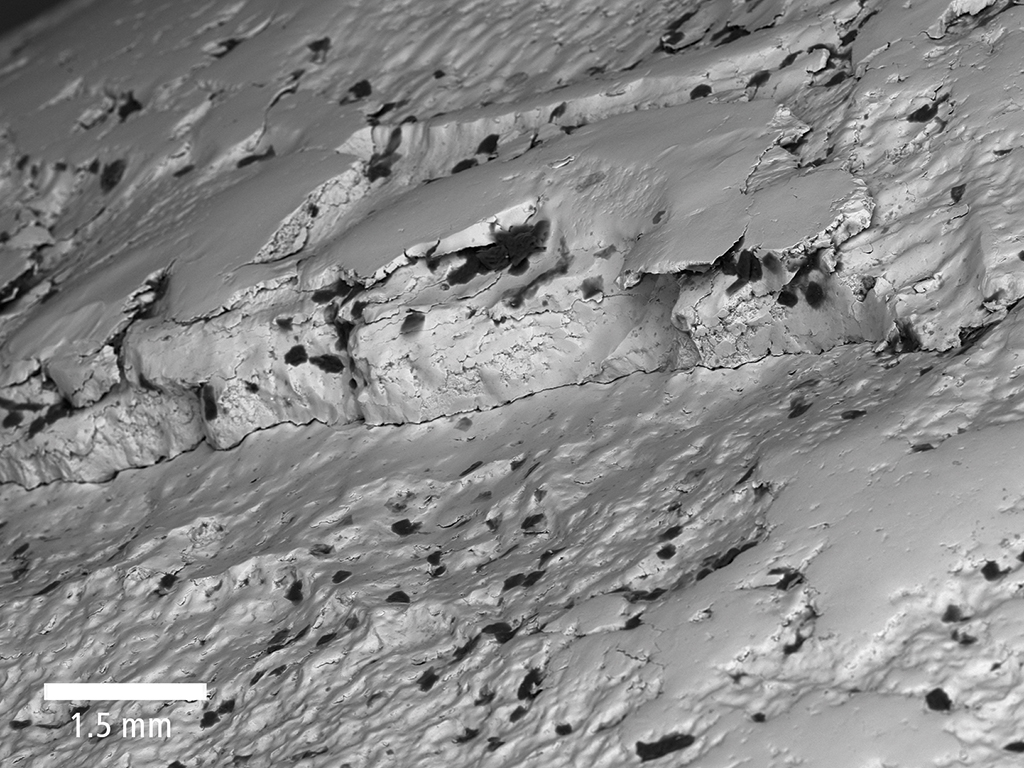

Bề mặt của vòng bi được chụp ảnh bằng đầu dò BSE cho thấy cấu trúc bề mặt bị nứt và bong tróc.
Vệ sinh kỹ thuật

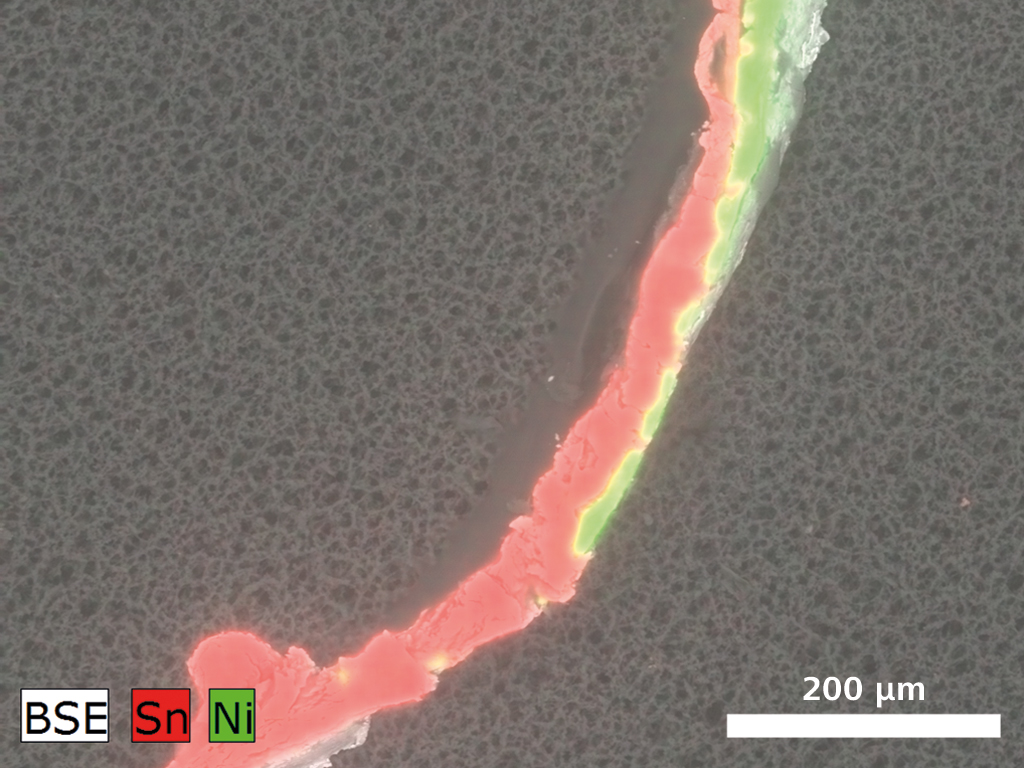

Hạt từ bộ lọc hạt: phân tích kiểm tra độ sạch và kiểm soát chất lượng.
Kính hiển vi điện tử quét ZEISS EVO – 10 điểm nổi bật trong 90 giây
Nội dung Bên thứ ba đã bị Chặn
Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

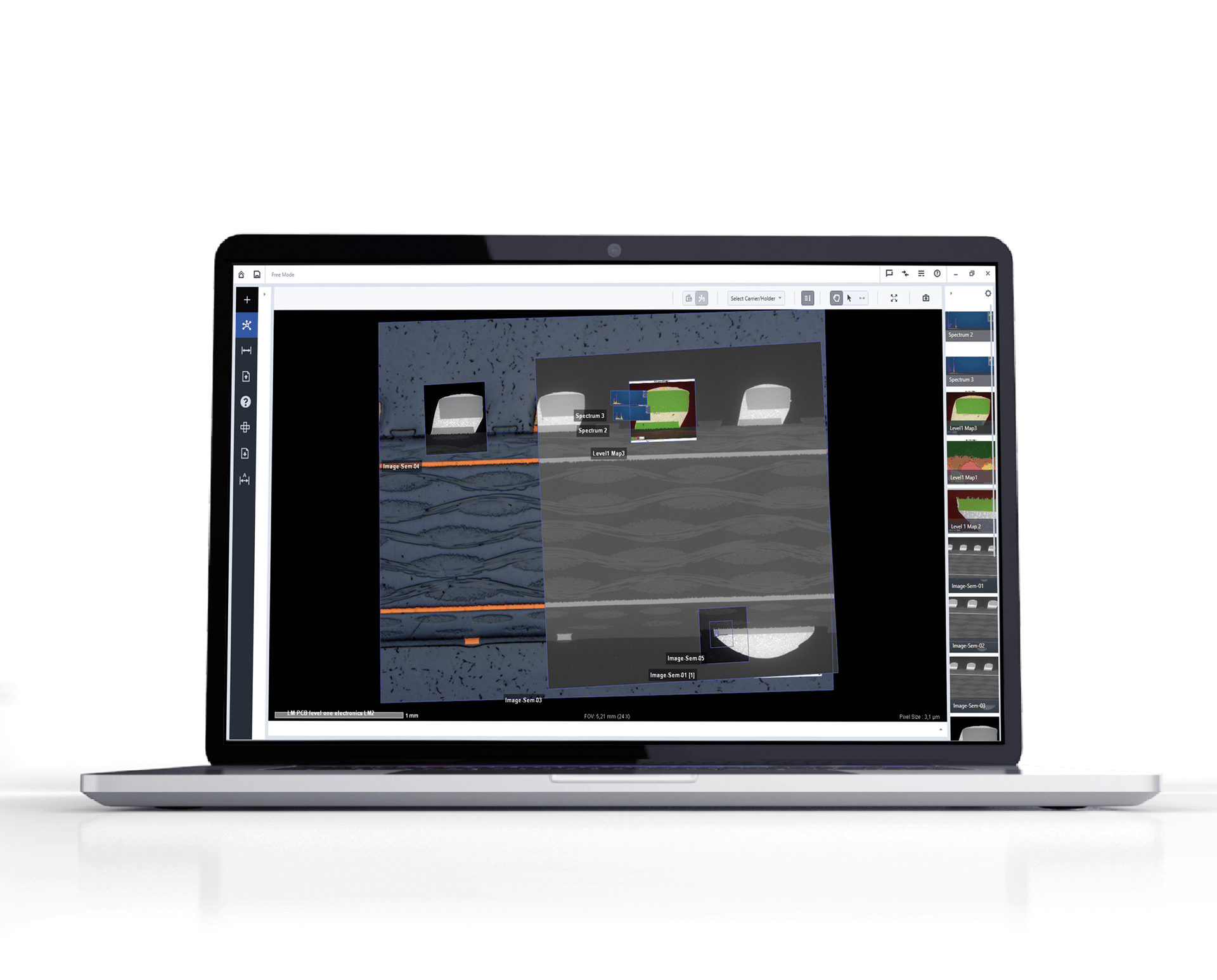

Tìm hiểu cách kính hiển vi điện tử quét ZEISS EVO hỗ trợ các nhiệm vụ kiểm tra và phân tích lỗi thường xuyên trong các phòng thí nghiệm chất lượng và vật liệu bằng cách cho phép chụp ảnh dễ dàng ngay cả đối với người dùng mới làm quen. Điểm nổi bật của EVO: - Hình ảnh độ phân giải cao - Hoạt động hiệu quả - Phân tích thành phần hóa học - Mẫu lớn - Thu nhận hình ảnh diện tích lớn - Mẫu không dẫn điện - Phân tích hạt EDX - Đo tự động - Phân đoạn hình ảnh thông minh - Tương quan và chia sẻ hình ảnh
Các ứng dụng khác cho ngành công nghiệp:
Phân tích pha, hạt và mối hàn
Kiểm tra trực quan các linh kiện điện tử, mạch tích hợp, thiết bị MEMS và pin mặt trời
Khảo sát bề mặt dây đồng và cấu trúc tinh thể
Khảo sát ăn mòn kim loại
Phân tích các pha liên kim loại và chuyển pha
Hình ảnh và phân tích các vết nứt nhỏ và độ bền đứt gãy
Nghiên cứu về lớp phủ và vật liệu composite
Kiểm tra các mối hàn và các vùng chịu ảnh hưởng của nhiệt
Với ZEISS EVO, chúng ta như có thể thấy những chi tiết nhỏ, khó phát hiện trong diện tích mẫu lớn.
Có thể thấy những chi tiết nhỏ, khó phát hiện trong diện tích mẫu lớn.
Kỹ thuật kiểm tra độ sạch: INNIO Group phân tích thành phần hóa học của các hạt bụi bẩn còn sót lại bằng dung dịch ZEISS.
Nội dung Bên thứ ba đã bị Chặn
Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".
Tất nhiên, kết quả chính xác, đáng tin cậy là rất quan trọng, nhưng việc lấy được kết quả nhanh chóng cũng quan trọng,
Ứng dụng kính hiển vi để đảm bảo chất lượng:
Ví dụ về khách hàng và tài liệu quảng cáo từ ngành công nghiệp cho ngành công nghiệp
ZEISS IQS, Mic and TCA, Success Story, INNIO Group, EN, PDF
