Máy đo 3D

ZEISS ScanBox Series 4 RC

Tự động nạp liệu và đo lường các bộ phận

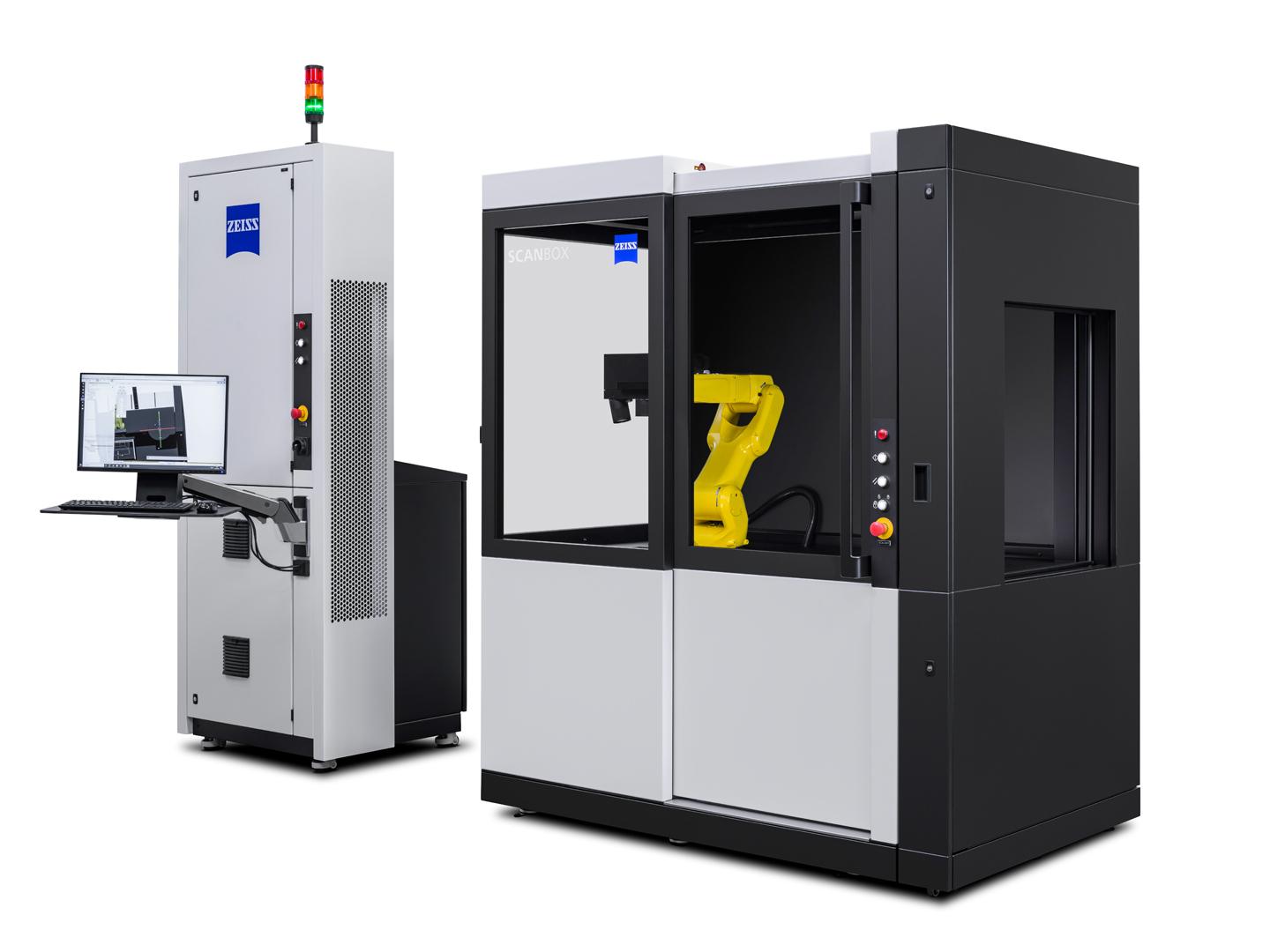

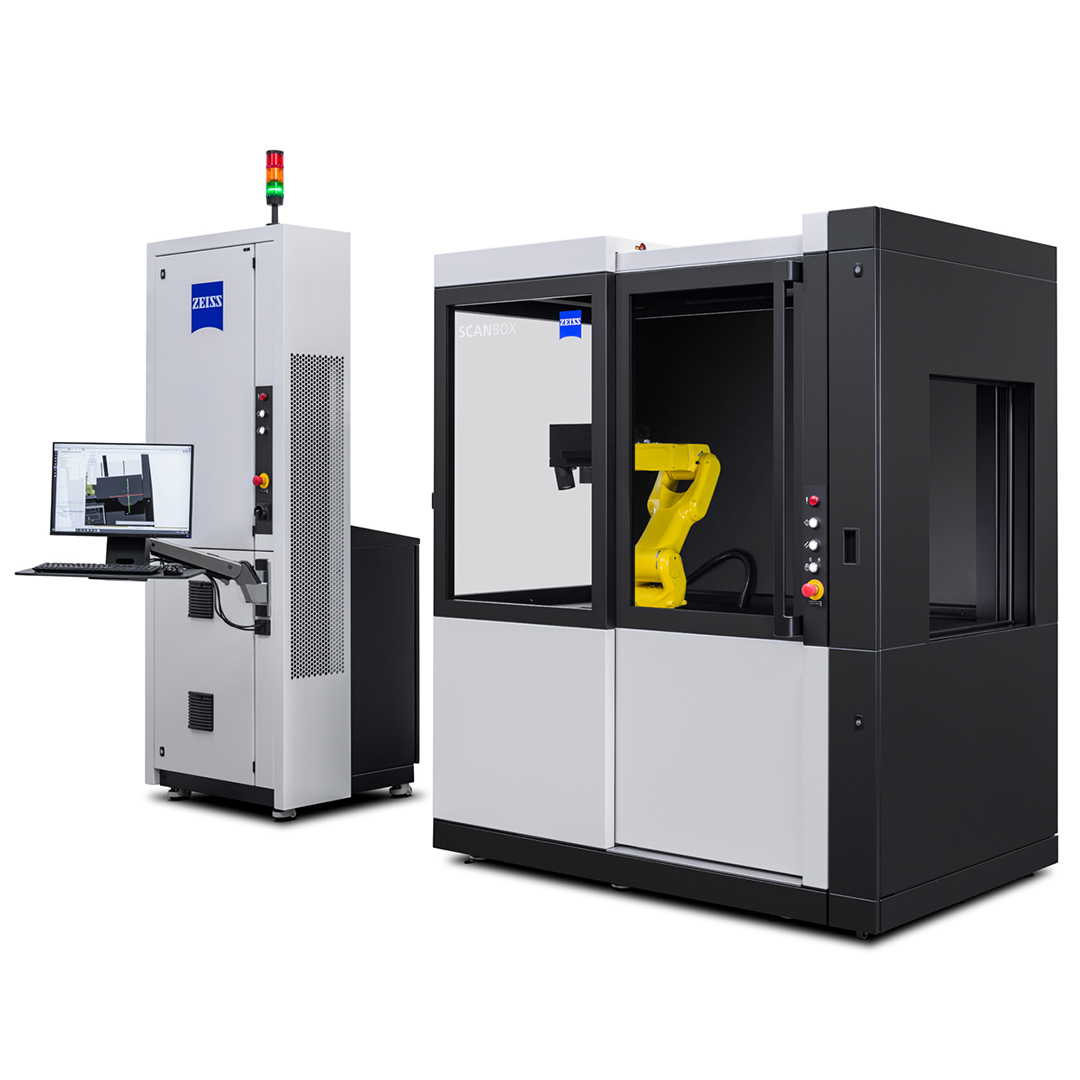

ZEISS ScanBox 4105 RC (Điều khiển từ xa) là máy đo 3D quang học có cửa trượt có động cơ. Các bộ phận có kích thước lên đến 500 mm có thể được nạp vào ZEISS ScanBox 4105 RC bằng robot hoặc hệ thống nạp được cấu hình riêng và đặt trên mô-đun bàn xoay. Việc loại bỏ vị trí thủ công riêng lẻ làm giảm đáng kể thời gian cần thiết và do đó đảm bảo thông lượng cao hơn trong việc đảm bảo chất lượng.

  • Nạp liệu các bộ phận tự động với chu kỳ ngắn
  • Thông lượng cao trong vận hành hàng loạt
  • Vận hành dễ dàng và kết quả đo chính xác
Nội dung Trang
Liên hệ

Kiểm tra bộ phận tự động

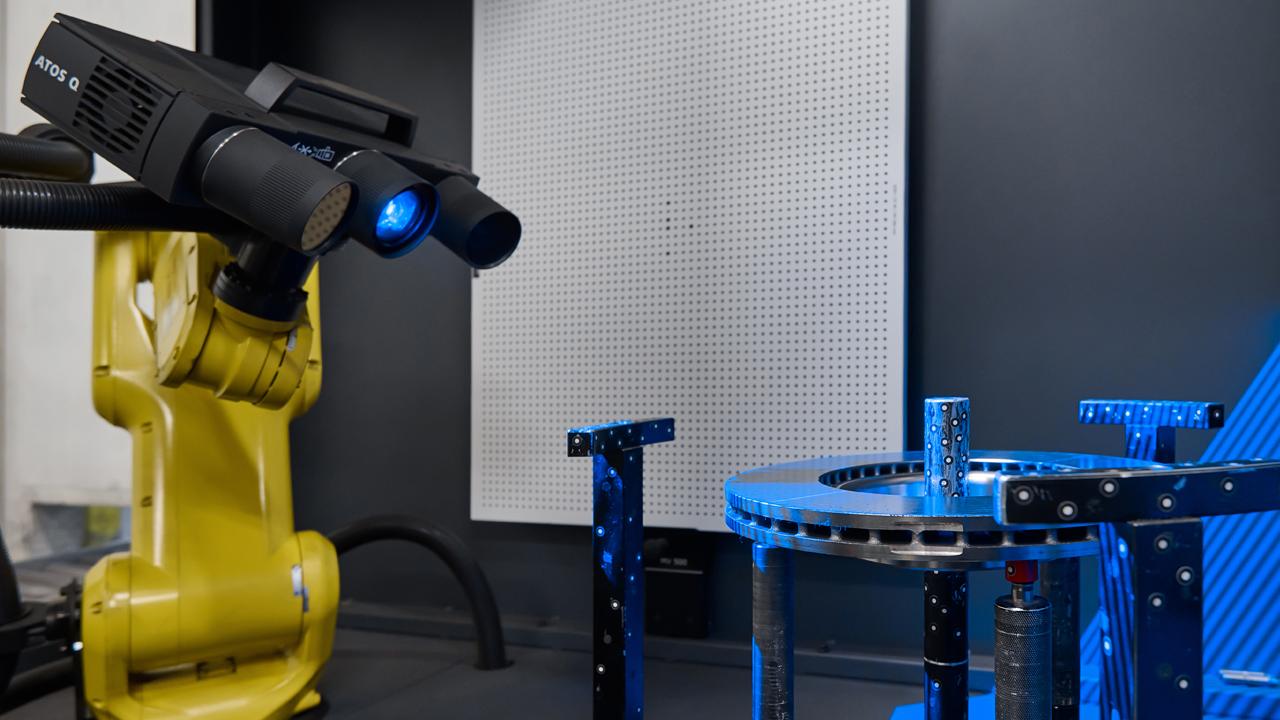

Hoạt động tự động của ZEISS ScanBox Series 4 RC giúp tăng khả năng sử dụng máy, giảm thời gian của chu kỳ đo và cho phép bạn triển khai nhân sự của mình hiệu quả hơn. Hệ thống được phát triển đặc biệt cho các ứng dụng đòi hỏi độ thông lượng và tích hợp cao.

Thông lượng cao phù hợp cho giám sát hàng loạt

Trình tự đo lặp lại và chính xác

Nhằm đảm bảo chất lượng hiệu quả cho sản phẩm sản xuất hàng loạt, cần theo dõi quy trình sản xuất, giảm thiểu phế phẩm và hạn chế tối đa việc gia công lại tốn kém. Máy đo 3D quang học ZEISS ScanBox Series 4 RC với cảm biến ATOS Q hỗ trợ bạn trong việc này: Dữ liệu thực tế toàn diện của các chi tiết sản xuất hàng loạt có thể được so sánh trực tiếp với mô hình CAD hoặc với các thông số kỹ thuật từ kế hoạch đo lường. Lập báo cáo kiểm tra ngay tại xưởng sản xuất và xuất dữ liệu trực tiếp đến các hệ thống kiểm soát quy trình thống kê.

Quy trình điều khiển tự động

Thiết lập nhanh chóng và chi phí nhân sự thấp

Lập trình máy đo 3D quang học thông qua giao diện người dùng tiện dụng được tích hợp vào tháp điều khiển. ZEISS ScanBox 4105 RC cho phép kiểm tra chi tiết tự động thông qua tín hiệu khởi động từ bộ điều khiển cấp cao. ZEISS cung cấp các giao diện giao tiếp dựa trên fieldbus (CC-Link, ProfiBus, ProfiNet, EtherCat, EtherNet/IP, OPC UA).

Tối đa hóa hiệu suất sử dụng máy và tối ưu hóa quy trình

Hệ thống nạp liệu có thể tùy chỉnh riêng biệt

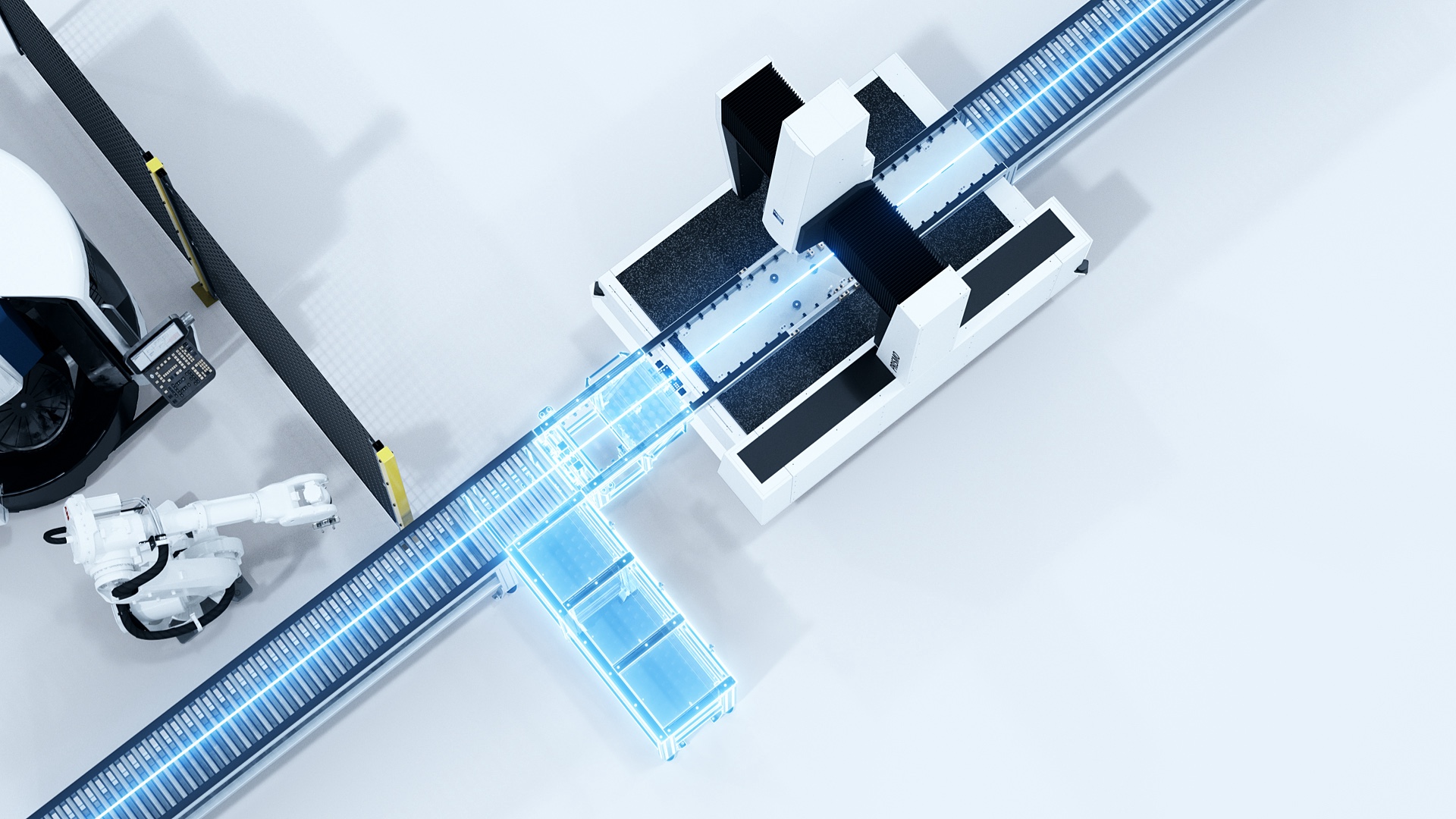

Khai thác toàn bộ tiềm năng của ZEISS ScanBox Series 4 RC với hệ thống tải và nạp liệu từ ZEISS. Với ZEISS Integration Series, bạn có thể tự động nạp liệu các bộ phận và tránh thời gian ngừng trệ máy. Luồng vận hành được tối ưu hóa.

Đảm bảo chất lượng hoàn toàn tự động của stator và hairpin trong động cơ

  • ZEISS ScanBox 4105 RC cho động cơ điện

    Số liệu hóa và kiểm tra mà không cần can thiệp thủ công

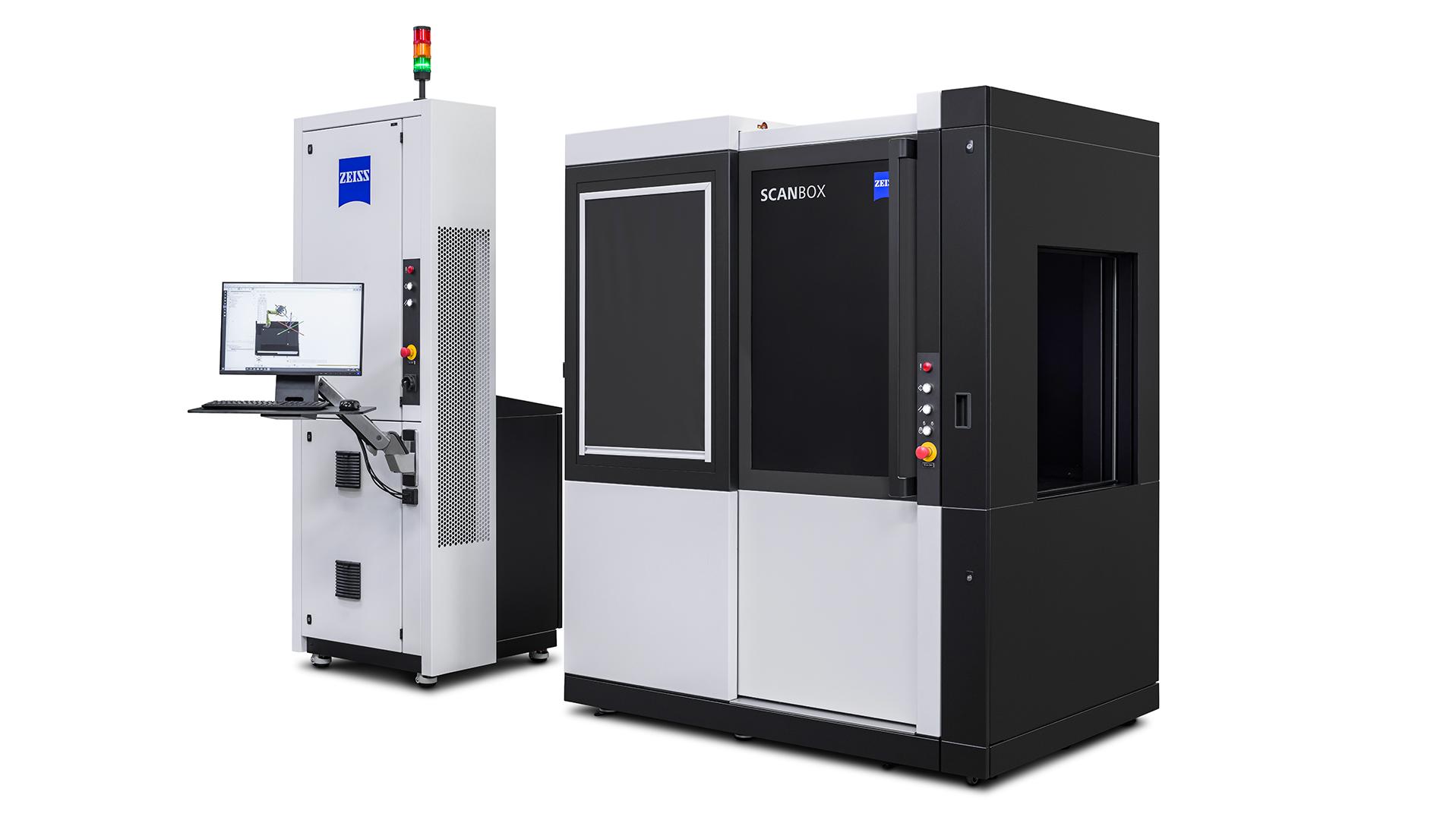

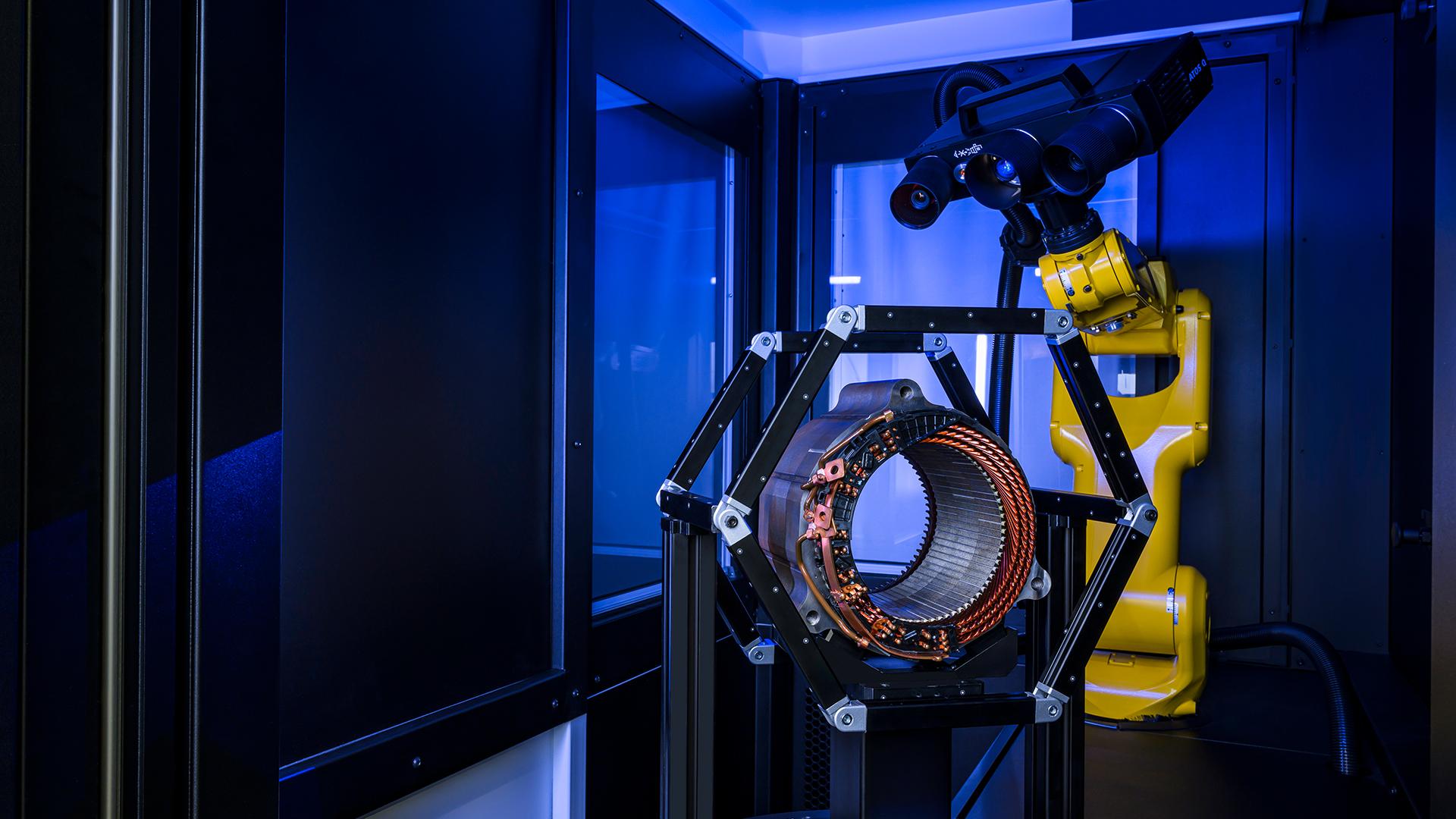

    Máy đo 3D quang học ZEISS ScanBox 4105 RC cho động cơ điện chuyên dụng trong số hóa và kiểm tra hairpin và stator. Nhờ nạp liệu tự động, bạn có thể tăng đáng kể thông lượng của mình.

  • ATOS Q cho động cơ điện

    Phép chiếu rìa không tiếp xúc cho các cấu trúc dễ vỡ

    Cảm biến ATOS Q tích hợp cho động cơ điện cung cấp thông tin chất lượng nhanh chóng và chi tiết cho việc phân tích liên tục. Blue Light Equalizer cho phép chiếu rìa tốc độ cao và mạnh mẽ đến mức có thể đo trong thời gian ngắn ngay cả trên các bề mặt không đồng đều hoặc riêng biệt.

Hai mô hình để nạp liệu & kiểm tra tự động các bộ phận

Sử dụng ZEISS ScanBox 4105 RC và ZEISS ScanBox 4105 RC cho động cơ điện để đảm bảo chất lượng tự động và giám sát hàng loạt trực tiếp trong sản xuất. Nhờ tự động nạp liệu và dỡ, quy trình đo lường lặp lại và chính xác cũng như chi phí nhân sự thấp, bạn có thể sắp xếp nhân sự hiệu quả hơn.

  • ZEISS ScanBox 4105 RC

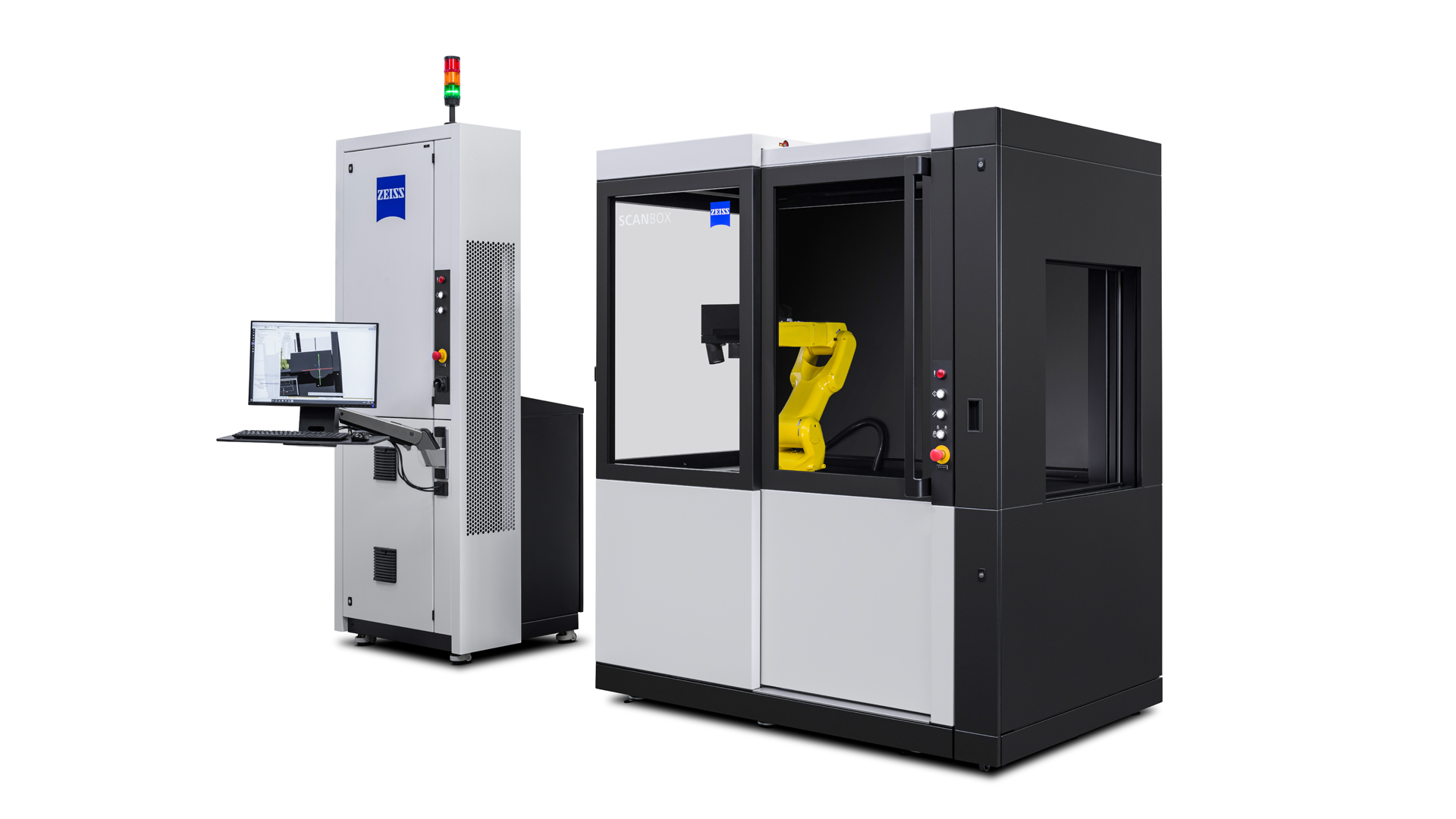

    Máy đo 3D quang học với cửa trượt có động cơ để tự động nạp liệu các bộ phận

    Tìm hiểu thêm
    • Thích hợp cho các ứng dụng yêu cầu mức độ tích hợp và thông lượng cao
    • Chi phí nhân sự thấp

  • ZEISS ScanBox 4105 RC cho động cơ điện

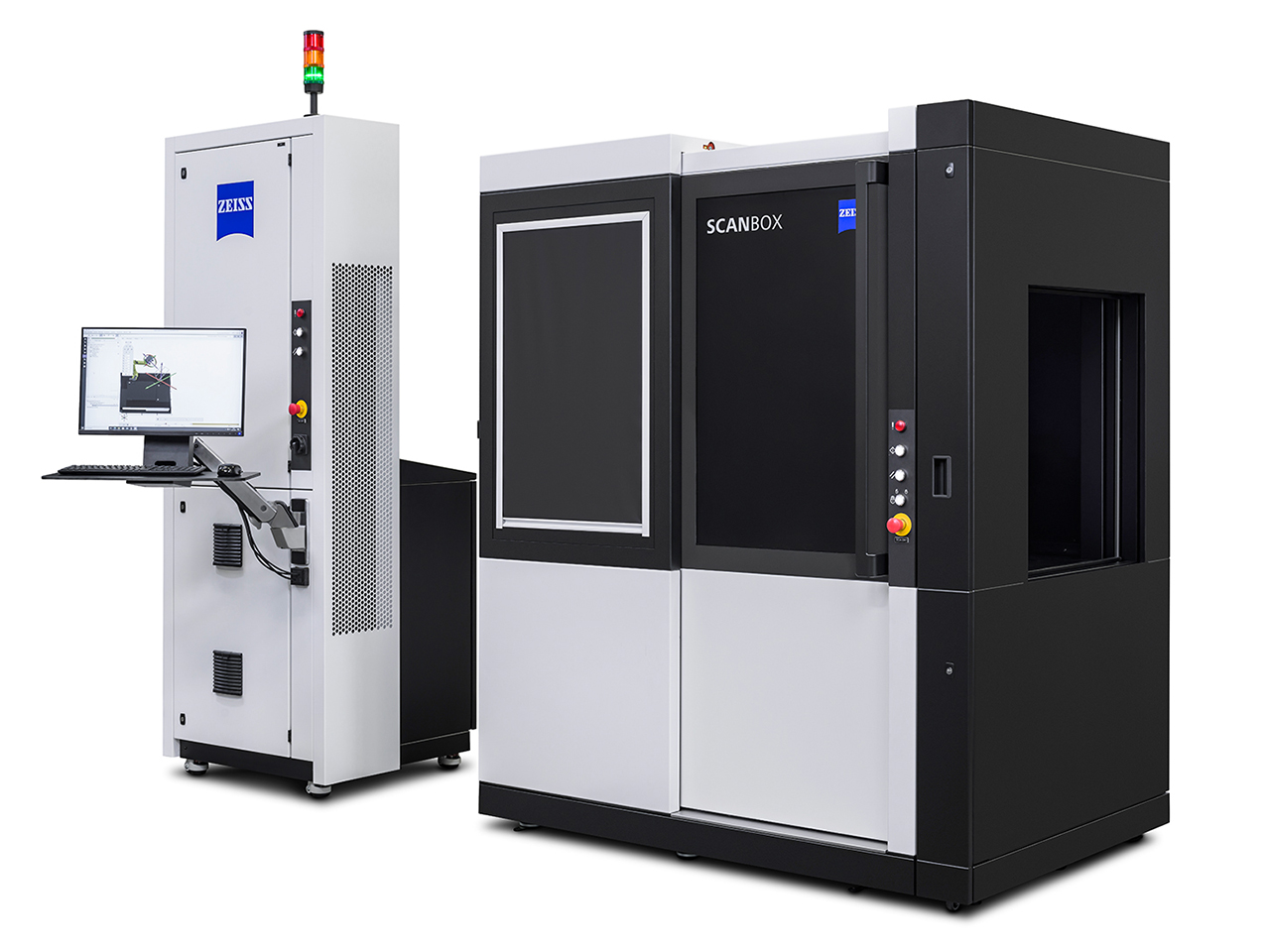

    Cho phép số hóa hoàn toàn tự động và kiểm tra hairpin và stator trong một khoảng thời gian ngắn

    Tìm hiểu thêm
    • Phát hiện khuyết tật nhanh nhờ quét toàn diện
    • Không cần xử lý bề mặt trước

ZEISS INSPECT

Tiêu chuẩn công nghiệp về kiểm tra và đánh giá 3D

  • Phòng đo giả lập

    Môi trường thực trong mô phỏng giả lập

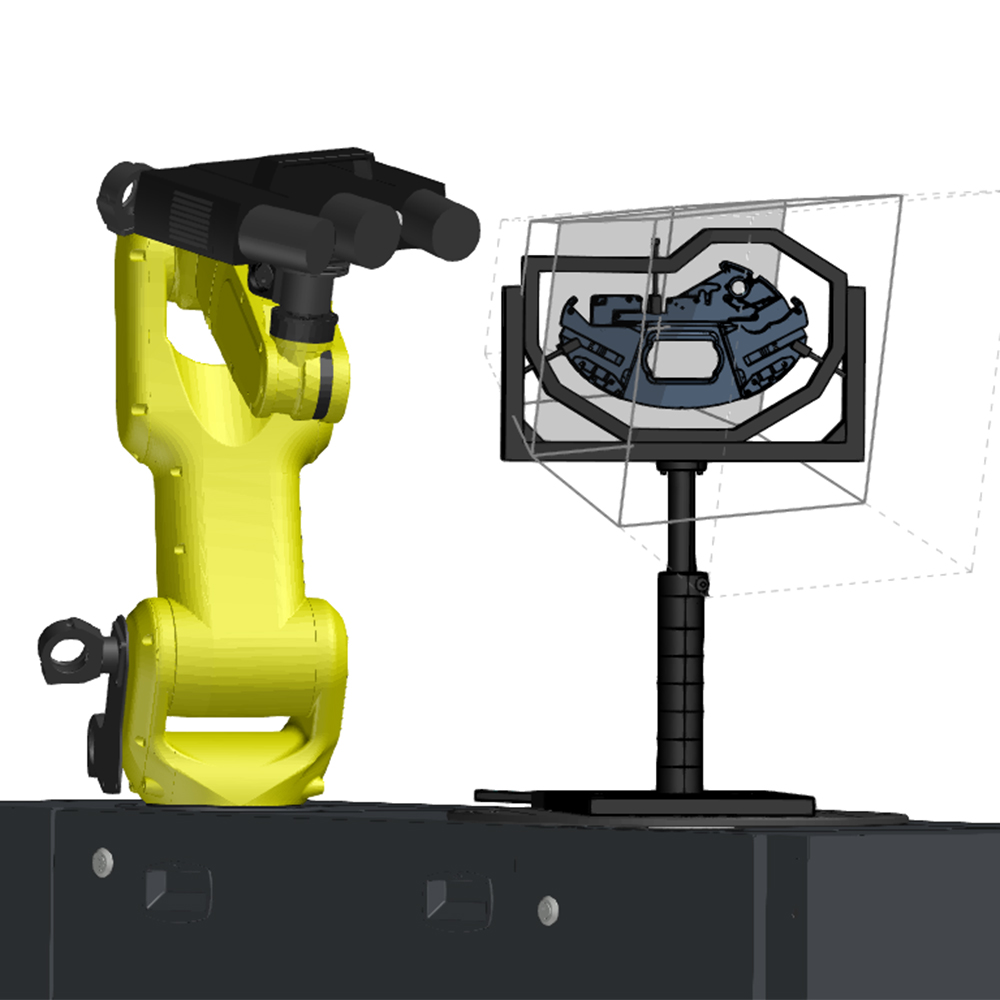

    Phòng đo giả lập (VMR) là phần mềm lập kế hoạch đo lường và điều khiển trung tâm cho tất cả các thành phần của máy đo 3D quang học. Nó cho phép mô phỏng giả lập mọi chức năng của môi trường đo lường thực tế. VRM bao gồm một robot có cảm biến, phần lập trình, bao gồm chuyển động của các bộ phận robot, linh kiện và kế hoạch đo lường. Nhờ VMR, người dùng có thể làm việc với hệ thống mà không cần kỹ năng lập trình robot cụ thể. Tất cả các chuyển động của robot được mô phỏng trong phòng đo giả lập trước khi tiến hành và được kiểm tra tính an toàn.

  • Công cụ phân tích hiệu quả

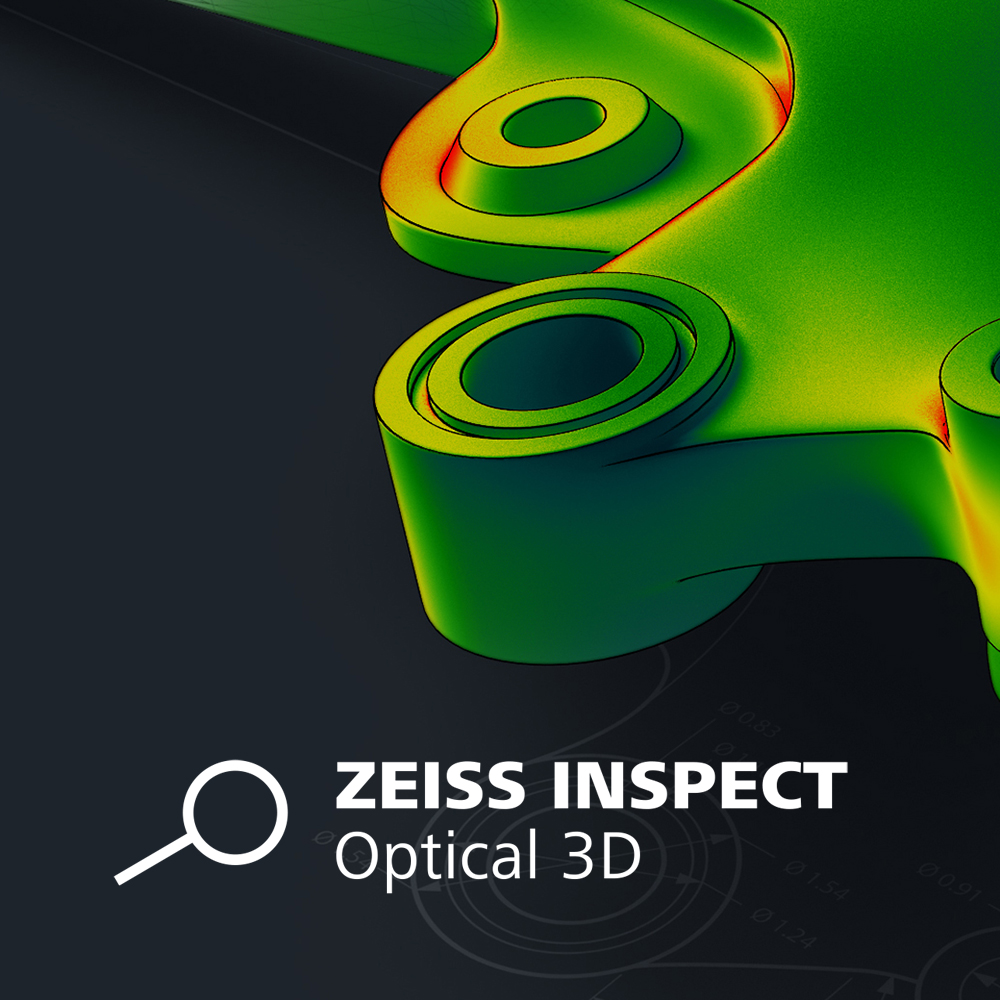

    ZEISS INSPECT cung cấp mọi thứ từ một nguồn duy nhất

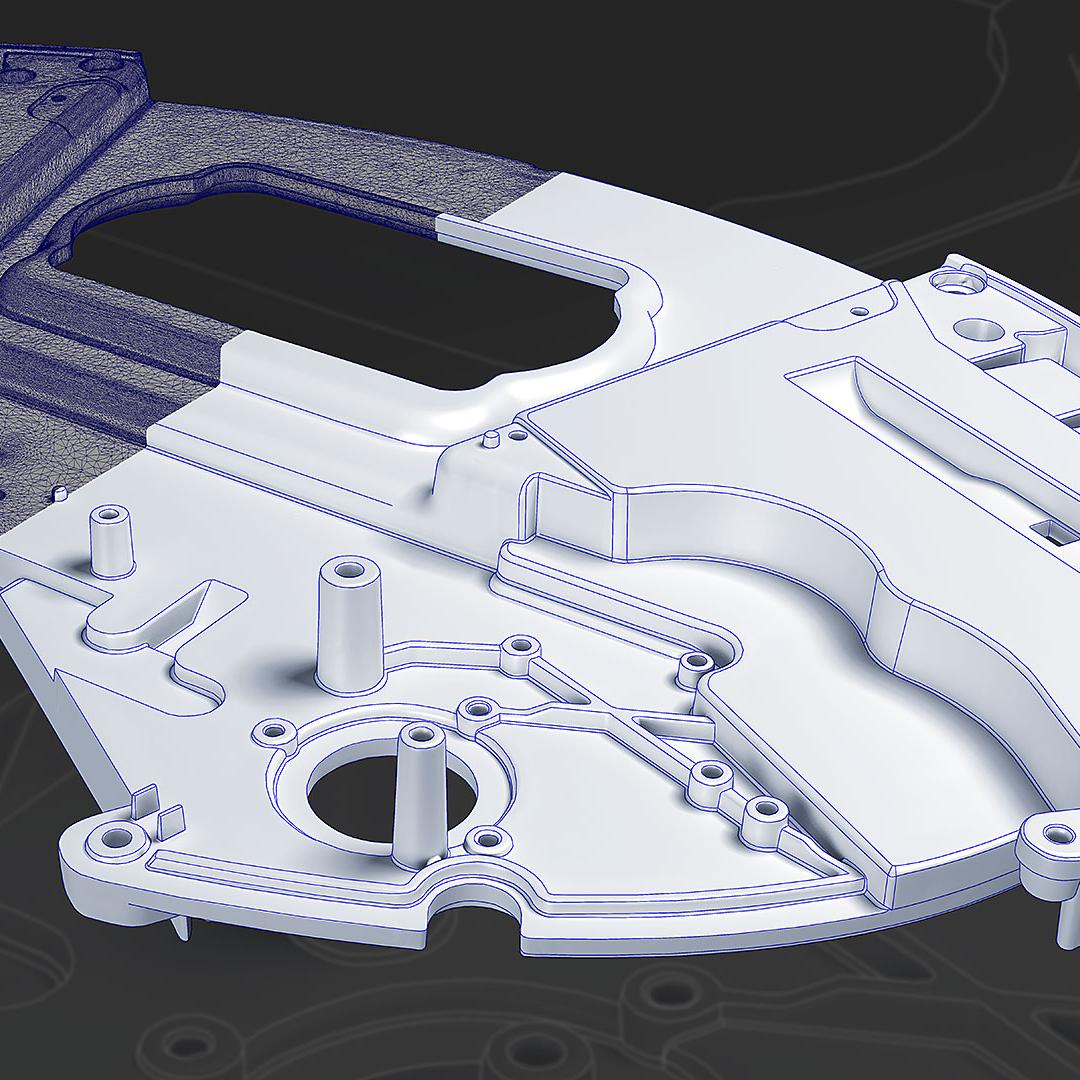

    Quét, kiểm tra và báo cáo: Đánh giá các so sánh giá trị danh định-thực tế, cùng với dung sai kích thước và hình học. Thực hiện các chỉnh sửa cần thiết trực tiếp nhờ kết quả dễ hiểu. Với ZEISS INSPECT, bạn có thể thực hiện các phân tích hoàn chỉnh, nhận báo cáo toàn diện và tích hợp kết quả đo vào các quy trình hiện có.

Dữ liệu kỹ thuật

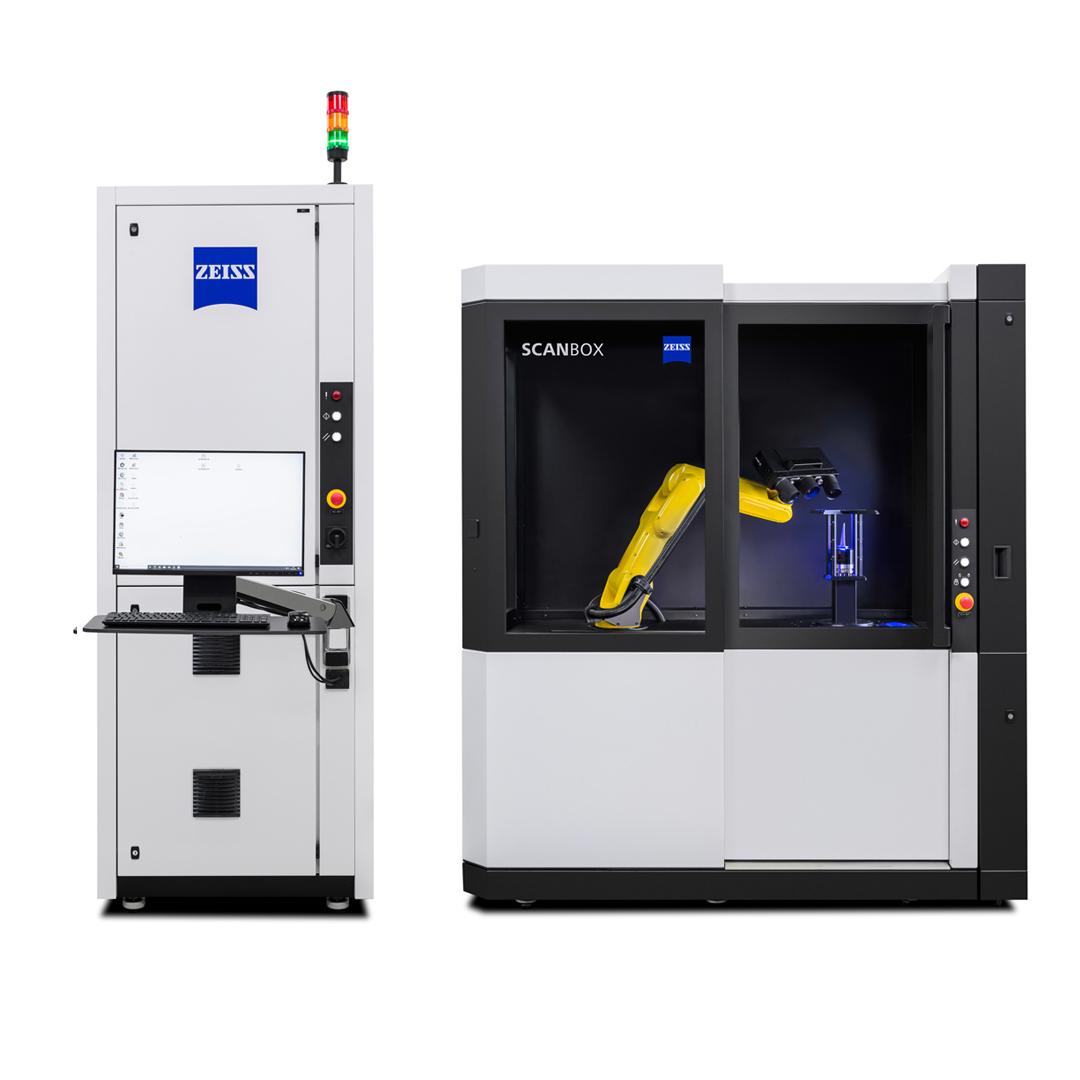

ZEISS ScanBox 4105 RC

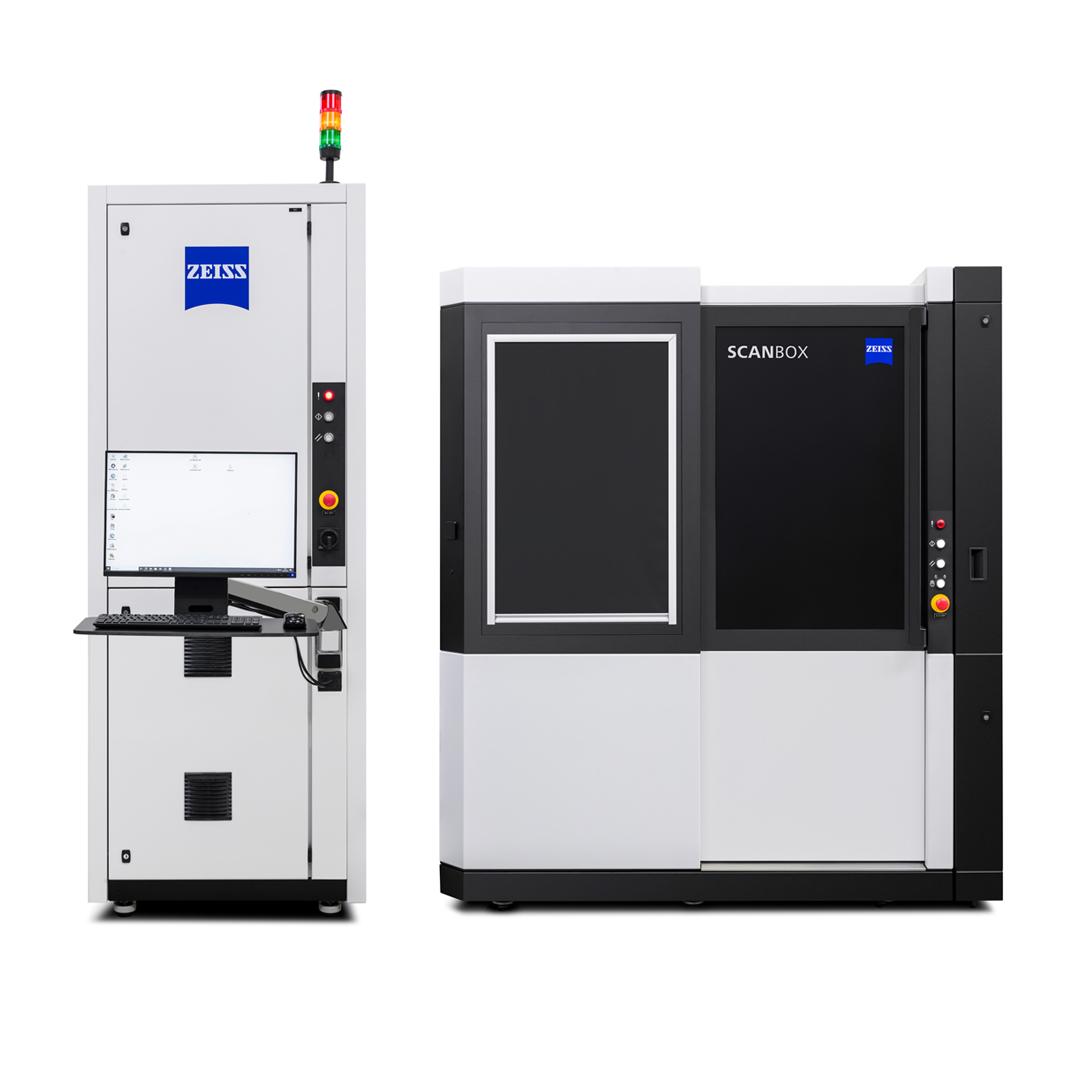

ZEISS ScanBox 4105 RC cho động cơ điện

Kích thước

1860 x 1200 x 2120 mm
Tháp điều khiển: 870 x 800 x 2650 mm

1860 x 1200 x 2120 mm
Tháp điều khiển: 870 x 800 x 2650 mm

Nguồn điện

200–500 V (3 pha, 16 A)

200–500 V (3 pha, 16 A)

Kích thước bộ phận tối đa

Ø 500 mm

Ø 500 mm

Trọng lượng bộ phận tối đa

100 kg

100 kg

Chiều rộng miệng lỗ

680 mm

680 mm

Khả năng tương thích cảm biến

ATOS Q

ATOS Q cho động cơ điện
