QUÉT 3D QUANG HỌC

ATOS Q

Chất lượng bắt đầu với Q.

ATOS Q là một máy quét 3D công nghiệp có thể dùng trong nhiều ứng dụng khác nhau nhờ diện tích đo rộng. Ngoài việc kết hợp nhiều tính năng của các hệ thống tự động cao cấp của chúng tôi, thiết kế gọn nhẹ của ATOS Q giúp dễ dàng vận chuyển từ vị trí này sang vị trí khác, mang đến cho người dùng sự tiện lợi và linh hoạt hơn.

  • Nhỏ gọn
  • Di động
  • Linh hoạt
Nội dung Trang
Liên hệ

Phân khúc ATOS mới nhỏ gọn

ATOS Q đáng tin cậy và linh hoạt, do đó hoàn toàn phù hợp với các nhiệm vụ đo lường và kiểm tra phức tạp. Hệ thống nhỏ gọn đáp ứng nhu cầu đo lường cao.

  • Nội dung Bên thứ ba đã bị Chặn

    Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

Đáng tin cậy – một cảm biến ATOS thực sự

Trong hầu hết các ngành công nghiệp, cảm biến ATOS đã trở thành hệ thống đo 3D quang học. Thành công của thiết bị dựa trên quang điện tử chính xác, thiết kế cảm biến và phần mềm mạnh mẽ. ATOS Q đưa câu chuyện thành công này đi xa hơn: Cảm biến hoàn thiện bộ ba thiết kế, công nghệ và hiệu suất. Kết quả: một hệ thống linh hoạt và nhỏ gọn với ATOS DNA thực.

  • Thiết kế ATOS

    ATOS Q được phát triển đặc biệt để sử dụng trong ngành và cung cấp kết quả đo có thể truy xuất đầy đủ - ngay cả trong điều kiện khắc nghiệt. Hệ thống quang học và điện tử của cảm biến 3D quang học mạnh mẽ này có khả năng chống bụi và chống nước bắn, giúp tất cả các cảm biến ATOS Q cực kỳ phù hợp để di chuyển từ phòng đo lường ra khu vực sản xuất. Người dùng sẽ đánh giá cao cảm biến ATOS Q vì hoạt động đơn giản và thuận tiện.

  • Công nghệ ATOS

    ATOS Q thu thập thông tin chất lượng nhanh chóng và với mức độ chi tiết cao, cung cấp cơ sở đáng tin cậy để dễ dàng diễn giải thông tin này. Nguyên lý quét ba lần mang lại lợi thế khi đo các bề mặt phản chiếu và các vật thể có vết lõm. Blue Light Equalizer làm tăng độ sáng của nguồn sáng và chuyển ánh sáng đồng đều, không có đốm sang bộ phận chiếu.

  • Hiệu suất ATOS

    Nhờ có Blue Light Equalizer và xử lý dữ liệu nhanh chóng, ATOS Q gây ấn tượng với hiệu suất vượt trội. Blue Light Equalizer cho phép chiếu rìa tốc độ cao và mạnh mẽ đến mức có thể đạt được thời gian đo ngắn ngay cả trên các bề mặt không hợp tác. Các cổng công nghiệp với cáp quang và kết nối plug-in mạnh mẽ mang đến thông lượng dữ liệu cao.

Linh hoạt – ATOS Q vượt qua thử thách

Cảm biến ATOS Q nhỏ gọn rất linh hoạt. Thiết bị giải quyết các nhiệm vụ đo lường và kiểm tra phức tạp trong hoạt động thủ công, bán tự động hoặc hoàn toàn tự động trên ZEISS ScanCobot và trong ATOS ScanBox 4105.

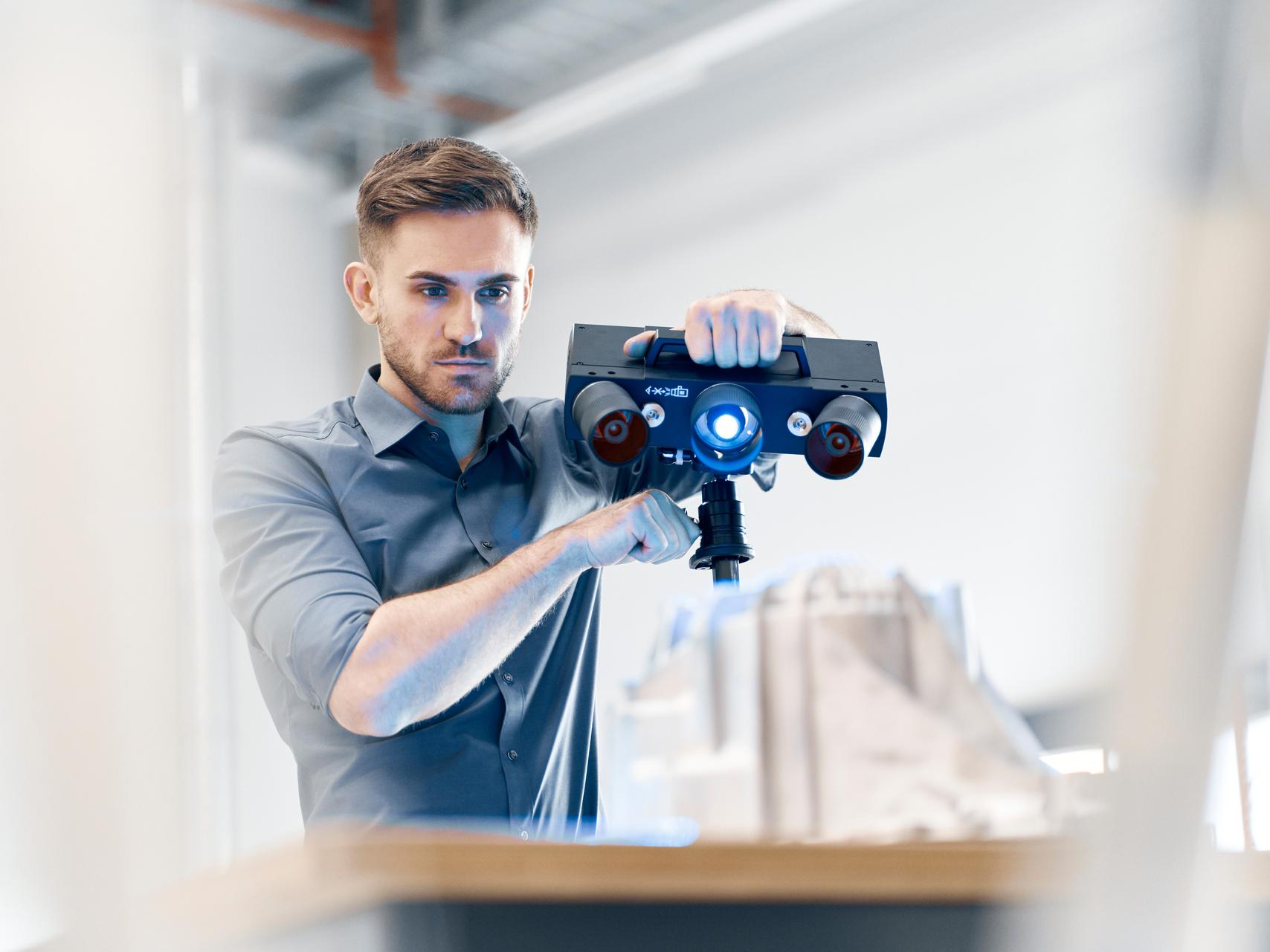

Thủ công

Với trọng lượng chỉ 4 kg và thiết kế nhỏ gọn, ATOS Q nhẹ và dễ dàng di chuyển. Thiết bị có thể được dùng trên chân máy trong phòng đo nhưng cũng có thể di động trong sản xuất.

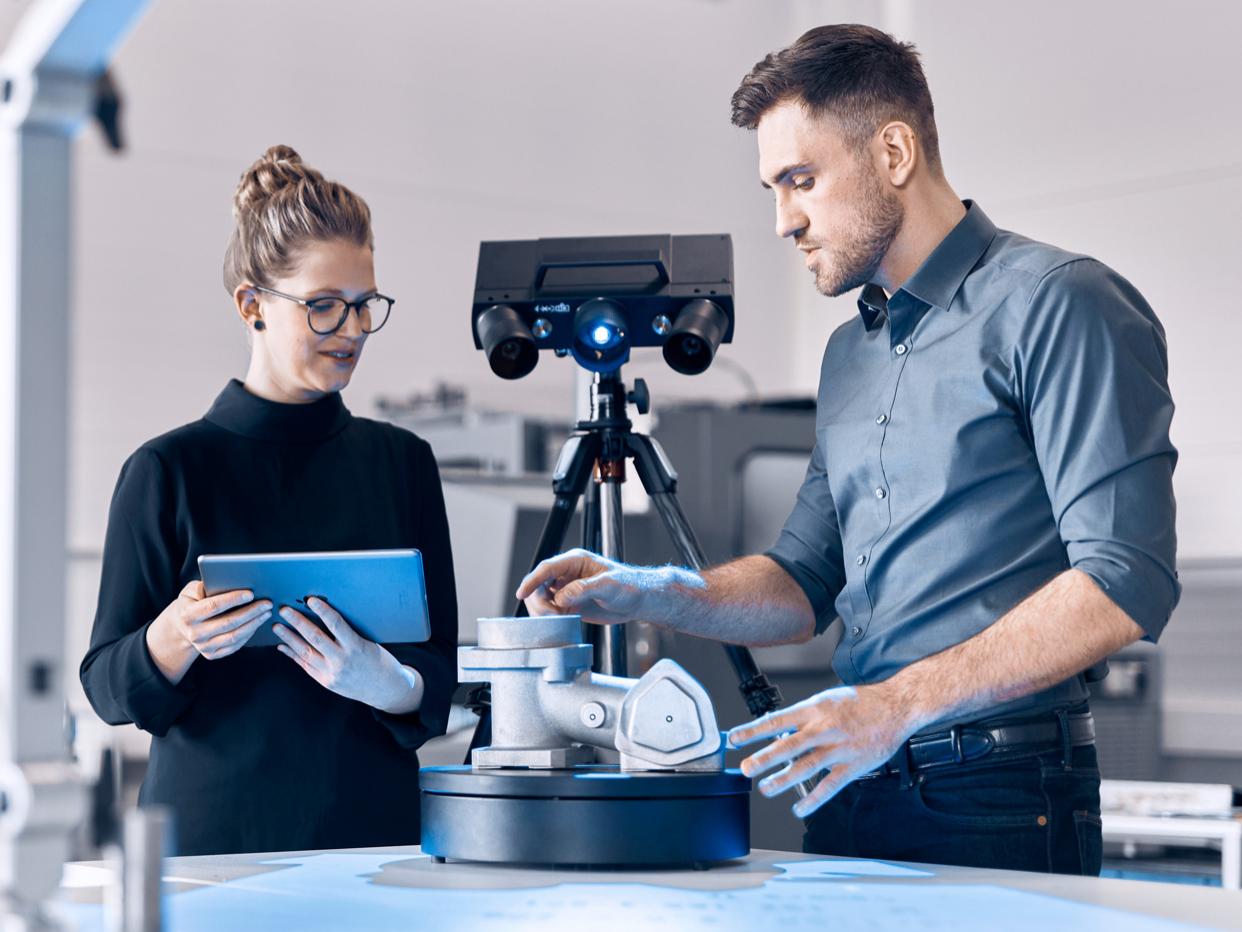

Bán tự động

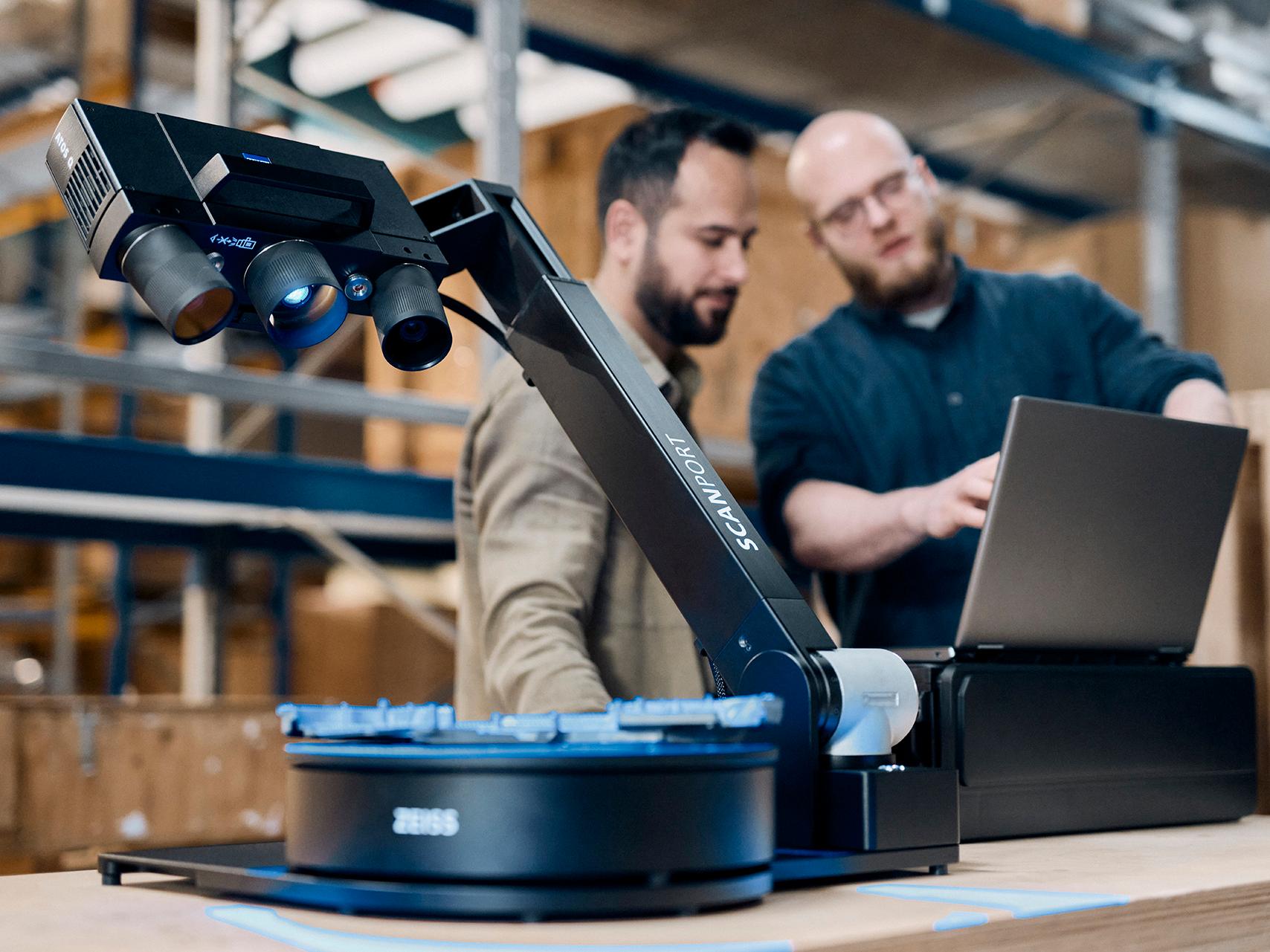

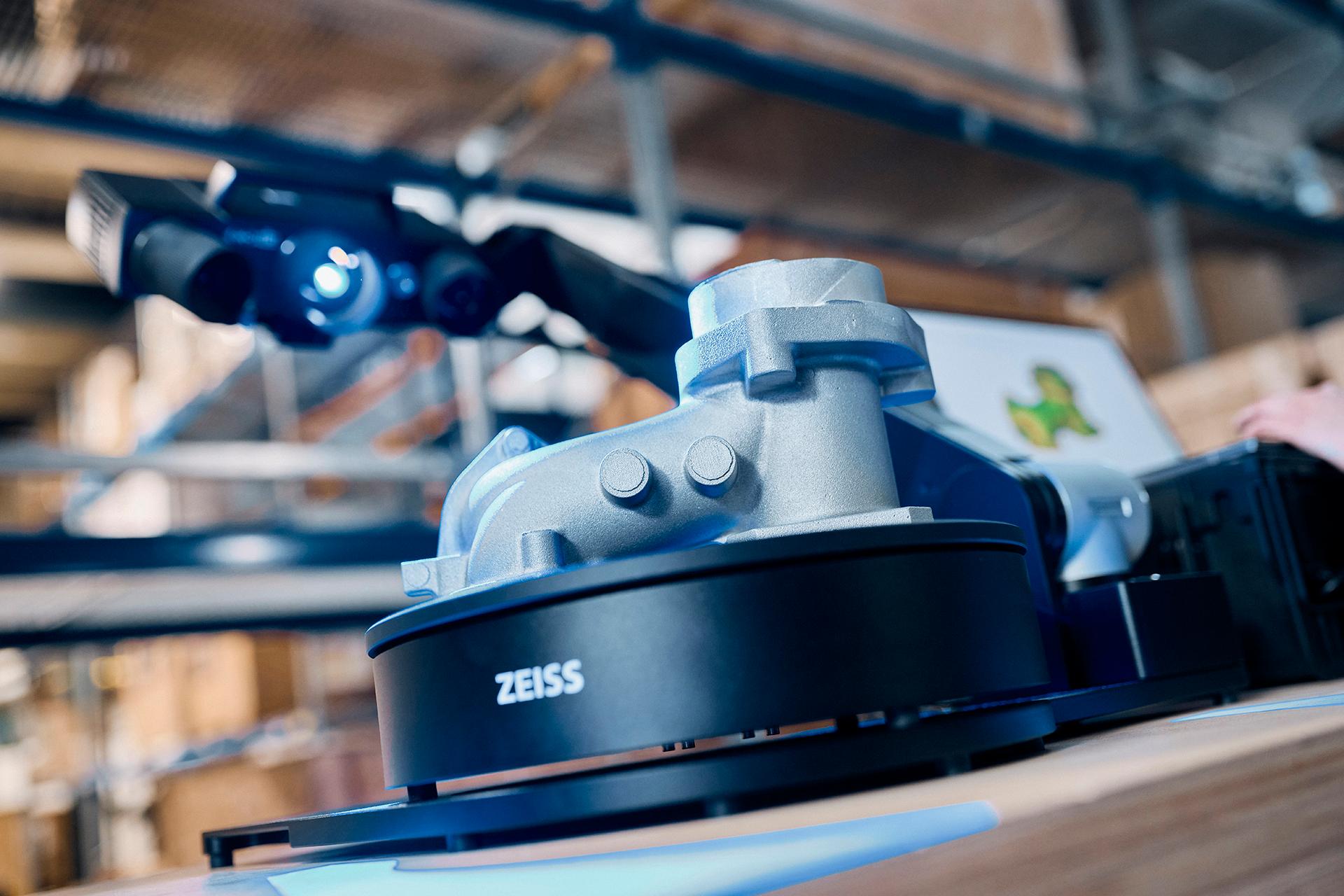

Kết hợp với ZEISS ScanPort, ATOS Q biến thành một giải pháp bán tự động di động, cung cấp tự động hóa 3 trục cho các ứng dụng linh hoạt. Ngoài ra, máy quét 3D ATOS Q có thể được ghép nối với giá ba chân và bàn xoay, hoặc bộ cơ giới hóa.

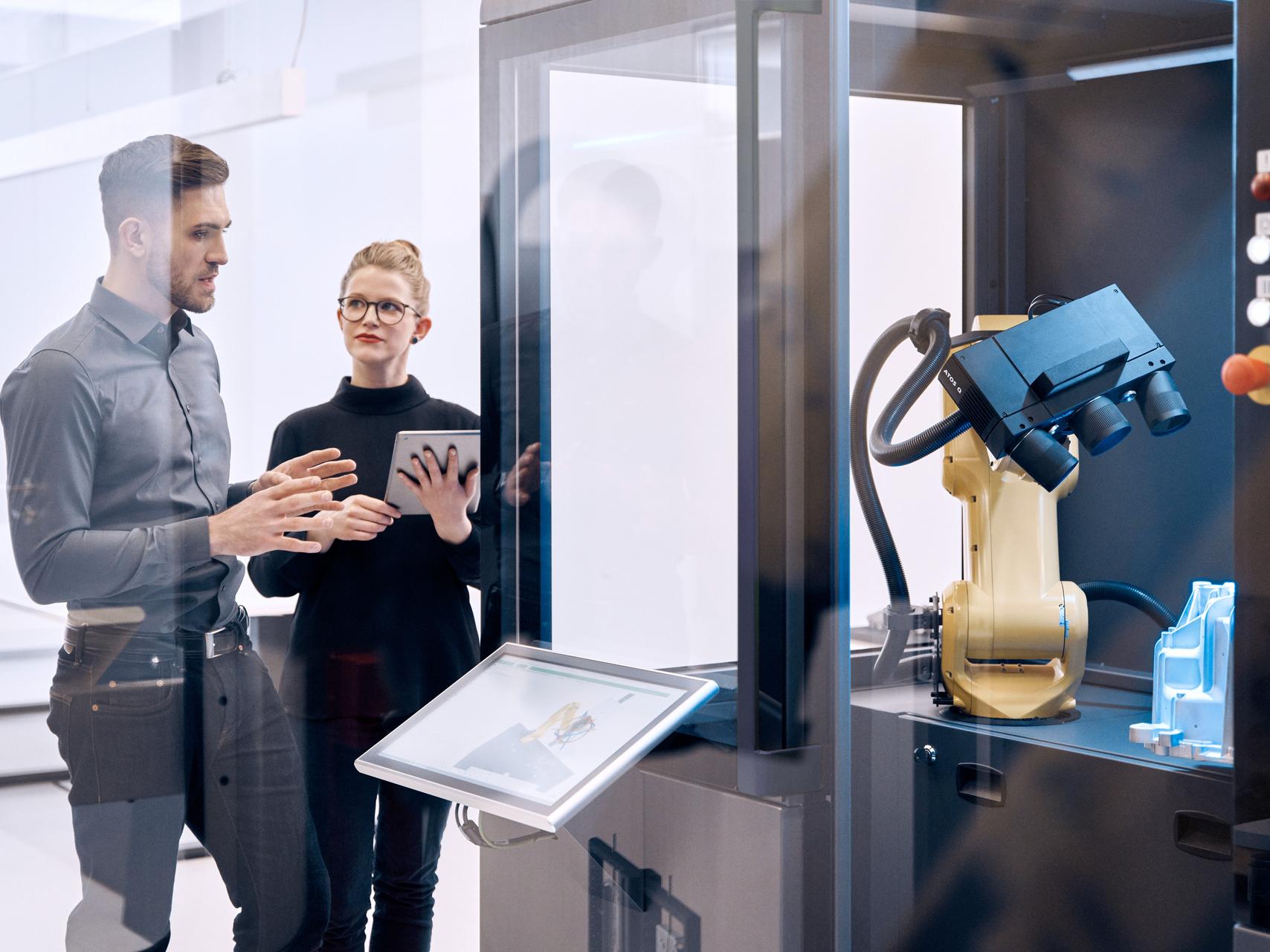

Tự động

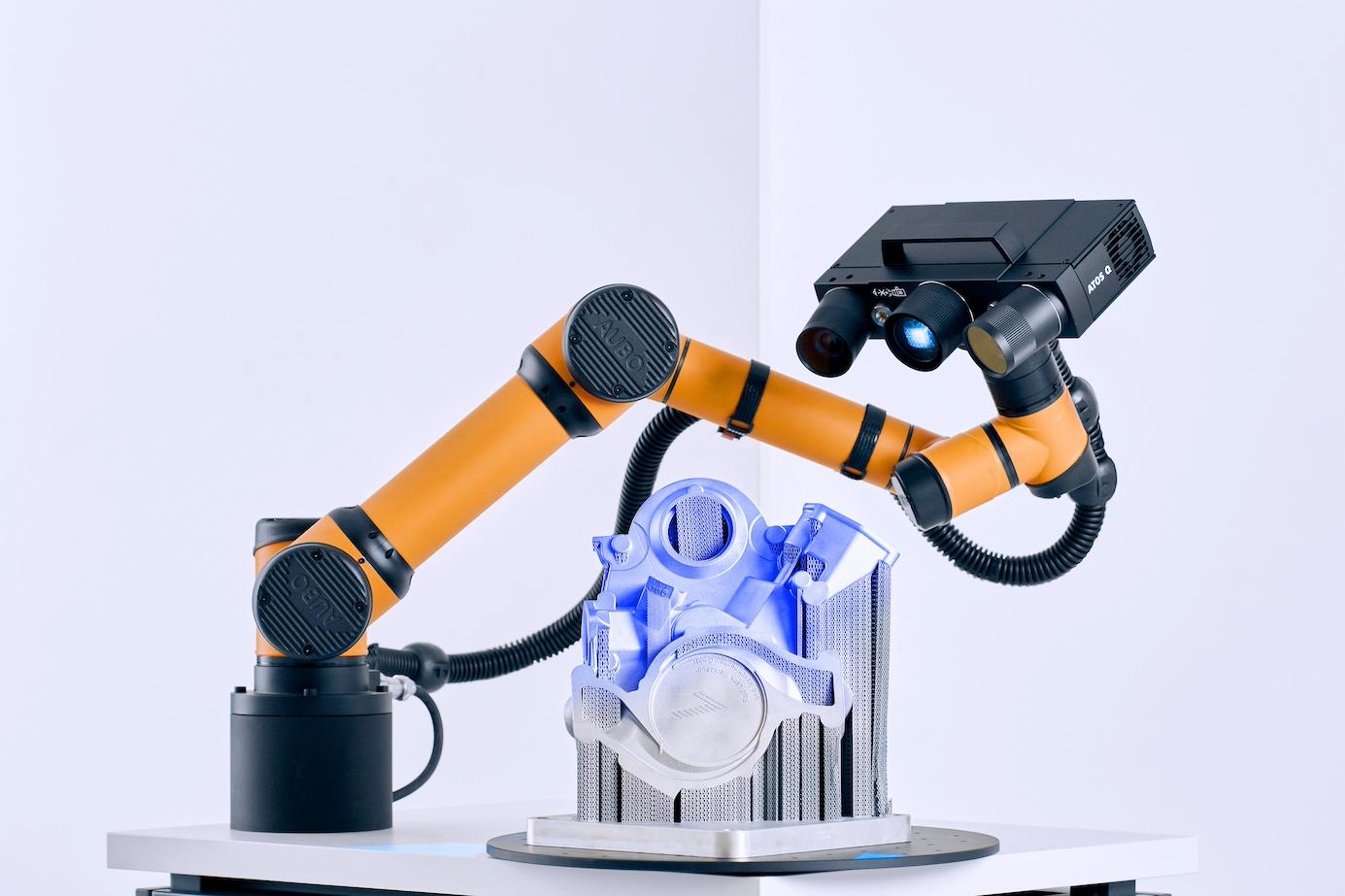

ATOS Q đạt hiệu quả tối đa trên ZEISS ScanCobot và trong ATOS ScanBox 4105. Các hệ thống cho phép kiểm soát chất lượng nối tiếp với thông lượng cao và độ tin cậy quy trình cao.

ATOS Q

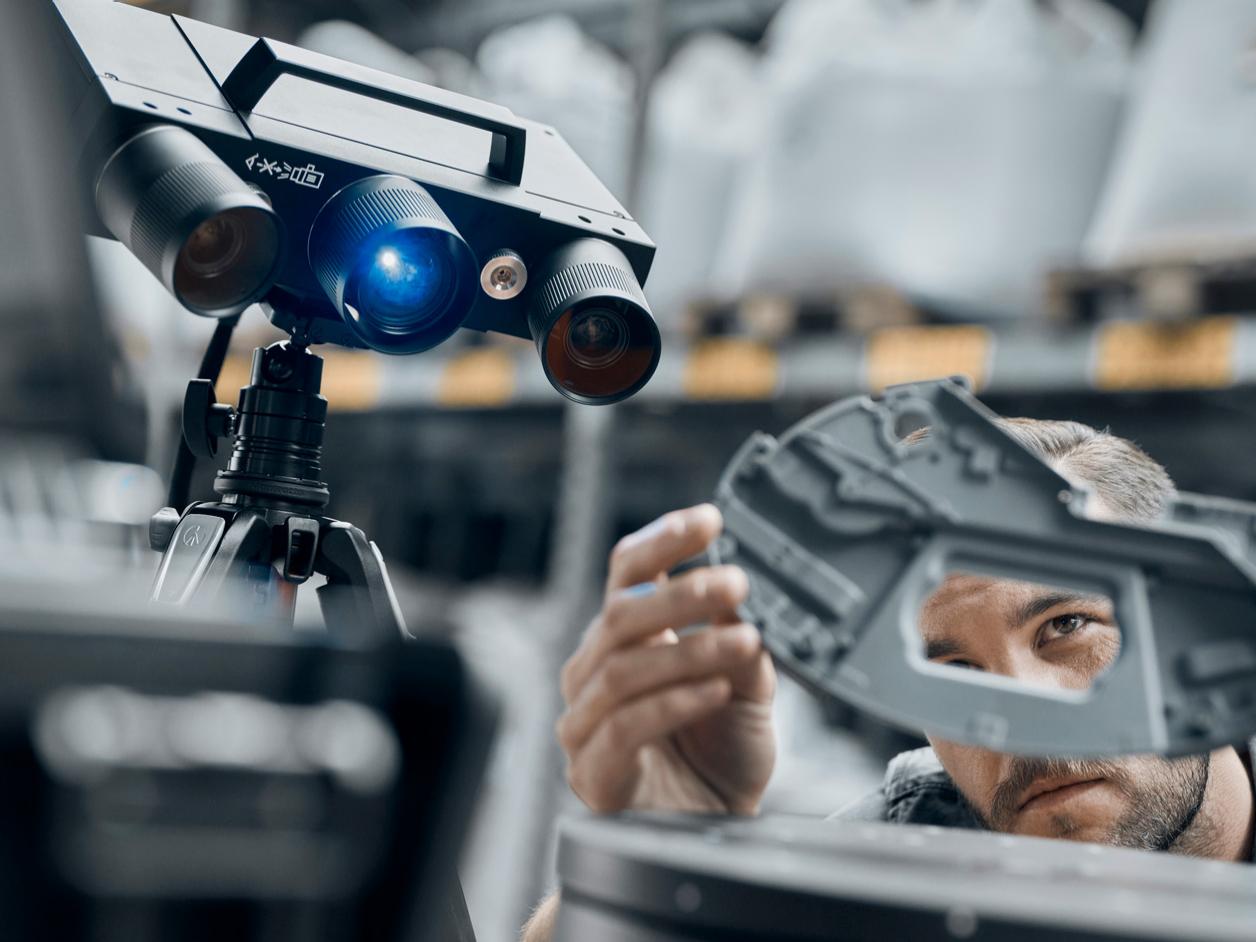

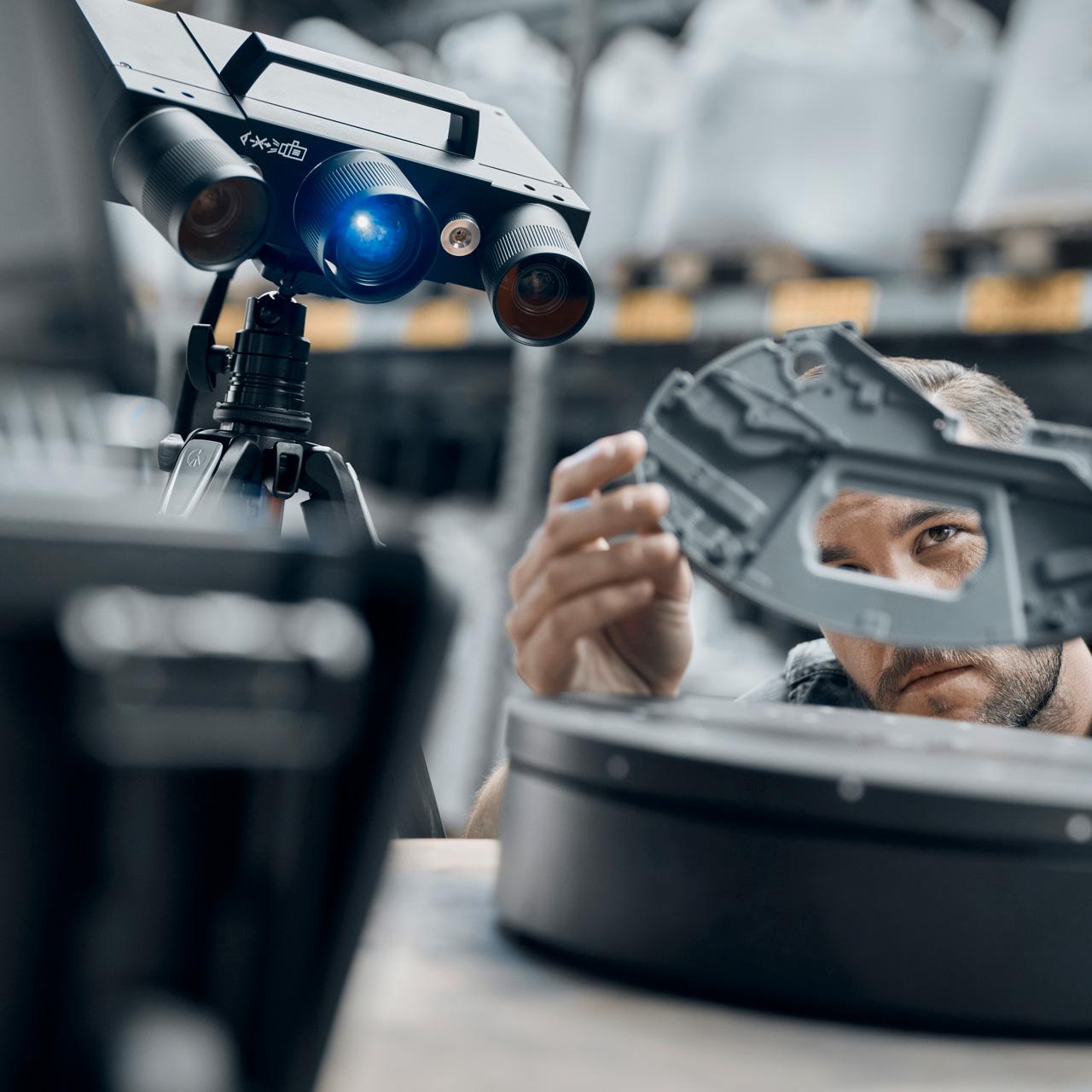

Thành viên của mạng quét 3D #HandsOnMetrology của chúng tôi

Tìm hiểu thêm về ATOS Q mang đến khả năng quét 3D xuất sắc trên nền tảng #HandsOnMetrology của chúng tôi.

Khám phá

Máy quét 3D linh hoạt cho các ngành công nghiệp khác nhau

ATOS Q được thiết kế như một máy quét 3D linh hoạt cho các nhiệm vụ đo lường và kiểm tra phức tạp trong các ngành công nghiệp khác nhau. Ống kính có thể hoán đổi cho nhau đảm bảo đo lường chính xác cao các bộ phận có kích thước từ nhỏ đến trung bình. Việc thay đổi từ khối lượng nhỏ nhất sang khối lượng lớn nhất rất dễ dàng nhờ vào vị trí camera cố định.

Đảm bảo chất lượng của các bộ phận được sản xuất bồi đắp

Đẩy nhanh giai đoạn phát triển và ra mắt sản phẩm

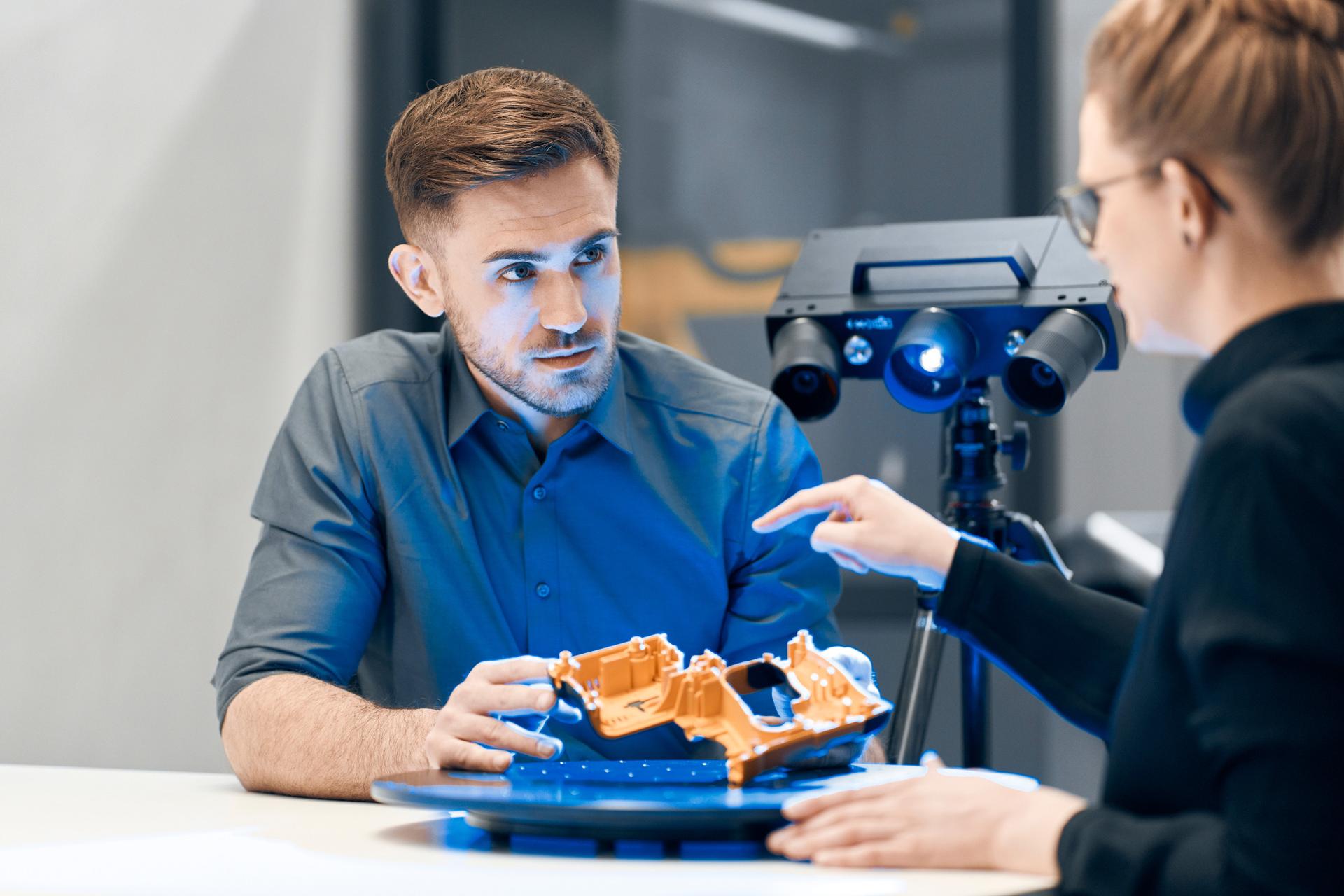

Đảm bảo chất lượng các bộ phận bằng nhựa

Đẩy nhanh tất cả các giai đoạn trong quá trình ép phun, thổi khuôn và tạo hình nhiệt

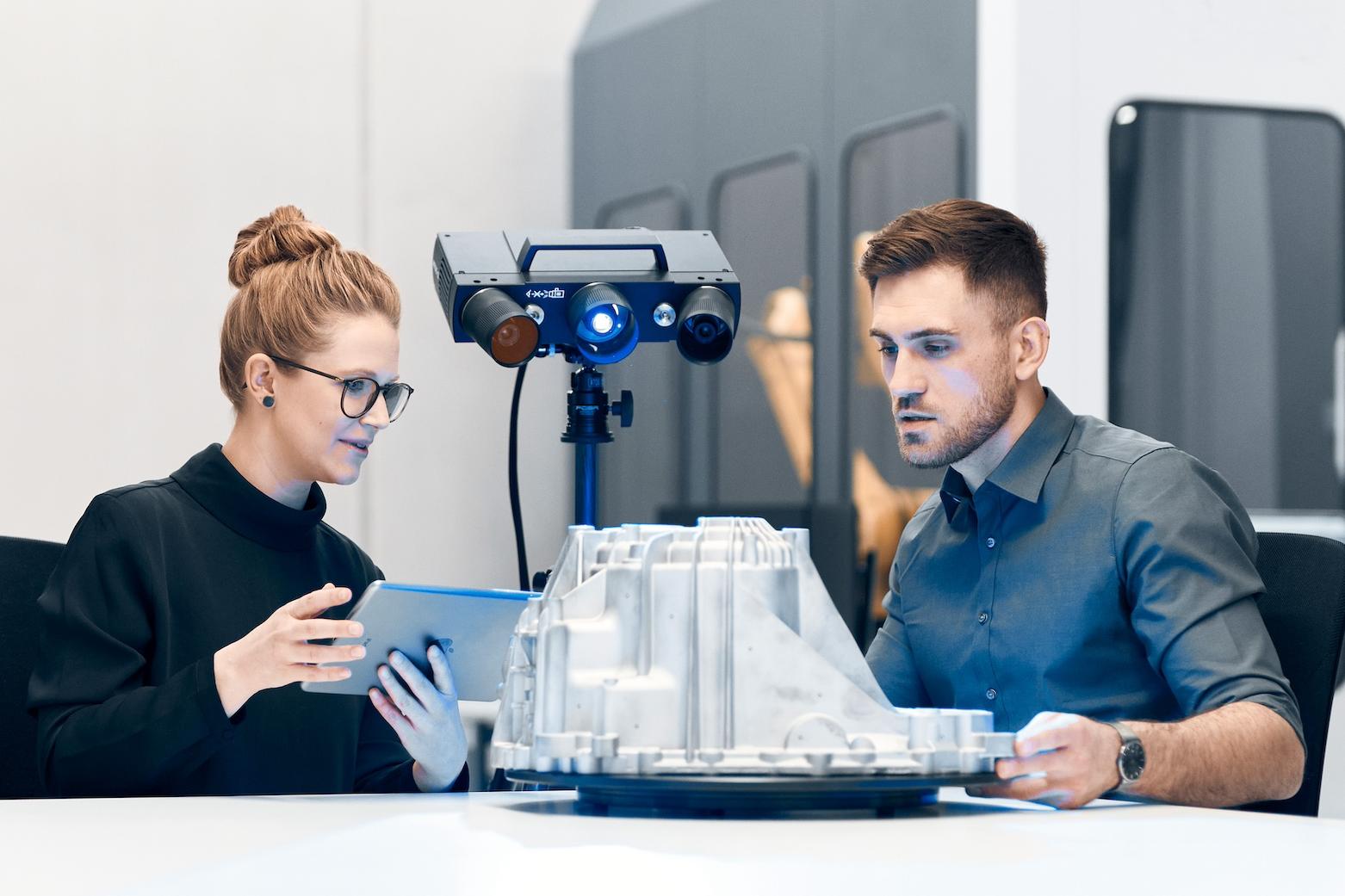

Đảm bảo chất lượng các bộ phận đúc

Tối ưu hóa quy trình đúc cát, đúc khuôn áp lực và đúc đầu tư

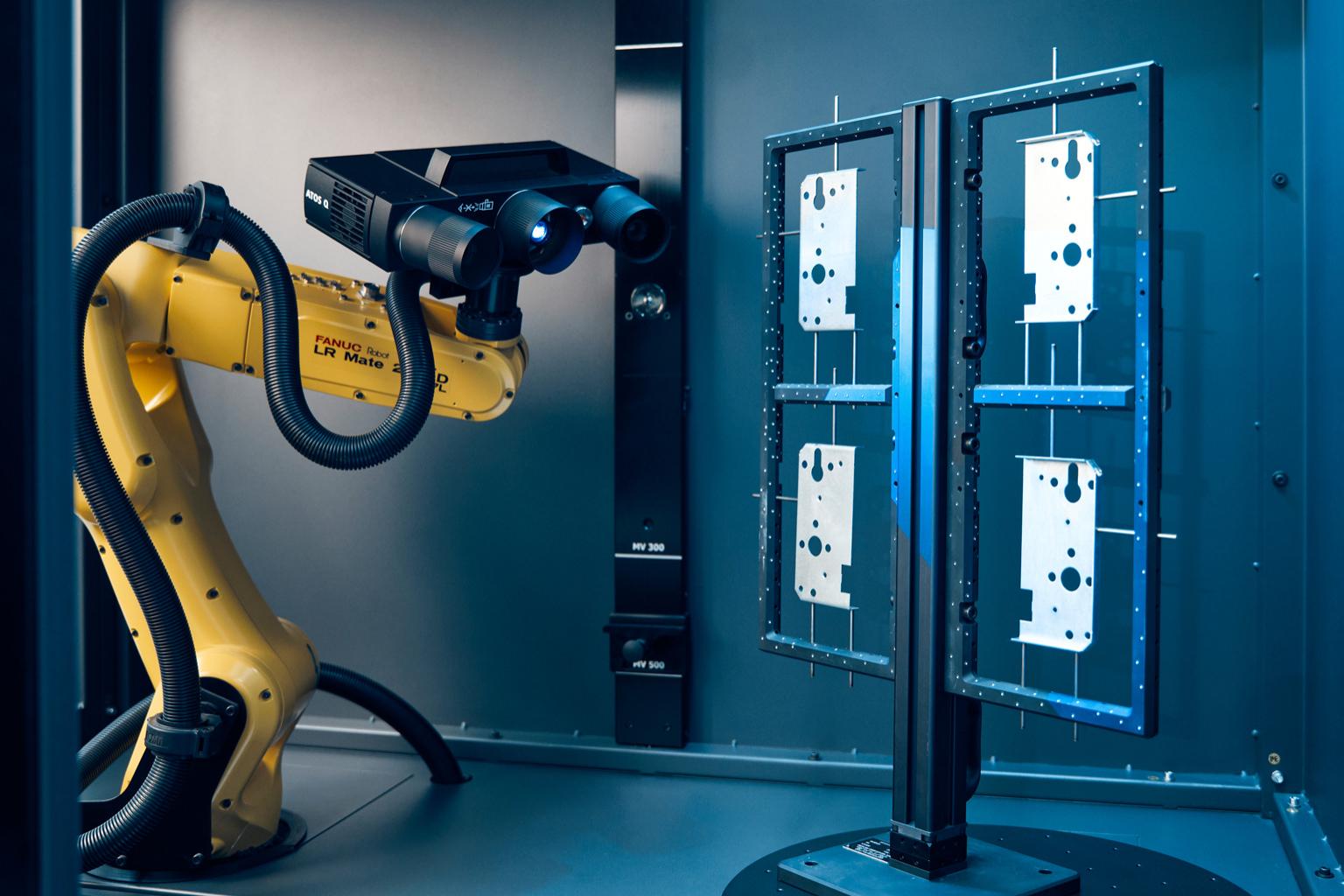

Đảm bảo chất lượng các bộ phận kim loại tấm

Tối ưu hóa chuỗi quy trình tạo hình kim loại (đột, uốn, kéo và dập)

ZEISS INSPECT
ZEISS INSPECT

Công cụ phân tích hiệu quả

ZEISS INSPECT cung cấp mọi thứ từ một nguồn duy nhất

Quét, kiểm tra và báo cáo: Phần mềm hướng dẫn bạn qua toàn bộ quy trình làm việc. Phân tích so sánh giá trị danh định với giá trị thực tế và dung sai GD&T. Thực hiện các chỉnh sửa cần thiết trực tiếp nhờ kết quả dễ hiểu. Sử dụng ZEISS INSPECT để phân tích đầy đủ, nhận báo cáo toàn diện và tích hợp kết quả đo vào các quy trình hiện có.

Tìm thêm thông tin

Một dòng, hai phiên bản

ATOS Q có các phiên bản 12M và 8M. Các cảm biến thu được tới 2 × 12 triệu hoặc 2 × 8 triệu điểm tọa độ trong quá trình quét. Có thể tự do xác định độ chính xác, độ phân giải và kích thước vùng đo.
ATOS Q 8M
ATOS Q 12M

Nguồn sáng

LED

LED

Số điểm mỗi lần quét

8 triệu

12 triệu

Diện tích đo [mm²]

100 × 70 – 500 × 370

100 × 70 – 500 × 370

Khoảng cách điểm [mm]

0,04 – 0,15

0,03 – 0,12

Khoảng cách làm việc [mm]

490

490

Trọng lượng

khoảng 4 kg

khoảng 4 kg

Kích thước

khoảng 340 mm x 240 mm x 83 mm

khoảng 340 mm x 240 mm x 83 mm

Chiều dài cáp

Cáp quang 10 m

Cáp quang 10 m

Hệ điều hành

Windows 10

Windows 10

Đo thể tích

50, 100, 170, 270, 350, 500

50, 100, 170, 270, 350, 500
