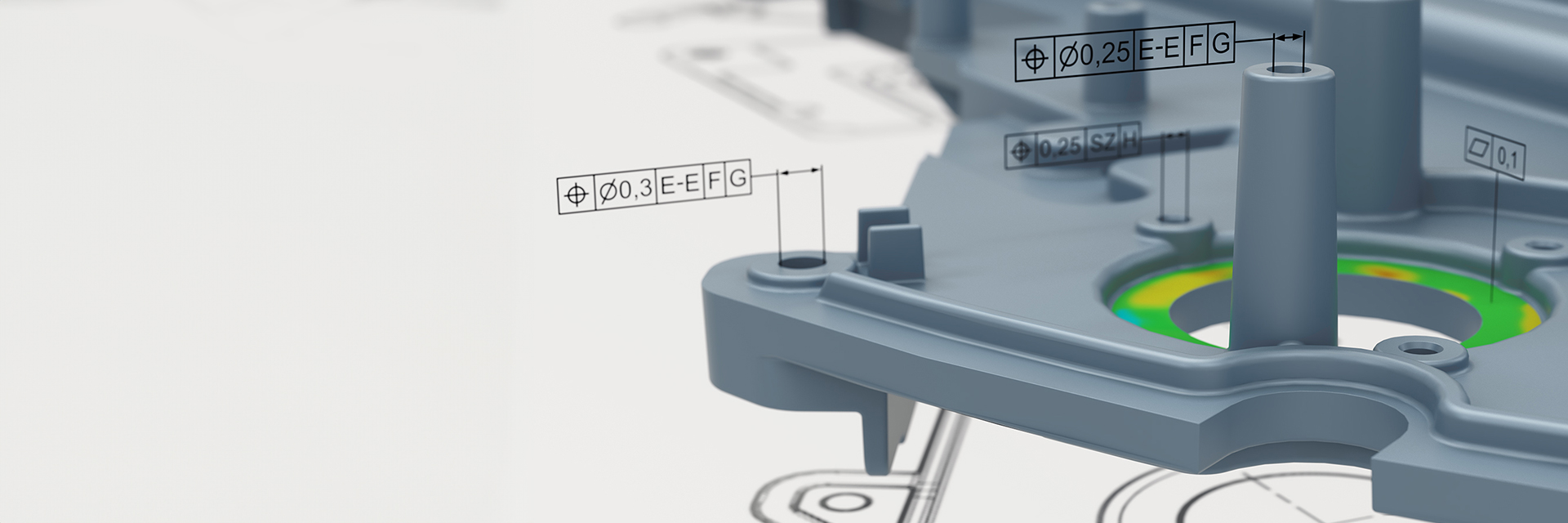

Đồng tâm

Độ đồng tâm là một phần của độ đồng trục. Trong khi kiểm tra độ đồng trục bao gồm các trục, kiểm tra độ đồng tâm chỉ bao gồm điểm trung tâm. Những kiểm tra này thường được thực hiện nhiều lần trên một linh kiện.

Độ đồng tâm được gọi là kiểm tra vị trí của một hoặc nhiều vòng kết nối độc lập. Lúc đầu, phần tử mốc đo lường được xác định. Phần tử dữ liệu này có thể là trục hoặc điểm trung tâm. Sau đó, một vùng dung sai phẳng hoặc hình tròn được tạo xung quanh phần tử dữ liệu này. Vị trí của điểm trung tâm được phép sai lệch trong vùng dung sai này. Kích thước được coi là nằm ngoài dung sai nếu điểm trung tâm nằm bên ngoài vùng dung sai.

Độ đồng tâm về mặt đo lường được bao gồm trong sai lệch về vị trí. Các sai lệch vị trí khác là, ví dụ, dung sai vị trí và dung sai đối xứng. Hãy tưởng tượng một máy giặt có đường kính ngoài 15 mm. Ở trung tâm của vòng đệm là một lỗ khoan có đường kính 10 mm. Lỗ khoan này đóng vai trò là phần tử mốc. Với dung sai độ đồng tâm là 0,4, điểm trung tâm của vòng tròn bên trong sau đó được sử dụng làm mốc đo. Một vòng tròn có đường kính 0,4 mm được tạo ra xung quanh mốc đo. Đây là vùng dung sai trong đó điểm trung tâm của đường kính ngoài được phép đặt. Để đạt được độ đồng tâm, điểm trung tâm của vòng tròn bên ngoài chỉ có thể có độ lệch hướng tâm tối đa là 0,2 mm so với điểm trung tâm của vòng tròn bên trong. Nếu không, điểm trung tâm sẽ nằm ngoài khả năng chịu đựng.

Sai lệch cho phép so với kích thước danh nghĩa (dung sai) xảy ra trong quá trình sản xuất. Chúng thường là kết quả của những ảnh hưởng có hệ thống hoặc ngẫu nhiên đến sản xuất, chẳng hạn như nhiệt độ, rung động hoặc bụi bẩn. Biết độ lệch đồng tâm có nằm trong các giá trị giới hạn hay không là rất quan trọng cho hoạt động sau này của bộ phận.

Việc đo độ đồng tâm đóng một vai trò quan trọng trong việc sản xuất vòng bi chính xác cho ngành công nghiệp ô tô và các ngành công nghiệp khác. Vòng bi lăn là cần thiết trong kỹ thuật ô tô. Chúng làm giảm mức tiêu thụ năng lượng do ma sát thấp. Để đảm bảo hiệu quả tốt nhất có thể của ổ bi, các hệ thống đo lường đang sử dụng phải hoạt động với độ chính xác cao nhất. Khuôn mẫu kiểm tra cho vòng bi bao gồm:

• Đường kính của rãnh vòng bi và lỗ khoan
• Độ đồng tâm của lỗ khoan với đường kính ngoài
• Độ đồng tâm của các rãnh vòng bi với đường kính ngoài và lỗ khoan
• Độ đồng tâm của các rãnh đệm với đường kính ngoài
• Độ tròn của rãnh vòng bi

Vòng bi được sử dụng trong các sản phẩm khác nhau. Chúng cho phép quay trơn tru và nhanh chóng các bộ phận cần thiết trong công nghệ truyền động, kỹ thuật cơ khí và sản xuất máy công cụ.

Công nghệ đo lường ZEISS và các giải pháp phần mềm cung cấp dữ liệu chính xác để phân tích độ đồng tâm.
