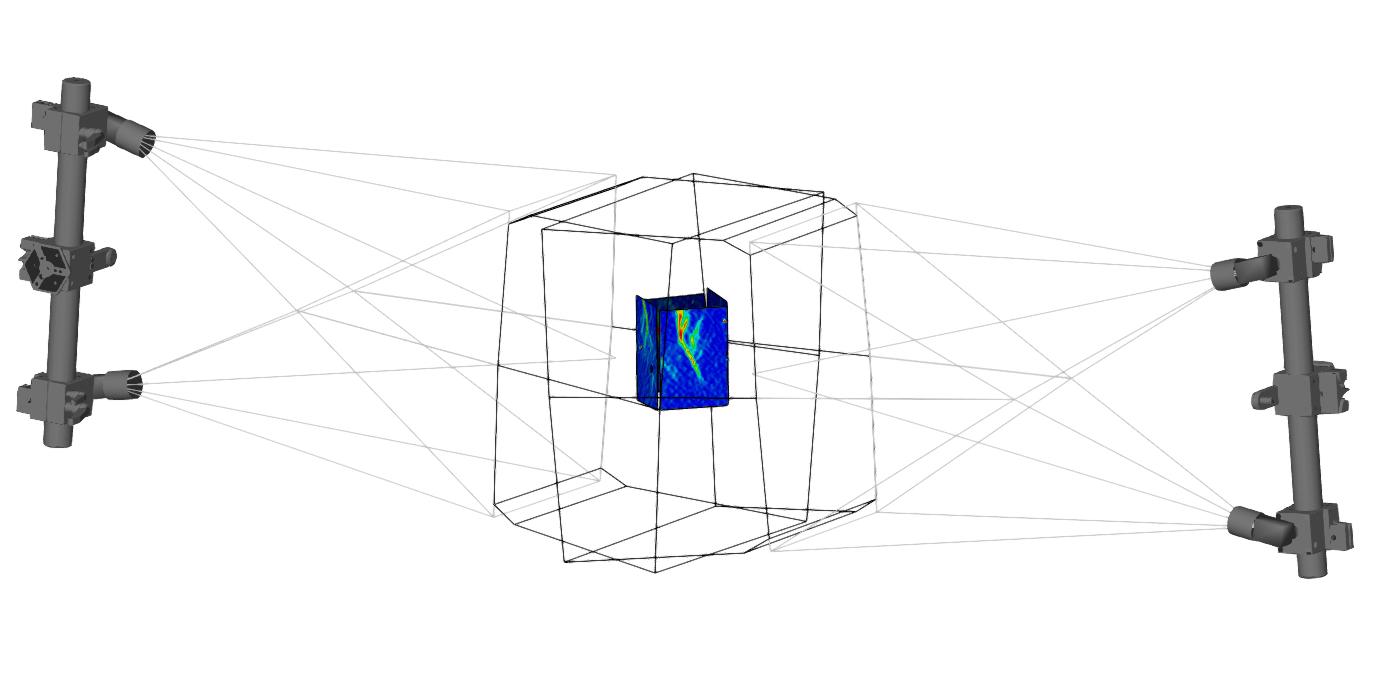

Sự kết hợp của một số cảm biến ARAMIS hoặc hệ thống đo lường ARAMIS được gọi là hệ thống đa cảm biến. Hệ thống đa cảm biến cho phép đo đồng bộ hóa thời gian từ các góc độ khác nhau có thể được đánh giá trong một hệ tọa độ chung. Các khu vực đo của các cảm biến được sử dụng trong hệ thống đa cảm biến có thể giống nhau hoặc có kích thước khác nhau. Bằng cách kết hợp các khu vực đo lớn và nhỏ, các hệ thống đa cảm biến có thể đồng thời ghi lại và đánh giá các chuyển động và biến dạng toàn cầu cũng như các hiệu ứng biến dạng và biến dạng cục bộ.

Nói chung, một trong những thách thức đối với các kỹ sư thử nghiệm trong các thử nghiệm tải cơ học, chẳng hạn như thử nghiệm nén, thử nghiệm độ bền kéo và thử nghiệm độ cứng uốn, là phải biết trước vị trí, cách vết nứt hình thành và phát triển hoặc nơi sẽ xảy ra biến dạng tối đa. Với các công cụ đo lường thông thường như thước biến dạng (hoặc máy đo biến dạng) và đầu dò chuyển vị (LVDT), các kỹ sư phải quyết định trước khu vực nào của mẫu vật mà họ muốn quan sát trong thử nghiệm và nơi đặt các cảm biến đo điểm. Điều này đòi hỏi rất nhiều kinh nghiệm và ngay cả với sự trợ giúp của các kết quả mô phỏng hỗ trợ, có thể xảy ra việc các cảm biến được đặt sai vị trí và do đó, các vùng biến dạng quan trọng nhất không được ghi lại. Hệ thống ARAMIS, với nguyên tắc đo toàn diện, không tiếp xúc dựa trên tương quan hình ảnh kỹ thuật số (DIC), mang lại lợi thế lớn mà các kỹ sư đo kiểm không cần phải biết trước chính xác nơi xảy ra các vết nứt hoặc biến dạng cao nhất. Với ARAMIS, các khu vực rộng lớn của một đối tượng thử nghiệm có thể được đo lường và đánh giá.

Khái niệm đa cảm biến, kết hợp một số cảm biến ARAMIS để ghi lại các phép đo song song từ các góc độ khác nhau với các phạm vi đo khác nhau, mở rộng khả năng phân tích biến dạng và chuyển động với ARAMIS.

Để khảo sát các chuyển động và biến dạng 3D trong thử nghiệm cơ học, các hệ thống DIC đa cảm biến rất linh hoạt. Bên cạnh những thứ khác, cảm biến của Multisensor DIC được sử dụng cho:

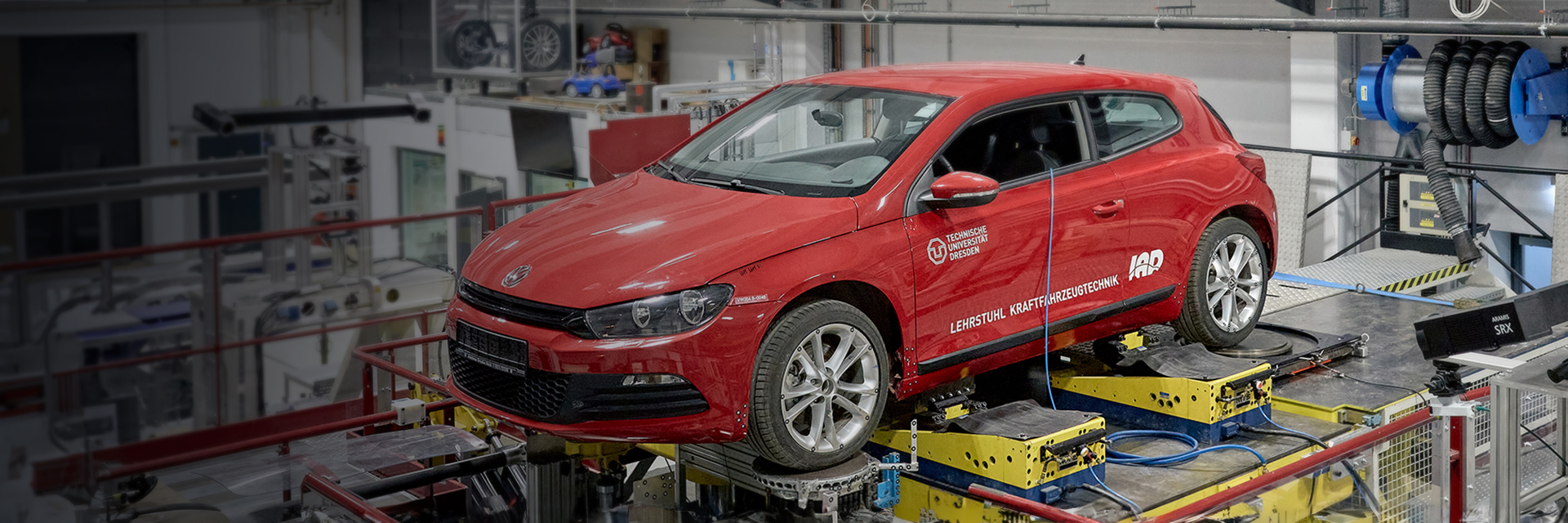

• Lấy các thông số động lực học của phương tiện và các biến vị trí bánh xe của xe thử nghiệm trên giàn thử nghiệm xe hoàn chỉnh (giàn thử nghiệm 4 cọc)
• Phân tích hành vi uốn của các linh kiện và cấu trúc hình trụ thành mỏng trong ngành hàng không vũ trụ
• Nghiên cứu chính xác độ giảm của độ dày của mẫu thử độ bền kéo bằng cách đo mặt trước và mặt sau của mẫu thử
• Thử nghiệm linh kiện trong ngành công nghiệp ô tô và hàng không vũ trụ
• Phân tích vết nứt trên mẫu vật liệu xây dựng

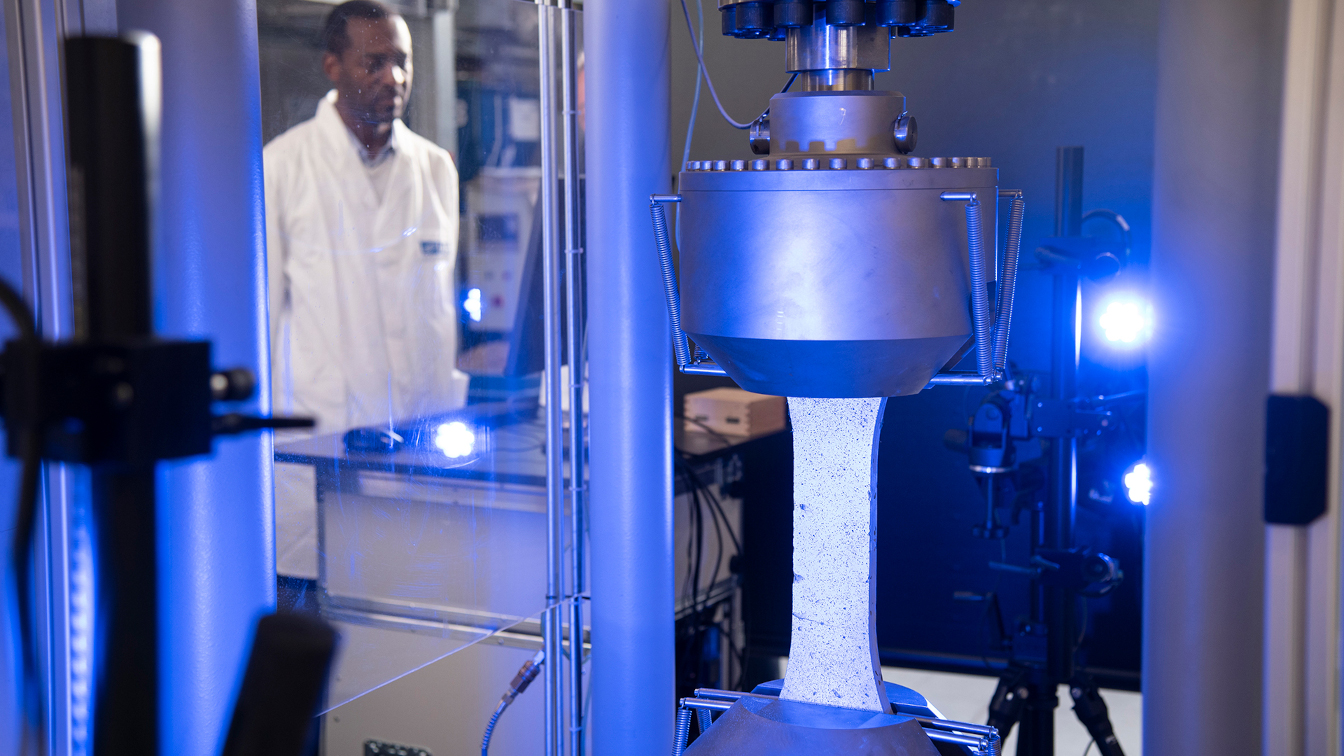

Ví dụ, IAB Weimar sử dụng bộ đa cảm biến ARAMIS cho các thử nghiệm vật liệu của mình. Ví dụ, đối với các thử nghiệm độ bền kéo trên mẫu vật, các cảm biến ARAMIS được đặt ở phía trước và phía sau mỗi mẫu vật để ghi lại sự biến dạng từ hai phía. Điều này giúp loại bỏ sự cần thiết của việc phải biết nơi vết nứt có thể xảy ra trước khi kiểm tra. Ngoài ra, một hệ tọa độ chung ghi lại và đánh giá dữ liệu đo lường. Kết quả đo từ các hệ thống khác nhau cũng có thể được hiển thị đồng thời bằng cách sử dụng phần mềm tích hợp, đơn giản hóa đáng kể việc phân tích và so sánh và tiết kiệm thời gian quý báu. Ngoài ra, phát hiện đầu vết nứt cho phép theo dõi và đánh giá đường cong tiến triển của các điểm nứt. Các đại lượng khác như chiều dài vết nứt, lỗ hở và chế độ trong 3D cũng có thể được tạo ra.

ARAMIS là một hệ thống đo quang học để thu thập không tiếp xúc các độ cặng, biến dạng, vận tốc, gia tốc, quay và góc. ARAMIS kết hợp công nghệ theo dõi điểm và cách tiếp cận tương quan hình ảnh kỹ thuật số để đo tọa độ 3D và các thông số có được từ nó trong một khoảng thời gian.

ARAMIS có thể được sử dụng theo hai cách để đo độ căng và độ biến dạng. Chỉ với một camera để đo lường, ARAMIS cung cấp DIC 2D và các chức năng theo dõi điểm. Điều này có nghĩa là các mẫu vật hoặc vật thể phẳng có thể được đo và các độ biến hạng theo hướng X và Y cũng như các độ căng bề mặt có thể được xác định.

Khả năng đầy đủ của ARAMIS phát huy tác dụng khi hai camera được sử dụng để đo 3D độ căng và biến dạng. Sử dụng cái gọi là cảm biến stereo camera, có thể đo các mẫu và vật thể dưới bất kỳ hình thức nào và có thể chụp các độ biến dạng và quay trong không gian 3D. Để đo thành công với cảm biến 3D quang học, cần có thiết lập vững chắc của hai camera (lý tưởng là trong cụm cảm biến do ARAMIS cung cấp) cũng như hiệu chuẩn cảm biến stereo camera với các đối tượng hiệu chuẩn phù hợp.

Mạng lưới các kỹ sư bán hàng giàu kinh nghiệm của chúng tôi rất sẵn lòng hỗ trợ bạn với bất kỳ câu hỏi nào về việc sử dụng hệ thống tương quan hình ảnh kỹ thuật số ARAMIS 3D trong ứng dụng thử nghiệm tốc độ cao của bạn. Với hơn 20 năm kinh nghiệm, đội ngũ bán hàng của chúng tôi sẽ tìm thấy cấu hình hoàn toàn phù hợp với yêu cầu của bạn trong thử nghiệm tốc độ cao và đáp ứng ngân sách của bạn.
