Tệp STL

Tệp STL là gì?

Trong ngữ cảnh in 3D, các tệp ở định dạng tệp STereoLithography, hoặc viết tắt là tệp STL, được sử dụng. STL cũng là viết tắt của Standard Triangulation Language. Định dạng chuẩn hóa này thể hiện bề mặt của các vật thể ba chiều trên máy tính bằng cách sử dụng các mắt lưới đa giác, bao gồm các mặt tam giác riêng lẻ.

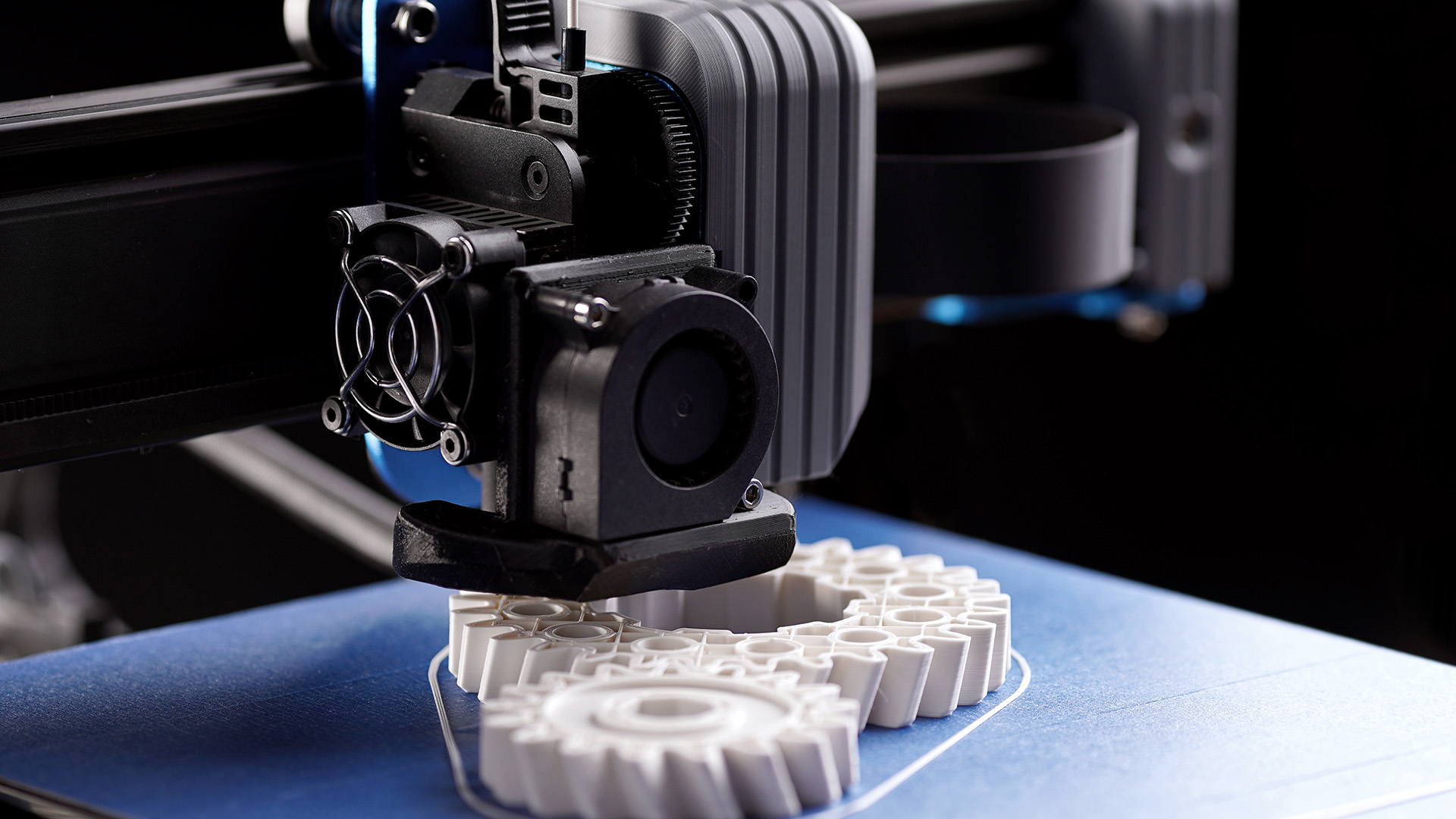

STL: giao diện không thể thiếu trong in 3D

Giống như máy in laser hoặc máy in phun, máy in 3D cũng cần dữ liệu chứa thông tin liên quan để xử lý. Tuy nhiên, các thiết bị không thể xử lý trực tiếp các tệp STL, vì vậy cần phải thực hiện một đường vòng nhỏ thông qua một chương trình tiện ích thường được bao gồm trong phạm vi phân phối.

Máy in 3D tạo các đối tượng theo từng lớp; phần mềm chia mô hình sẽ được thực thi thành các lớp. Chương trình cũng xác định khoảng cách mà đầu in có thể di chuyển trên trục x và y và tốc độ mà giá đỡ phải tuân theo trên trục z. Nhiệt độ xử lý cũng có thể được cấu hình. Nếu các tùy chọn cài đặt không đủ, đơn vị bán lẻ chuyên gia sẽ cung cấp các giải pháp với phạm vi mở rộng.

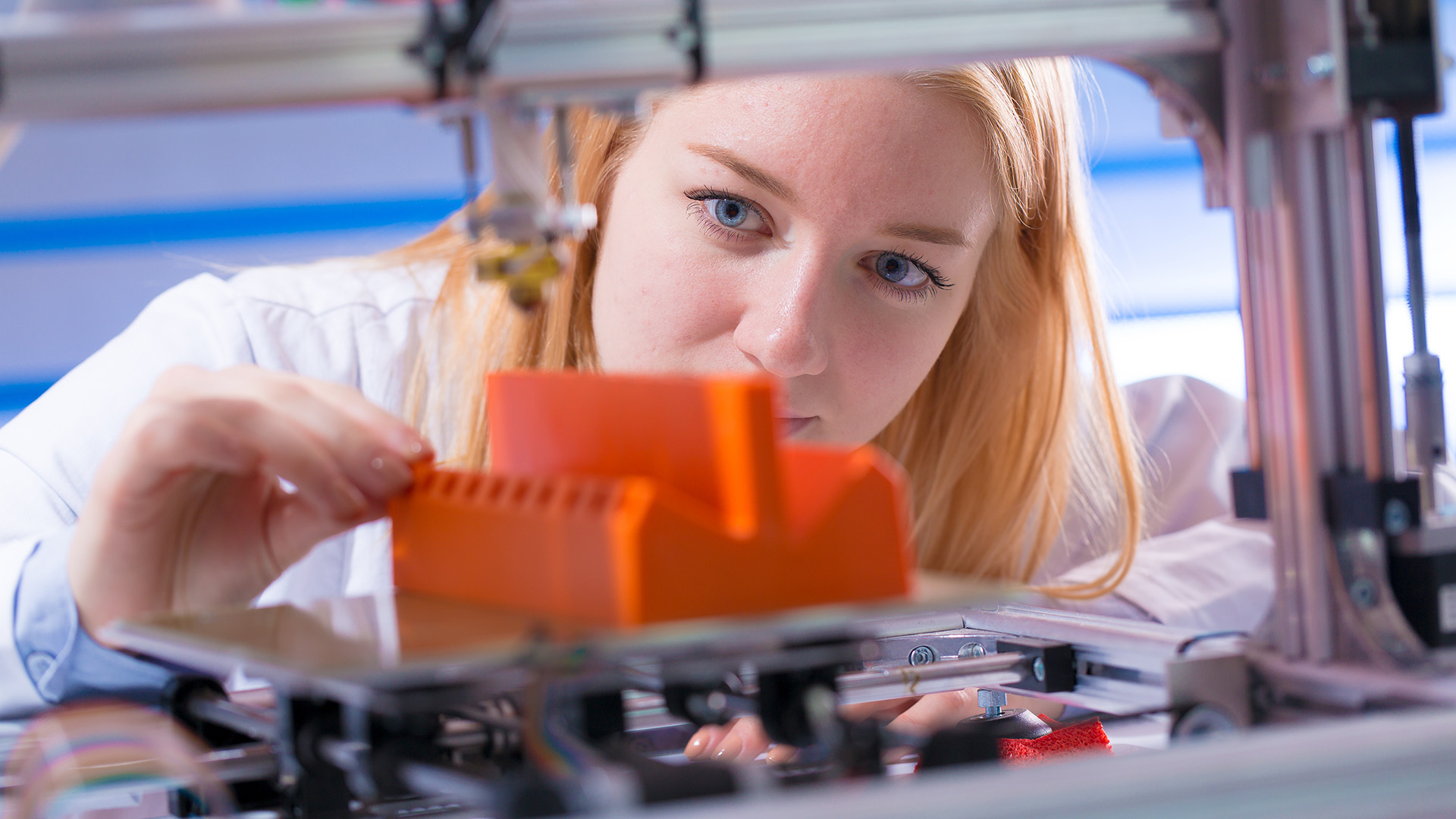

STL: Tất cả là ở việc trình bày

Hình dạng với đường viền thẳng có thể dễ dàng tái tạo bằng cách sử dụng các cạnh vát hình tam giác. Tuy nhiên, với các yếu tố cong, hình ảnh là khác nhau. Với các tệp STL, không thể biểu diễn trực tiếp các vòng tròn vì các mặt bao gồm các bề mặt thẳng. Bóng, xi lanh và những thứ tương tự chỉ xuất hiện với thiết kế hoàn hảo ngay từ cái nhìn đầu tiên. Khi phóng to, có thể thấy rằng các tam giác lập thể được bố trí lồi hoặc lõm. Nguyên tắc tương tự như cấu trúc của ảnh kỹ thuật số, trong đó sự tương tác của nhiều pixel tạo ra các đường cong.

Chuyển đổi, nhập và xuất tệp STL

Định dạng STL mô tả các bề mặt của vật thể bằng cách sử dụng hình tam giác. Tùy thuộc vào kích thước, chúng bao gồm tới hàng triệu đa giác. Mật độ làm đầy càng cao, bộ nhớ càng được sử dụng nhiều. Phần mềm nào được sử dụng để tạo mô hình 3D không quan trọng. Hầu như mọi chương trình mô hình hóa và CAD đều hỗ trợ định dạng tệp. Các phần mềm có thể được nhập và xuất mà không cần nỗ lực nhiều - ví dụ như vào phần mềm ZEISS INSPECT. Chỉ cần lưu một tệp đang mở ở định dạng STL; nhấp đúp là đủ để mở nó.

Phần mềm tạo tệp STL như thế nào?

Trong thế giới CAD, nhiều yếu tố bao gồm NURBS (B-splines hợp lý không đồng nhất). Các bề mặt cong được chia thành các đường cong và nút được xác định bằng toán học. Chúng đặc biệt phù hợp để mô hình hóa các thành phần hình trụ với các đường viền phức tạp. Tuy nhiên, các thông số kỹ thuật dựa trên dây chuyền không phù hợp với máy in 3D. Do đó, trước khi xử lý thêm, tất cả các vùng đối tượng phải được chuyển đổi thành mạng đa giác mà không có kết cấu. Điều này đảm bảo rằng dự án có thể được lưu dưới dạng tệp STL mà không gặp bất kỳ sự cố nào.

Nếu có khoảng trống hoặc cạnh nhô ra trên mô hình trong quá trình chuyển đổi, các công cụ tích hợp của chương trình CAD là đủ để sửa chữa các bề mặt một cách dễ dàng.
