Đảm bảo chất lượng cho stato

Kiểm tra khuyết tật và đo lường 3D

Khám phá hiệu suất động cơ điện cấp tiếp theo với các stato

Định vị, phát hiện khuyết tật và số hóa

Trong số tất cả các thành phần trong thế hệ động cơ điện mới nhất, stato mang lại tiềm năng lớn nhất để cải thiện hiệu suất, công suất và hiệu suất của động cơ điện tử. Với việc sử dụng nguyên liệu thô mới và công nghệ sản xuất tiên tiến, điều cần thiết là phải thực hiện đảm bảo chất lượng trên tất cả các bước sản xuất stato để đảm bảo sự an toàn, độ tin cậy và hiệu suất của động cơ điện tử.

Những thách thức chính về chất lượng đối với các stato

Giấy cách điện và vị trí hairpin

Đo lường thứ nguyên

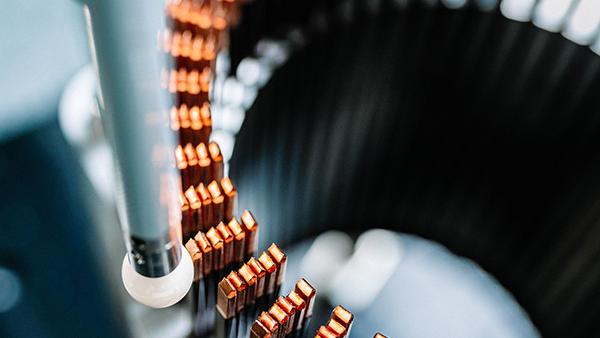

Trong quá trình lắp ráp stato, giấy cách điện và hairpin được chèn vào các khe chồng thép tấm và hàn lại với nhau. Các điểm kết nối nguồn điện cũng được hàn. Phải kiểm tra nhiều đặc điểm để tránh ngắn mạch stato. Các hairpin bằng đồng có độ linh hoạt cao có nghĩa là cần có các công nghệ quang học và tiếp xúc linh hoạt để kiểm tra chính xác các vị trí và kích thước – và máy đo tọa độ đa cảm biến ZEISS (CMM) là giải pháp lý tưởng.

ZEISS CMM

Kiểm tra khối lượng lắp ráp

Phân tích kích thước không gian lắp đặt

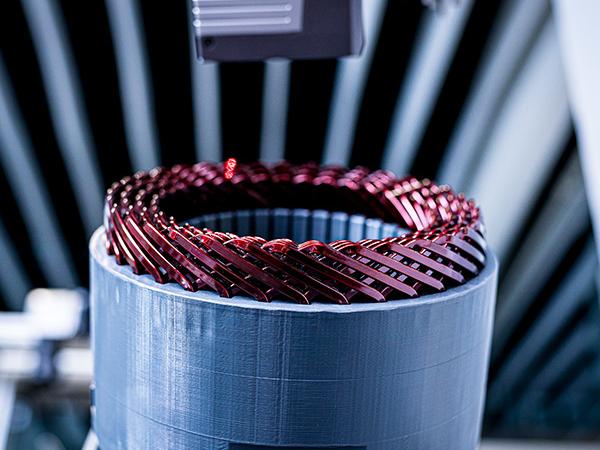

Nếu kích thước bên ngoài của stato vượt quá không gian lắp đặt có sẵn trong vỏ động cơ điện, thì sẽ không thể lắp ráp động cơ điện. Máy đo tọa độ ZEISS (CMM) được trang bị công nghệ khối lượng lớn đảm bảo chuyển đổi tự động giữa các công nghệ cảm biến khác nhau. Sự kết hợp giữa đầu dò tam giác laser và hệ thống kim đo tiếp xúc cho phép đảm bảo chất lượng đầy đủ cho stato được lắp ráp sẵn.

ZEISS CMM

Kiểm tra mối hàn
Lắp đặt stato

Khi hàn các đầu hairpin, cả cặn sơn ở các đầu đã được lột bỏ và các thông số hàn dao động có thể dẫn đến sự xuất hiện lỗ rỗ trong mối hàn. Điều này có thể dẫn đến giảm hiệu suất hoặc thậm chí gây ra sự thất bại hoàn toàn của động cơ điện. Do đó, điều quan trọng đối với hiệu suất động cơ điện là các mối hàn này được kiểm tra các khuyết tật có thể xảy ra.

Giải pháp X-quang ZEISS
Kiểm tra mối hàn
Xác định lỗ rỗ và khuyết tật

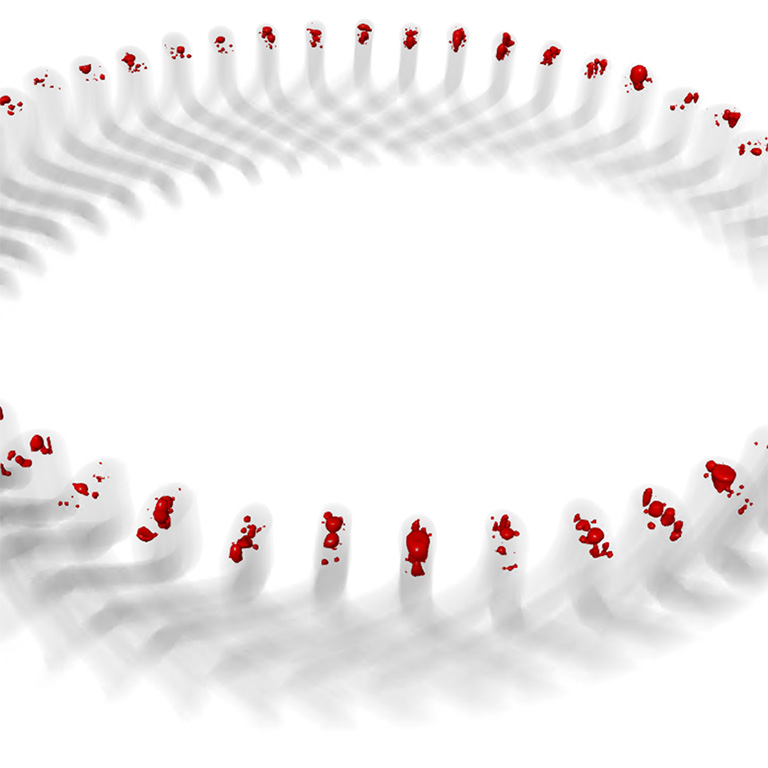

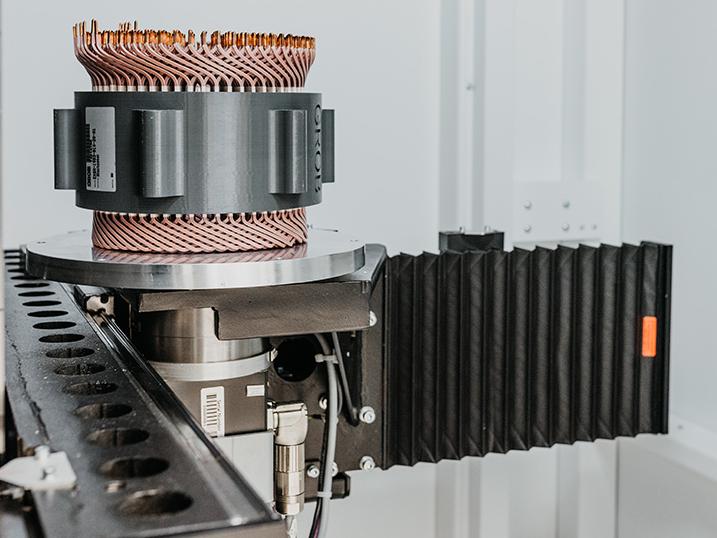

Việc kiểm tra không phá hủy tất cả các mối hàn cho các khuyết tật có thể xảy ra đặt ra một thách thức cụ thể. Các giải pháp chụp cắt lớp vi tính công nghiệp (CT) như ZEISS VoluMax 9 titan hoặc ZEISS METROTOM có thể được sử dụng để xác định không phá hủy lỗ rỗ và khuyết tật bên trong các mối hàn hairpin. Trong hình ảnh này, việc phát hiện khuyết tật tự động với sự hỗ trợ của AI được thực hiện trên hairpin bằng cách sử dụng ZEISS Automated Defect Detection (ZADD).

ZEISS Quality Software

Đảm bảo chất lượng hiệu quả trong sản xuất stato

Với ZEISS ScanBox for eMotors

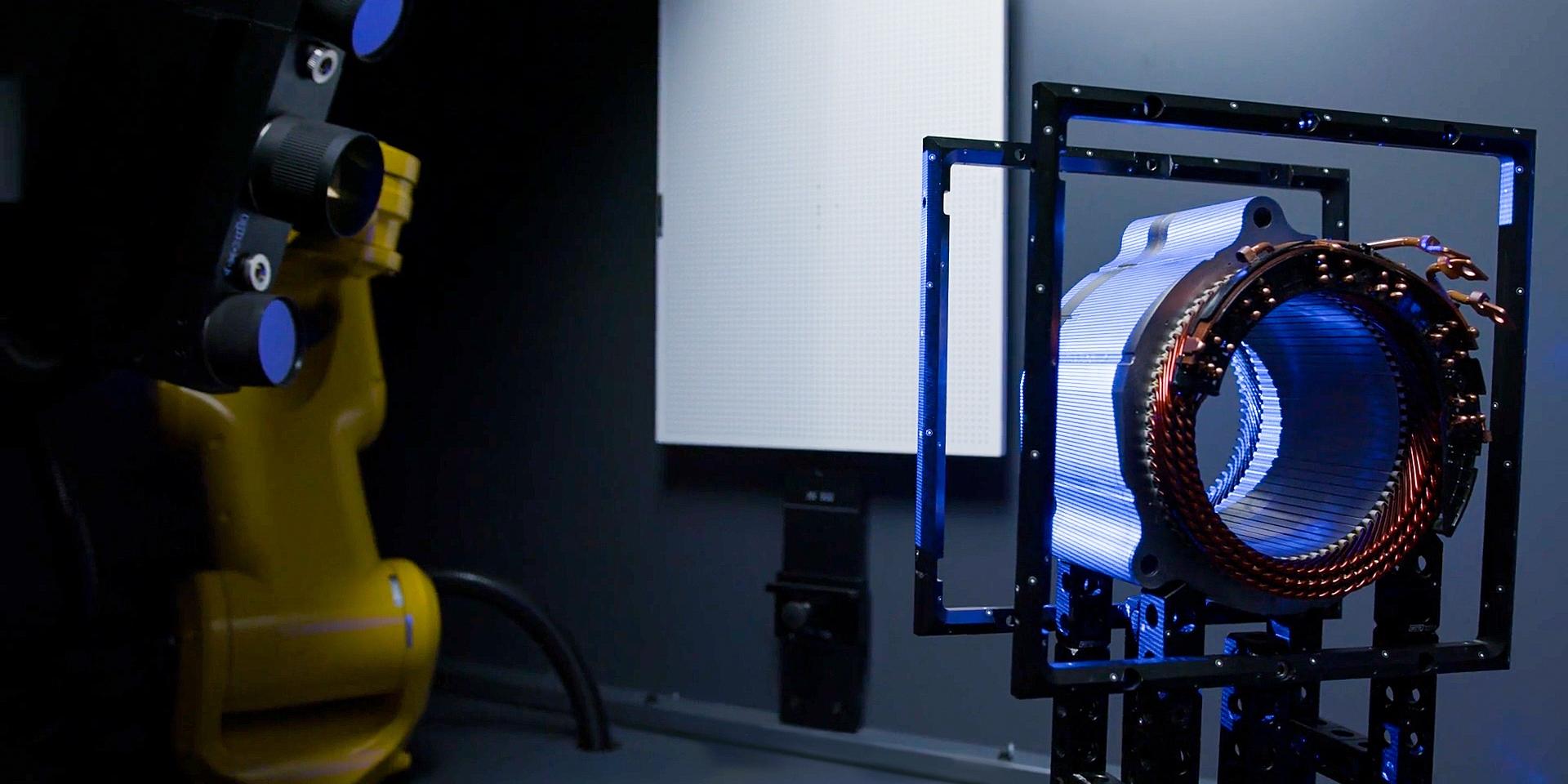

ZEISS ScanBox for eMotors chuyên kiểm tra và số hóa hairpin và stato. Từ các hairpin riêng lẻ đến nhiều hairpin và thậm chí cả stato hoàn chỉnh, việc kiểm tra hoàn toàn tự động này được thực hiện với tốc độ và độ chính xác cao. Dữ liệu đo 3D thu được sau đó được hiển thị và phân tích thông qua phần mềm kiểm tra mạnh mẽ trong ZEISS Quality Suite.

Công nghệ đo 3D quang học cho eMobility

Kết quả đo nhanh, chính xác và có thể tái tạo

Số hóa toàn bộ bề mặt

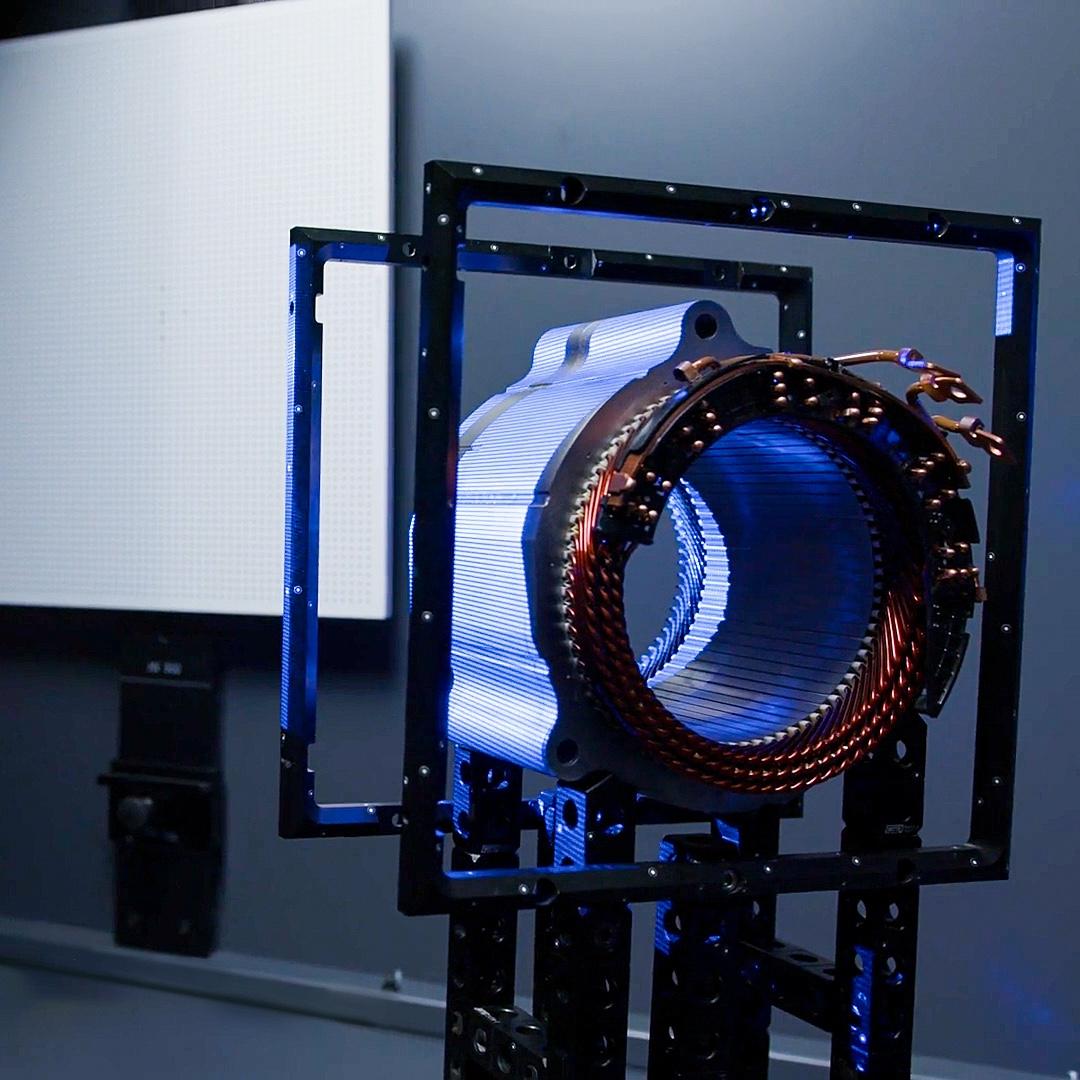

ZEISS ScanBox for eMotors đã được phát triển đặc biệt để thực hiện quét toàn bộ bề mặt tự động và số hóa các hairpin riêng lẻ, nhiều hairpin và thậm chí cả các stato hoàn chỉnh.

Bộ đôi kỹ thuật số hình học

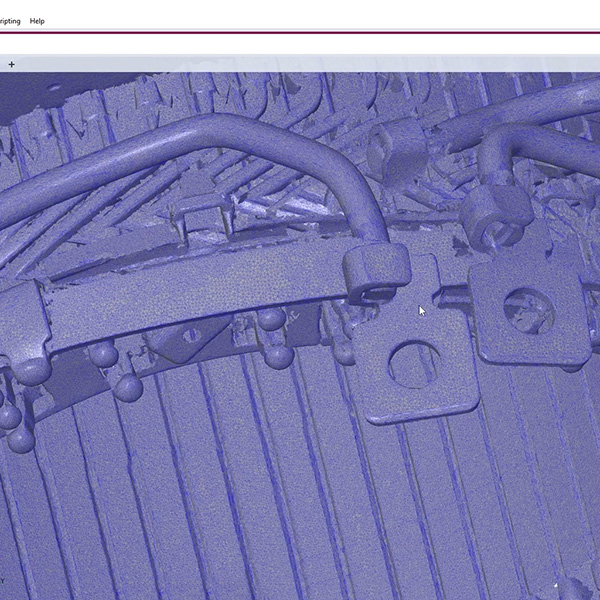

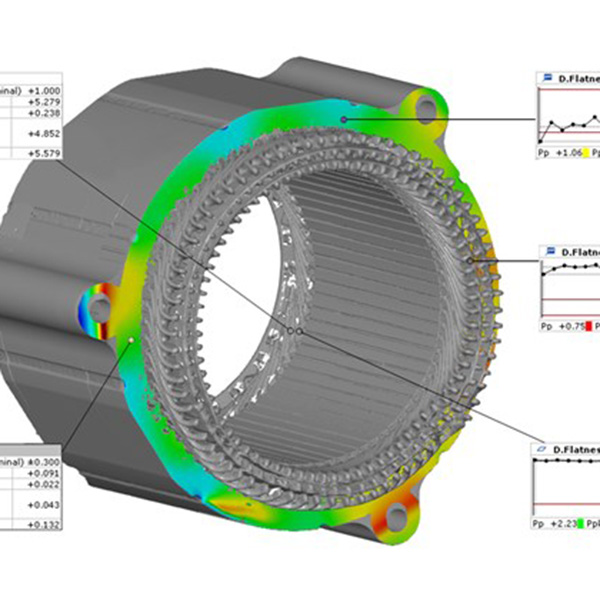

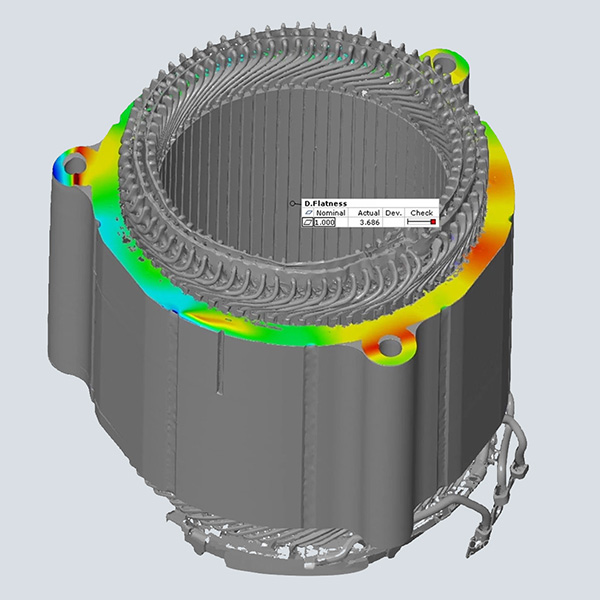

Phần mềm tạo ra một bản sao kỹ thuật số hình học đầy đủ bằng cách sử dụng tọa độ 3D phân bố trên một diện tích rộng. Điều này cho phép xác định nhanh chóng và có thể tái tạo các sai lệch và khuyết tật trong hình học thành phần bằng cách so sánh với mô hình CAD.

Phòng đo ảo

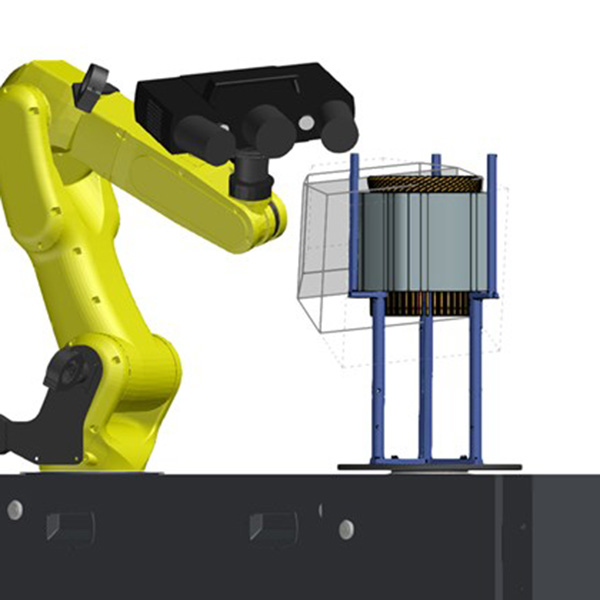

Phòng đo ảo (VMR) được mở trong ZEISS Quality Suite. Ngoài hình ảnh chức năng của ZEISS ScanBox for eMotors thật, nó còn chứa chương trình robot bao gồm động học của các đường dẫn robot.

Phân tích xu hướng

Phân tích xu hướng tự động cho phép xác định sớm các sai lệch so với mô hình lý tưởng. Đo lường liên tục đảm bảo phát hiện nhanh chóng các thay đổi do các bước sản xuất trước đó: Các điều chỉnh cần thiết sau đó có thể được rút ra từ thông tin này và được thực hiện trong các bước trước đó.

Thông tin chuyên sâu bổ sung về đảm bảo chất lượng cho stato

Nội dung Bên thứ ba đã bị Chặn

Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

Nhiều tác vụ đo được xử lý bằng công nghệ ZEISS chính xác

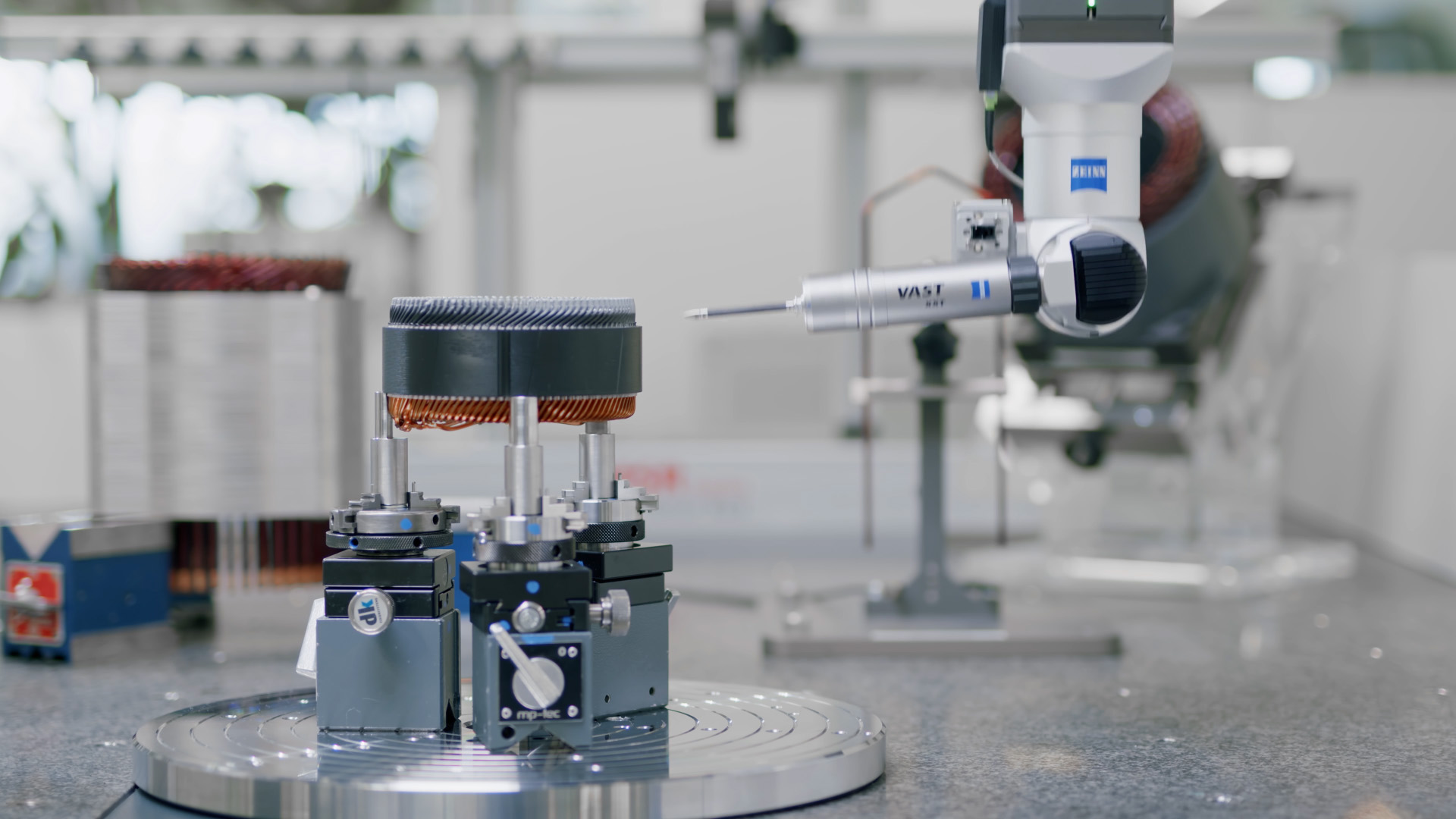

Đo stato động cơ điện tử
Nội dung Bên thứ ba đã bị Chặn

Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

Nhiều tác vụ đo được xử lý bằng công nghệ ZEISS chính xác

Đo các tính năng của stato
Nội dung Bên thứ ba đã bị Chặn

Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

Nhiều tác vụ đo được xử lý bằng công nghệ ZEISS chính xác

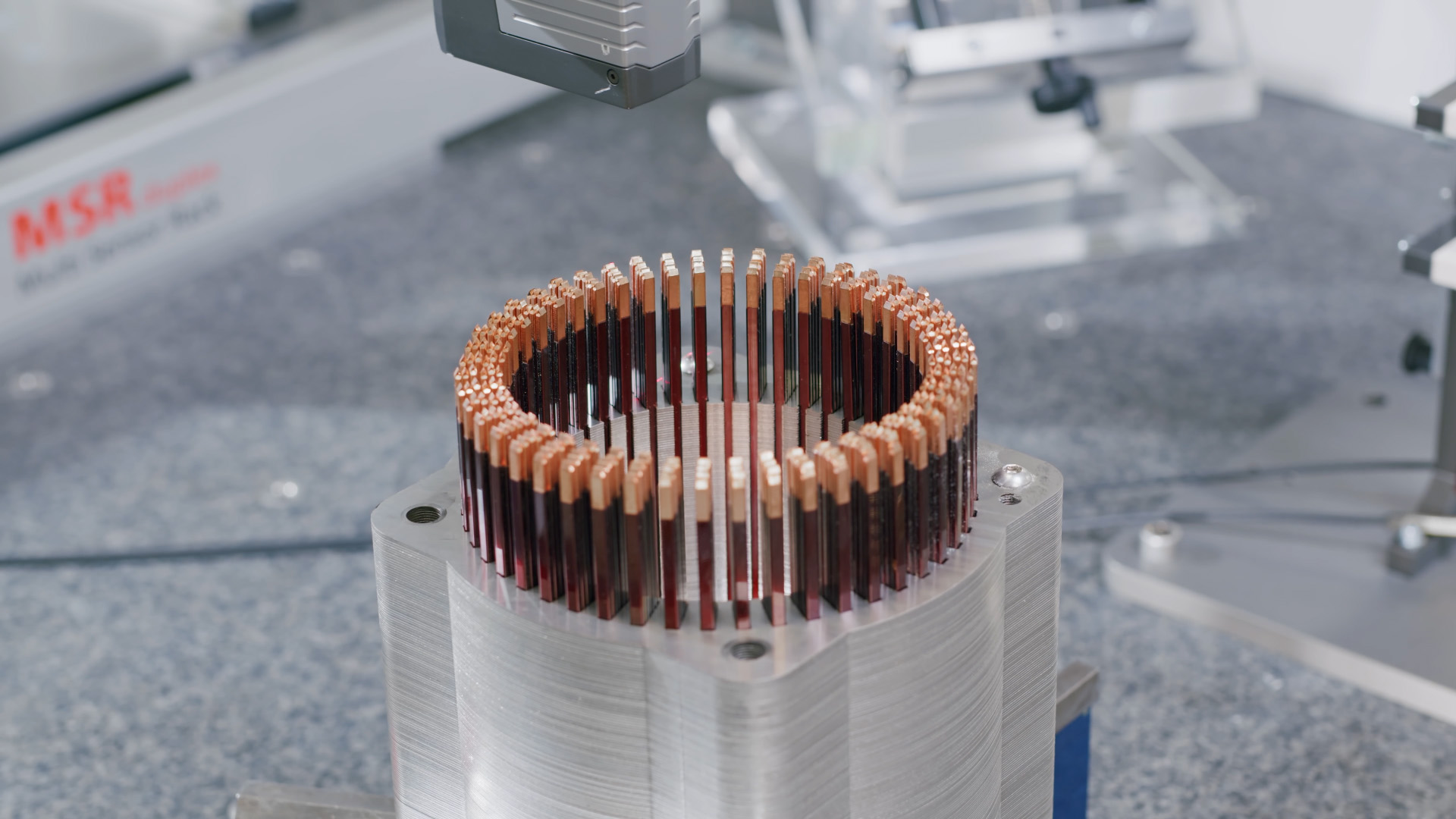

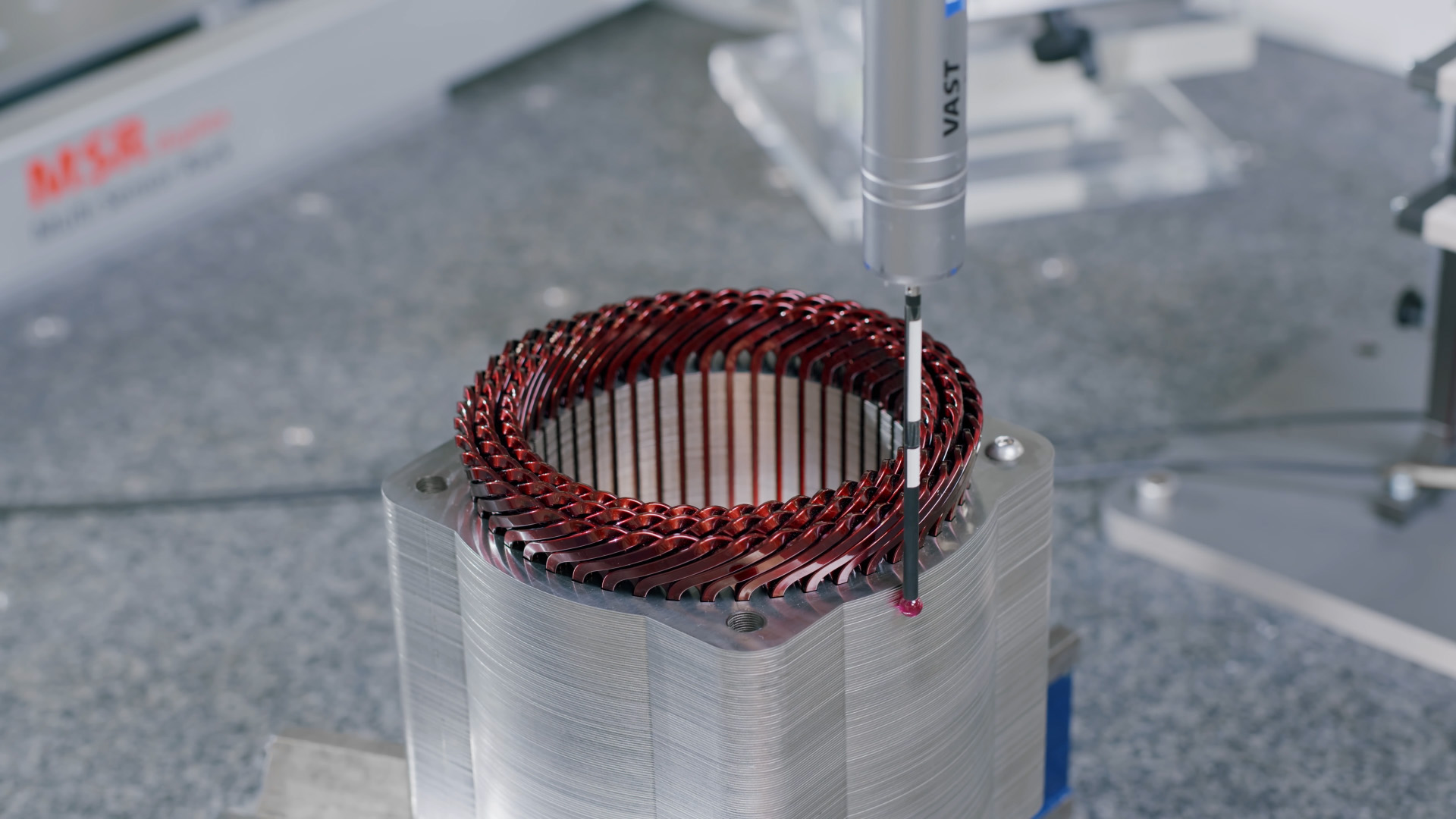

Đo đầu quấn động cơ điện tử
