Đảm bảo chất lượng cho các hệ thống pin nhiên liệu

ZEISS EMOBILITY SOLUTIONS

Đảm bảo chất lượng cho
Hệ thống pin nhiên liệu

Các linh kiện đáng tin cậy thông qua dữ liệu chất lượng và kiểm tra

Quản lý chất lượng hệ thống pin nhiên liệu

Kiểm tra chính xác các thành phần của pin riêng lẻ

Bao gồm một tấm lưỡng cực (bpp) và cụm điện cực màng (MEA), mỗi pin nhiên liệu trong ngăn xếp được nối tiếp và do đó rất quan trọng đối với chất lượng hệ thống tổng thể. Để đảm bảo tuân thủ các yêu cầu nghiêm ngặt, chúng phải được kiểm tra về lớp phủ, các khuyết tật bề mặt tiềm ẩn bao gồm nhiễm bẩn và mối hàn.

Các giải pháp của ZEISS giúp đáp ứng các yêu cầu về chất lượng trong toàn bộ chuỗi giá trị sản xuất hệ thống pin nhiên liệu. Phần cứng và phần mềm hoạt động song song để tạo ra các báo cáo rõ ràng liên quan đến thành phần.

Tổng quan về các ứng dụng hệ thống pin nhiên liệu

Vì hệ thống pin nhiên liệu cung cấp toàn bộ năng lượng cần thiết để cấp nguồn cho hệ thống truyền động điện, tất cả các thành phần của hệ thống phải được sản xuất phù hợp với các tiêu chuẩn cao nhất để cho phép cung cấp đáng tin cậy. Từ tấm lưỡng cực và cụm điện cực màng đến các thành phần ngoại vi bổ sung, bạn luôn có thể thực hiện kiểm tra chi tiết với danh mục sản phẩm của ZEISS. Nhấp vào các liên kết bên dưới để khám phá các giải pháp đảm bảo chất lượng chuyên dụng của chúng tôi cho các ứng dụng hệ thống pin nhiên liệu.

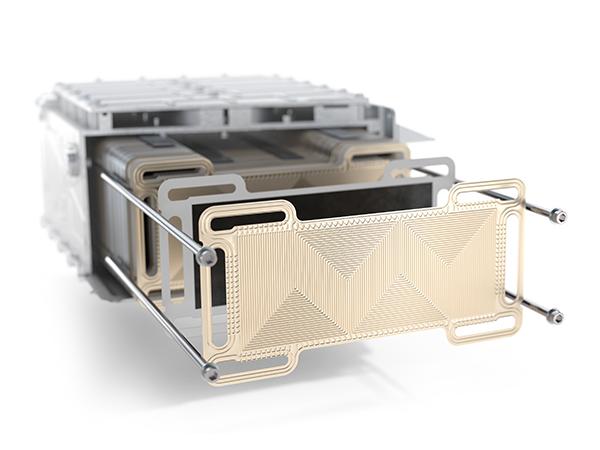

Tấm lưỡng cực

Kiểm tra chất lượng pin

Thông thường có hơn một trăm pin nhiên liệu riêng lẻ trong một chồng. Sản xuất năng lượng điện hiệu quả phụ thuộc vào chất lượng đảm bảo của từng pin riêng lẻ. Tấm lưỡng cực cung cấp sự ổn định cơ học, đảm bảo dòng chảy của phương tiện và kết nối điện giữa các pin liền kề trong chuỗi.

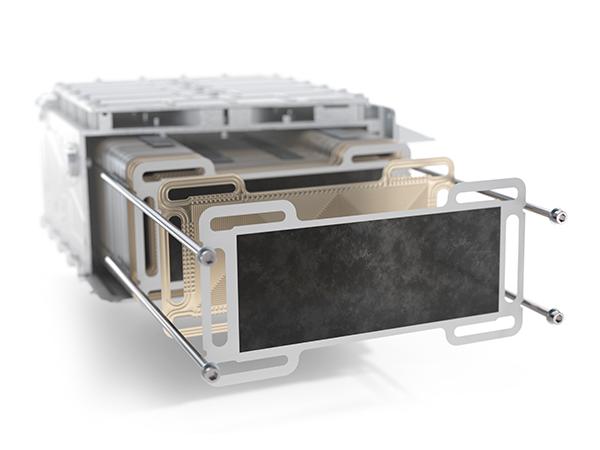

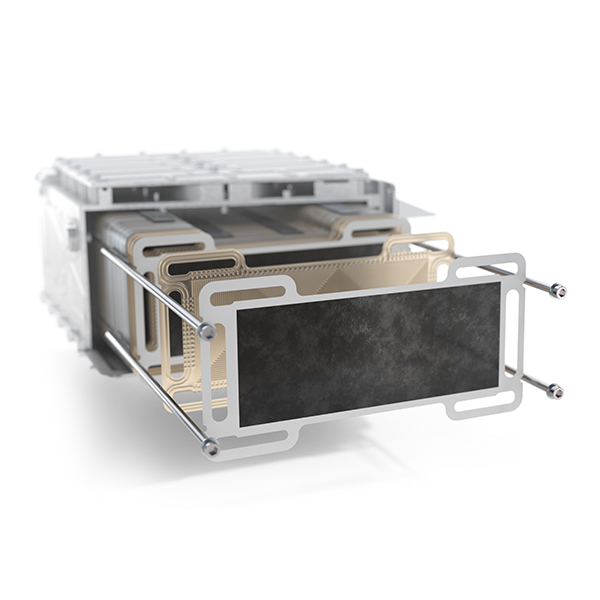

Lắp ráp điện cực màng

Kiểm tra màng và điện cực

Phản ứng hóa học trong cụm điện cực màng (MEA) là nguồn cung cấp năng lượng điện trong chồng. Hai điện cực được đặt ở mỗi bên của MEA và chứa các chất xúc tác có liên quan. Các điện cực này được phủ lên cả hai mặt của màng (CCM) hoặc lên lớp khuếch tán khí tương ứng (CCL).

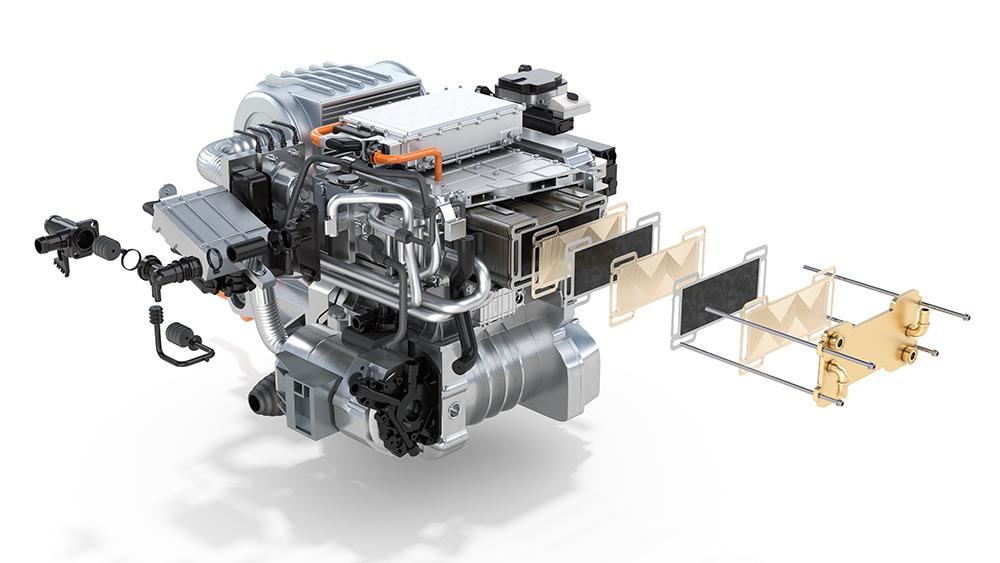

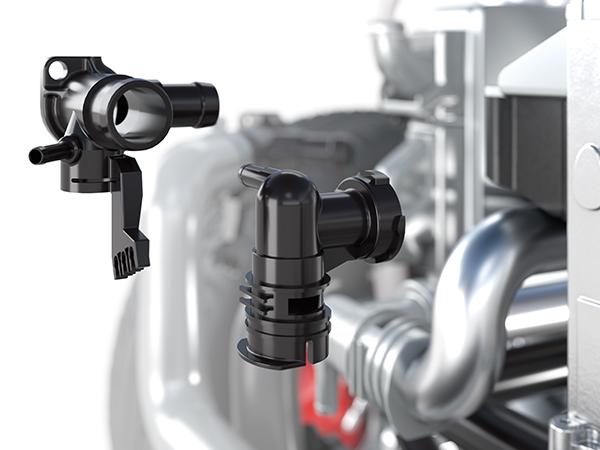

Thành phần ngoại vi

Kiểm tra chất lượng thành phần

Nhiều thành phần bên cạnh ngăn xếp pin nhiên liệu có liên quan đến hệ thống. Hydro cho phản ứng hóa học được vận chuyển qua hệ thống đường ống. Oxy thu được từ không khí xung quanh và được xử lý bằng máy bơm, bộ lọc, máy tách nước, v.v. Hiệu suất của hệ thống pin nhiên liệu phụ thuộc vào chất lượng cao của thành phần.

Các giải pháp eMobility của ZEISS ở mọi bước sản xuất

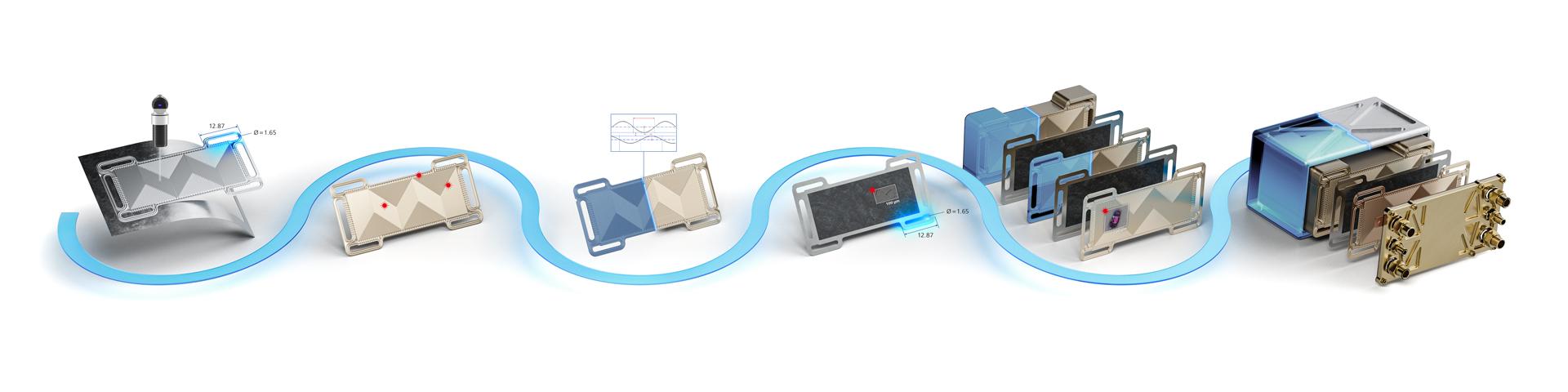

Blue Line cho hệ thống pin nhiên liệu

Cổng chất lượng 1:
Hình thành cấu trúc vi mô và cắt tấm cực đơn
Hình học 2D và 3D

Thách thức

Cần duy trì dòng khí và chất làm mát không bị cản trở thông qua các cấu trúc vi mô được thiết kế đặc biệt
Sự xuống cấp như hình thành vệt phải được phát hiện để bảo tồn chất lượng
Độ chính xác kích thước của các đường viền bên ngoài, hốc và các yếu tố hình học phải được đảm bảo để căn chỉnh ngăn xếp

Lợi ích ZEISS mang lại cho bạn

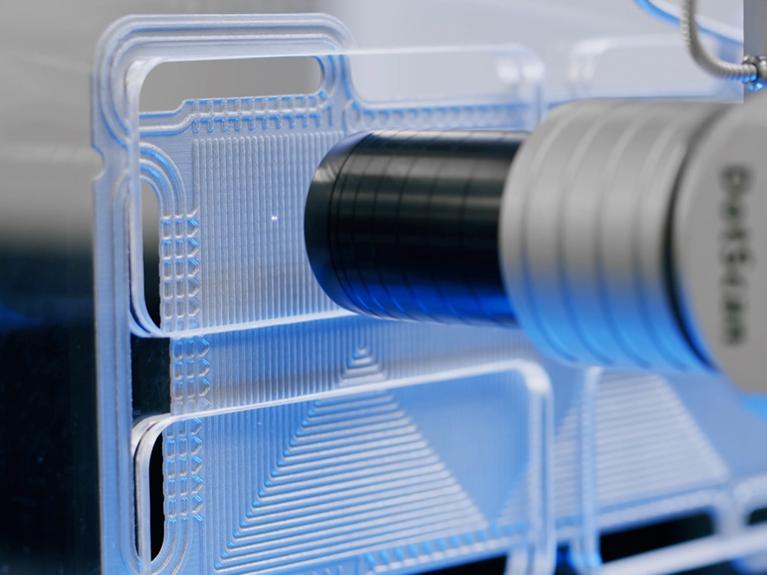

Đo lường ánh sáng trắng sắc sai bằng cảm biến ZEISS DotScan trên máy đo tọa độ (CMM) ZEISS với đầu dò xoay
Hình ảnh vi mô được đánh bóng 3D chuyên sâu với KÍNH hiển vi ánh sáng ZEISS Axio Imager 2
Chuẩn bị lý tưởng cho việc ghép và xếp lớp tấm bằng phép đo đường bao quang học sử dụng ZEISS O-INSPECT

ZEISS KMGs

Giải pháp kính hiển vi của ZEISS
Cổng chất lượng 2:
Lớp phủ của đĩa cực
Kiểm tra lớp phủ và phát hiện khuyết tật

Thách thức

Lớp phủ tấm phân cực là điều cần thiết để bảo vệ chống ăn mòn và phải được phân tích các vết nứt, bong bóng và các khuyết tật khác
Lớp thép mỏng trên BPP có nguy cơ khuyết tật bề mặt có thể làm giảm hiệu quả hoặc gây ra sự cố toàn bộ

Lợi ích ZEISS mang lại cho bạn

Kiểm tra quang học và đo độ dày lớp phủ bằng hình ảnh từ kính hiển vi ZEISS Axio Imager
Tự động chụp ảnh và đánh giá độ phân giải cao với ZEISS O-INSPECT duo
Định lượng quy mô nano mét độ nhám của tấm phủ và địa hình bằng KÍNH hiển vi đồng tiêu trường rộng ZEISS Smartproof 5

Máy đo ảo của ZEISS

Giải pháp kính hiển vi của ZEISS
Cổng chất lượng 3:
Hàn vào các tấm lưỡng cực
Kiểm tra mối hàn và hình học 3D

Thách thức

Căn chỉnh bên của các tấm đơn và tổng chiều cao cần thiết cho hoạt động thích hợp
Đảm bảo dòng khí và chất làm mát không bị cản trở, tuân thủ dung sai xếp chồng pin và hiệu quả của pin nhiên liệu
Tấm lưỡng cực được tạo thành từ hai nửa tấm hàn đơn, với đường nối hàn rất quan trọng đối với độ dẫn điện và độ ổn định cơ học

Lợi ích ZEISS mang lại cho bạn

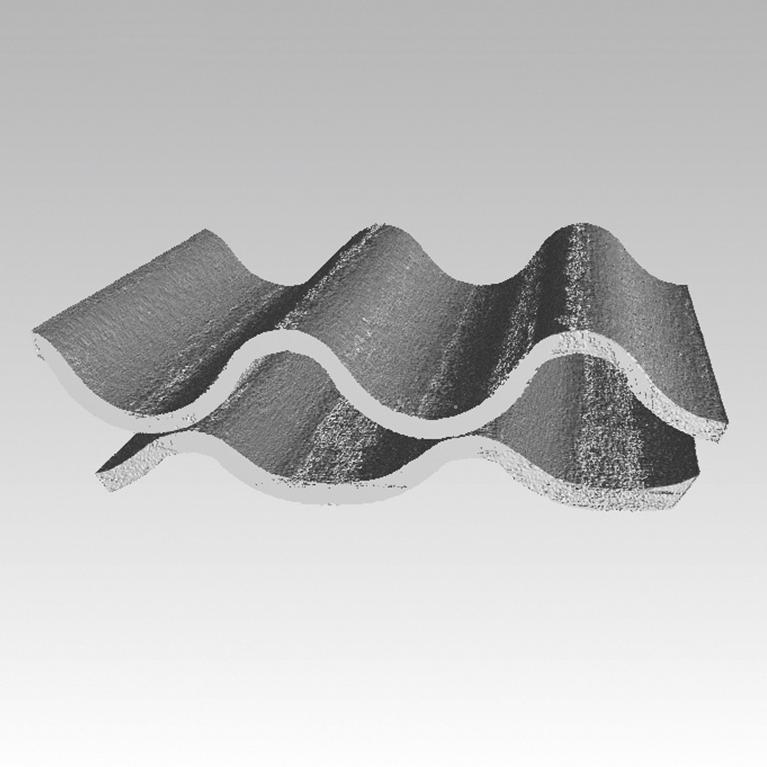

Chụp cấu trúc 3D ở cả hai mặt bằng cảm biến ZEISS DotScan trên ZEISS CMM
Quét 3D không phá hủy để đánh giá hình học 3D bao gồm căn chỉnh bên và độ lệch về độ dày
Dữ liệu 3D độ phân giải cao chi tiết và chính xác từ kính hiển vi tia X ZEISS Xradia Versa 620 hoặc ZEISS METROTOM 1500 CT

ZEISS KMGs

Giải pháp X-ray ZEISS
Cổng chất lượng 4:
Phủ và cắt các lớp
Hình thành vết nứt và hình học 2D

Thách thức

Lớp phủ lớp điện cực siêu mỏng phải được phân tích về các vết nứt, bong bóng, nhiễm bẩn hạt và tính không đồng nhất
Vị trí và hướng của các lớp riêng lẻ ảnh hưởng đến hiệu suất chuyển đổi năng lượng trong pin nhiên liệu
Phân tích hình học 2D phải được thực hiện trên các lớp đơn lẻ để thiết lập kích thước của các cạnh và hốc
Cần MEA hoàn toàn không có khuyết tật để đạt được hiệu suất tối đa

Lợi ích ZEISS mang lại cho bạn

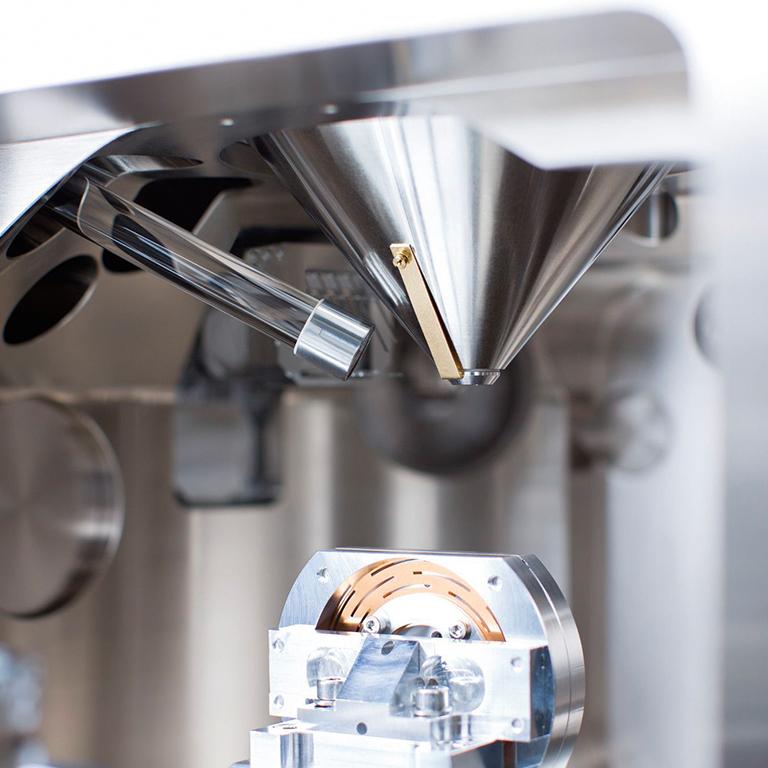

Phân tích vết nứt bằng kính hiển vi ánh sáng ZEISS Axio Imager và kính hiển vi điện tử quét như ZEISS GeminiSEM
Xác định kích thước và vị trí hốc cộng với lề lớp phủ liên quan đến cạnh tham chiếu

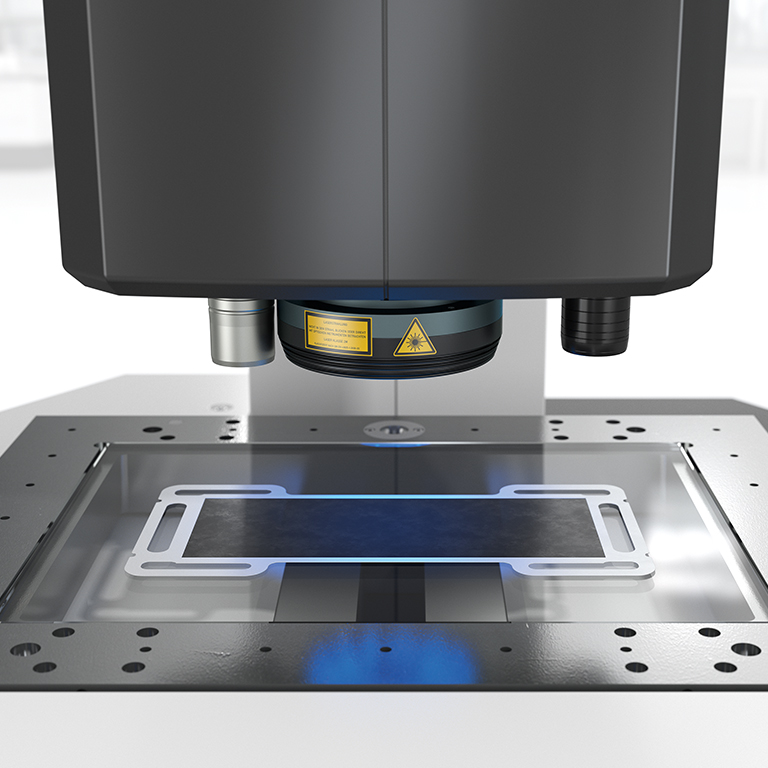

Dễ dàng đo lường các đặc điểm này với công nghệ phát hiện cạnh quang học và đèn nền tích hợp trong ZEISS O-INSPECT
Thu nhận hình ảnh và phát hiện khuyết tật với ZEISS O-INSPECT duo

Máy đo ảo của ZEISS

Giải pháp kính hiển vi của ZEISS
Cổng chất lượng 5:
Xếp chồng MEA
Phân tích lớp, phân tích khối lượng và vệ sinh kỹ thuật

Thách thức

Tránh nhiễm bẩn để đảm bảo chức năng, chất lượng và tuổi thọ của pin nhiên liệu
Đảm bảo các lớp và tính chất MEA nhất quán bằng cách kiểm tra các phần mẫu
Phân tích khối lượng 3D để phát triển quy trình và hiểu về khuyết tật
Kiểm tra đầy đủ tất cả các MEA về các khuyết tật của lớp phủ để tránh làm giảm hiệu suất

Lợi ích ZEISS mang lại cho bạn

Các hạt được xác định bằng kính hiển vi ZEISS Axio Zoom V.16, được phân tích bằng kính hiển vi điện tử quét, được xử lý bằng phần mềm ZEISS
Ghi lại kích thước, hình dạng, số lượng, thành phần, nguồn gốc và hàm lượng kim loại của các hạt > 5 μm
Phân tích tính liên tục và độ dày của lớp với ZEISS Axio Imager
Thu nhận thể tích 3D không phá hủy bằng kính hiển vi tia X ZEISS Xradia 620 Versa và độ phóng đại hai giai đoạn của kính hiển vi này

Giải pháp kính hiển vi của ZEISS

Giải pháp X-ray ZEISS
Cổng chất lượng 6:
Xếp chồng pin nhiên liệu cuối cùng
Phân tích lớp và phân tích khối lượng

Thách thức

Giám sát các pin nhiên liệu xếp chồng lên nhau (BPP và MEA) để đảm bảo tính nhất quán của các lớp ngăn xếp pin nhiên liệu và tính chất của chúng
Tăng cường phát triển quy trình và hiểu biết về các khuyết tật thông qua phân tích khối lượng 3D

Lợi ích ZEISS mang lại cho bạn

Phân tích các mẫu nhỏ bằng công nghệ X-ray để đảm bảo tính liên tục của lớp
Phân tích các hình học chồng và căn chỉnh với cảm biến ánh sáng trắng đồng tiêu không tiếp xúc ZEISS DotScan trên ZEISS CMM

Giải pháp X-ray ZEISS

ZEISS Quality Software


      Thông tin chuyên sâu khác về đảm bảo chất lượng cho hệ thống pin nhiên liệu

Nội dung Bên thứ ba đã bị Chặn

Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

Đo đĩa lưỡng cực pin nhiên liệu: Nhiều tác vụ đo được xử lý bằng công nghệ ZEISS chính xác
Nội dung Bên thứ ba đã bị Chặn

Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

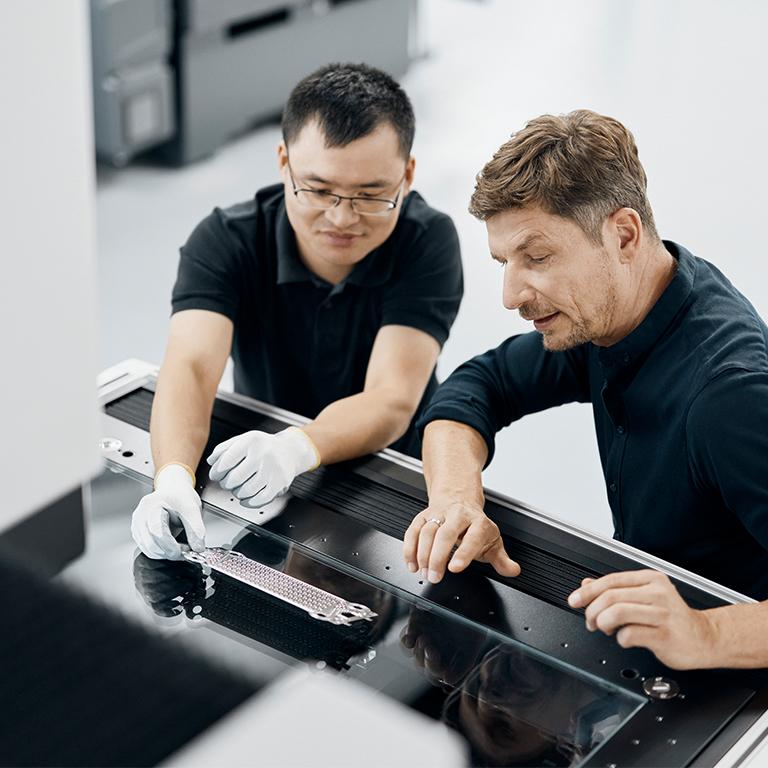

Đo lường và kiểm tra không tiếp xúc các tấm lưỡng cực với hệ thống 2 trong 1 ZEISS O-INSPECT duo
