ZEISS LineScan

ZEISS LineScan

Đám mây điểm với tốc độ ánh sáng

ZEISS LineScan là công cụ được lựa chọn khi chụp toàn bộ bề mặt của các biểu mẫu bằng cách sử dụng các đám mây điểm – dù là để so sánh với các bộ dữ liệu CAD danh nghĩa có sẵn hoặc để tạo ra một mô hình CAD mới.

  • Tốc độ cao và phát hiện bề mặt toàn diện làm tăng năng suất
  • Lựa chọn cảm biến đa dạng với phạm vi đo và độ chính xác khác nhau, phù hợp cho nhiều ứng dụng
  • ZEISS LineScan 2-8 là camera quét dòng chính xác nhất thế giới trên CMM và đảm bảo kết quả đo xuất sắc
  • Tích hợp phần mềm mạnh mẽ trong ZEISS CALYPSO - cho giao diện người dùng đồng nhất, dễ sử dụng
ZEISS LineScan
Liên hệ
LineScan

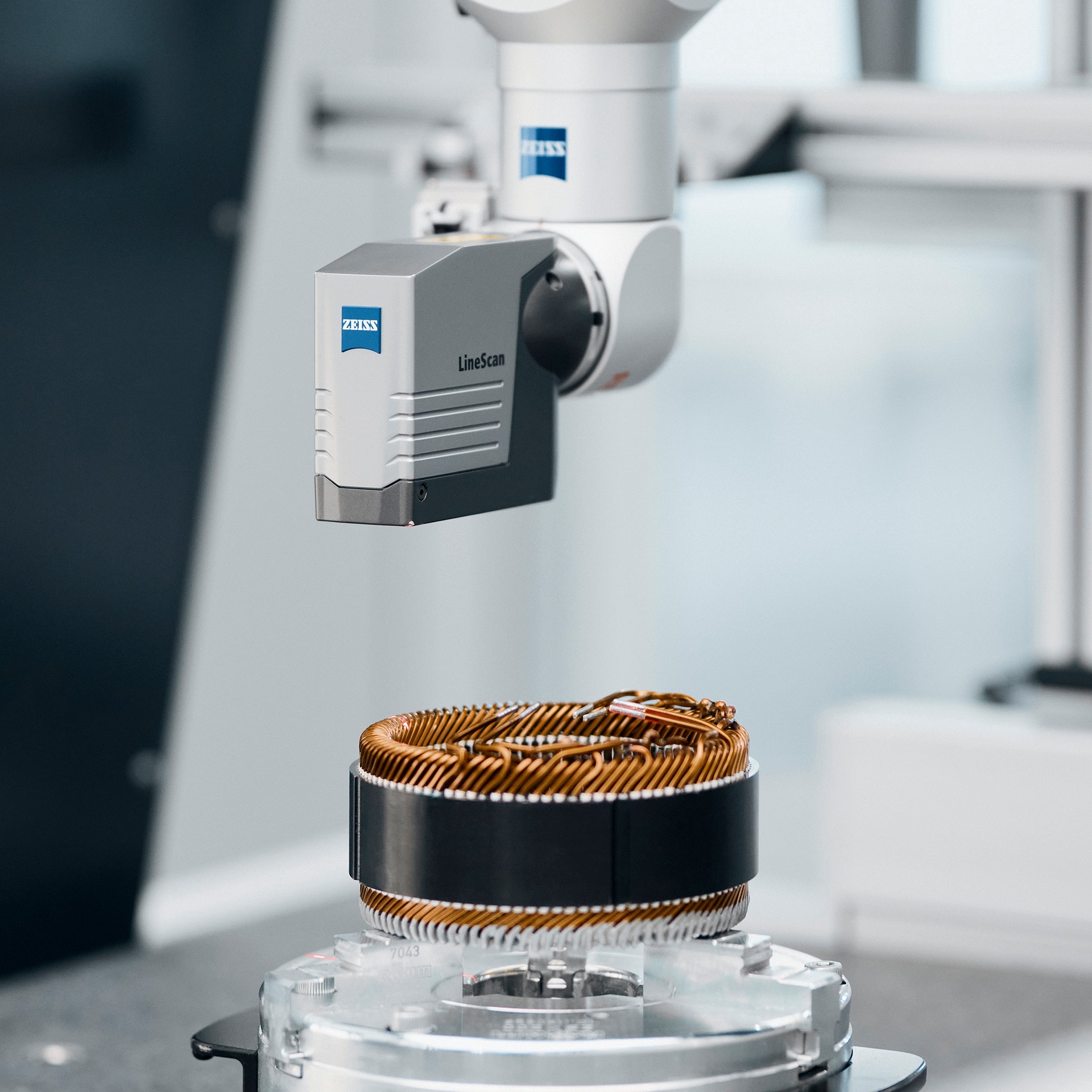

Lợi ích

Năng suất cao hơn
Cảm biến đảm bảo chụp nhanh, hoàn chỉnh cấu trúc bề mặt và mật độ điểm cao, giúp giảm thời gian đo tới 70%. Điều này làm tăng đáng kể năng suất.

Linh hoạt
Các cảm biến riêng biệt cho các ứng dụng cụ thể hỗ trợ người vận hành bằng cách đơn giản hóa chiến lược đo lường. Chỉ đầu tư vào cảm biến phù hợp nhất với ứng dụng.

Tin tưởng vào dữ liệu đo lường
Người dùng tin tưởng kết quả đo của họ vì hình ảnh chính xác, độ phân giải cao. Điều này làm giảm sự lặp lại, dẫn đến chi phí phụ tùng thấp hơn và năng suất máy cao hơn thông qua việc giảm thời gian đo.

Sự thân thiện vượt trội với người dùng
Không thay đổi cách người dùng làm việc: các đánh giá được hiển thị cùng với các đánh giá hình học tiêu chuẩn trong báo cáo. Người dùng có được nhiều khả năng đo lường hơn với ZEISS CALYPSO.

LineScan One

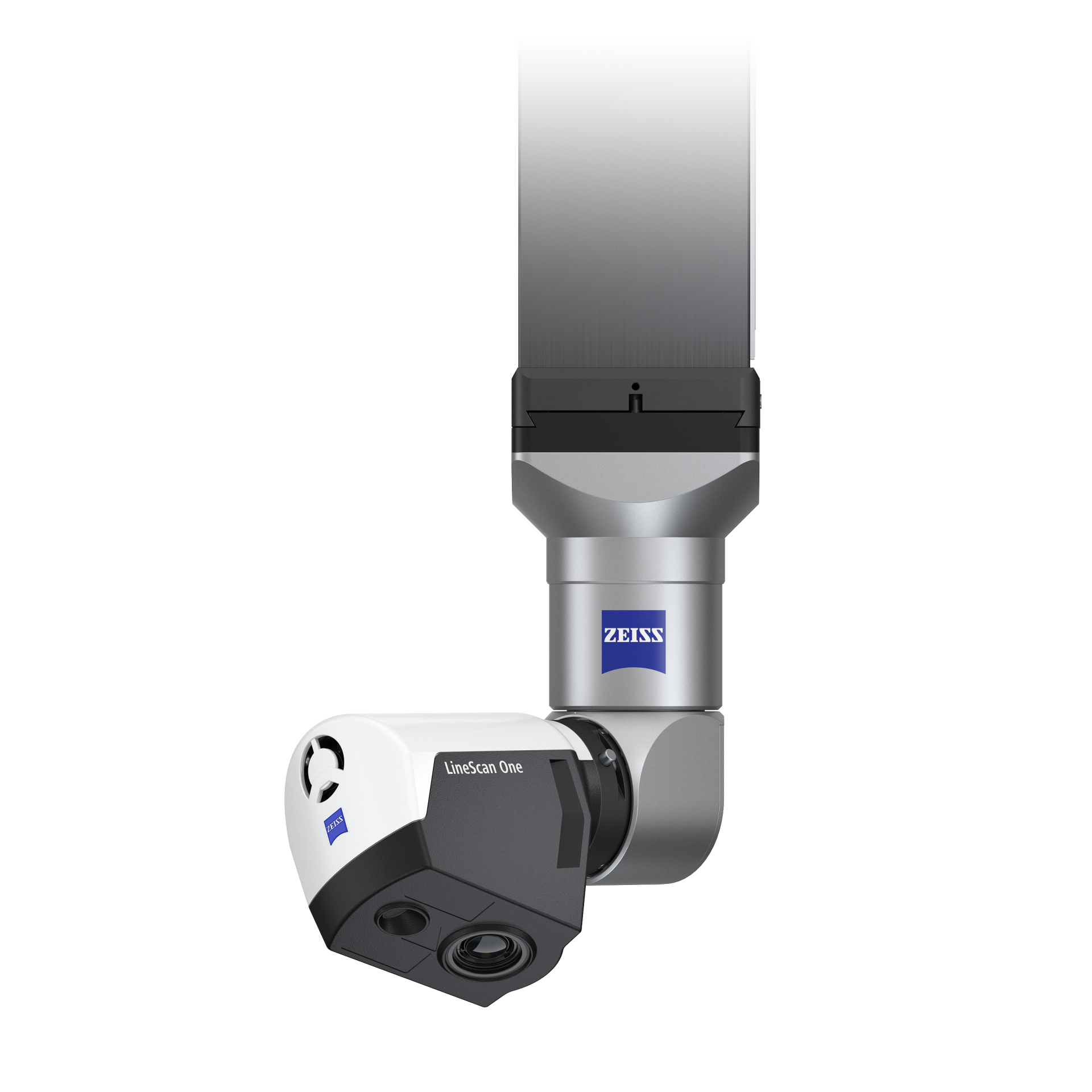

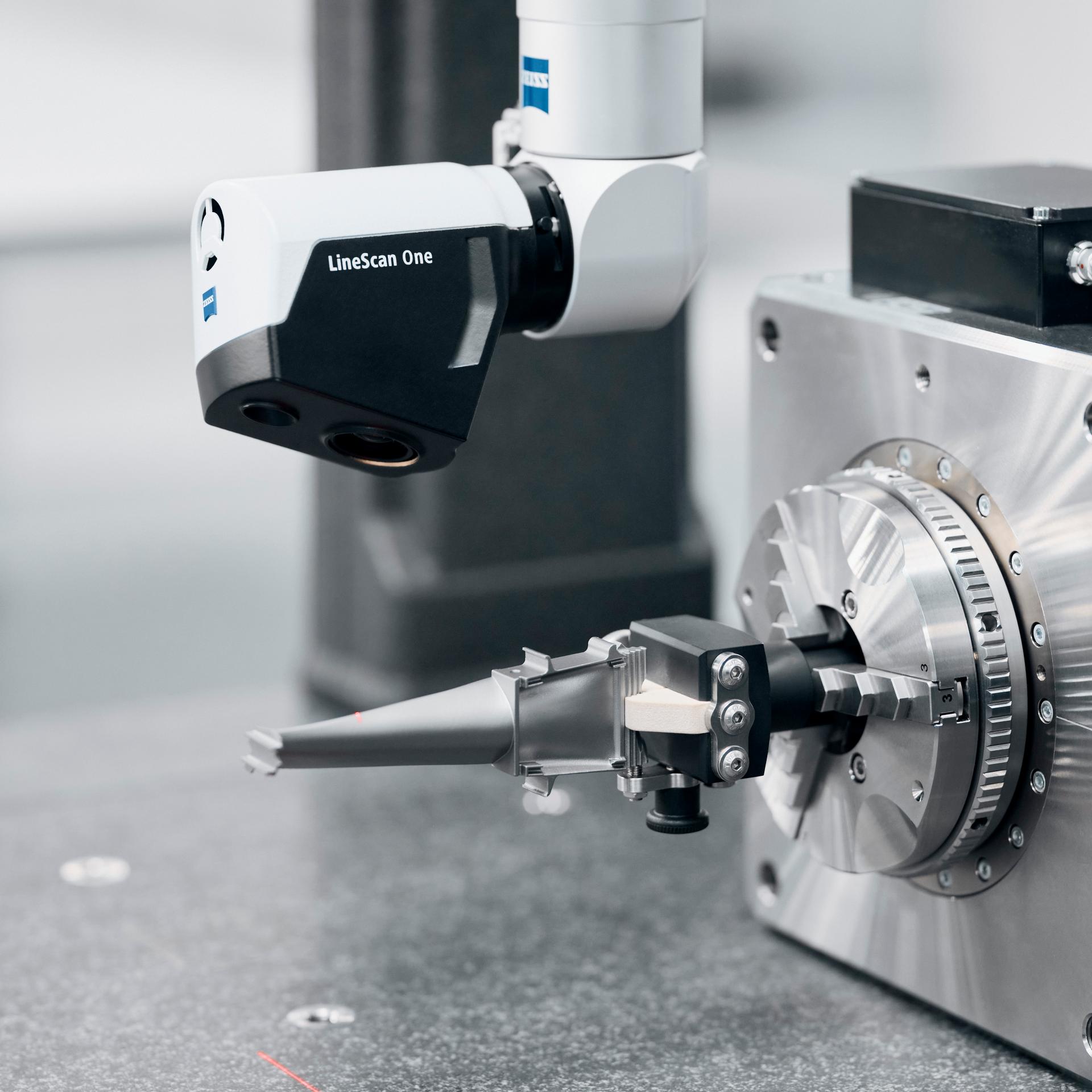

ZEISS LineScan One

ZEISS LineScan One là công nghệ đo quang học để đo hoàn chỉnh và hiệu quả các bề mặt hình dạng tự do. Cảm biến tam giác laser ghi lại một số lượng lớn các điểm để so sánh chính xác hình dạng thiết kế và hình dạng thực tế.

  • Độ chính xác cao (20 micron)
  • Rất nhanh (232 960 điểm mỗi giây)
  • Tích hợp phần mềm mạnh mẽ trực tiếp trong ZEISS CALYPSO cho một giao diện dễ sử dụng duy nhất

  • Nội dung Bên thứ ba đã bị Chặn

    Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

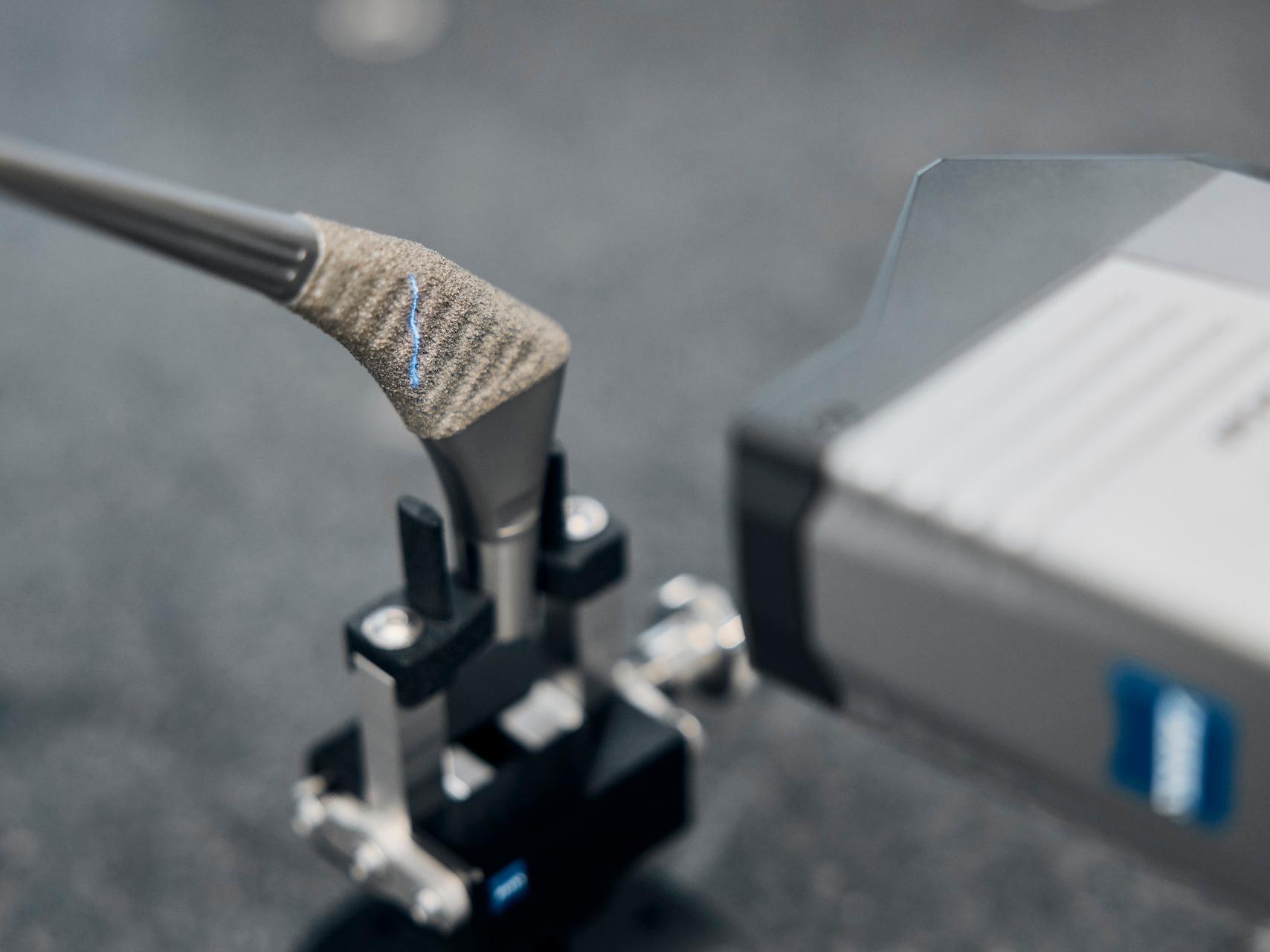

Ví dụ áp dụng

Điểm mạnh của ZEISS LineScan đặc biệt rõ ràng trong các lĩnh vực thân xe, chế tạo khuôn/dụng cụ, chế tạo mô hình, thiết kế và cho các bề mặt nhạy cảm với cảm ứng hoặc có cấu trúc tinh xảo.
LineScan: Ví dụ áp dụng

Ô tô

  • Kiểm tra CAD thân xe
  • Đo khe hở và căn chỉnh
  • Phân tích khối lượng thân cho động cơ điện

Hàng không vũ trụ

  • Kiểm tra chất lượng các khu vực hình dạng tự do của các bộ phận kim loại đúc cho động cơ phản lực
  • Đo cánh quạt và các bộ phận cánh

Tạo hình

  • So sánh CAD của các bộ phận đã tạo hình
  • Phân tích hao mòn và sửa chữa các công cụ tạo hình
  • Thiết kế đảo ngược các công cụ tạo hình
LineScan: Ví dụ áp dụng

Hệ thống y tế

  • Kiểm tra độ phẳng của các tấm ảnh chụp X-ray kỹ thuật số
  • Kiểm tra dụng cụ tạo hình cho máy khoan nha khoa

Năng lượng

  • Đo lường CAD và kỹ thuật đảo ngược của cánh quạt cho tuabin gió và nước

Đóng tàu

  • So sánh CAD các khối xi lanh của động cơ tàu

Nội dung Bên thứ ba đã bị Chặn

Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

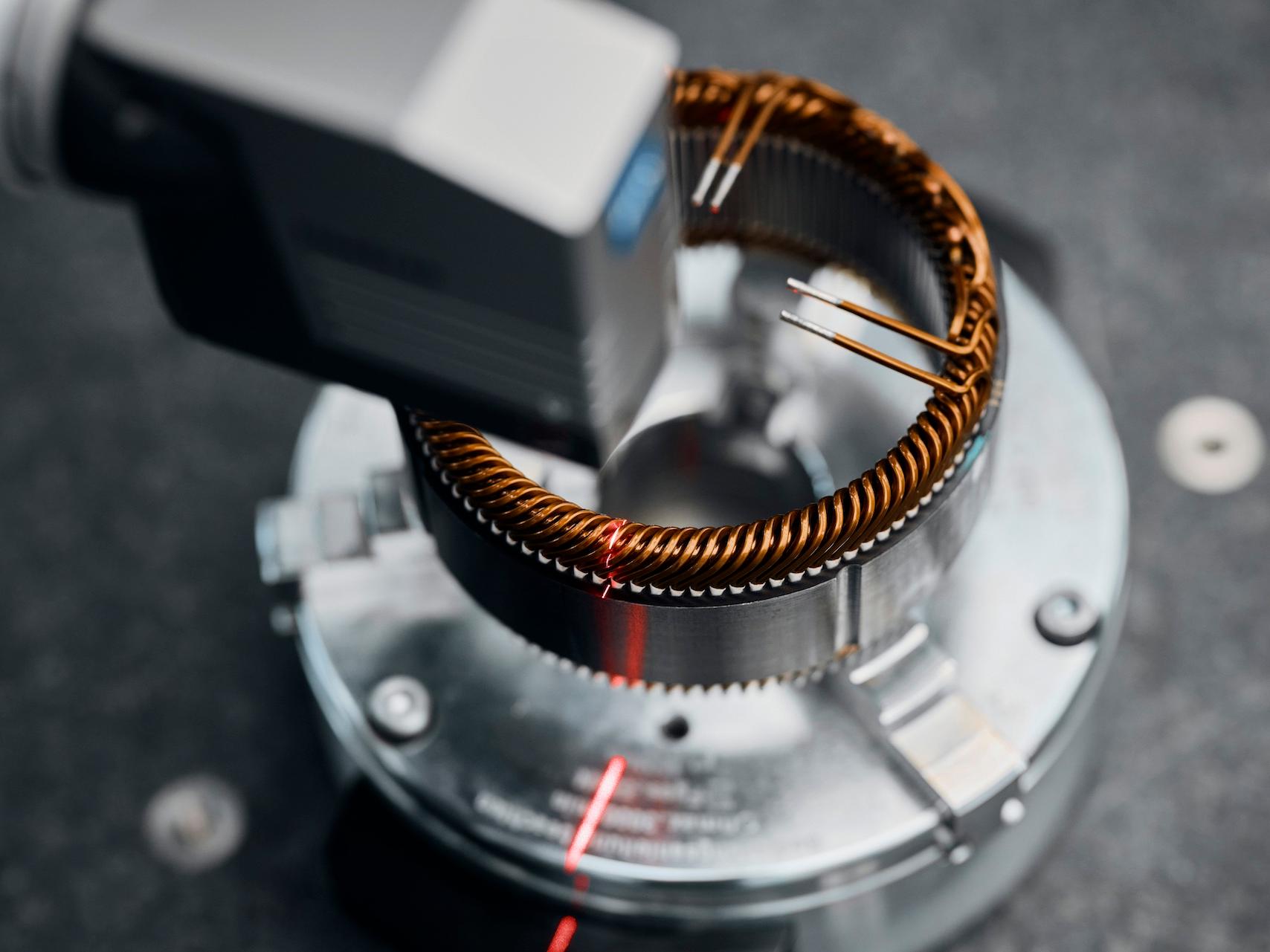

Phân tích khối lượng thân cho động cơ điện

Các ứng dụng trong di động điện là một ví dụ về việc sử dụng cảm biến quang học ZEISS LineScan. Kích thước bên ngoài của stato là một yếu tố quyết định cho việc gắn nó vào động cơ điện của vỏ động cơ điện. Vị trí của mặt bích nối và của trục cần được đo liên quan đến vị trí bánh răng.

Nhiều lựa chọn với các dải đo khác nhau

Phù hợp với các ứng dụng đa dạng nhất
LineScan One
LineScan One

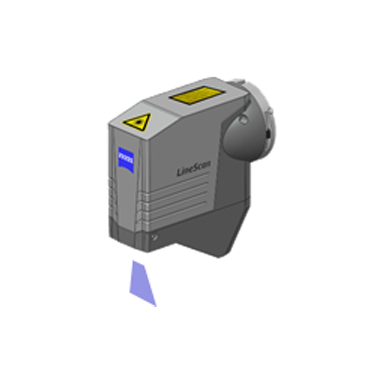

LineScan 2-8

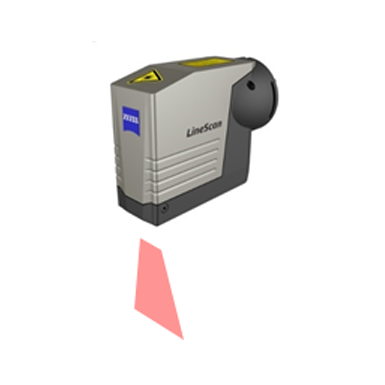

LineScan 2-25
LineScan 2-825
LineScan 2-25

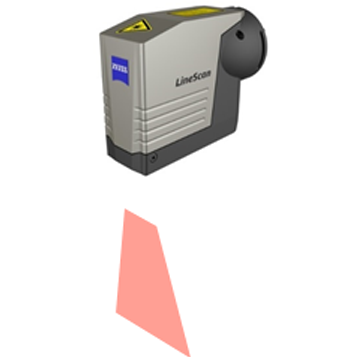

LineScan 2-50
LineScan 2-50

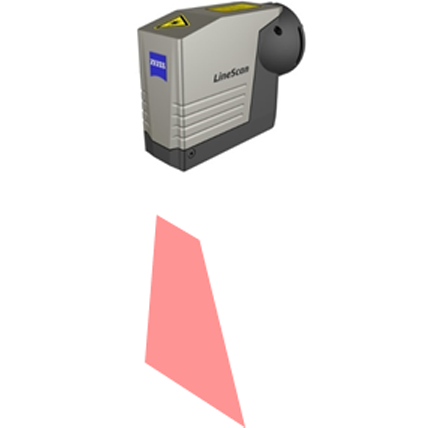

LineScan 2-100
LineScan 2-100

MPE P (D.95%:Tr:Opt*):

20 μm

2,9 μm - PRISMO;
3,3 μm – CONTURA/ACCURA

12 μm

20 μm

50 μm

RMS*:

5 μm

0,9 μm

4 μm

5 μm

12 μm

Lĩnh vực ứng dụng:

Phù hợp với nhiều ứng dụng

Các linh kiện nhỏ với độ chính xác cao; dung sai nhỏ

Các linh kiện có kích thước trung bình với độ chính xác cao; dung sai trung bình

Máy quét đa năng, cho nhiều ứng dụng

Phạm vi đo rất lớn với độ chính xác thấp hơn; dung sai lớn

Điểm quét:

Lên đến 232 960

700 000

700 000

256 000

700 000

Hiệu chỉnh ánh sáng tự động:

có

không

không

không

không

Các sản phẩm tương thích:

ZEISS SPECTRUM, ZEISS CONTURA

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ
