ZEISS PRISMO fortis
Dòng Zeiss prismo

ZEISS PRISMO fortis

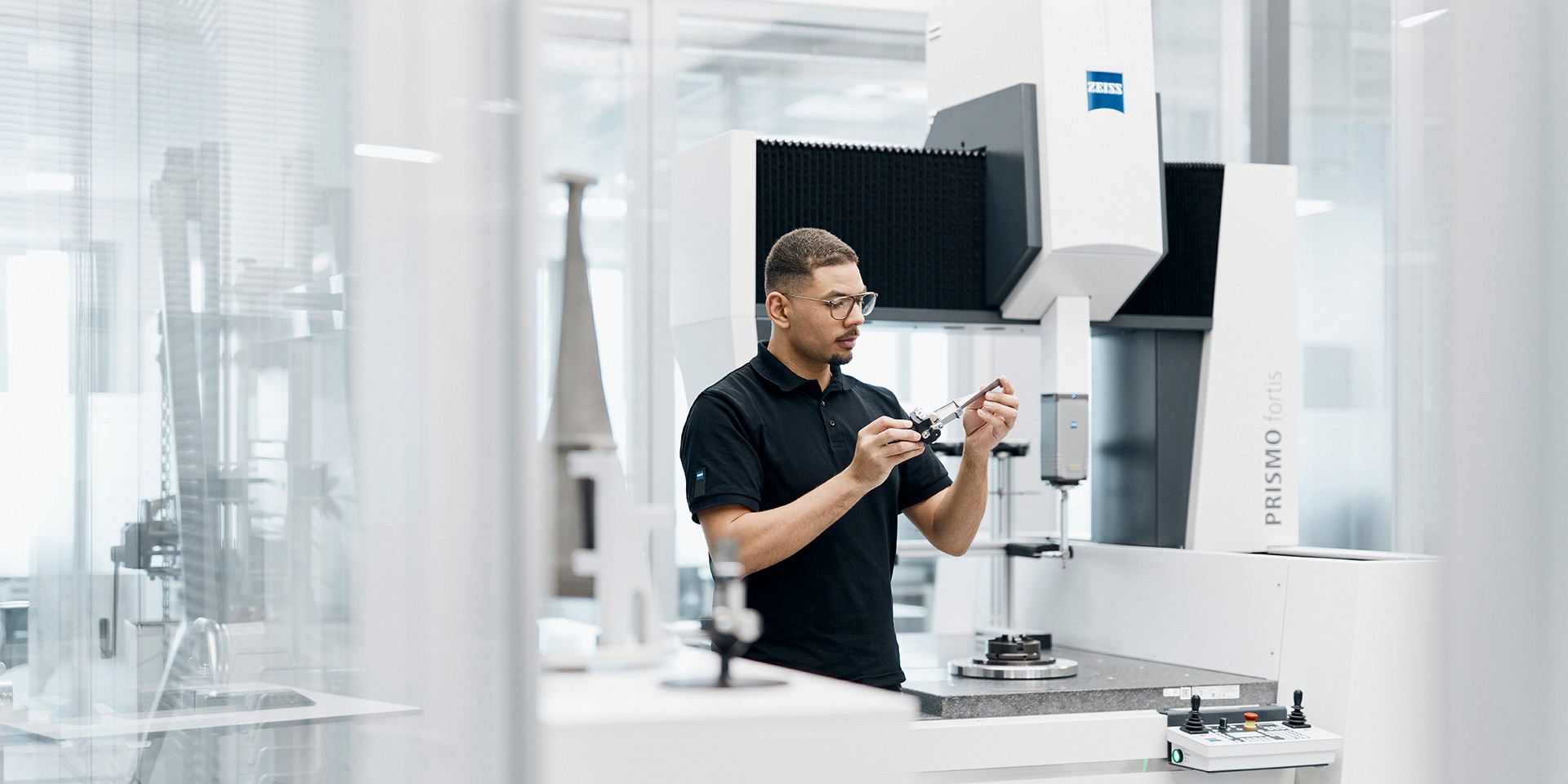

Độ chính xác trong môi trường sản xuất

Nhờ các vật liệu được tối ưu hóa và các hiệu chỉnh mới được phát triển, ZEISS PRISMO fortis đảm bảo độ chính xác tối đa ở nhiệt độ lên đến 40°C. Do đó, máy đo tọa độ cũng có thể được sử dụng trực tiếp trong môi trường sản xuất. Bằng cách sử dụng ZEISS VAST Rotary Table (ZVR) tùy chọn, thời gian đo cho một số ứng dụng nhất định có thể được giảm đáng kể do chuyển động nhanh hơn của bàn quay.

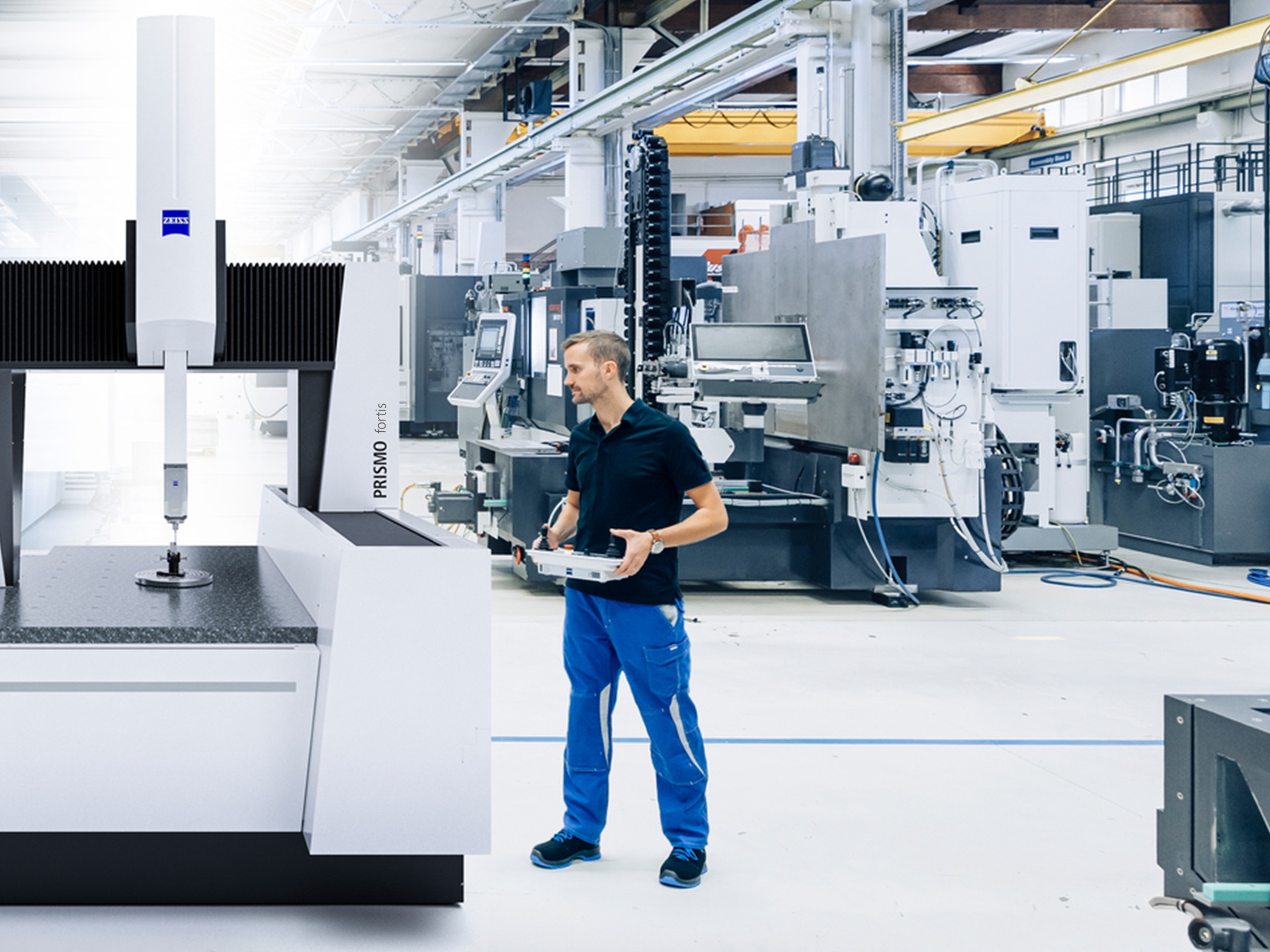

  • Sử dụng trong môi trường sản xuất ở nhiệt độ lên đến 40°C
  • Độ rõ nét trục bàn quay ZEISS VAST Rotary Table Axis (ZVRA)
  • ZEISS CMM Acceleration Mode for Aerospace Applications làm tùy chọn
Độ chính xác cao trong môi trường sản xuất

Độ chính xác cao trong môi trường sản xuất

Phạm vi nhiệt độ tối đa cho các phép đo lên đến 40°C

Nhờ sự phát triển liên tục của các linh kiện riêng lẻ, ZEISS PRISMO fortis phù hợp để sử dụng trong môi trường sản xuất. Các hiệu chỉnh mới được phát triển bao gồm các cảm biến nhiệt độ bổ sung trong tấm đá granit, hệ thống giảm chấn khí nén và thang đo ZERODUR® nổi với độ phân giải 80 nm đảm bảo độ ổn định nhiệt độ lên đến 40°C. Do đó, thiết bị đo phù hợp để sử dụng trong môi trường sản xuất với độ dốc nhiệt độ lên đến 5 K/ngày, 2 K/h và 1 K/m – nhưng cũng có thể được sử dụng trong phòng thí nghiệm chất lượng nếu cần.

Độ rõ nét trục bàn quay ZEISS VAST Rotary Table Axis (ZVRA)

Độ rõ nét trục bàn quay ZEISS VAST Rotary Table Axis (ZVRA)

Để có độ chính xác, an toàn và năng suất cao hơn

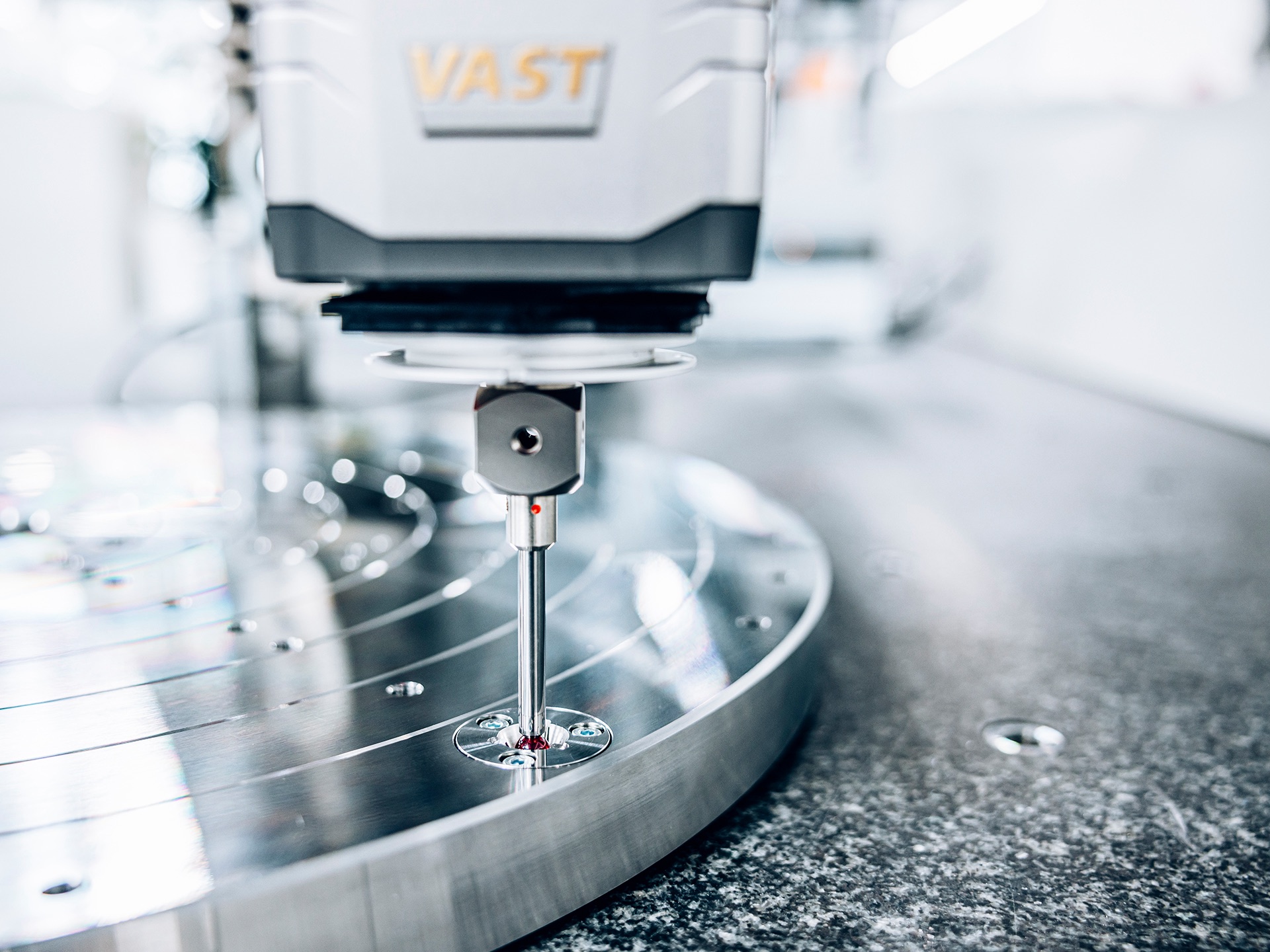

ZEISS VAST Rotary Table Axis (ZVRA) xác định trục bàn quay và do đó đặt nền tảng cho các phép đo chính xác và đáng tin cậy. Trong trường hợp sáu phép đo điểm rời rạc trước đây được yêu cầu để xác định trục, mất tới 60 giây, ZVRA hiện thực hiện một chuyển động liên tục duy nhất với thời gian thiết lập giảm 75%. Phương pháp mới khác ở chỗ đầu dò di chuyển trên đường ray ở độ cao không đổi. Điều này có nghĩa là toàn bộ quá trình bao gồm một chuyển động thống nhất duy nhất, không có đường đi không cần thiết. ZVRA tiết kiệm 75% thời gian và cần ưu tiên hiệu chuẩn trục bàn quay thường xuyên hơn. Điều này đảm bảo độ chính xác, an toàn và năng suất cao hơn nữa.

Một kỷ nguyên mới bắt đầu với ZEISS PRISMO fortis

Không chỉ là một ca căng da mặt: Các sản phẩm trong dòng sản phẩm ZEISS PRISMO đã được thiết kế lại hoàn toàn. Với nhiều nâng cấp, an toàn, hiệu quả kinh tế và môi trường, tính linh hoạt, công thái học và, cuối cùng nhưng không kém phần quan trọng, năng suất đã đạt đến một cấp độ hoàn toàn mới. Bằng cách điều chỉnh các thông số quét và tăng gấp đôi tốc độ quét (từ 150 mm/s lên 300 mm/s), năng suất được tăng lên. Đồng thời, mức độ tiếng ồn giảm 34%. Từ bộ điều khiển tiết kiệm năng lượng và bảng điều khiển với thiết kế mới đến cơ chế an toàn tự động và khả năng tương thích đầu dò được cải thiện – các sản phẩm trong dòng ZEISS PRISMO mạnh mẽ hơn bao giờ hết.
Một kỷ nguyên mới bắt đầu với ZEISS PRISMO fortis
  • Năng suất được tăng lên bằng cách điều chỉnh các thông số quét với tốc độ quét tăng gấp đôi (từ 150 mm/s lên 300 mm/s). Máy quét laser an toàn mới cũng cho phép đo nhanh hơn đáng kể so với trước đây – trong khi vẫn duy trì đáng tin cậy các tiêu chuẩn an toàn cao, vì máy quét tự động giảm tốc độ khi phát hiện người hoặc vật thể trong vùng an toàn. Tùy chọn ZEISS VAST Rotary Table Axis (ZVRA) cũng đảm bảo năng suất cao hơn. Xác định trục trên bàn quay hiện chỉ mất 16 giây với chức năng này – tiết kiệm thời gian 75% so với các phương pháp tiêu chuẩn.

  • Tất cả các CMM thuộc dòng sản phẩm ZEISS PRISMO đều được chứng nhận bởi Bảo hiểm Tai nạn Xã hội Đức (DGUV) được công nhận trên toàn cầu. Để tăng thêm độ an toàn, các cải tiến bổ sung đã được đưa ra, chẳng hạn như các tấm bên có thể điều chỉnh được. Bằng cách giảm khoảng cách giữa các bộ phận chuyển động xuống dưới 4 mm, nguy cơ nghiền sẽ giảm. Máy quét laser an toàn cũng phát hiện môi trường xung quanh của máy đo tọa độ và tự động giảm tốc độ ngay khi phát hiện người hoặc vật thể trong khu vực xác định.

  • Với ZEISS PowerSaver tích hợp, CMM sẽ tự động ngắt kết nối khỏi nguồn điện khi không sử dụng. Người dùng có thể đặt kích hoạt chức năng riêng lẻ và xác định thời gian ngừng hoạt động cụ thể, giúp giảm mức tiêu thụ điện năng. Bộ điều khiển ZEISS C99m mới đảm bảo tiết kiệm hơn nữa. Thiết bị có thiết kế mỏng hơn và giảm 64% mức tiêu thụ điện năng so với mô hình trước đó (trong so sánh thử nghiệm nội bộ giữa bộ điều khiển cũ và mới). Ngoài ra, ZEISS AirSaver đảm bảo rằng khí nén được tắt sau một thời gian định sẵn.

  • Điều khiển thông qua bảng điều khiển đảm bảo khả năng giám sát và vận hành dễ dàng. Khi không sử dụng, nó có thể được lưu trữ thuận tiện trong giá đỡ bảng điều khiển mới. Hầu hết các công tắc cũng được chuyển trực tiếp từ bộ điều khiển sang bảng điều khiển. Ngoài ra, nắp mới ở mặt trước đảm bảo giảm khoảng cách giữa người vận hành và thể tích đo, giúp người vận hành dễ dàng hơn khi tải các bộ phận nặng.

  • Công nghệ ZEISS-mass cho phép nhiều loại đầu dò khác nhau với ZEISS PRISMO. Nhờ bộ điều khiển ZEISS C99m mới, CMM hiện cũng tương thích với hai đầu dò bổ sung: ZEISS ROTOS (cảm biến độ nhám) và ZEISS LineScan (đầu dò quang học), cho khả năng hoạt động linh hoạt hơn nữa.

Tăng tính bền vững trong các quy trình đo lường của bạn với ZEISS PRISMO

Tiêu thụ năng lượng là yếu tố cốt lõi trong quá trình vận hành máy móc, đóng vai trò quan trọng trong giai đoạn sử dụng và ảnh hưởng lớn đến cân bằng sinh thái. Nhờ các chức năng tiết kiệm năng lượng và hệ thống điều khiển tiết kiệm năng lượng mới được phát triển, ZEISS PRISMO là một ví dụ điển hình về tiêu thụ tài nguyên hiệu quả trong lĩnh vực công nghệ đo lường công nghiệp. Dòng ZEISS PRISMO đại diện cho độ bền và đặt ra các tiêu chuẩn mới về độ chính xác, tốc độ và tính bền vững.

Dòng ZEISS PRISMO mới được trang bị bộ điều khiển C99m mới, giúp giảm 64% mức tiêu thụ điện năng so với các mẫu trước đó.
Tăng tính bền vững trong các quy trình đo lường của bạn với ZEISS PRISMO
Với tính năng ZEISS PowerSaver, máy bị ngắt kết nối khỏi nguồn điện khi không sử dụng và mức tiêu thụ điện năng giảm xuống bằng không trong thời gian ngừng hoạt động. Người dùng có thể xác định việc kích hoạt ZEISS PowerSaver vào những thời điểm cụ thể.
Tăng tính bền vững trong các quy trình đo lường của bạn với ZEISS PRISMO
ZEISS AirSaver đảm bảo tiết kiệm hơn nữa và tự động tắt khí nén sau một thời gian định sẵn.
Tăng tính bền vững trong các quy trình đo lường của bạn với ZEISS PRISMO

ZEISS CMM Acceleration Mode for Aerospace Applications

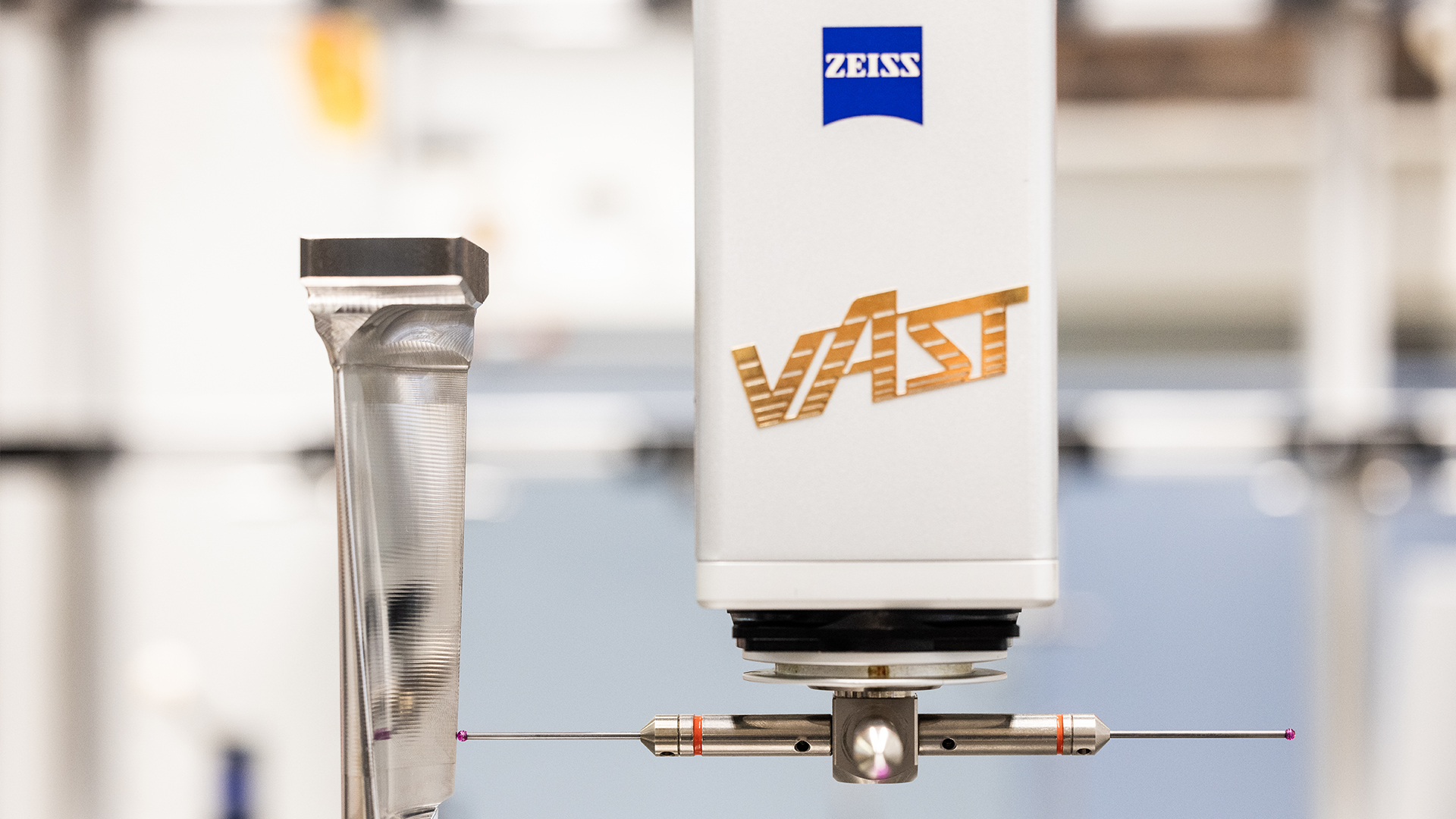

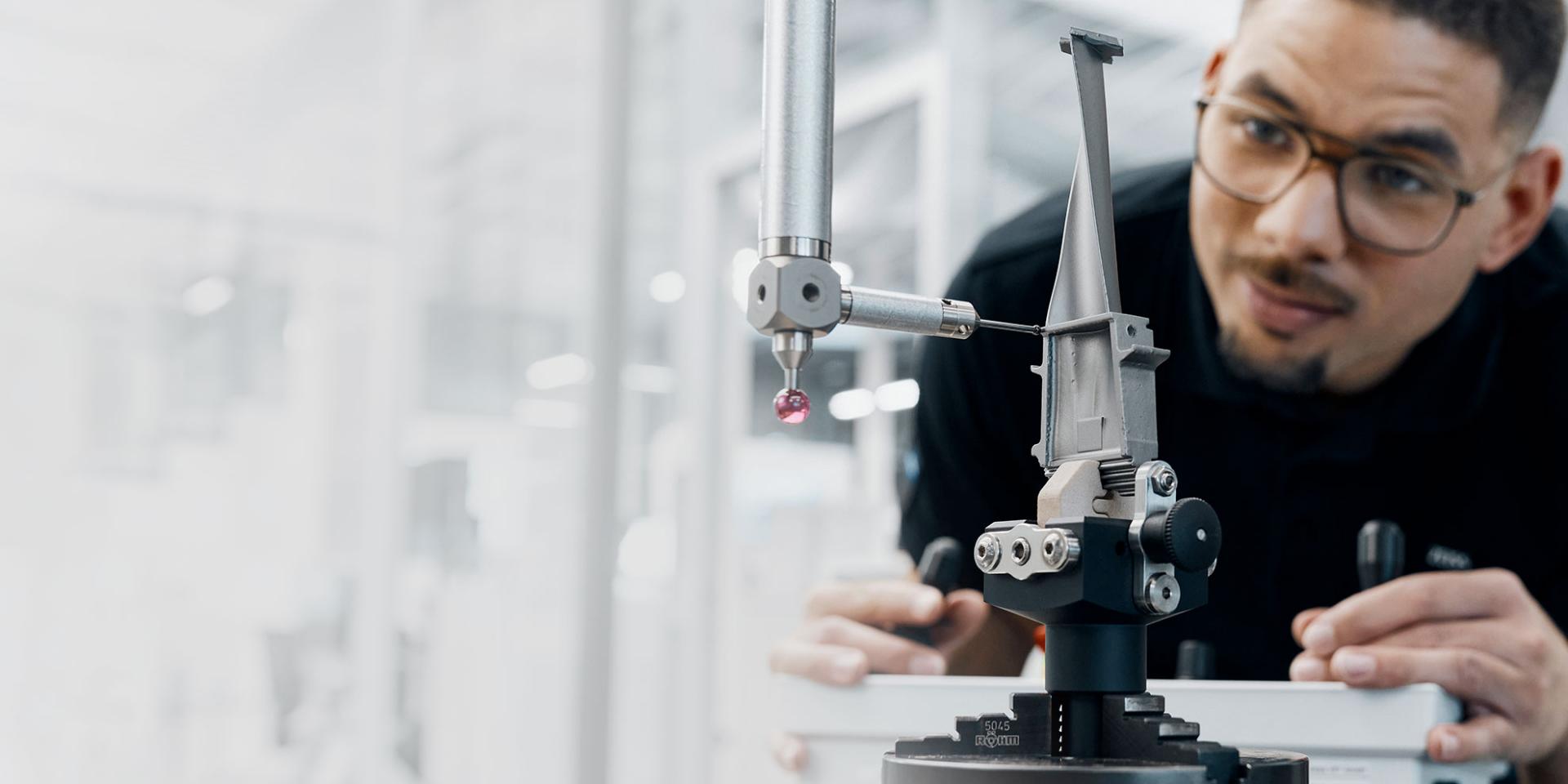

Việc kiểm tra chất lượng thiết yếu của các bộ phận động cơ như cánh tuabin và cánh quạt phải tuân theo các yêu cầu đảm bảo chất lượng nghiêm ngặt. Điều này chiếm 20% tổng chi phí sản xuất và 25% tổng thời gian sản xuất, dẫn đến cực kỳ tốn kém và mất thời gian. Đẩy nhanh quá trình đo lường mà không ảnh hưởng đến độ chính xác của phép đo có nghĩa là tiết kiệm tiềm năng đáng kể cho toàn ngành. Giải pháp được gọi là ZEISS CMM Acceleration Mode for Aerospace Applications.
ZEISS CMM Acceleration Mode for Aerospace Applications​
ZEISS CMM Acceleration Mode for Aerospace Applications

Các giải pháp cụ thể cho ngành hàng không vũ trụ

Luôn đi thẳng vào vấn đề

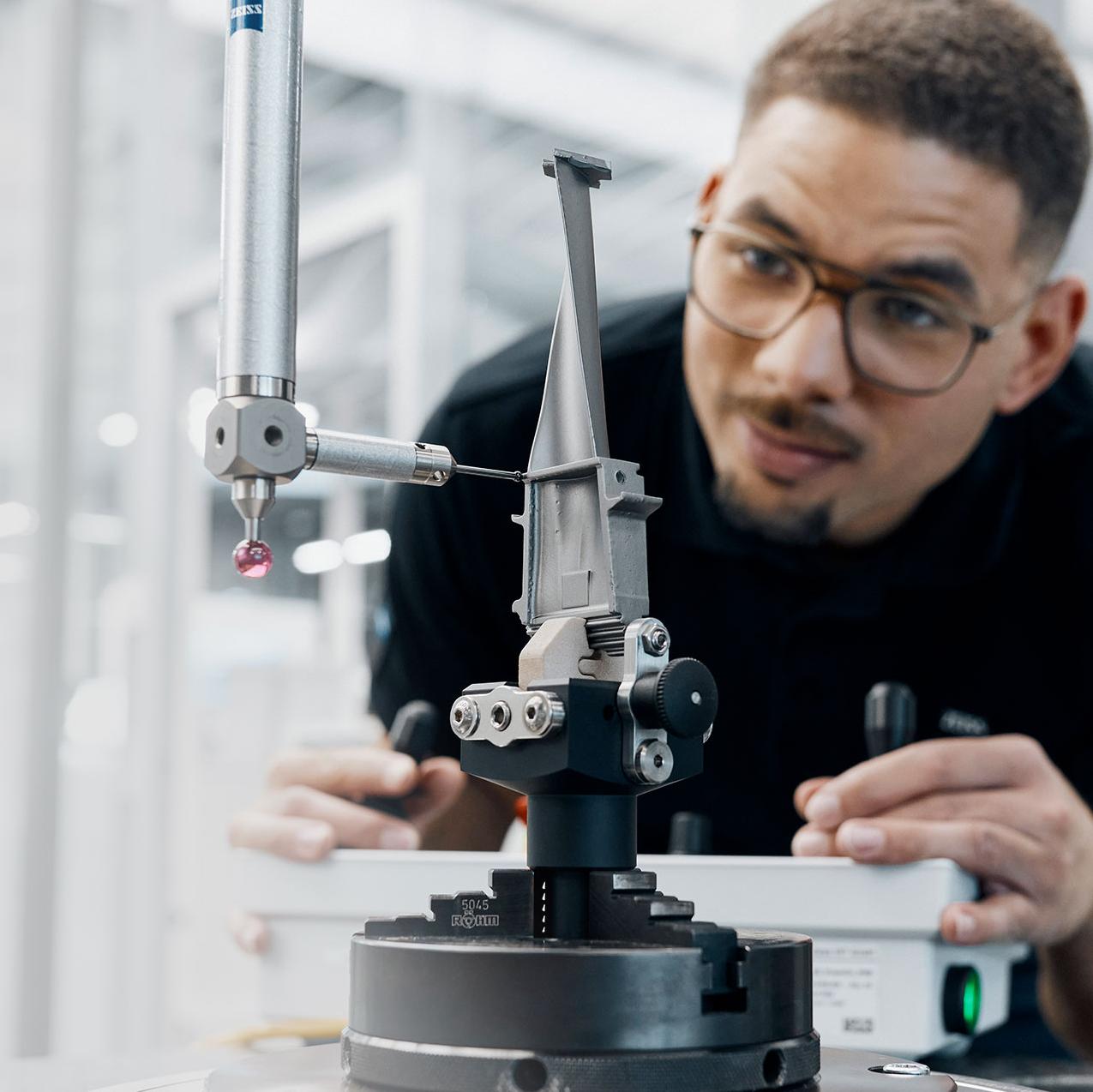

ZEISS CMM Acceleration Mode for Aerospace Applications có sẵn cho ZEISS PRISMO 7/12/7 và 12/18/10 fortis cung cấp một gói hỗ trợ ứng dụng đặc biệt ngoài hai tùy chọn ZEISS VAST Rotary Table Axis (ZVRA) và ZEISS VAST Rotary Table (ZVR). ZVRA đảm bảo độ chính xác cao hơn nữa nhờ định nghĩa nhanh trục bàn xoay. ZVR tăng tốc độ chuyển động của bàn quay và cả quá trình đo.

Tốc độ và độ chính xác từng có phần mâu thuẫn với nhau cho đến khi chúng tôi lắp đặt thế hệ mới của ZEISS PRISMO fortis.

Roland Ziltener Trưởng phòng Quản lý chất lượng Tập đoàn ông Starrag

Câu chuyện thành công

ZEISS PRISMO CMM

Hàng không vũ trụ: Nhiệm vụ đã hoàn thành

Khám phá công nghệ đo lường hàng không vũ trụ trong phòng thí nghiệm đo lường Starrag.

Dữ liệu kỹ thuật

Độ chính xác từ

0,7 + L/400 µm (ở 22°C)
Lên đến 2,7 + L/80 µm (ở 40°C)

Phạm vi nhiệt độ

15-40°C với TVA (Độ chính xác biến đổi nhiệt độ)

Công nghệ ZEISS mass

Tuân thủ DGUV


Có thể trang bị thêm các kiểu máy cũ hơn


ZEISS PowerSaver


Khả năng tương thích ZVRA và ZVR

ZVRA (tùy chọn có sẵn)
ZVR (chỉ 7/12/7 fortis và 12/18/10 fortis)

Cân gốm thủy tinh

ZERODUR®: Độ phân giải 80 nm

Kích thước

Từ 7/12/7 đến 12/18/10*

*Kích thước 12/18/10 có sẵn có và không có bảng đá granit hình chữ U

Kích thước khác nhau cho nhiều ứng dụng
Kích thước khác nhau cho nhiều ứng dụng

ZEISS PRISMO fortis

Kích thước khác nhau cho nhiều ứng dụng

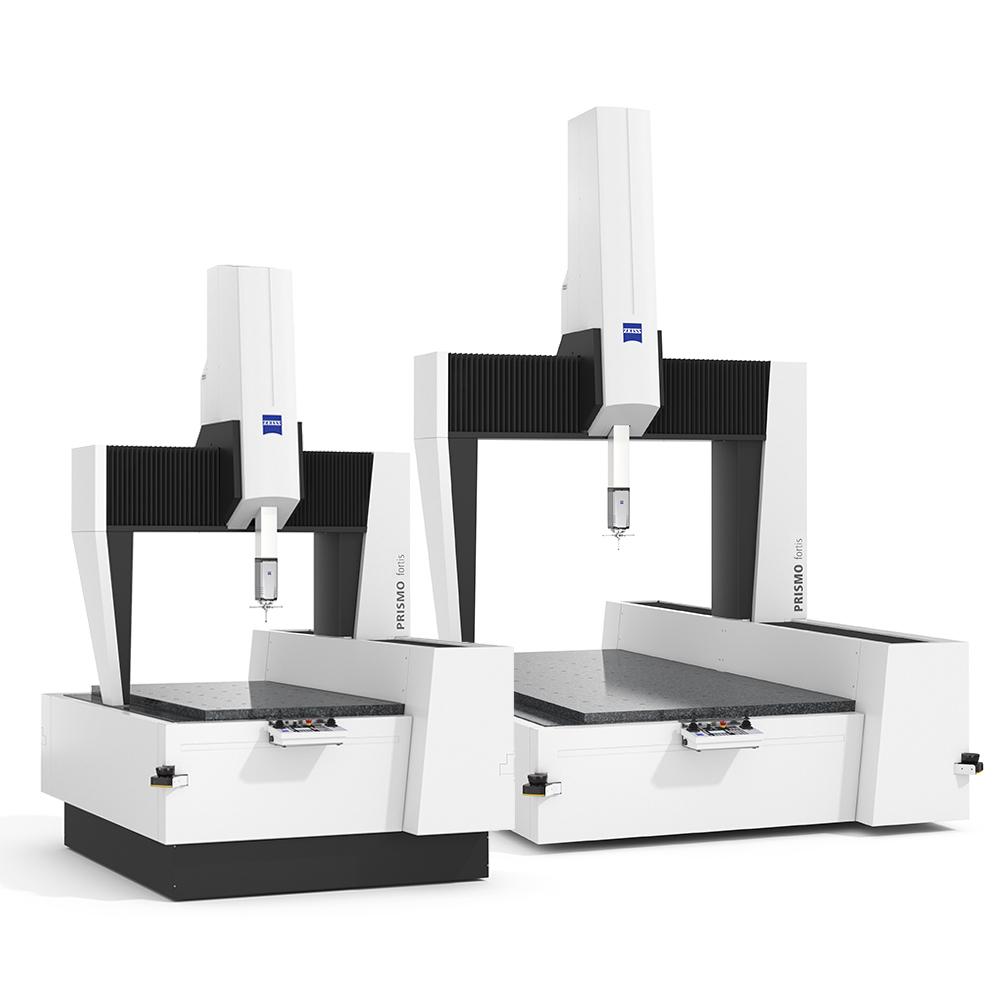

ZEISS PRISMO fortis có nhiều kích cỡ khác nhau. Từ phiên bản nhỏ nhất với dải đo 700 x 1200 x 700 mm đến thiết kế lớn nhất của máy đo tọa độ này với dải đo 1200 x 1800 x 1000 mm. Cấu hình 12/18/10 có sẵn có hoặc không có bảng granit hình chữ U.
