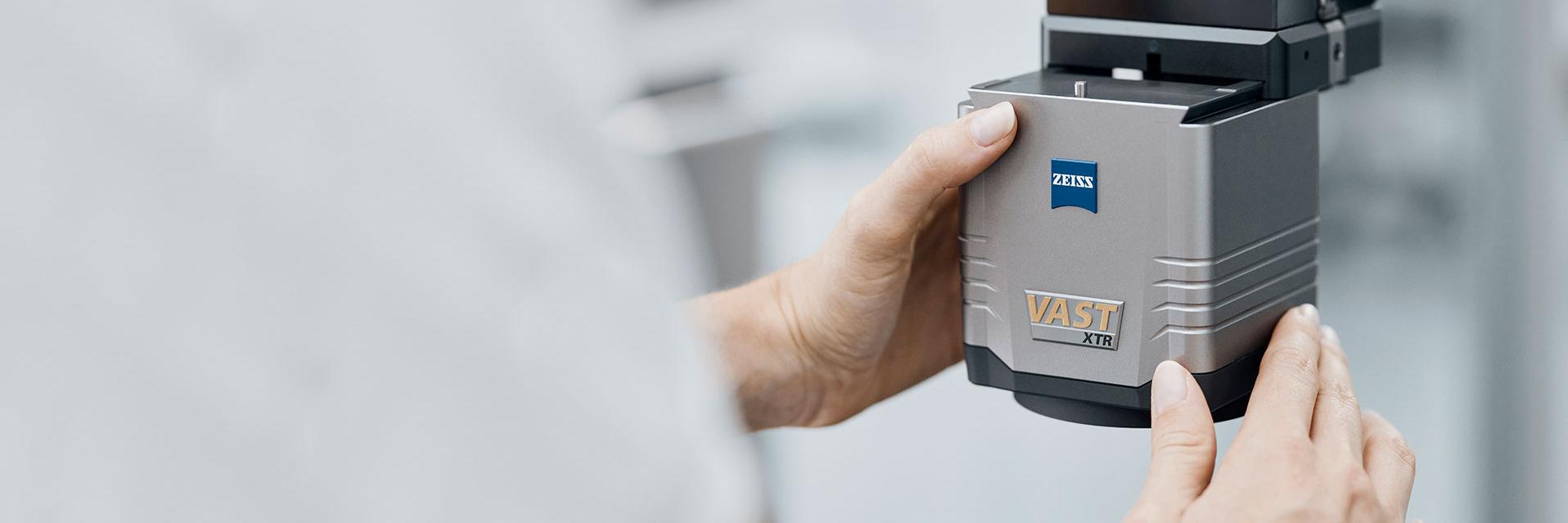

Công nghệ Hệ thống cảm biến đa ứng dụng ZEISS (mass)

Đa dạng các đầu dò trên máy đo tọa độ CMM

Một máy đo tọa độ CMM – tối đa 9 hệ thống cảm biến

Công nghệ cảm biến đa ứng dụng cung cấp sự linh hoạt cao hơn trên máy đo tọa độ của bạn

Khi yêu cầu độ chính xác tối đa, máy đo tọa độ là một công cụ không thể thiếu trong ngành. Với công nghệ cảm biến đa ứng dụng (ZEISS mass), có thể vận hành chính xác số lượng lớn các cảm biến ZEISS và nhanh chóng thay thế trên cùng một máy đo tọa độ: Cảm biến có hệ thống khớp nối hoặc hệ thống kim đo cố định, quang học hoặc tiếp xúc, thụ động hoặc chủ động – ZEISS mass mang lại cho bạn sự linh hoạt tối đa.

1 máy đo tọa độ CMM, tối đa 9 hệ thống cảm biến với các công nghệ khác nhau
Thay đổi cảm biến đơn giản chỉ trong 3 bước
Không mất không gian đo do thay đổi cảm biến
Khả năng thích ứng tối đa với các yêu cầu đo lường của bạn
Không cần bộ chuyển đổi và gần như cùng mức với vị trí ban đầu cho tất cả các cảm biến

Phối hợp máy đo với công nghệ ZEISS mass

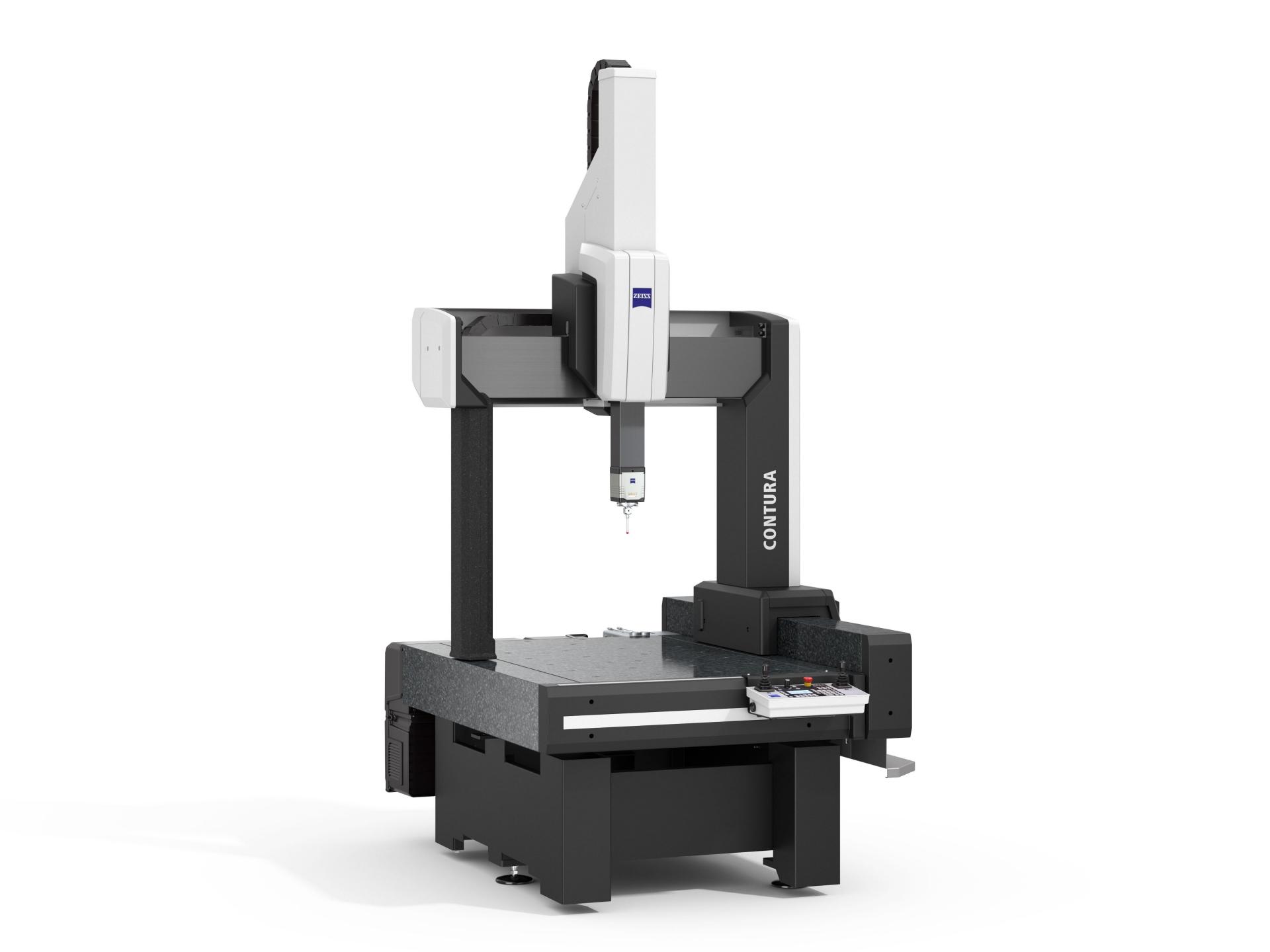

ZEISS CONTURA

ZEISS CONTURA đặc biệt linh hoạt nhờ công nghệ ZEISS mass và phù hợp cho nhiều ứng dụng trong phân khúc hiệu suất.

Tìm hiểu thêm

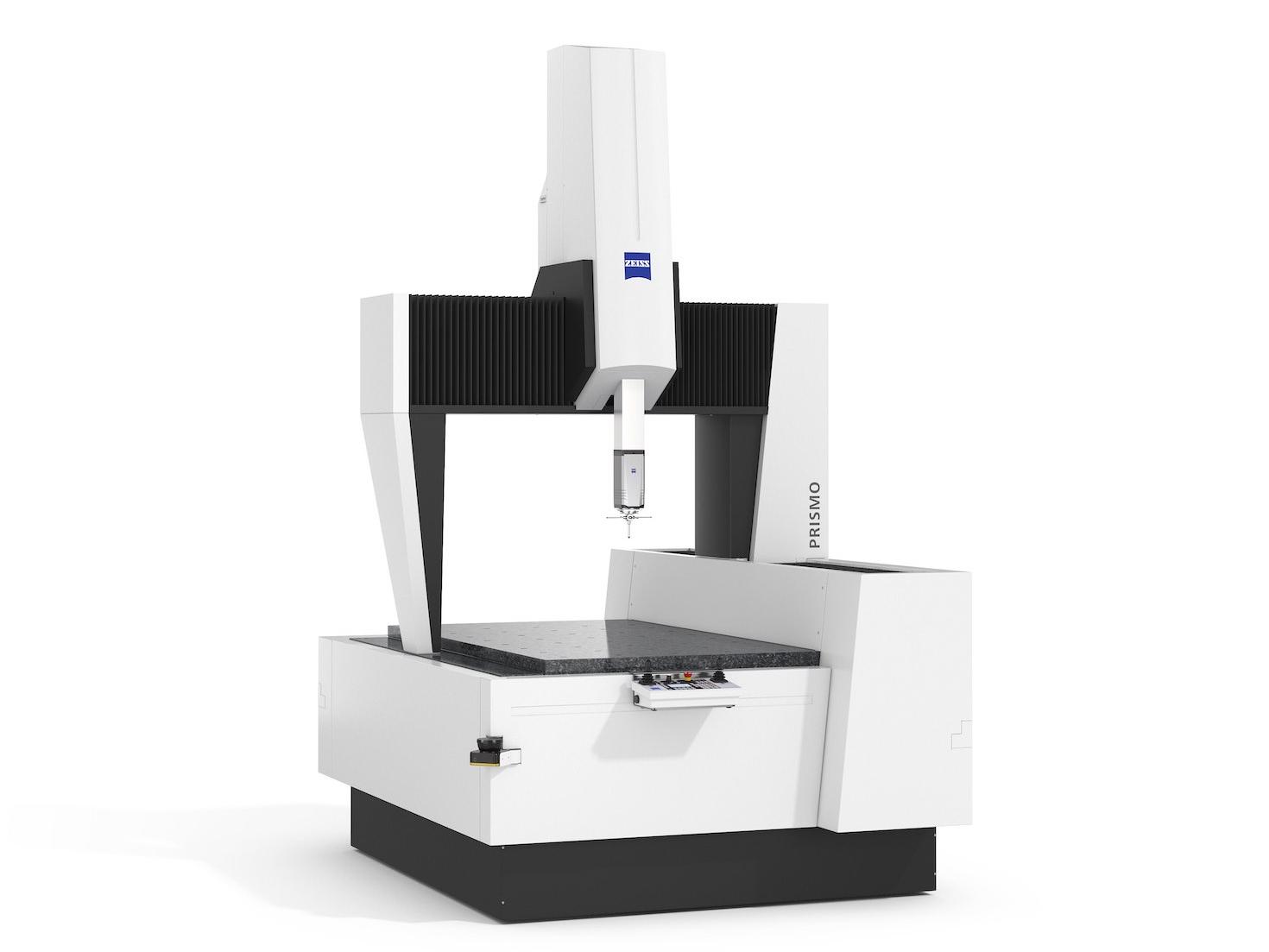

Dòng sản phẩm ZEISS PRISMO

Với 4 mẫu máy, tất cả đều được trang bị ZEISS mass, dòng sản phẩm PRISMO cung cấp độ chính xác và linh hoạt cao cho các nhiệm vụ đo lường khác nhau – ngay cả trong phân xưởng sản xuất.

Tìm hiểu thêm

Đa dạng các loại cảm biến

Các cảm biến khác nhau, dù là quang học hay tiếp xúc, chủ động hay thụ động, đều có những ưu điểm và lĩnh vực ứng dụng khác nhau. (Xem bảng về tính tương thích)

ZEISS VAST XTR gold

Cảm biến tiếp xúc với khớp xoay tích hợp để đo ở vị trí góc.

Tìm hiểu thêm

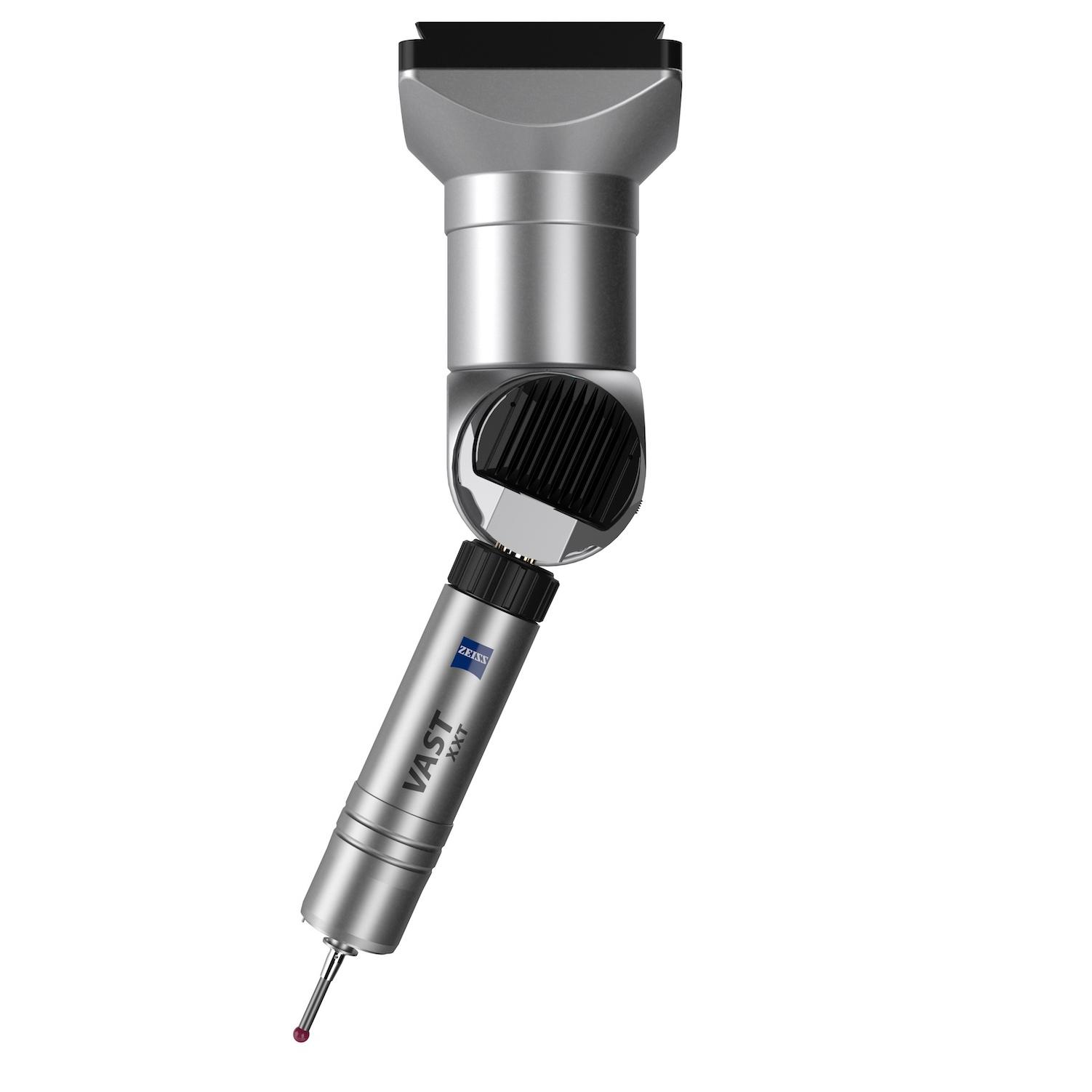

ZEISS VAST XXT

Cảm biến đo tiếp xúc có thể dùng để quét với độ chính xác cao.

Tìm hiểu thêm

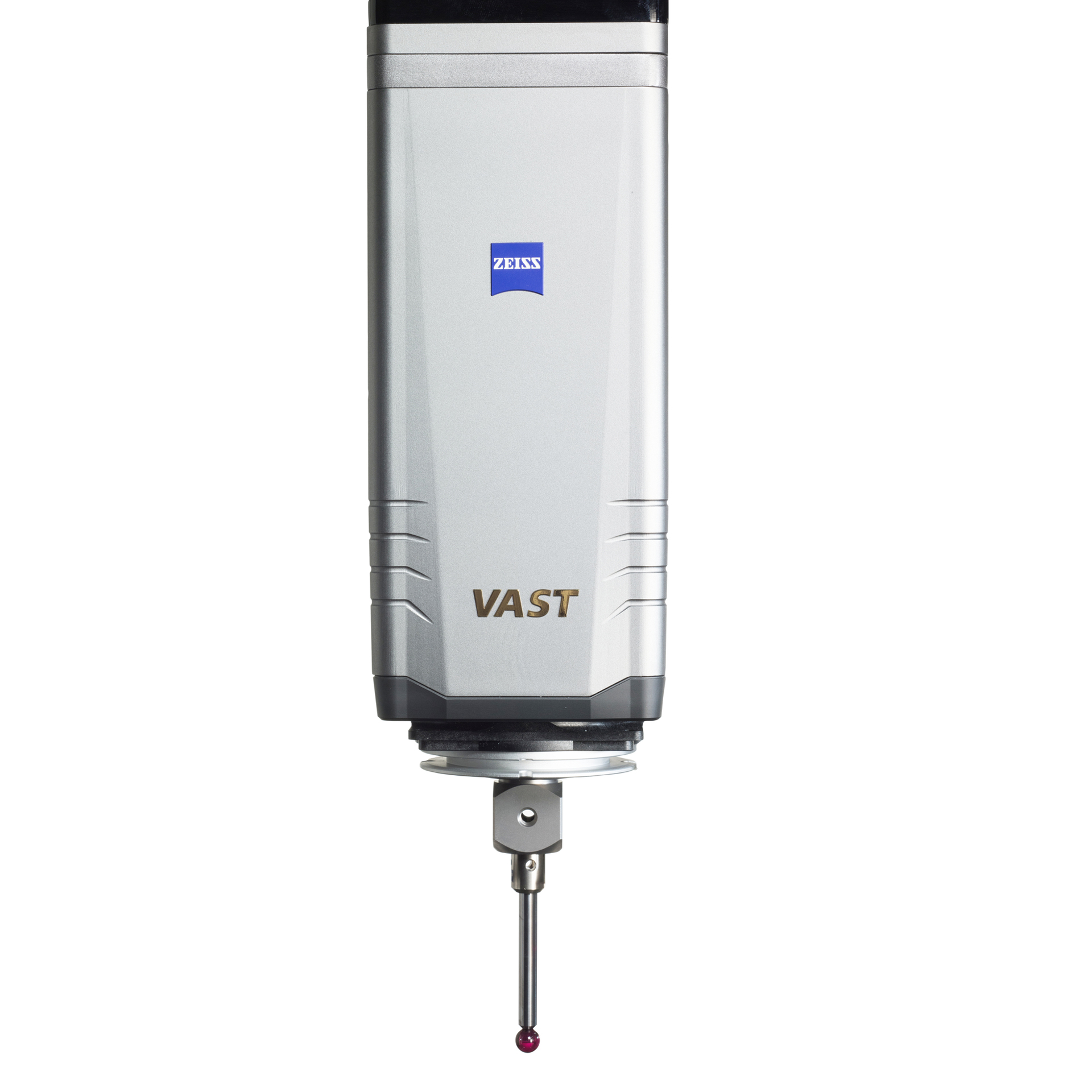

ZEISS VAST gold

Để quét tiếp xúc và đo điểm rời rạc

Tìm hiểu thêm

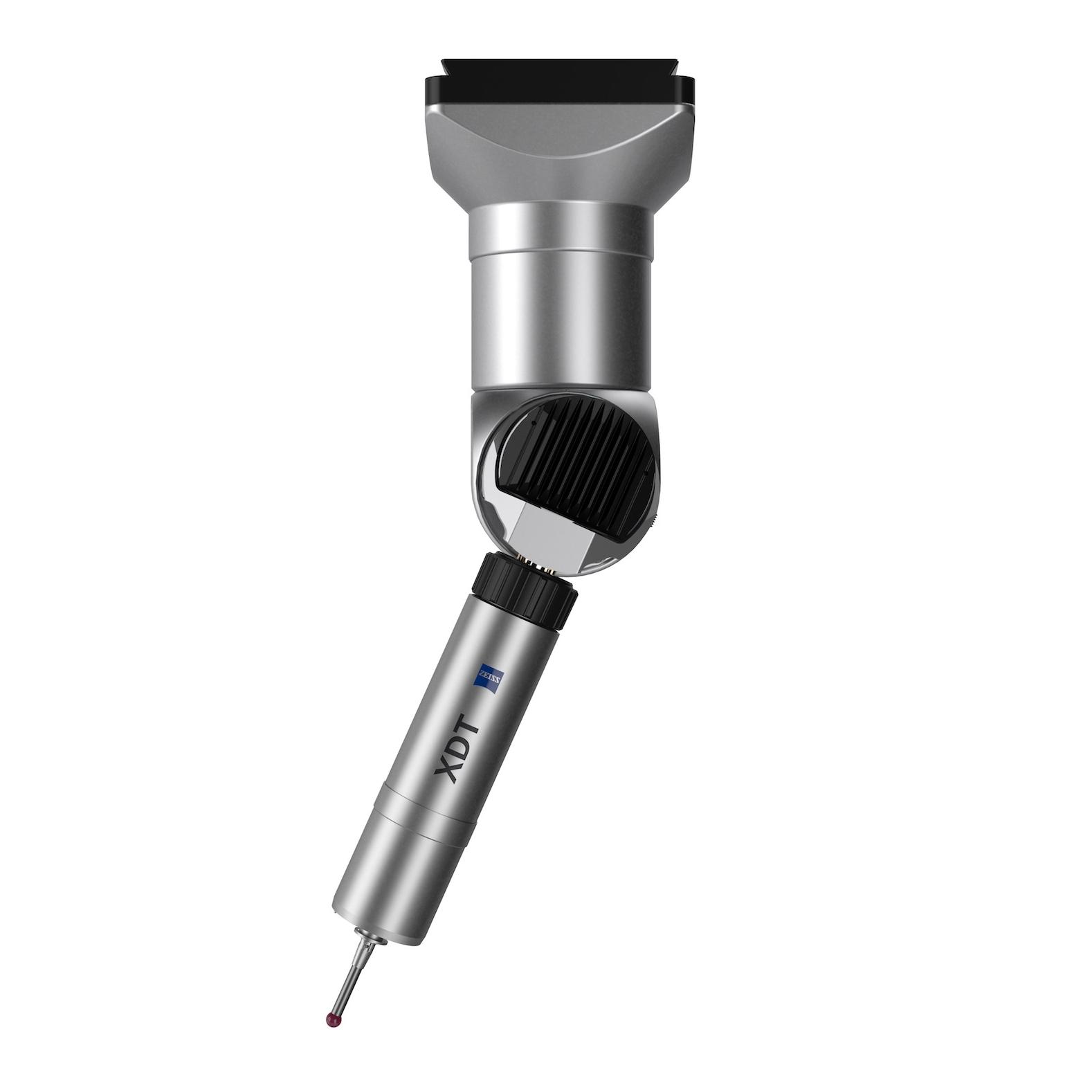

ZEISS XDT

Để lấy điểm toàn bộ bề mặt của các hình dạng bằng cách sử dụng các đám mây điểm

Tìm hiểu thêm

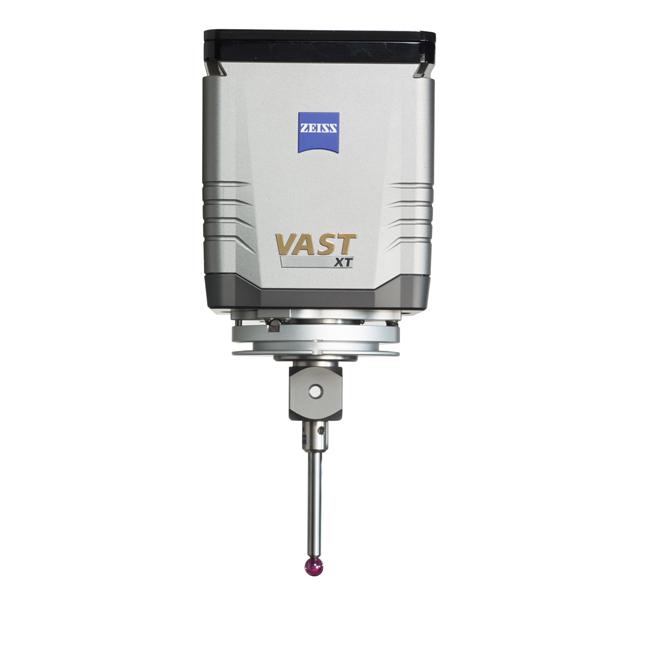

ZEISS VAST XT gold

Cảm biến tiếp xúc với khớp xoay tích hợp để đo ở vị trí góc.

Tìm hiểu thêm

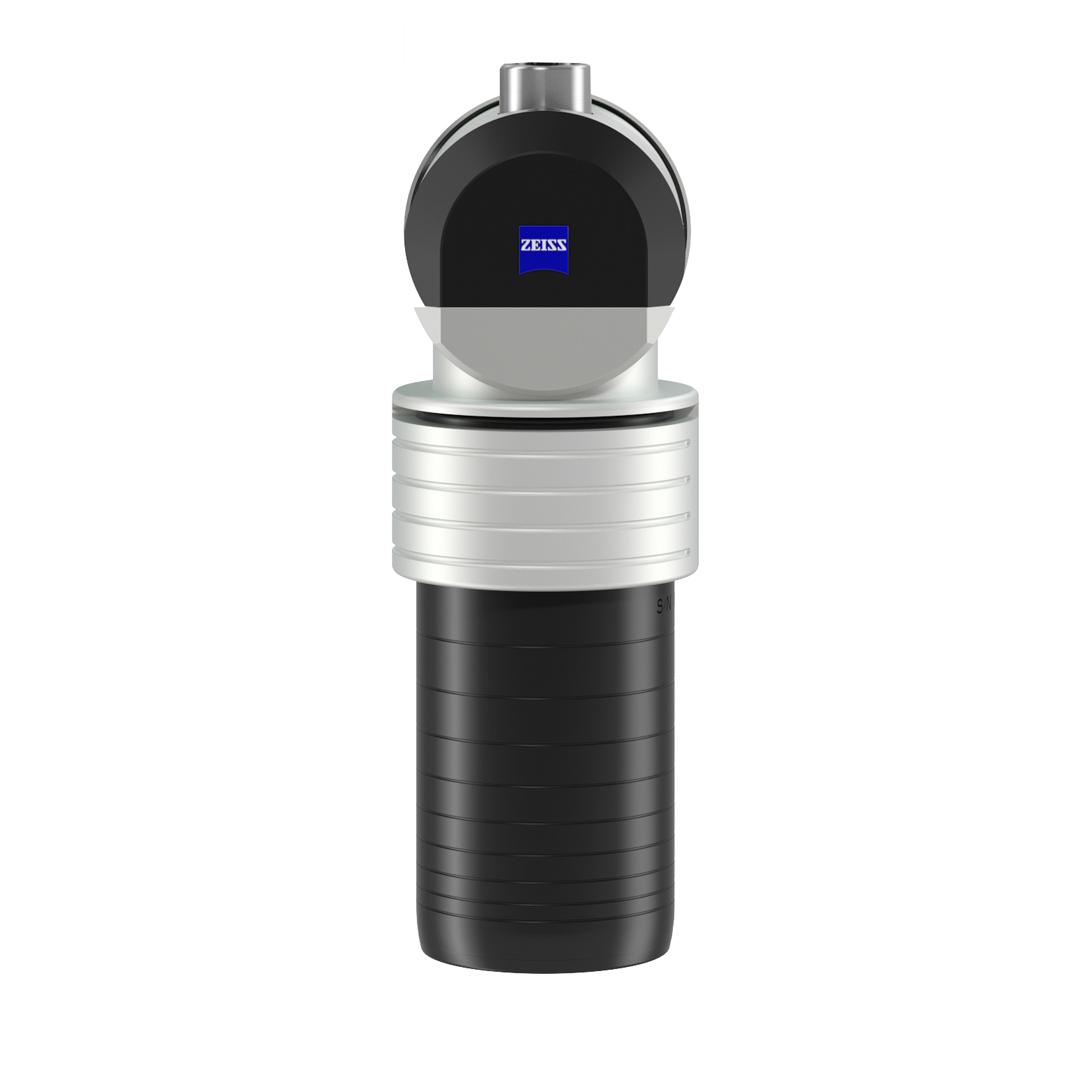

ZEISS DotScan

Cơ sở để bắt đầu với công nghệ quét chủ động

Tìm hiểu thêm

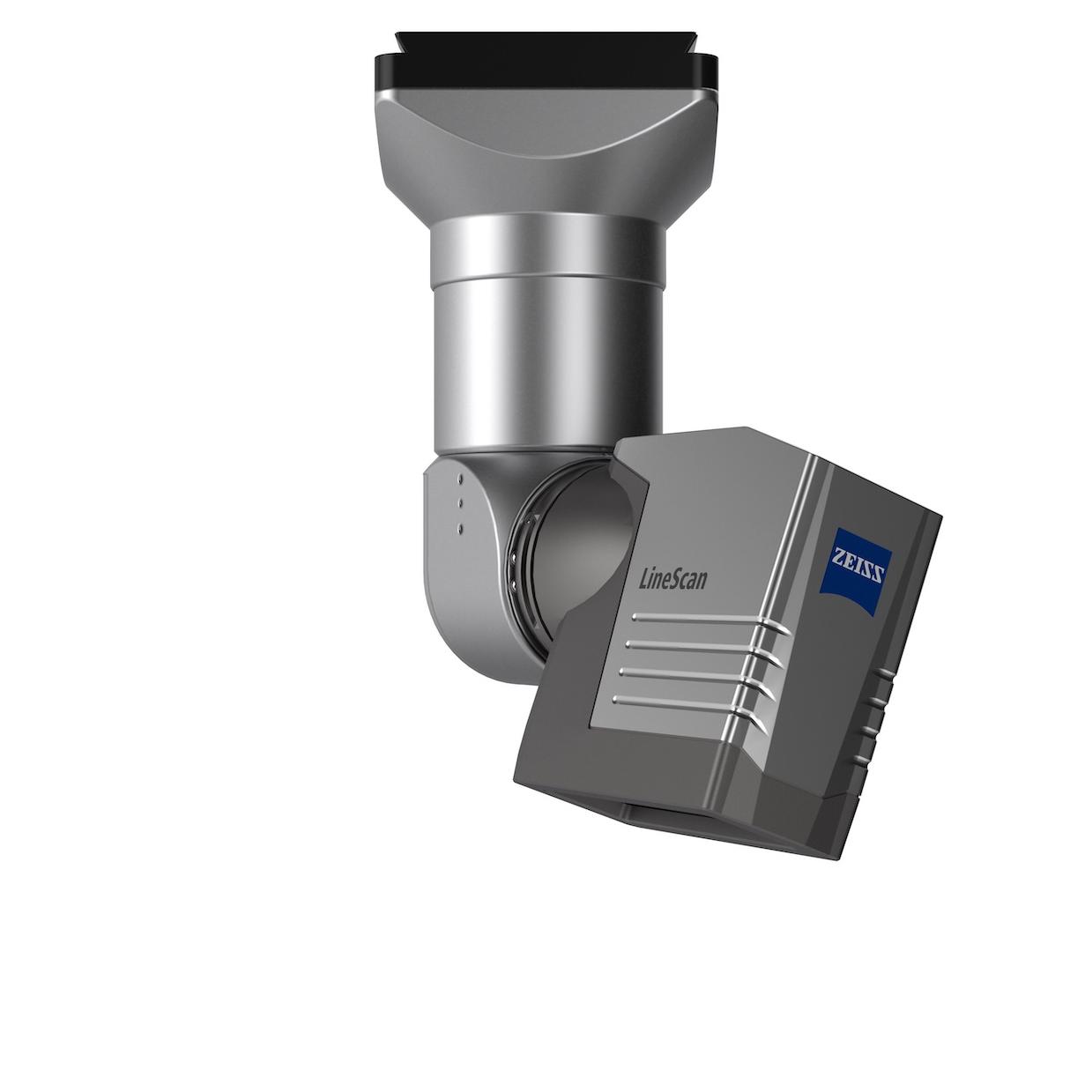

ZEISS LineScan

Để lấy điểm toàn bộ bề mặt của các hình dạng bằng cách sử dụng các đám mây điểm

Tìm hiểu thêm

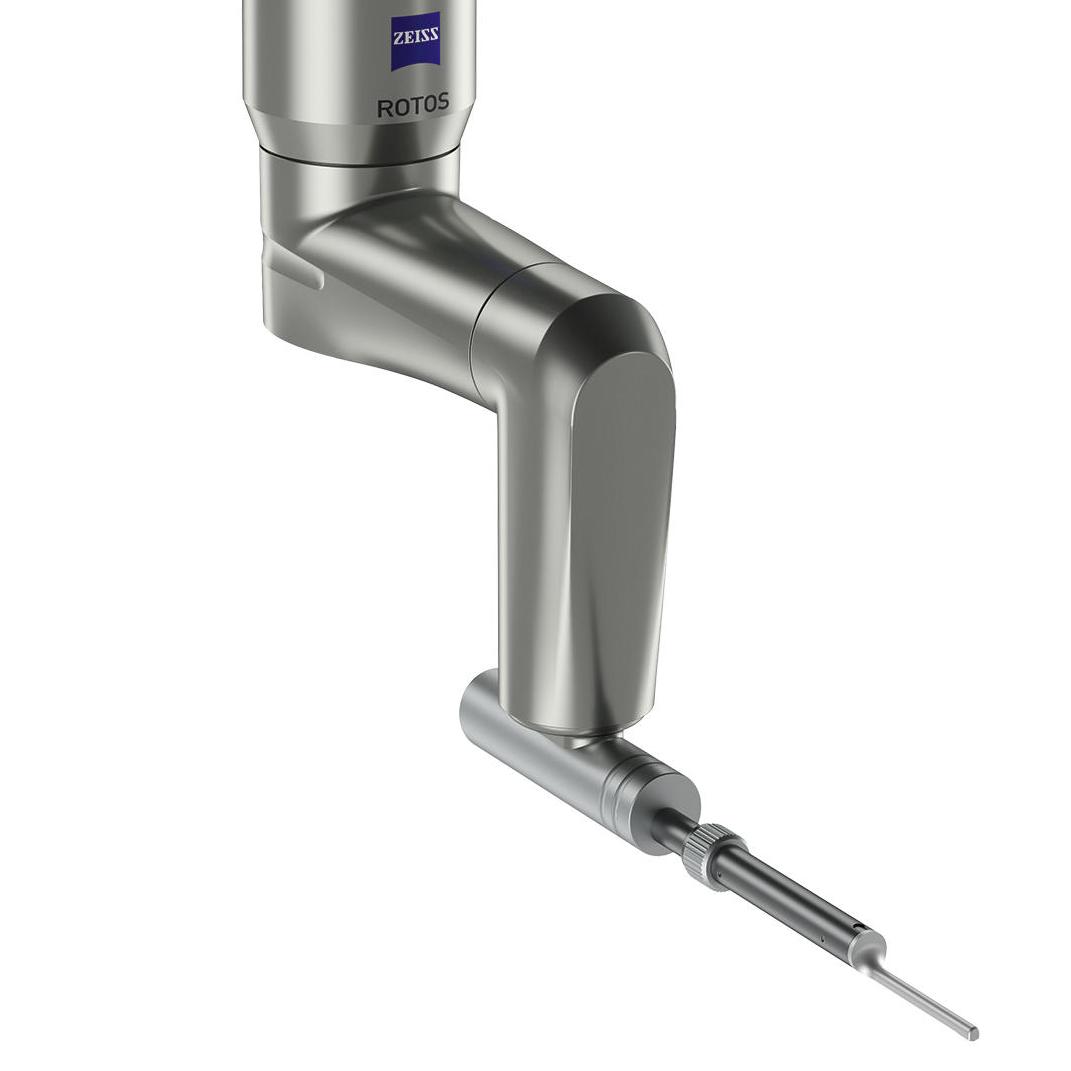

ZEISS ROTOS

Để kiểm tra độ nhám và độ gồ ghề

Tìm hiểu thêm

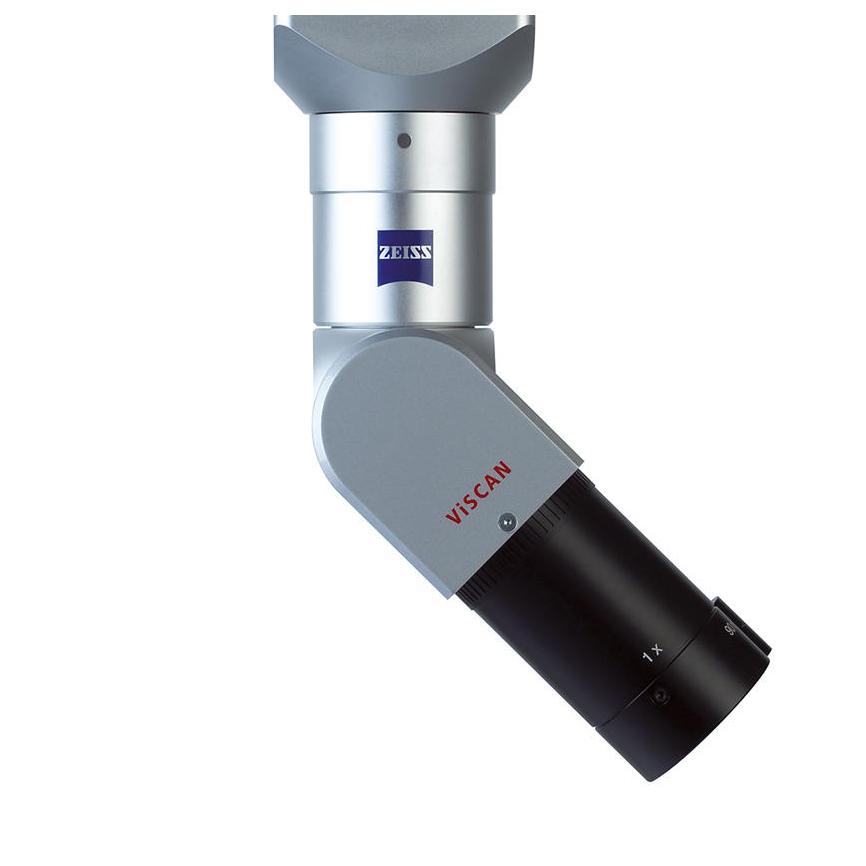

ZEISS ViScan

Cảm biến hình ảnh 2D quang học

Tìm hiểu thêm

Khả năng tương thích của đầu dò

	ZEISS CONTURA	Dòng sản phẩm ZEISS PRISMO
ZEISS VAST XTR gold	✔	✔
ZEISS VAST XXT	✔	✔
ZEISS VAST gold	–	✔
ZEISS XDT	✔	–
ZEISS VAST XT gold	✔	✔ (PRISMO và PRISMO verity
ZEISS DotScan	✔	✔
ZEISS LineScan	✔	✔
ZEISS ROTOS	–	✔ (PRISMO, PRISMO verity, PRISMO fortis với z<1000)
ZEISS ViScan	✔	✔

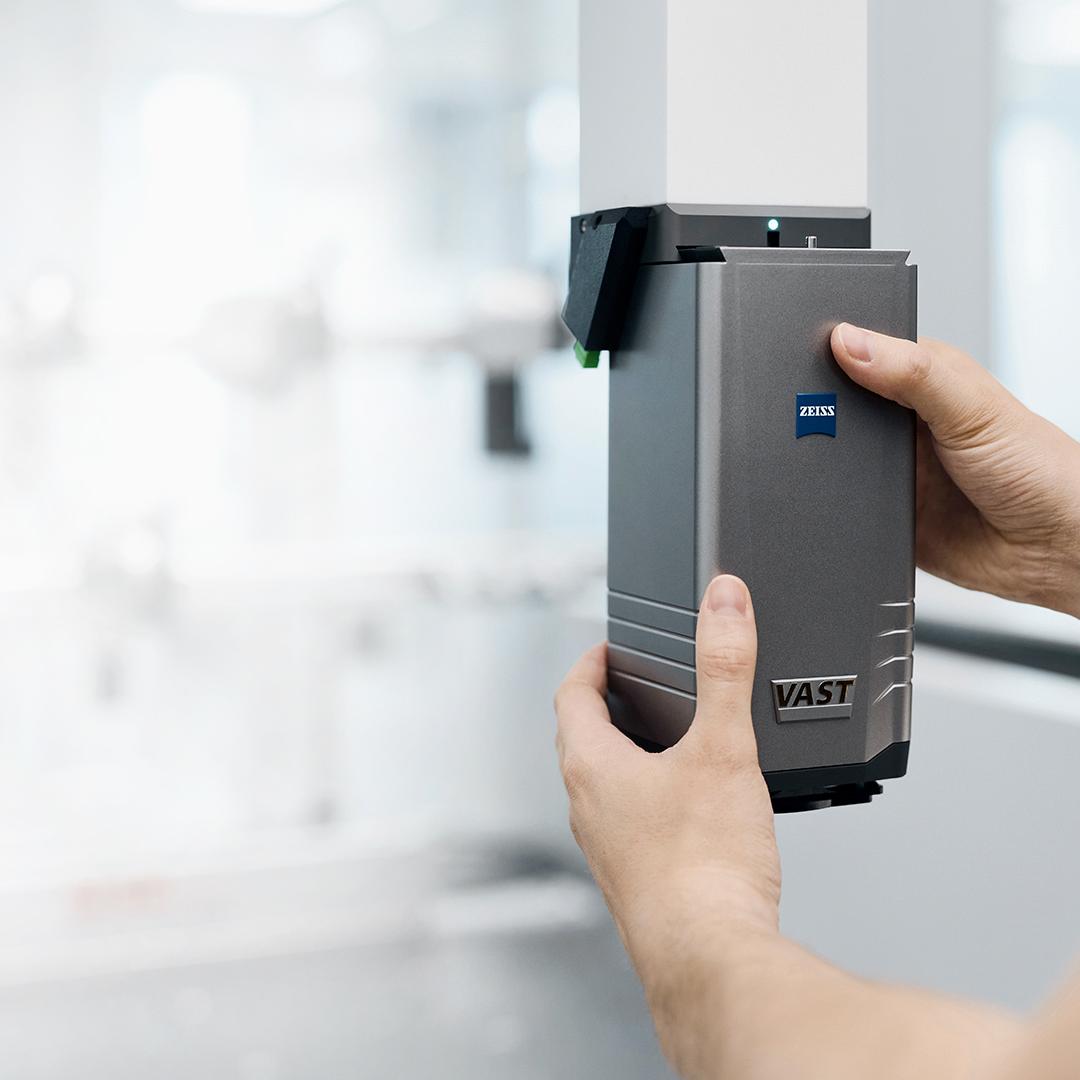

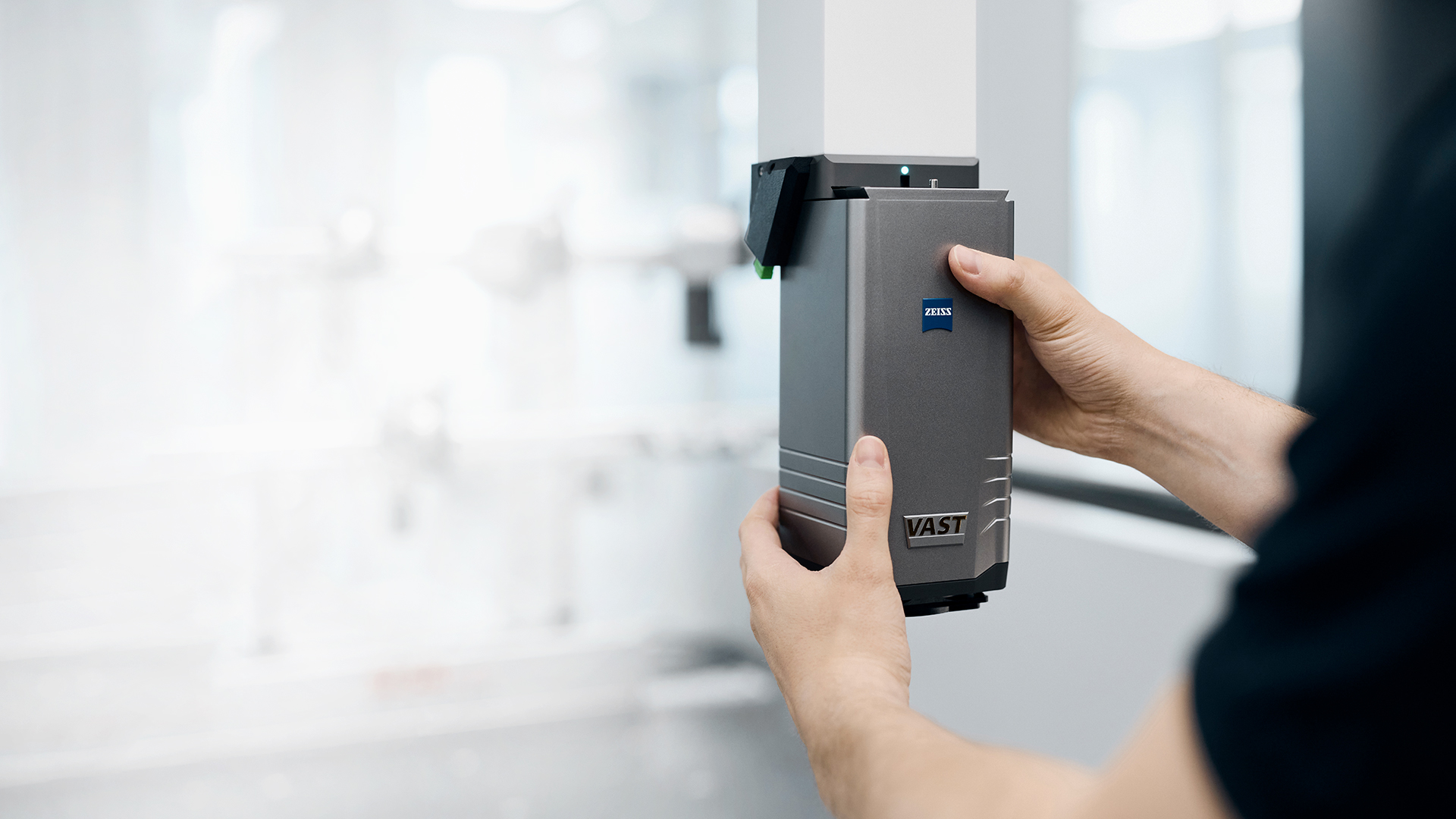

Thay đổi cảm biến đơn giản trong 3 bước

Bước 1

Gắn cảm biến

Cơ chế đuôi én giúp việc thay đổi cảm biến trở nên đặc biệt dễ dàng. Chỉ cần nới lỏng một ốc vít để thay thế cảm biến. Điều này có nghĩa là bất kỳ đầu dò nào cũng có thể được thay đổi dễ dàng và thuận tiện – cho dù là ZEISS VAST XXT, được gắn trên RDS, hay các đầu dò tiếp xúc và quang học khác.

Bước 2

Khóa cảm biến tại chỗ

Cảm biến mới được khóa tại chỗ bằng một ốc vít duy nhất. Điều này được siết chặt với mô-men xoắn xác định là 2 NM. Không cần phải cắm thêm cáp vì tất cả các kết nối được bảo vệ bên trong ram và thiệt hại được loại trừ.

Bước 3

Tự động phát hiện cảm biến

Mỗi cảm biến ZEISS được trang bị một chip ID được máy đo tọa độ tự động nhận dạng trong quá trình vận hành ban đầu và được chọn trong phần mềm đo ZEISS CALYPSO. Hệ thống này loại bỏ các lỗi vận hành và cho phép người dùng tập trung vào những điều thực sự quan trọng – nhiệm vụ đo lường của họ.

Đầu tư vào tương lai

Công nghệ mass của ZEISS có lợi thế cho nhiều nhiệm vụ đảm bảo chất lượng.

Mẫu được đo trong một thao tác kẹp và do đó được đo trong cùng một hệ tọa độ tham chiếu với các đầu dò khác nhau.

Người dùng có thể phản ứng rất nhanh với việc thay đổi tác vụ đo.

Nếu được yêu cầu, các máy đo tọa độ có thể được trang bị thêm một cách nhanh chóng và tiết kiệm chi phí bằng cách mua thêm đầu dò. Đầu tư máy đo tọa độ với công nghệ ZEISS mass cũng đáng giá đối với các công ty hiện không có nhu cầu sử dụng cảm biến quang học.

Thay vì đầu tư vào nhiều máy đo tọa độ và gây chiếm diện tích hơn, với máy đo tọa độ CMM ZEISS mass, bạn chỉ cần cảm biến phù hợp để xử lý các nhiệm vụ đo lường của mình.
