ZEISS METROTOM 6 scout

METROTOM 6 scout

Trạm phát năng lượng của độ phân giải cho kiểm tra CT và đo lường

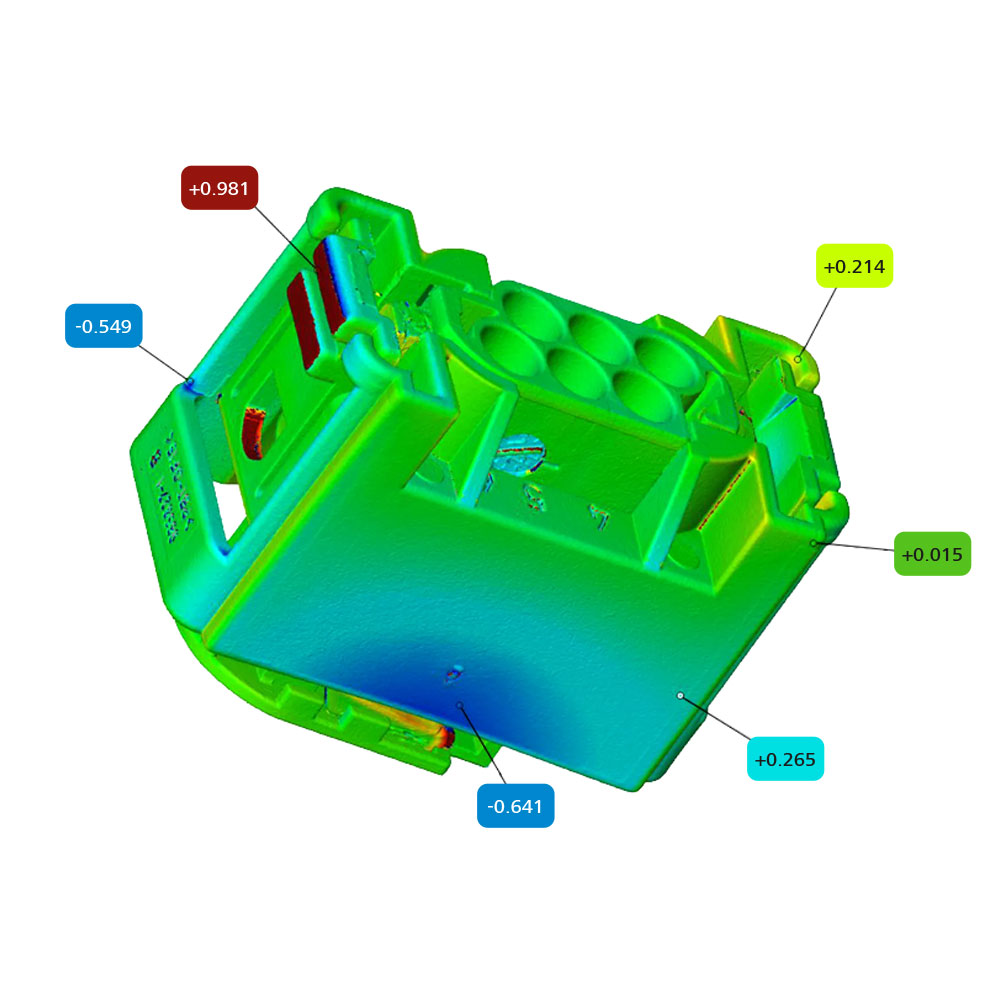

ZEISS METROTOM 6 scout số hóa các bộ phận phức tạp, bao gồm cả hình học bên trong, ở mức độ chi tiết tiên tiến nhất. Kết quả là một hình ảnh 3D hoàn chỉnh để phân tích GD&T hoặc so sánh mục tiêu/thực tế. Hệ thống đo lường CT là một lựa chọn tuyệt vời để số hóa các bộ phận nhựa nhỏ.

  • Độ phân giải cực cao
  • Độ chính xác cao
  • Định vị đối tượng tự động
  • Phần mềm toàn diện

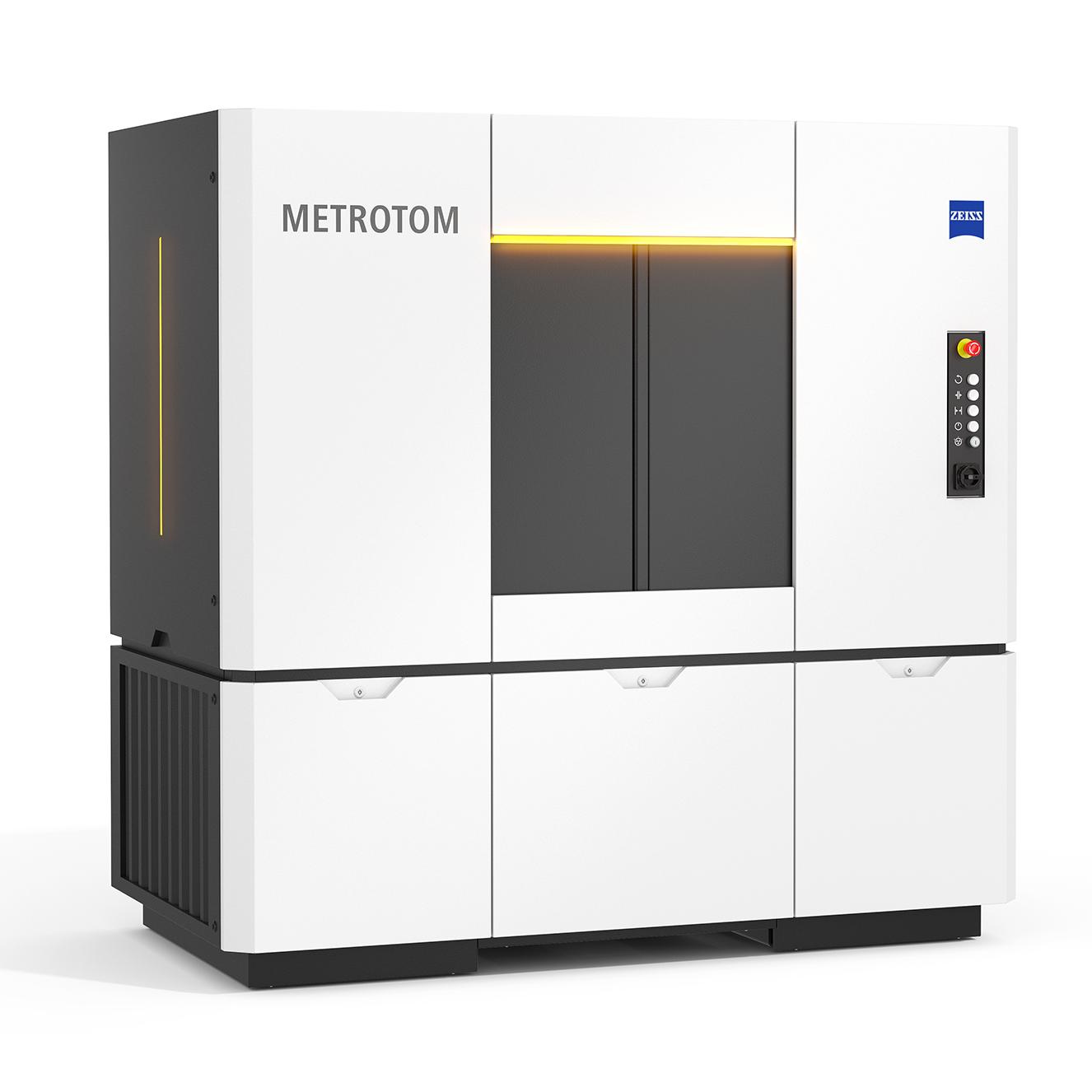

ZEISS METROTOM 6 Scout
Liên hệ

Đo độ phân giải cao các bộ phận nhựa nhỏ

ZEISS METROTOM 6 scout là giải pháp hoàn hảo để kiểm tra không phá hủy và đo lường 3D các thành phần. Hiệu suất đo lường nâng cao và quy trình làm việc liền mạch đảm bảo độ tin cậy và độ chính xác tối đa trong việc phát hiện lỗi.
Tiết lộ những gì ẩn giấu với các công nghệ khác
Tiết lộ những gì ẩn giấu với các công nghệ khác

Tiết lộ những gì ẩn giấu với các công nghệ khác

Độ phân giải

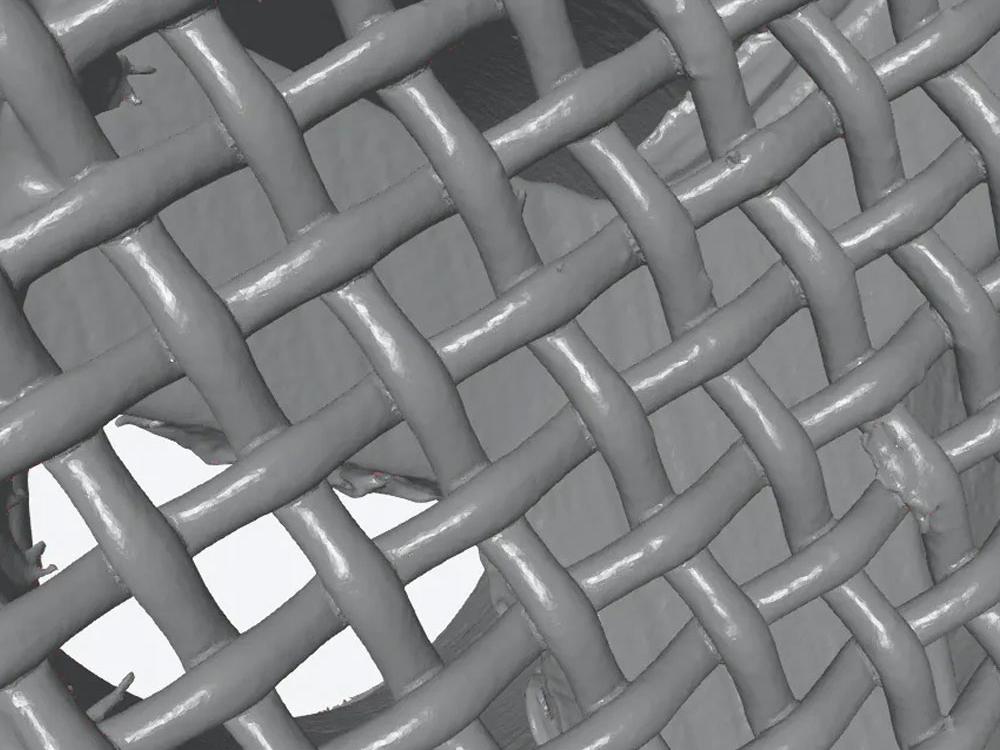

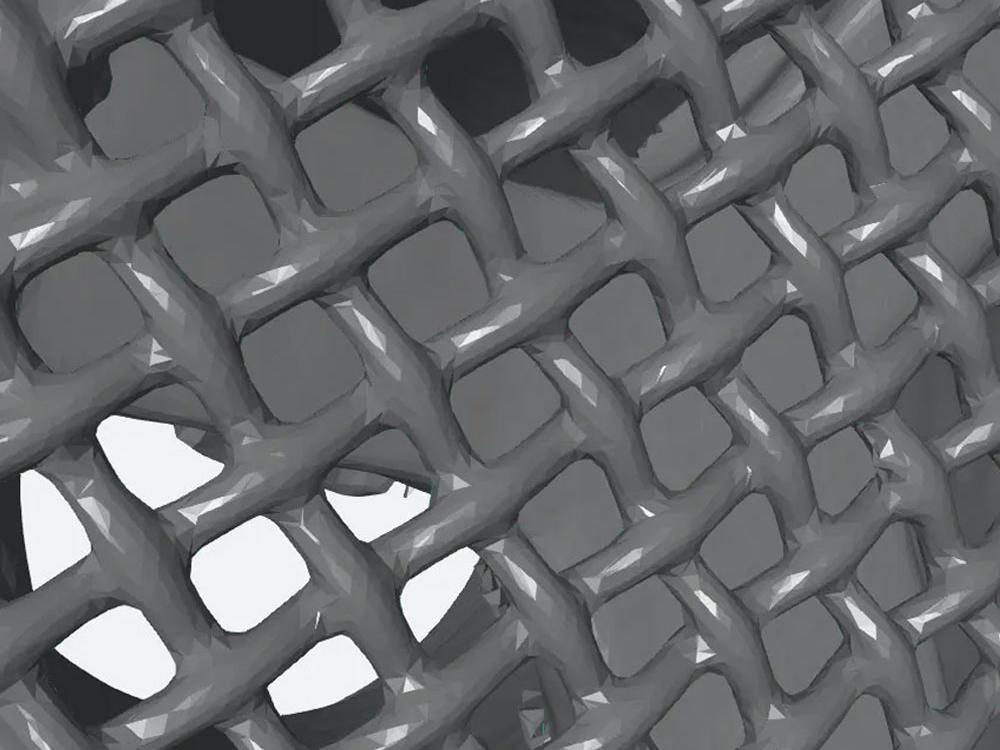

Khi số hóa một chi tiết, ZEISS METROTOM 6 scout đạt được độ sắc nét chi tiết vượt trội: Thứ nhất, vì thiết bị sử dụng máy dò tia X 3k độ phân giải cao để thu thập dữ liệu đo lường, và thứ hai, bởi vì mỗi bộ phận được đo ở vị trí đo tốt nhất có thể và do đó luôn ở độ phân giải cao nhất có thể. Kết quả có thể được nhìn thấy trong hình ảnh: Ở bên trái, dữ liệu đo được tạo bằng ZEISS METROTOM 6 scout và bên phải, tiêu chuẩn thông thường.

Đảm bảo độ chính xác cao

Đảm bảo độ chính xác cao

Độ chính xác

ZEISS METROTOM 6 scout sử dụng trí thông minh toán học để tạo ra dữ liệu đo lường 3D chính xác. Trong toàn bộ quá trình đo, thiết bị kết hợp hoàn hảo các thuật toán liên kết với nhau với mô hình kỹ thuật số của phòng đo. Thiết bị cũng mang đến độ ổn định cơ học tối ưu cho tất cả các thành phần liên quan đến phép đo. Điểm mấu chốt: Dựa trên kết quả đo lường, bạn có thể đánh giá chất lượng của một bộ phận một cách thực sự đáng tin cậy và có độ chính xác cao và tiến hành phân tích sâu hơn.

Tự động định tâm các bộ phận

Hệ thống động học 5 trục với bảng định tâm tích hợp định vị tối ưu bộ phận trong thể tích đo. Đơn giản chỉ cần đặt trong phòng đo của máy - phần còn lại được thực hiện bởi phần mềm.

Các tính năng phần mềm để thu nhận và tái tạo hình ảnh

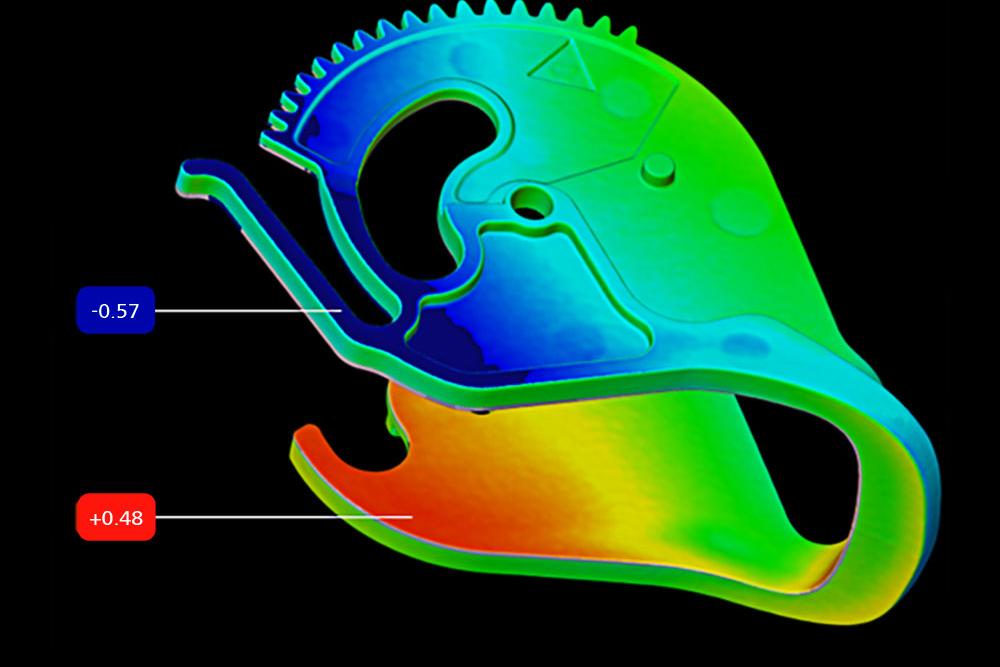

Thực hiện chụp CT hiệu quả với ZEISS INSPECT X-Ray
  • Giảm hiện vật vật liệu hỗn hợp

    Giảm hiện vật vật liệu hỗn hợp

    Xem thêm chi tiết trong các bộ phận của bạn khi chuyển từ kim loại sang nhựa: Hiệu chỉnh tạo tác đa vật liệu làm giảm đáng kể các hiện vật xảy ra khi quét mẫu với các vật liệu và độ dày khác nhau, đặc biệt là trong các bộ phận giống như đầu nối bằng kim loại và nhựa.

  • Phần mở rộng trường nhìn dọc

    Phần mở rộng trường nhìn dọc

    Hệ thống định vị có độ chính xác cao, tận dụng chuyên môn đo lường tiếp xúc của chúng tôi, đã tăng kích thước của các thành phần có thể được tái tạo trong hệ thống lên chiều cao 400 mm. Điều này có nghĩa là các chi tiết cỡ lớn có thể được quét trọn vẹn trong một quy trình tự động duy nhất, loại bỏ nhu cầu người vận hành phải mất thời gian đặt lại vị trí và căn chỉnh.

  • Quét nửa vòng tròn

    Quét nửa vòng tròn

    Nửa vòng tròn là chế độ quét trong đó một bộ phận chỉ cần thực hiện hơn một nửa vòng quay thay vì quay hoàn toàn. Điều này cho phép bạn quét các vùng cụ thể trên chi tiết với độ phân giải cao hơn, những vùng vốn sẽ bị giới hạn về mặt hình học nếu phải quay đủ một vòng.

  • Tách biệt

    Tách biệt

    Tự động tách làm tăng năng suất bằng cách quét nhiều thành phần cùng một lúc và tự động đánh giá chúng riêng biệt, giảm đáng kể thời gian quét và tương tác của người vận hành.

ZEISS METROTOM

Dữ liệu kỹ thuật

Tính năng

Nguồn tia X

225 kV

Máy dò tia X

Độ phân giải: 3008 x 2512 pixel

Khu vực đo

d: 240 mm
h: 400 mm

Kích thước Voxel

2 µm - 80 µm

Kích thước

H. 2210 mm
W. 2200 mm
D. 1230 mm

Trọng lượng

4800 kg

Lĩnh vực áp dụng

Kiểm tra vật phẩm đầu tiên, hiệu chỉnh dụng cụ, kiểm tra trong quá trình sản xuất liên tục

Tính năng kiểm tra

Cấu trúc bên trong, độ dày thành, khuyết tật vật liệu, lỗ chân lông và khoang co ngót

Nhiệm vụ đo lường

Phân tích GD&T, so sánh thực tế danh nghĩa, phân tích lắp ráp
