ZEISS ScanBox Series 5 RC

Tự động tải và kiểm tra bộ phận tự động

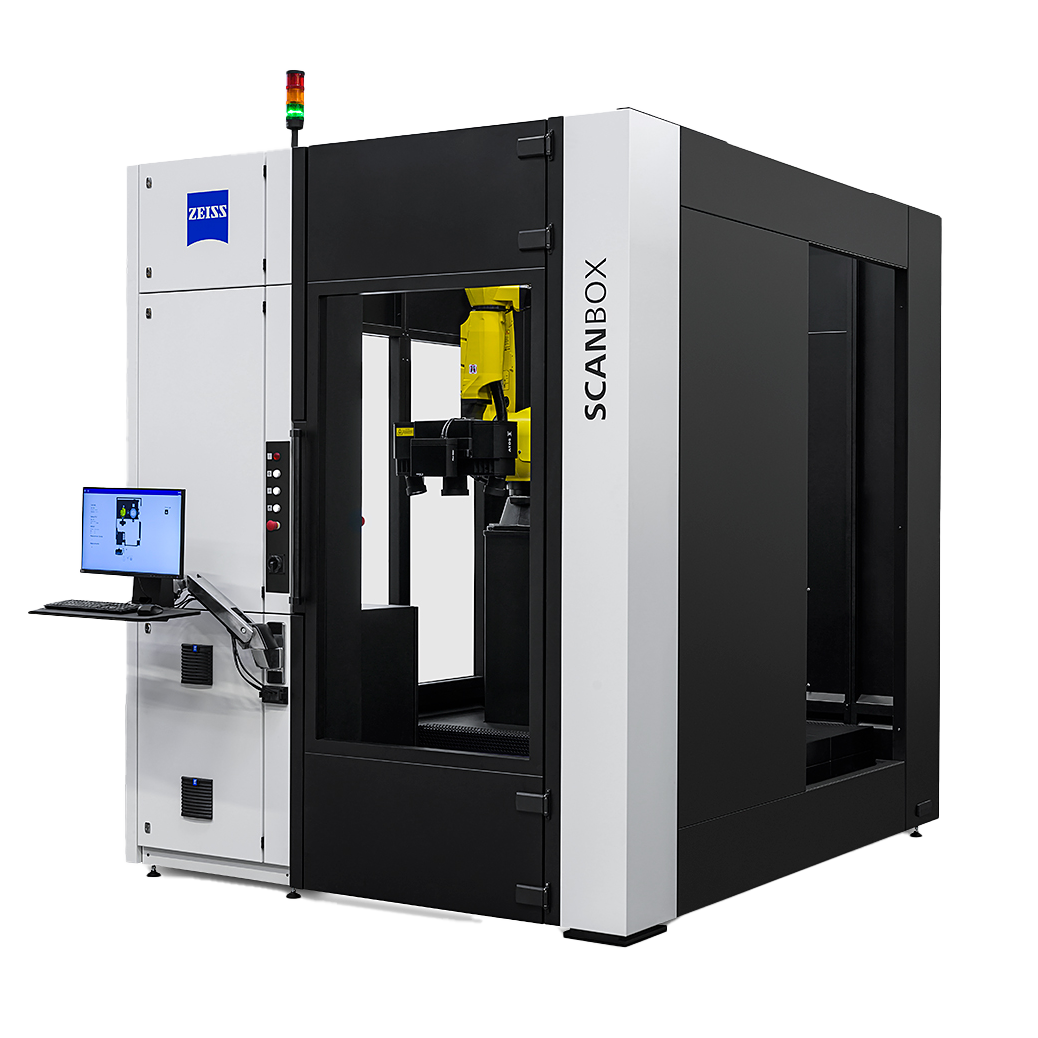

ZEISS ScanBox Series 5 RC (Điều khiển từ xa) là một máy đo quang học có cửa trượt có động cơ. Với robot hoặc hệ thống nạp tùy chỉnh, bạn sẽ tự động nạp các bộ phận như cánh máy bay, các bộ phận hoặc công cụ đi kèm vào ZEISS ScanBox Series 5 RC và đặt chúng vào mô-đun bàn xoay. Vì người dùng không phải đặt các bộ phận riêng lẻ, thời gian cần thiết để đảm bảo chất lượng ngắn hơn đáng kể so với trước đây.

Thông lượng và độ lặp lại cao
Quy trình đo chính xác và khả năng so sánh tối ưu
Sử dụng máy tối đa và tối ưu hóa quy trình


      Đảm bảo chất lượng liên quan đến sản xuất và giám sát hàng loạt

    Hoạt động tự động làm tăng việc sử dụng máy, tăng tốc chu kỳ đo và cho phép bạn triển khai với nhân viên của mình hiệu quả hơn. ZEISS ScanBox Series 5 RC có hai biến thể mô hình và được thiết kế đặc biệt cho các ứng dụng đòi hỏi mức độ tích hợp và sản lượng cao. Do kích thước nhỏ, hệ thống có thể được tích hợp dễ dàng vào mọi dây chuyền sản xuất.

Nội dung Bên thứ ba đã bị Chặn

Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

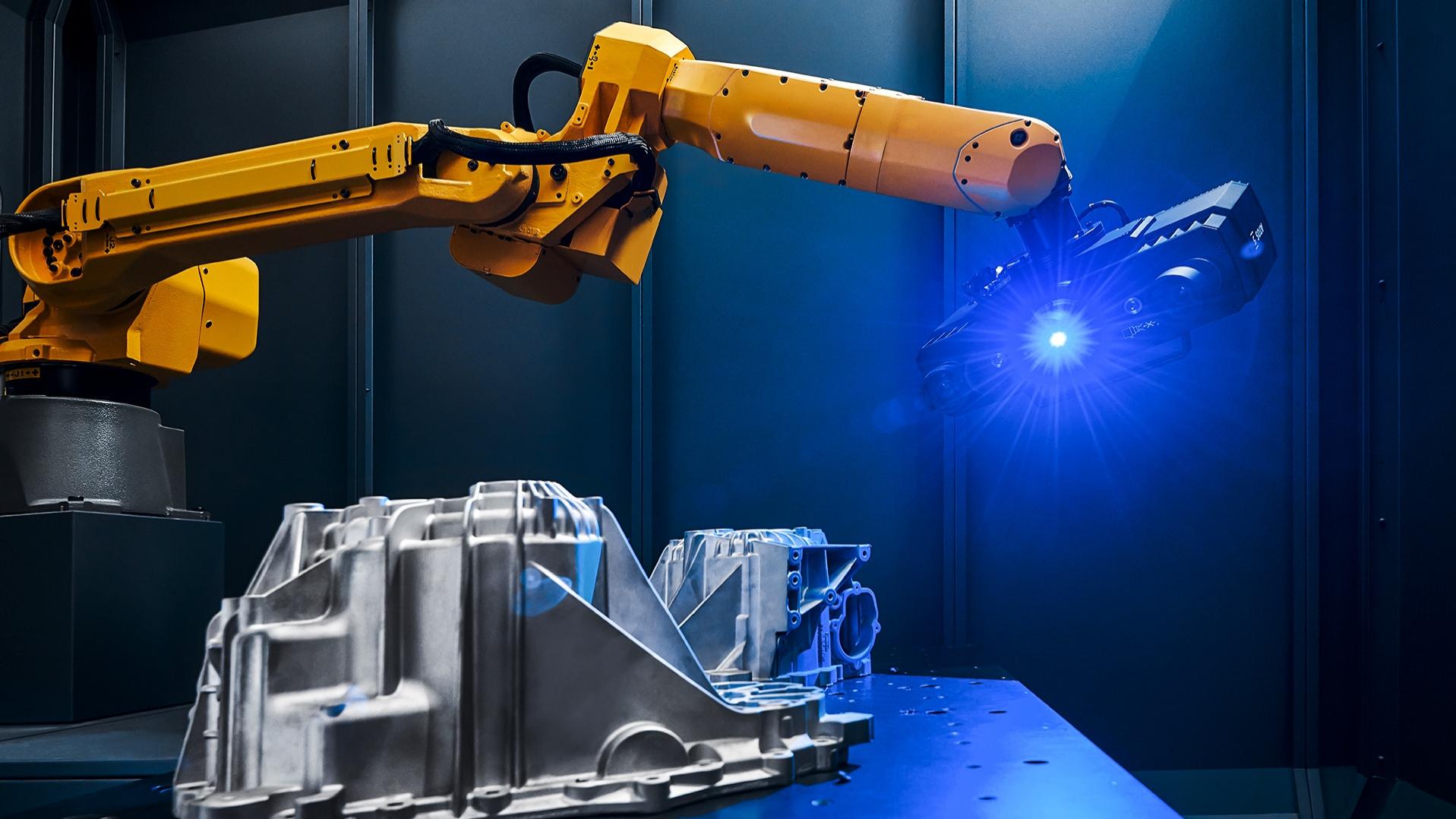

Thông lượng và độ lặp lại cao

Quy trình đo chính xác và khả năng so sánh tối ưu

Đảm bảo chất lượng trong quá trình sản xuất hàng loạt là tất cả về giám sát quy trình sản xuất, giảm phế liệu và giảm thiểu khả năng làm lại. Đối với ứng dụng này, máy đo quang ZEISS ScanBox Series 5 RC là giải pháp lý tưởng. So sánh trực tiếp tọa độ thực tế của các bộ phận nối tiếp được tạo hoàn toàn bằng 3D với cảm biến ATOS 5 với mô hình CAD hoặc với các thông số kỹ thuật từ chương trình đo. Tạo báo cáo kiểm tra trực tiếp tại các cơ sở sản xuất của bạn và xuất chúng sang các hệ thống kiểm soát quy trình thống kê.

Tối đa hiệu suất sử dụng máy và tối ưu hóa quy trình

Sử dụng máy tối đa và tối ưu hóa quy trình

Nếu bạn muốn sử dụng toàn bộ tiềm năng của ZEISS ScanBox Series 5 RC, hãy kết hợp máy đo quang học với hệ thống tải của ZEISS. ZEISS Integration Series cho phép bạn tự động tải các bộ phận và giúp ngăn chặn thời gian ngừng hoạt động. Cả luồng bộ phận và thời gian vận hành đều được tối ưu hóa.

Tìm hiểu thêm

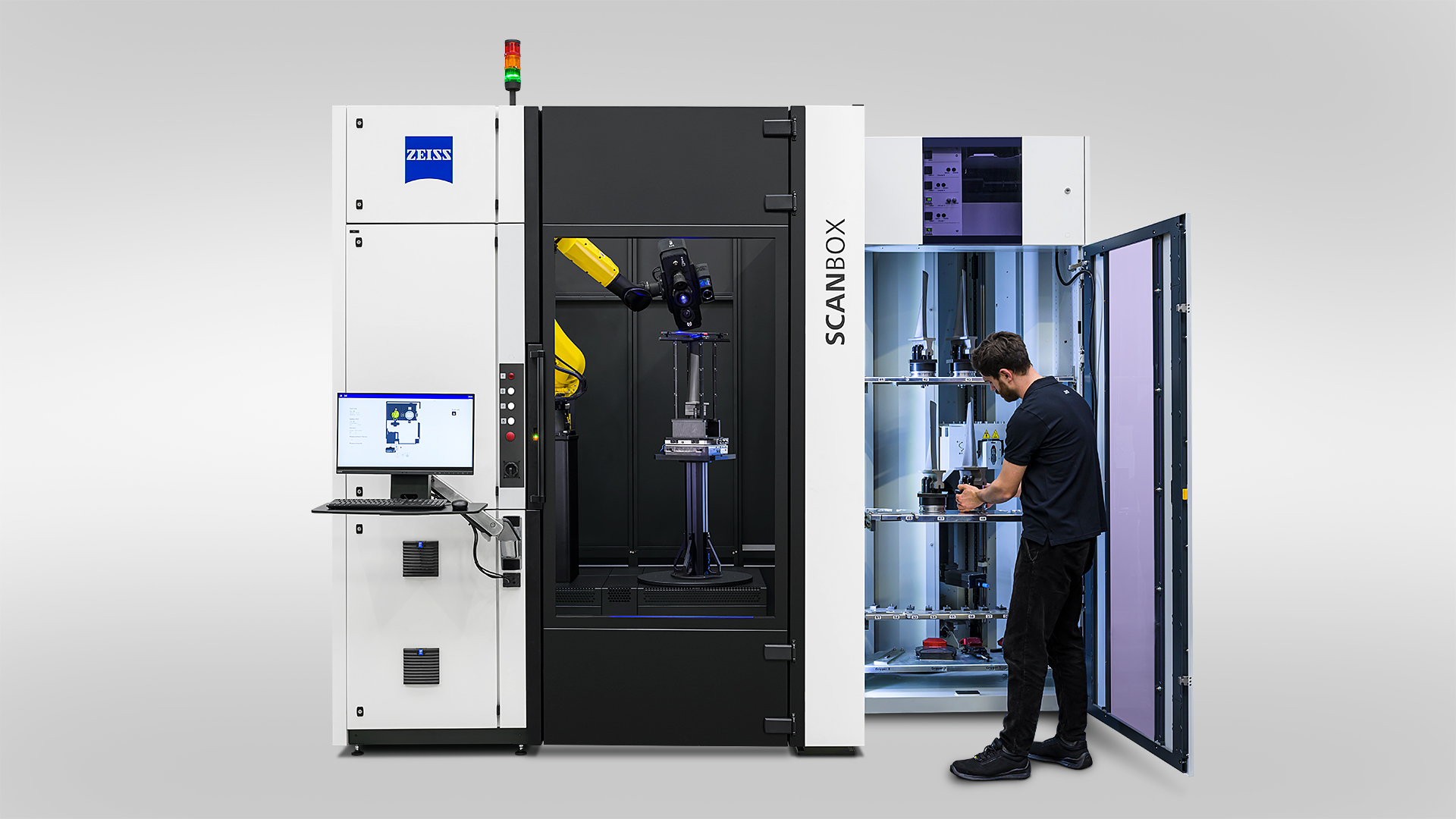

Công nghệ tự động hóa với hệ thống tải máng

Việc tích hợp hệ thống tải máng làm tăng thời gian và giảm yêu cầu của nhân viên – hệ thống đo lường tự động trong tối đa 11 giờ. Hệ thống tải máng được xếp chồng thủ công với các lô bộ phận như cánh tuabin. Mỗi vật cố định được dán nhãn bằng một chip RFID duy nhất để nhận dạng. Dựa trên thông tin này, chương trình đo phù hợp sẽ tự động được chọn. Sau khi kiểm tra, bộ phận sẽ tự động được hoàn trả.

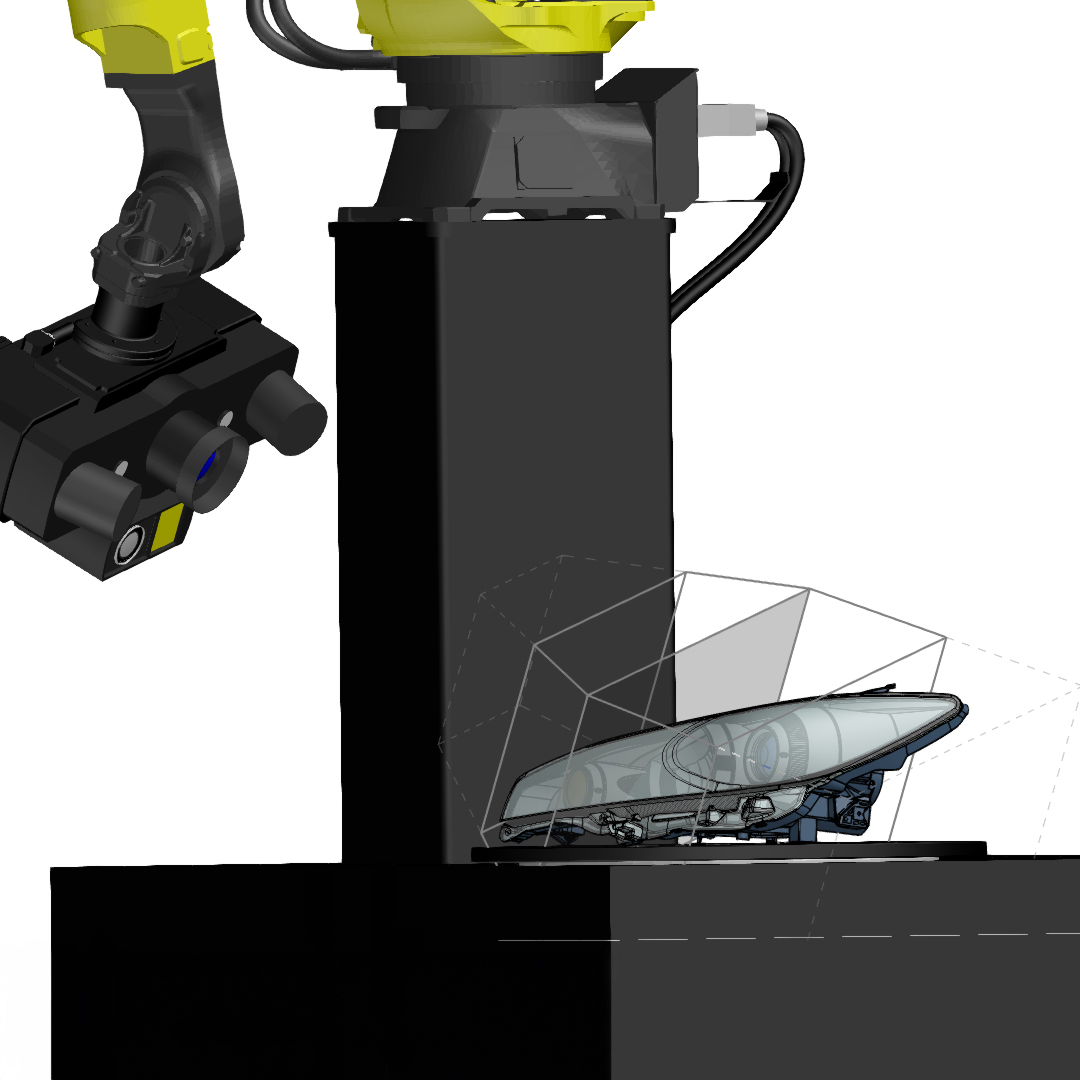

Phòng đo ảo trong ZEISS INSPECT

Phòng đo ảo (VMR) là phần mềm lập kế hoạch đo lường và điều khiển trung tâm cho tất cả các bộ phận của máy đo 3D quang học. Điều này đại diện cho môi trường thực trong một mô phỏng ảo. VMR bao gồm một robot có một cảm biến, lập trình, bao gồm động học của các đường dẫn robot, bộ phận và kế hoạch đo lường. Nhờ VMR, người dùng không cần bất kỳ kỹ năng robot đặc biệt nào. Tất cả các chuyển động của robot được mô phỏng trong Phòng đo ảo trước khi thực hiện và kiểm tra độ an toàn.

Tìm hiểu thêm

Thông tin kỹ thuật

	ZEISS ScanBox 5110 RC	ZEISS ScanBox 5120 RC
Kích thước	2200 x 2850 x 3050 mm	3600 x 3550 x 3050 mm
Nguồn điện	200–500 V (3 pha, 16 A)	200–500 V (3 pha, 16 A)
Kích thước bộ phận tối đa	Ø 1000 mm	Ø 2000 mm
Trọng lượng bộ phận tối đa	2000 kg	2000 kg
Mục nhập	Cửa trượt có công tắc an toàn	Cửa trượt có công tắc an toàn
Độ rộng của cửa mở	1000 mm	1350 mm
Khái niệm tải	Tự động qua cửa trượt có động cơ hoặc thủ công qua cửa an toàn	Tự động qua cửa trượt có động cơ hoặc thủ công qua cửa an toàn
Khả năng tương thích cảm biến	ATOS 5 for Airfoil, ATOS 5¹	ATOS 5 for Airfoil, ATOS 5¹

¹Xác minh thiết lập cần thiết
