Quét 3D quang học

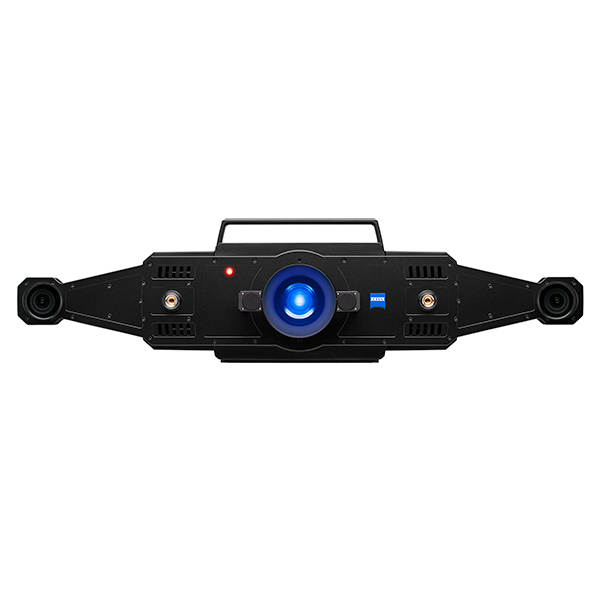

ZEISS ATOS LRX

Chuyên gia quét 3D các bộ phận khối lượng lớn

ZEISS ATOS LRX cung cấp khả năng thu thập dữ liệu toàn diện và nhanh chóng trên diện tích đo rộng. Sử dụng nguồn sáng laser cực mạnh và diện tích đo lên đến 4 mét vuông, hệ thống thu thập tới 2 × 12 triệu điểm tọa độ trong mỗi lần quét, giúp đẩy nhanh tiến độ đo lường.

Thu thập dữ liệu chính xác cho các bộ phận lớn
Dữ liệu có độ phân giải cao ngay cả đối với các hình dạng phức tạp
Thiết kế chắc chắn cho các ứng dụng công nghiệp


      Thu thập dữ liệu toàn diện, tốc độ cao trên diện tích đo rộng.

    Sử dụng nguồn sáng laser cực mạnh và diện tích đo lớn lên đến 4 mét vuông, ZEISS ATOS LRX cung cấp dữ liệu toàn diện và chính xác trong thời gian ngắn. Cảm biến thu được tới 2 × 12 triệu điểm tọa độ chỉ với một lần quét.

Nội dung Bên thứ ba đã bị Chặn

Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

Hệ thống quét 3D cho các yêu cầu công nghiệp

Cảm biến đáp ứng nhu cầu đo lường cao của người dùng công nghiệp. Hoạt động với ZEISS INSPECT, tiêu chuẩn được công nhận rộng rãi trong đo lường 3D, máy quét 3D liên tục hướng dẫn bạn hoàn thành quy trình quét, kiểm tra và báo cáo.

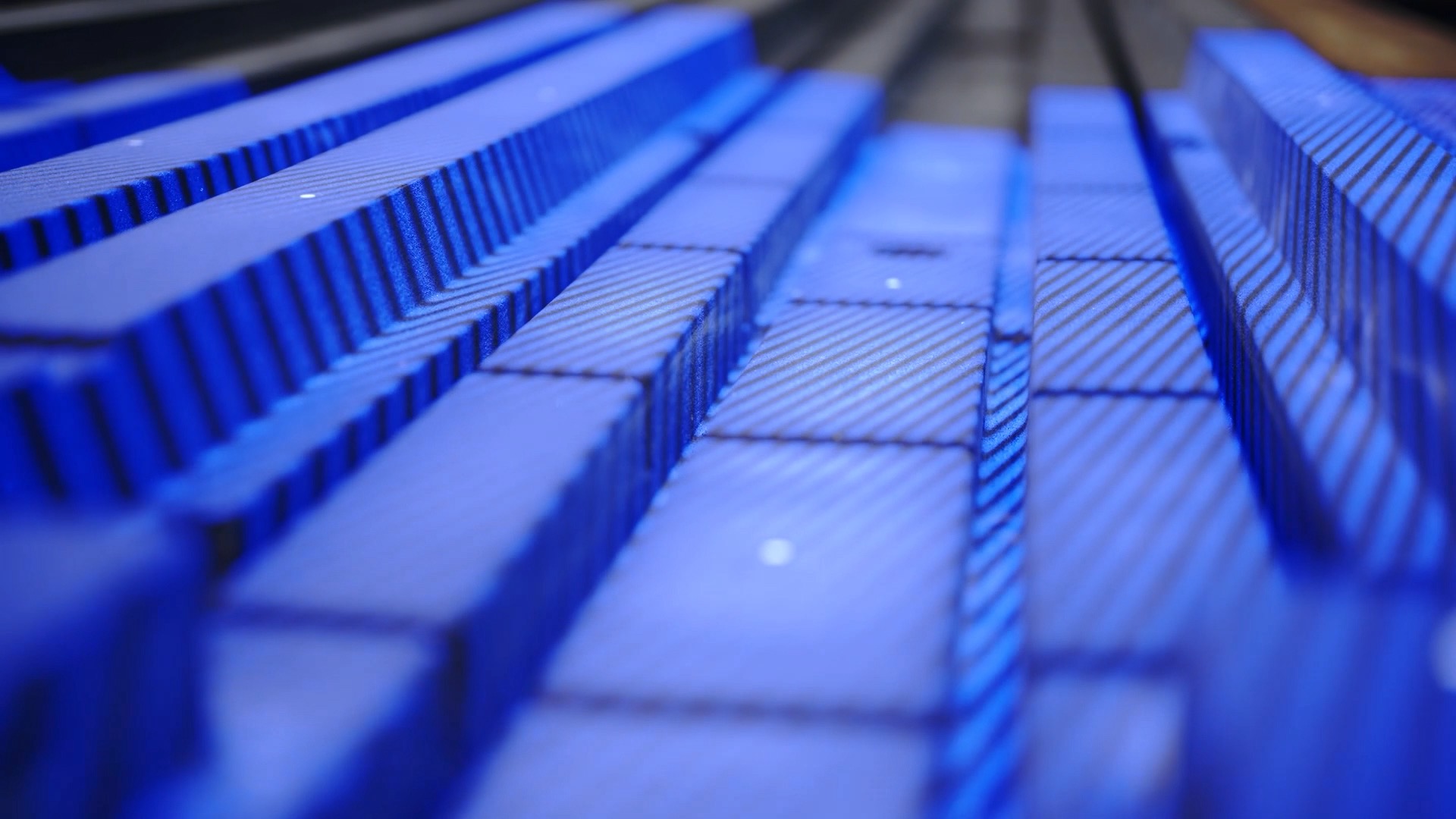

Số hóa nhanh, dữ liệu độ phân giải cao

ZEISS ATOS LRX cung cấp dữ liệu chính xác, toàn diện với độ phân giải cao – ngay cả các hình dạng phức tạp và bề mặt hình dạng tự do. Nguồn sáng laser siêu mạnh kết hợp với vùng đo lớn làm giảm số lần quét cần thiết.

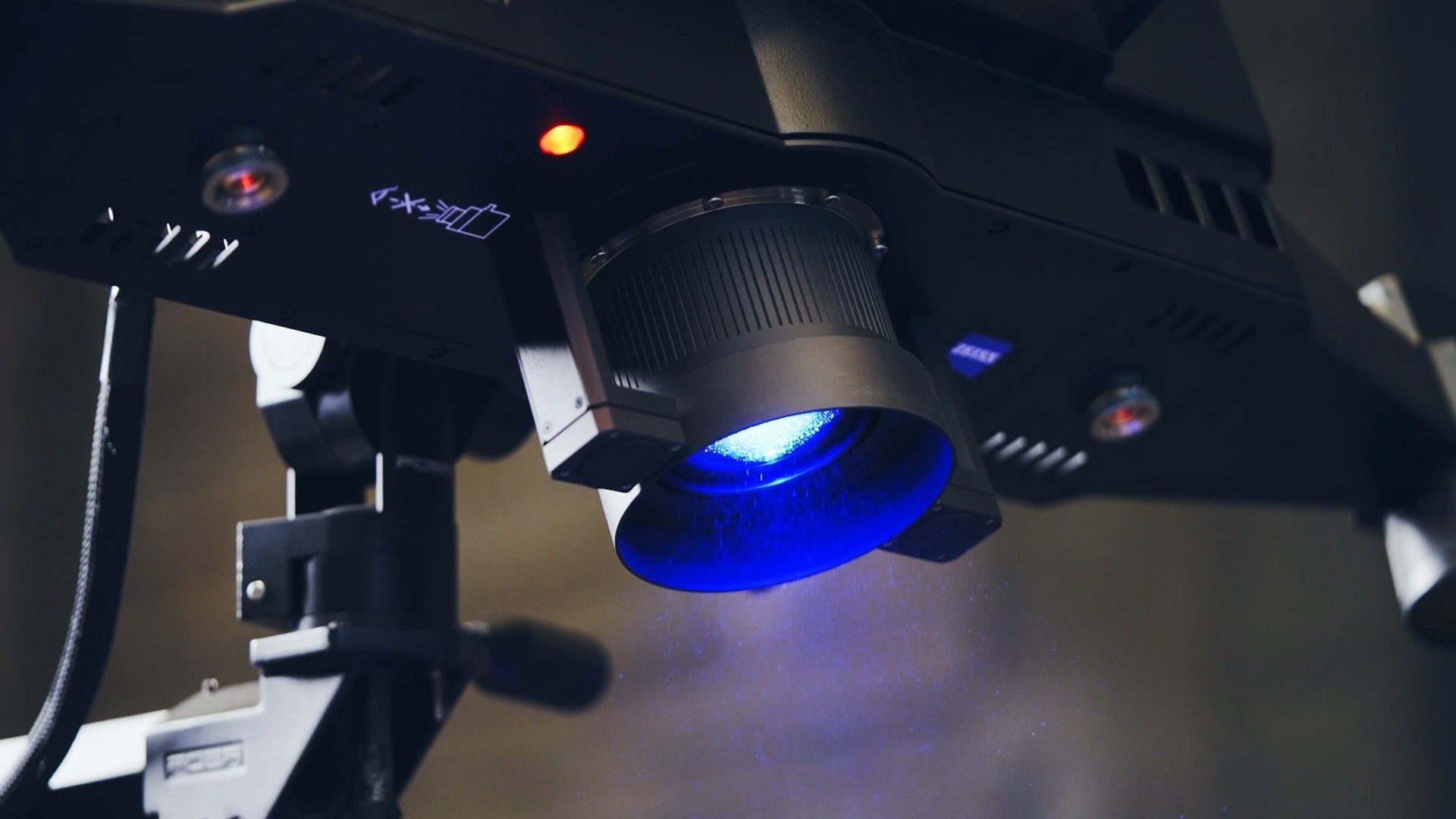

Thiết kế chắc chắn

Cảm biến được thiết kế cho các ứng dụng công nghiệp. Vỏ bọc chắc chắn được bảo vệ chống bụi và nước bắn. Nhằm đảm bảo hoạt động ổn định và chính xác trong môi trường sản xuất khắc nghiệt, hệ thống tự giám sát trạng thái định cỡ của nó.

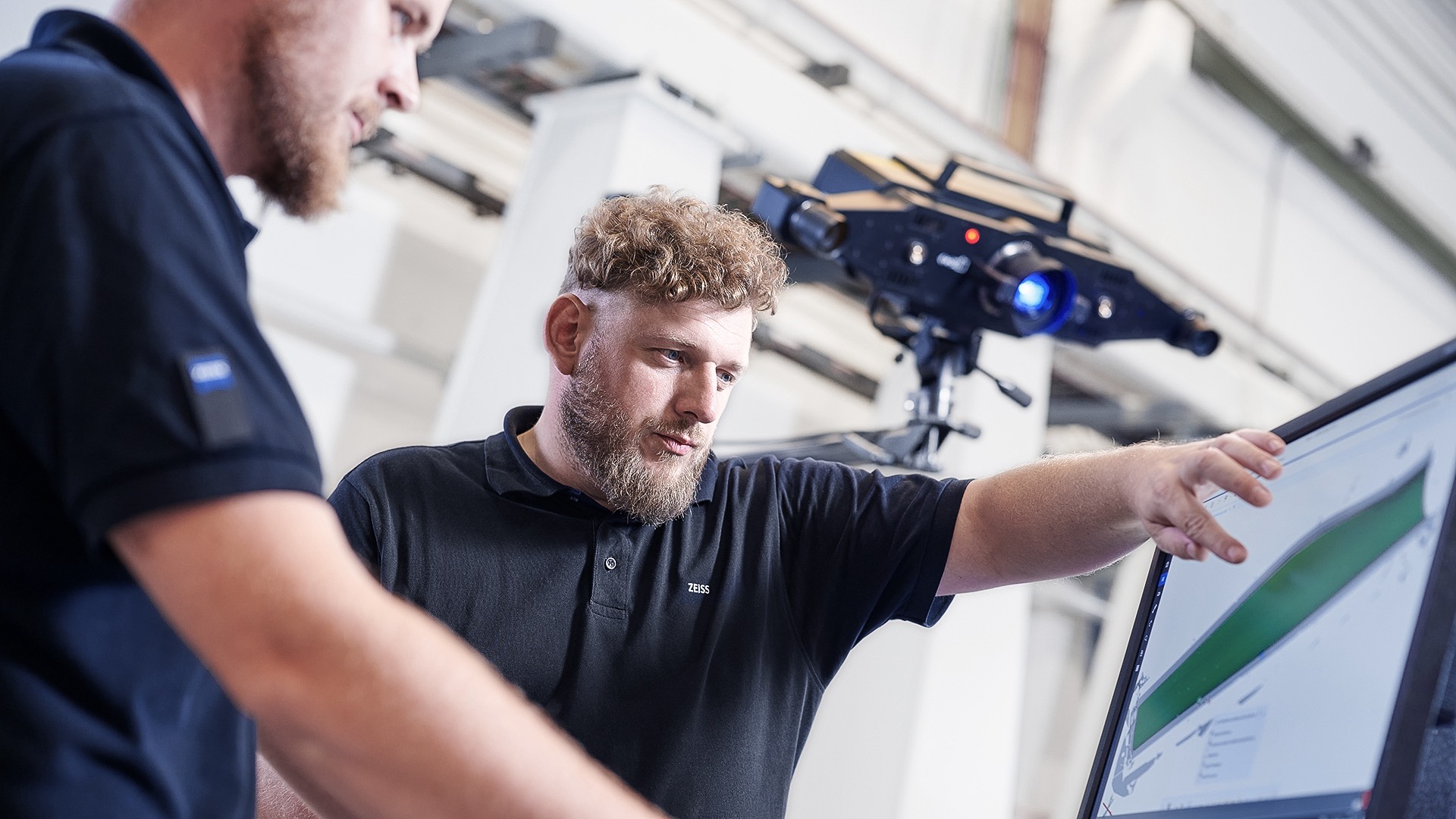

Phần mềm đa năng

Quét, kiểm tra và báo cáo trong một phần mềm duy nhất: Cảm biến do ZEISS INSPECT quản lý. Phần mềm hỗ trợ các quy trình quét và kiểm tra 3D bằng cách cung cấp các phân tích và báo cáo chi tiết.

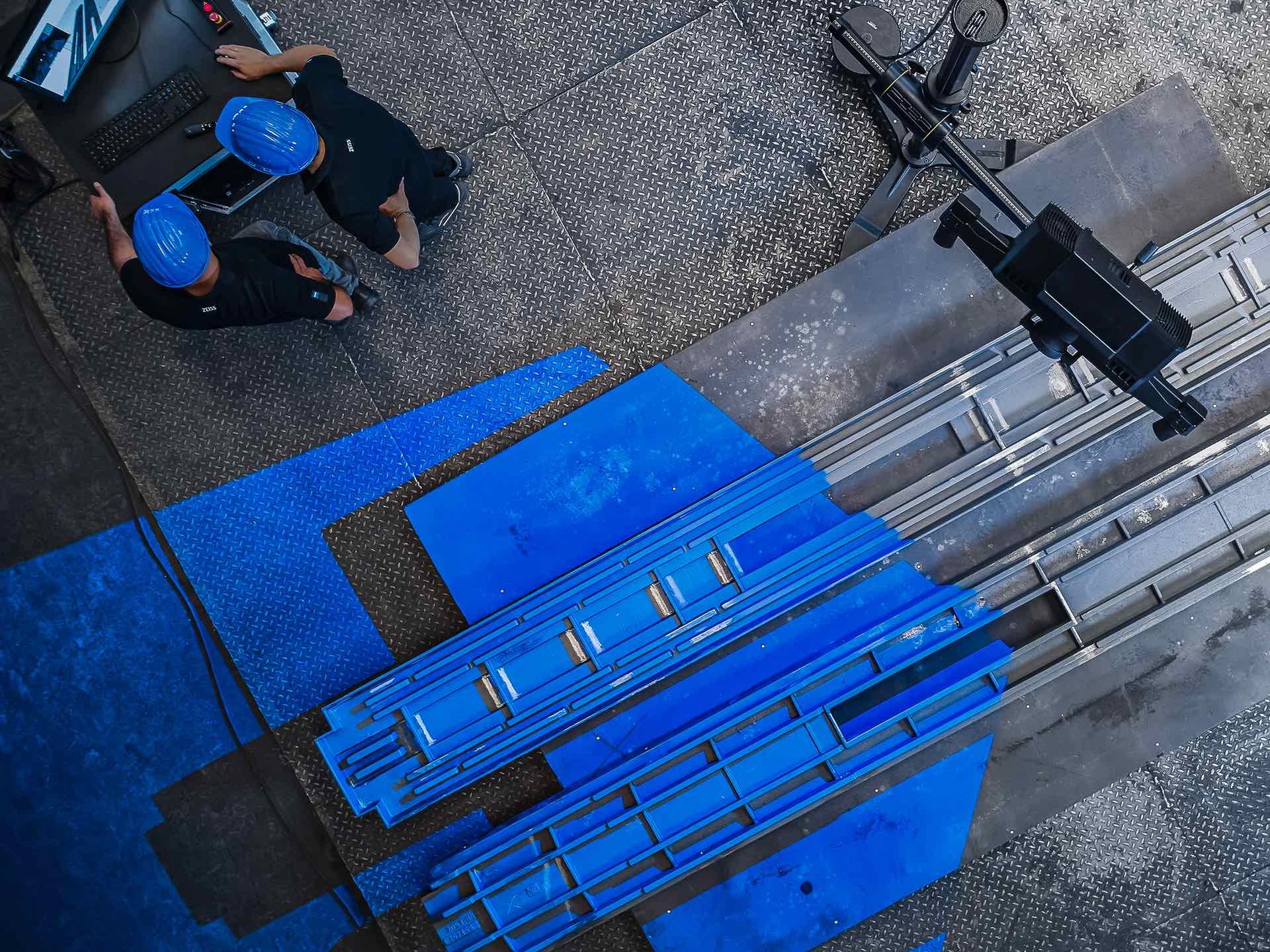

Nguồn sáng laser thế hệ tiếp theo

ZEISS ATOS LRX được trang bị nguồn sáng laser tiên tiến, siêu sáng cho phép quét 3D ngay cả trong điều kiện ánh sáng xung quanh kém. Bằng cách chụp các khu vực đo rộng, hệ thống là lựa chọn đầu tiên để quét nhanh các bề mặt lớn, ngay cả khi chúng tối hoặc sáng bóng, đồng thời cung cấp dữ liệu chính xác, có độ phân giải cao.

Bộ nén ánh sáng laser tích hợp kết hợp nhiều nguồn laser và tạo ra ánh sáng rất mạnh. Có thể chiếu sáng toàn bộ khu vực đo lên đến bốn mét vuông trong thời gian phơi sáng ngắn, do đó, đẩy nhanh quá trình quét.

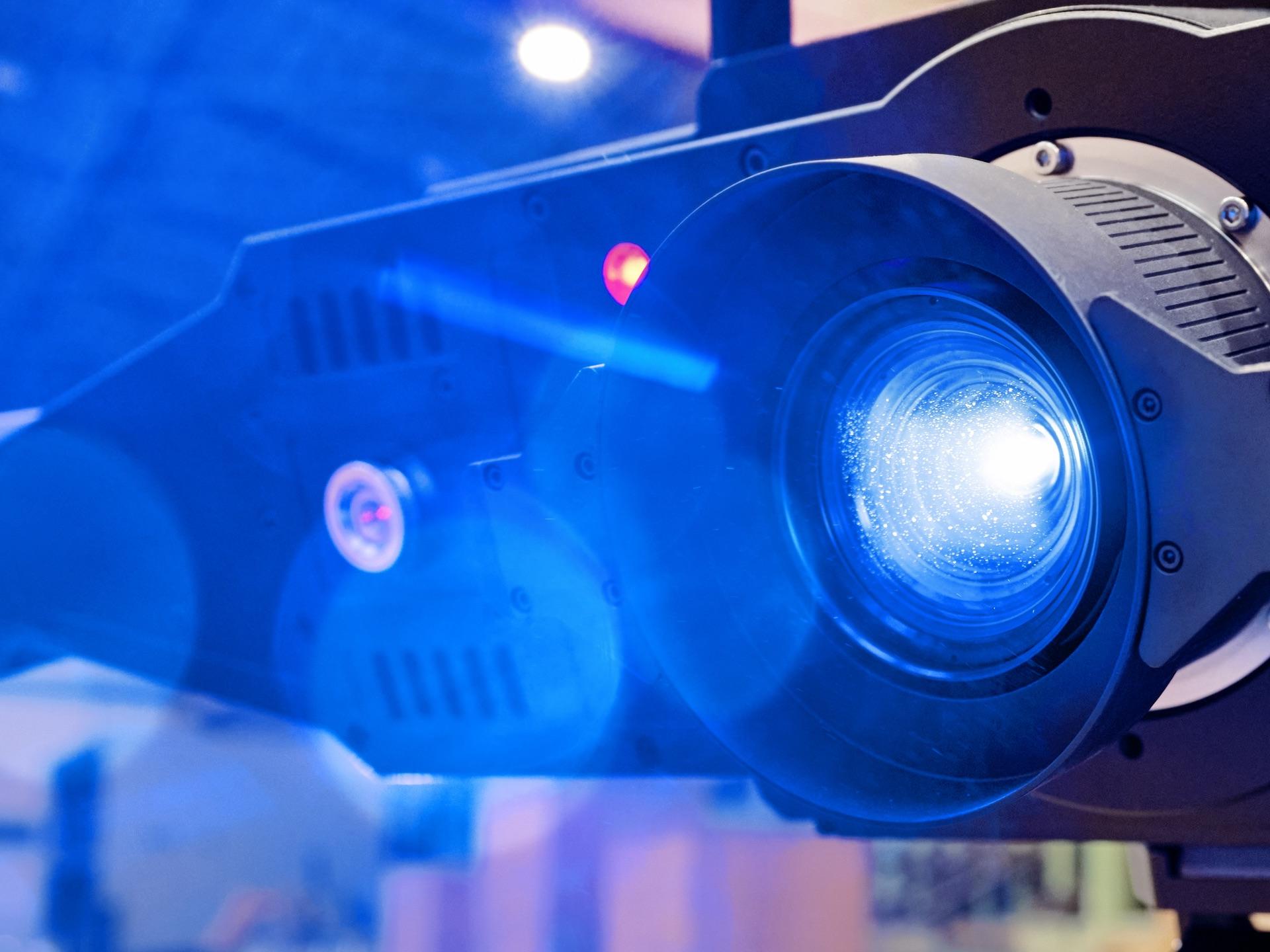

ZEISS ATOS LRX mang đến sự an toàn tối đa khi sử dụng thủ công mặc dù có ánh sáng laser: Một cảm biến tích hợp giám sát khoảng cách an toàn với người dùng thông qua radar và giảm cường độ phát sáng, nếu cần thiết. Việc phân loại cho lớp bảo vệ laser không nguy hiểm loại 2 cho phép hệ thống được vận hành mà không cần bất kỳ biện pháp bảo vệ nào khác.

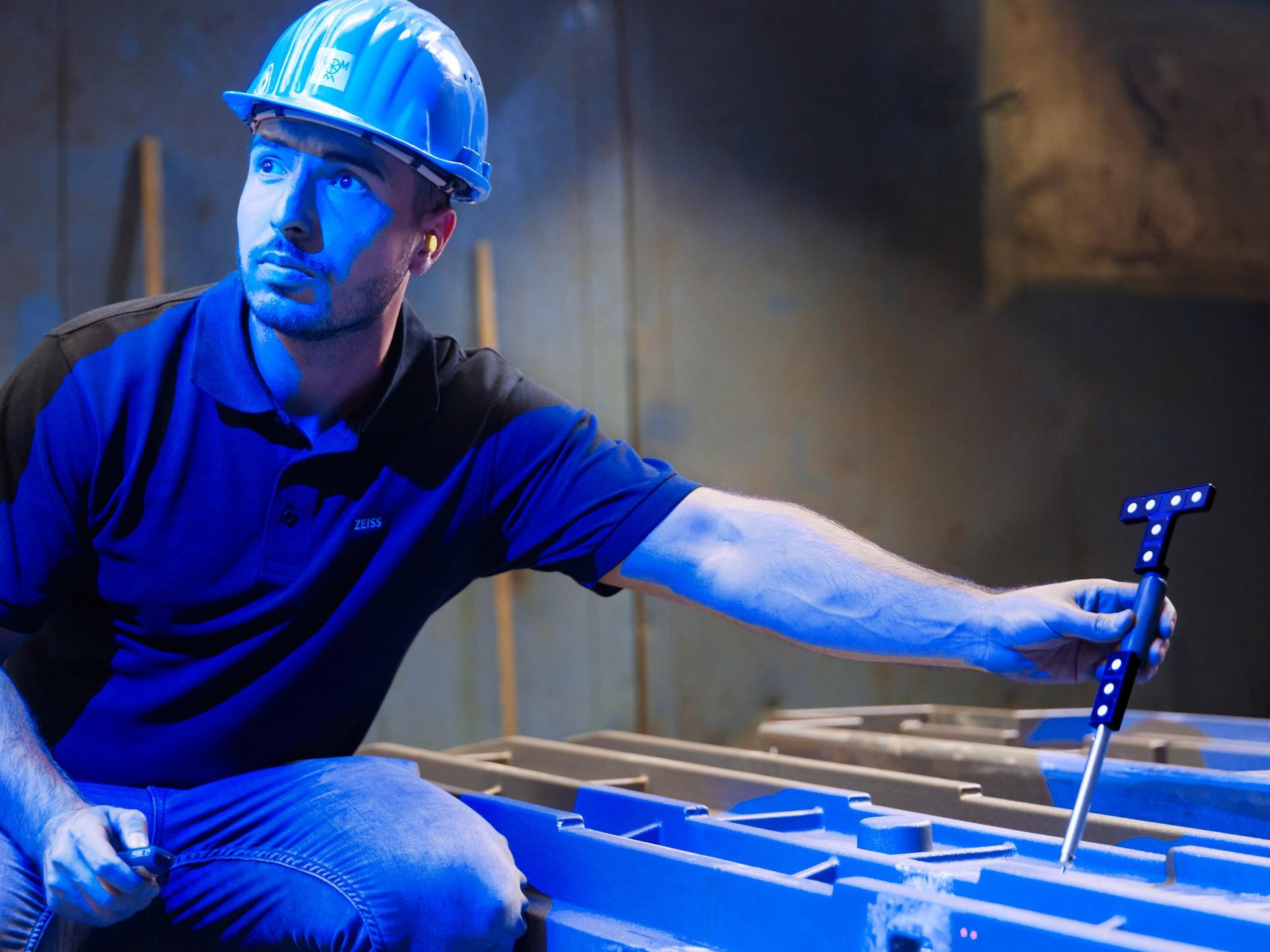

ZEISS ATOS LRX hỗ trợ các tính năng tương tác như đo đầu dò cảm ứng, theo dõi trực tiếp và chiếu ngược. Có thể điều khiển cảm biến bằng máy tính hoặc điều khiển từ xa.

Công cụ phân tích hiệu quả

ZEISS INSPECT cung cấp mọi thứ từ một nguồn duy nhất

Quét, kiểm tra và báo cáo: Phần mềm hướng dẫn bạn qua toàn bộ quy trình làm việc. Phân tích so sánh giá trị danh định với giá trị thực tế và dung sai GD&T. Thực hiện các chỉnh sửa cần thiết trực tiếp nhờ kết quả dễ hiểu. Sử dụng ZEISS INSPECT để phân tích đầy đủ, nhận báo cáo toàn diện và tích hợp kết quả đo vào các quy trình hiện có.

Tìm thêm thông tin

Dễ sử dụng và đáng tin cậy

ZEISS INSPECT

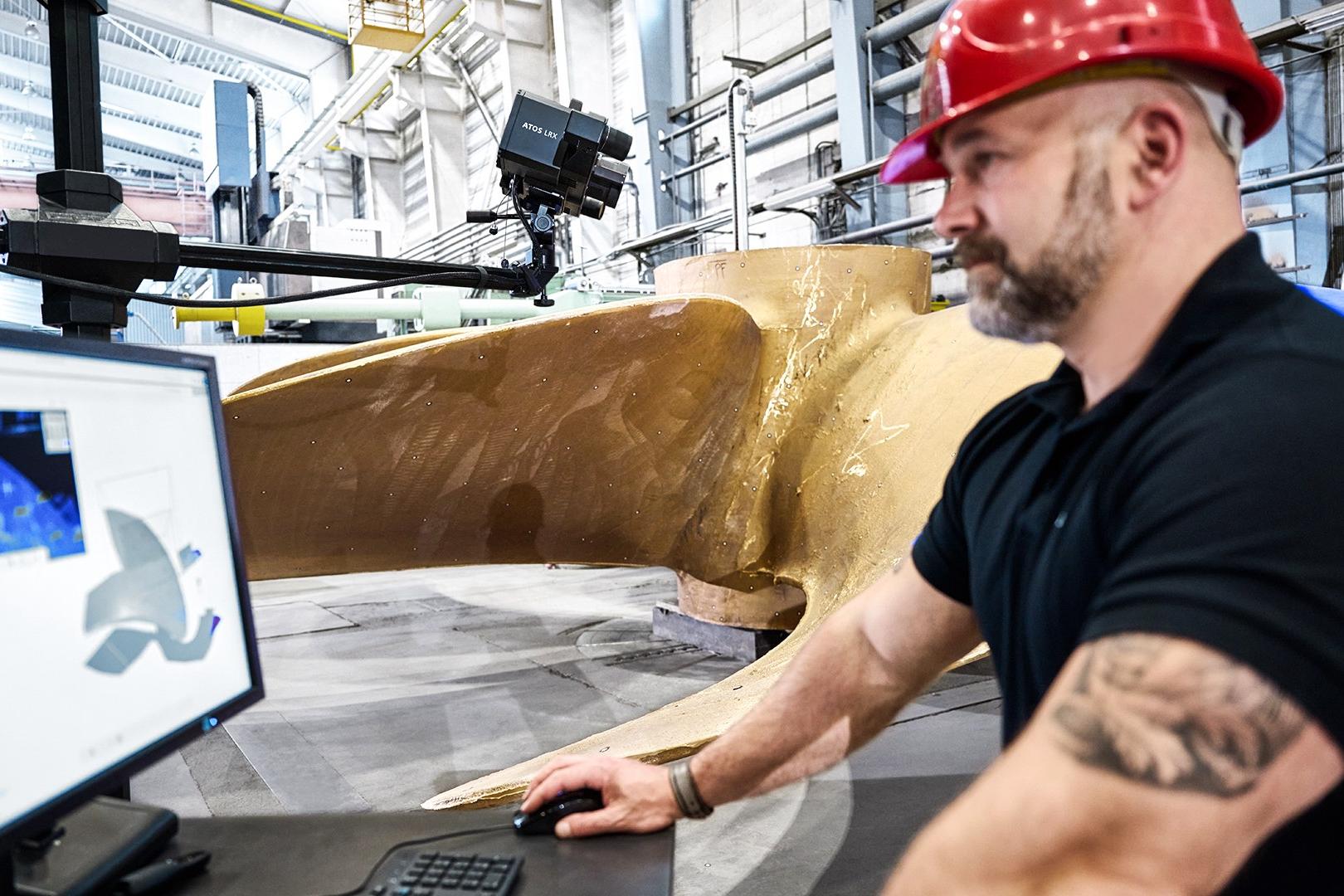

Toàn bộ quy trình làm việc được kiểm soát bởi phần mềm ZEISS INSPECT mạnh mẽ: Máy quét 3D tạo ra dữ liệu toàn trường và cho phép thực hiện bất kỳ kiểm tra hoặc phân tích cần thiết nào từ đó. Điều này làm cho thao tác trực quan và dễ dàng cho người dùng và họ được hướng dẫn qua giao diện người dùng nhất quán - từ thu thập dữ liệu đến kiểm tra và báo cáo.

Tìm hiểu thêm

HyperScale - Định cỡ lại không gián đoạn

HyperScale - Định cỡ lại không gián đoạn

Chức năng phần mềm HyperScale mới được thiết kế để định cỡ tại chỗ rất nhanh. Chỉ với một phép đo duy nhất theo tiêu chuẩn độ dài được DAkkS chứng nhận, quá trình định cỡ đã hoàn tất.

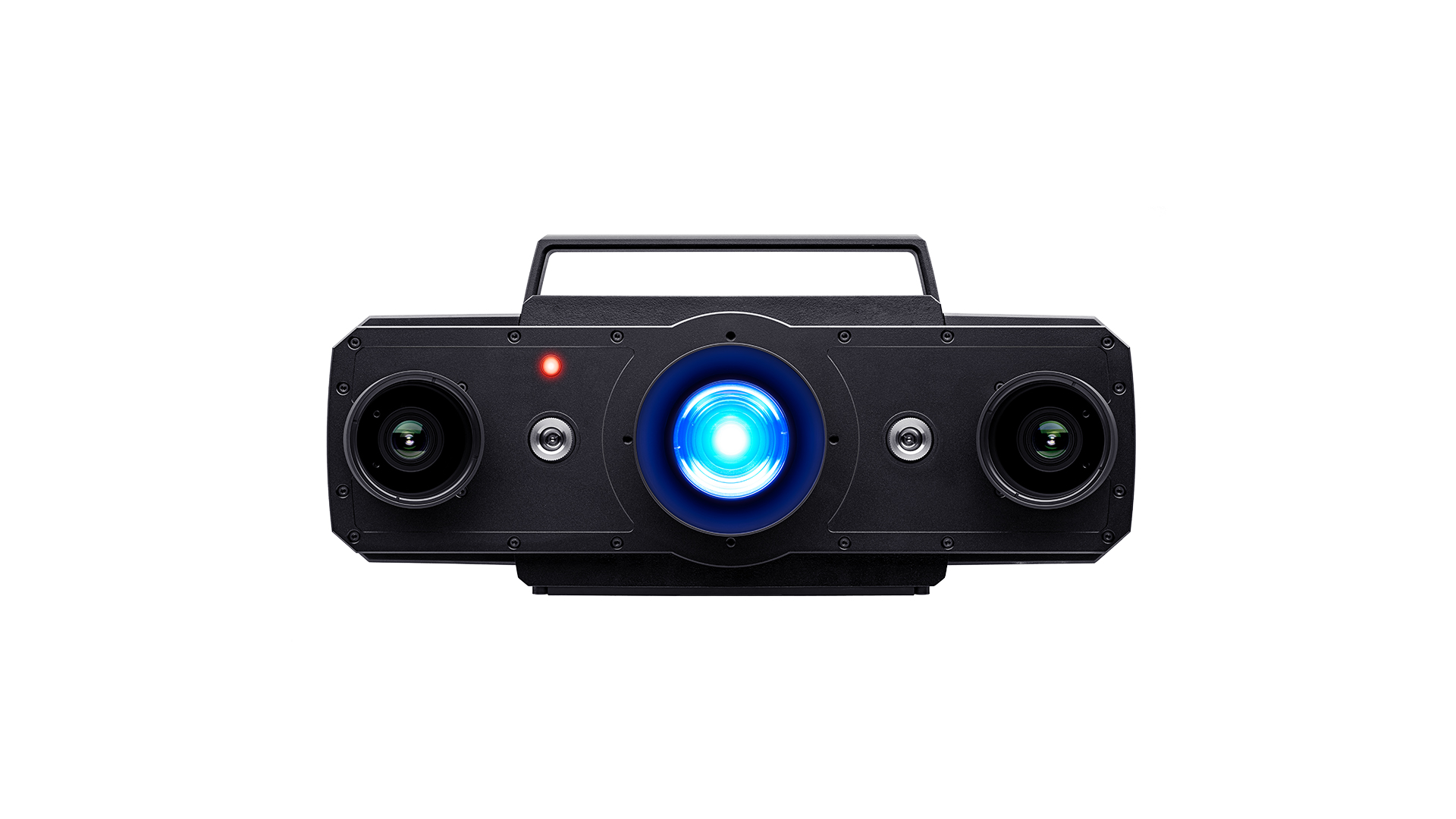

Dòng ATOS 5

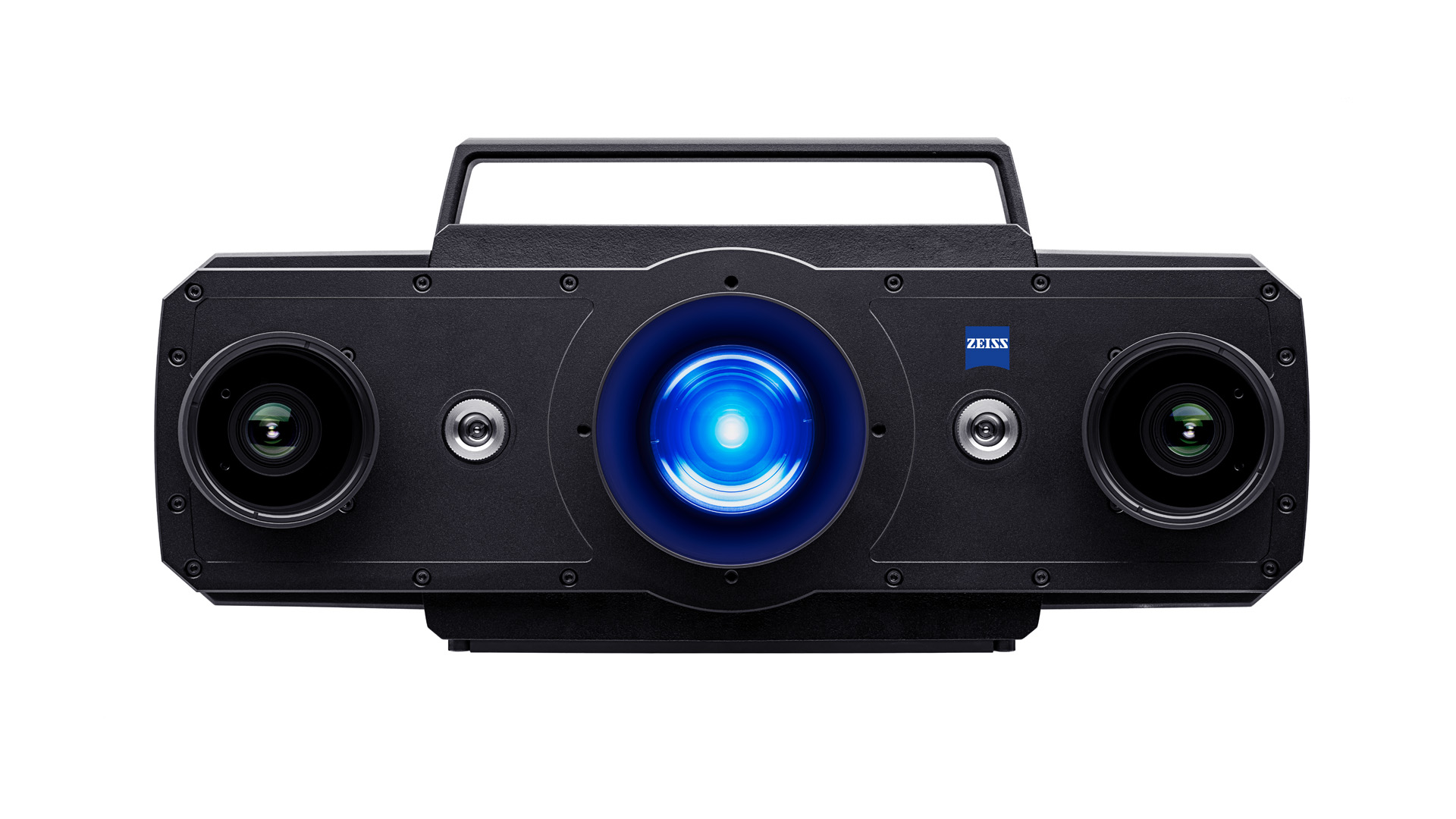

Cảm biến ATOS được chế tạo tùy chỉnh để đáp ứng các yêu cầu đo lường trong ngành. Chúng cung cấp kết quả đo chính xác và có thể theo dõi được – ngay cả trong điều kiện khắc nghiệt. Các cảm biến 3D hoạt động với ánh sáng xanh có cấu trúc và thực hiện các thao tác quét không tiếp xúc.

	ZEISS ATOS LRX	ATOS 5 for Airfoil	ATOS 5	ATOS 5X
Dữ liệu kỹ thuật
Hệ thống của bạn cho:	Quét 3D cho khối lượng rất lớn	quét chính xác các chi tiết nhỏ nhất	hệ thống quét 3D tốc độ cao	quét tự động cho khối lượng lớn
Nguồn sáng	LASER	LED	LED	LASER
Số điểm đo cho mỗi lần quét	12 m	12 m	8 hoặc 12 m	12 m
Khoảng cách làm việc	1810 mm	530 mm	880 mm	880 mm
		Tìm hiểu thêm	Tìm hiểu thêm	Tìm hiểu thêm

Mạnh mẽ trong nhiều ngành công nghiệp

Hàng không vũ trụ

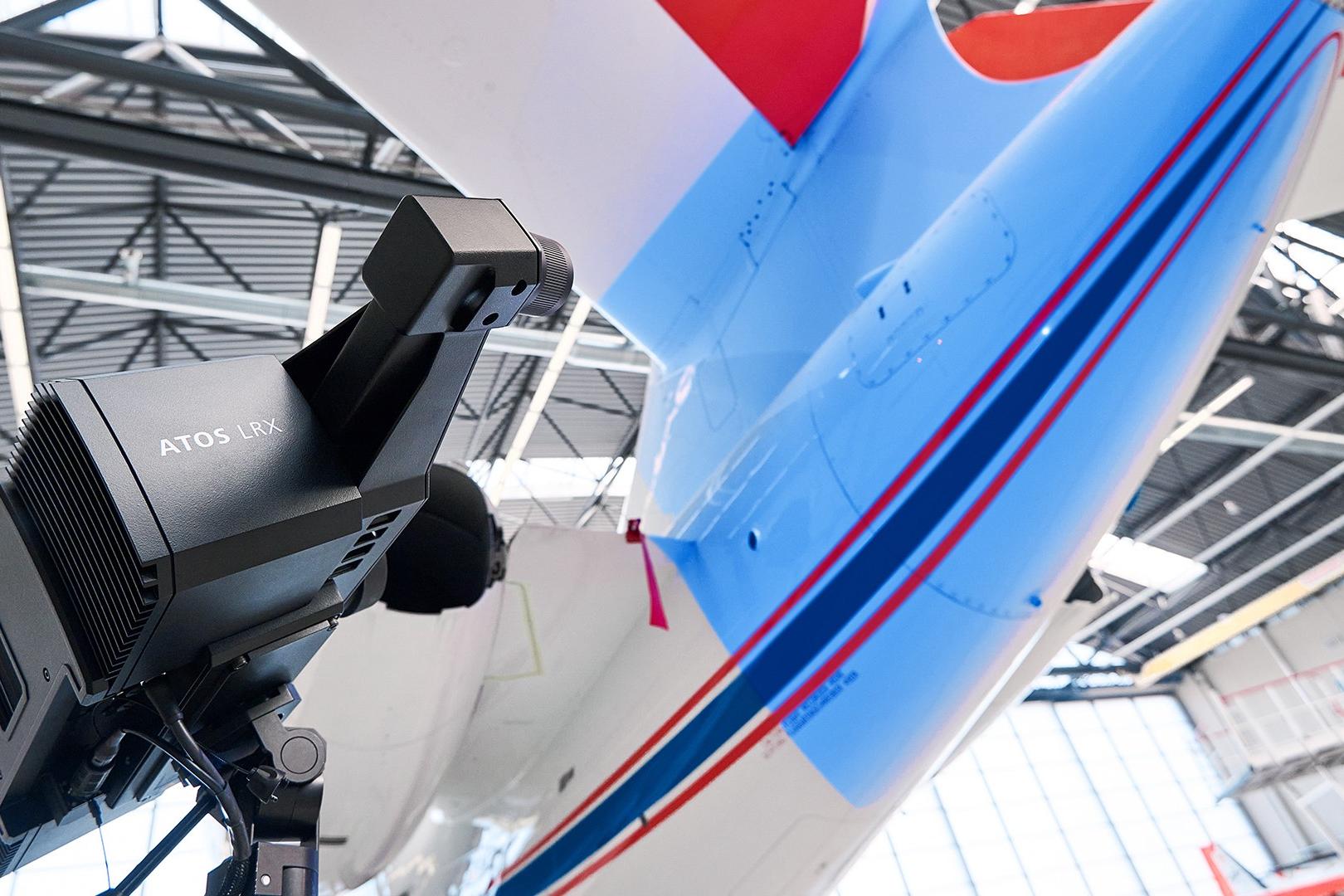

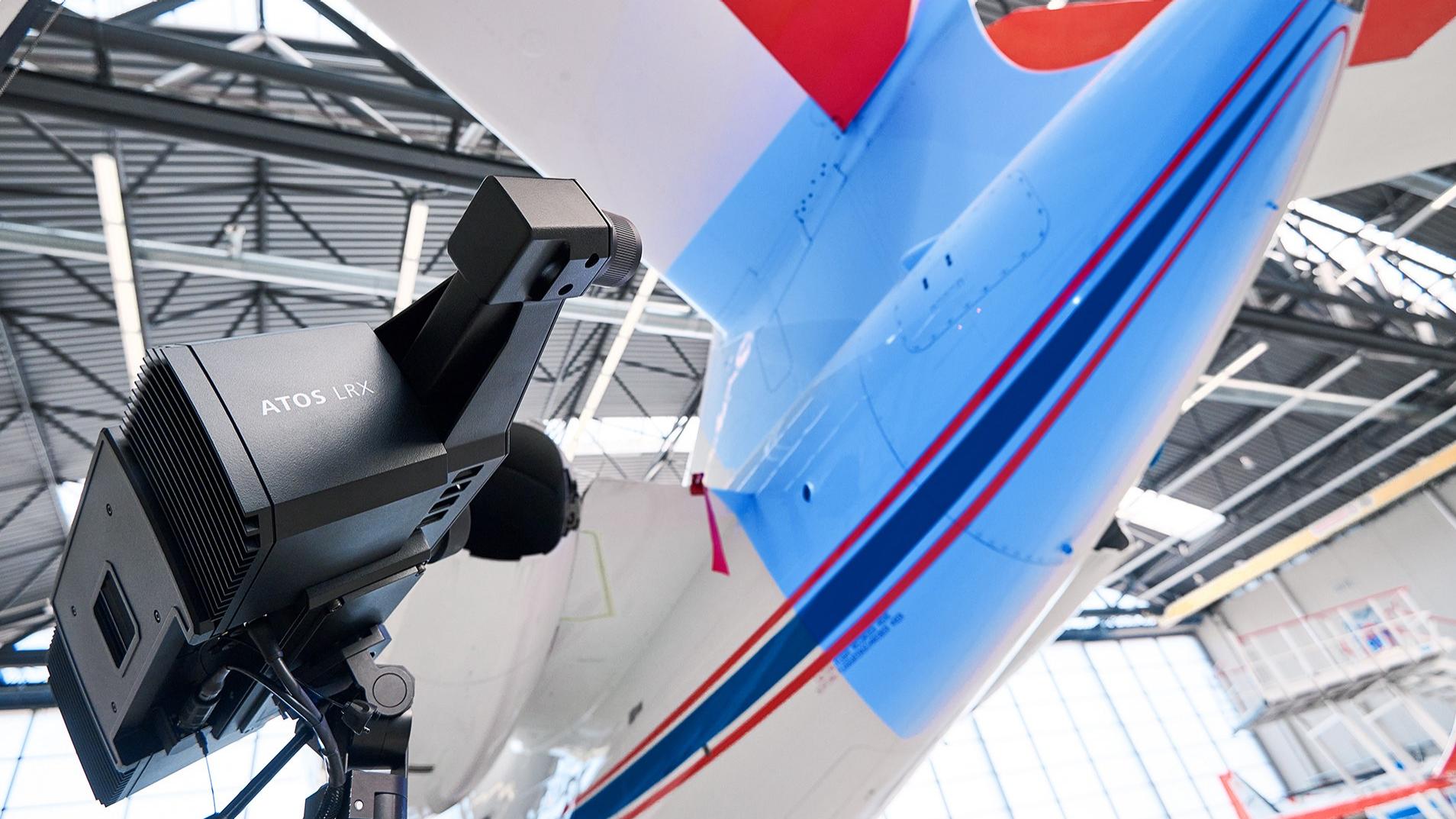

Trong hàng không vũ trụ, ZEISS ATOS LRX kiểm tra các linh kiện cấu trúc như thân máy bay, khung, đuôi và cánh. Cảm biến cũng được sử dụng để số hóa lớp vỏ ngoài của thân máy bay, ví dụ để kiểm tra đinh tán và độ bằng phẳng giữa các tấm ghép. Kết quả đo cũng tăng tốc độ bảo trì và sửa chữa, vì chúng cho thấy các khuyết tật bề mặt.
Ô tô

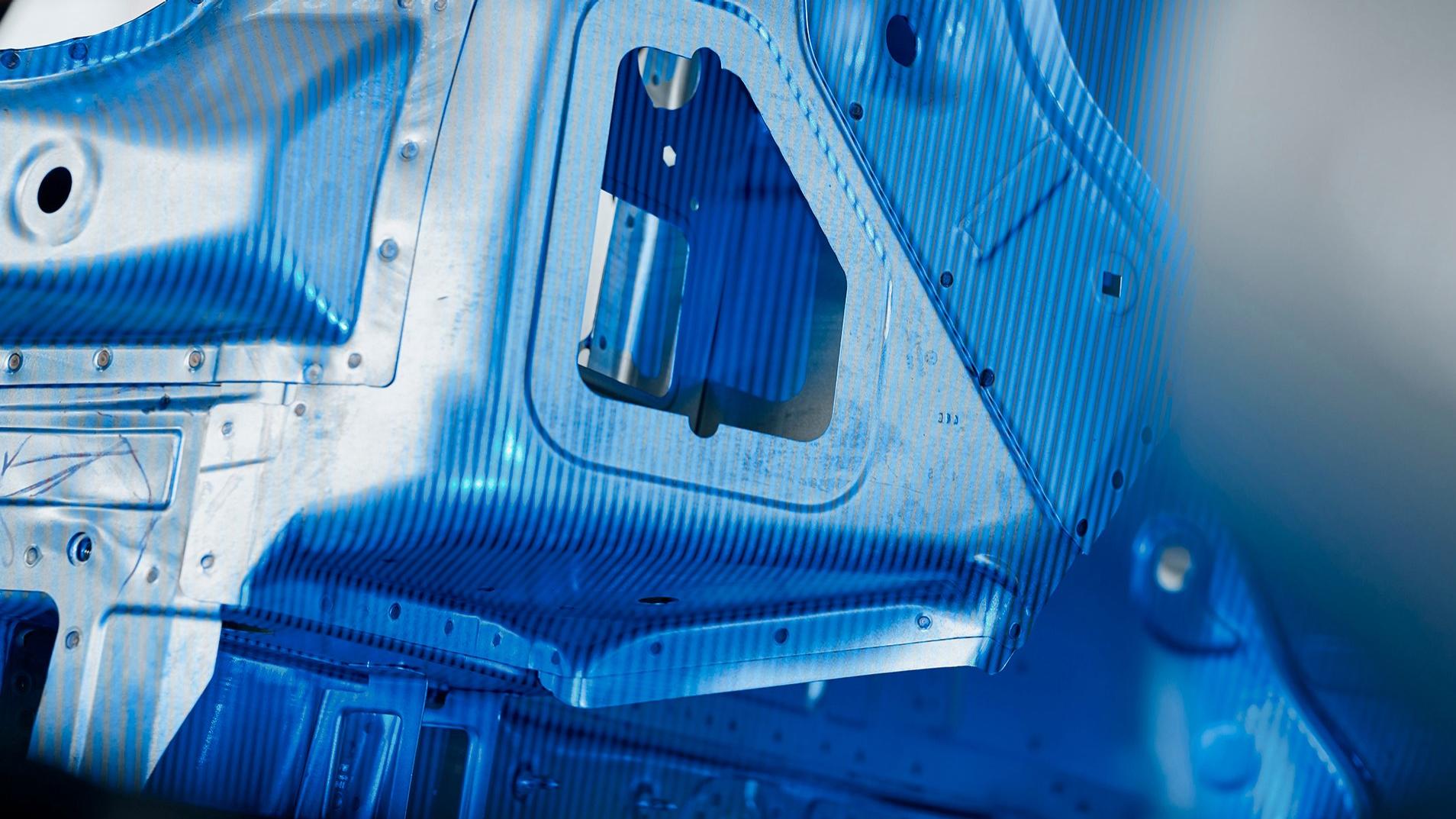

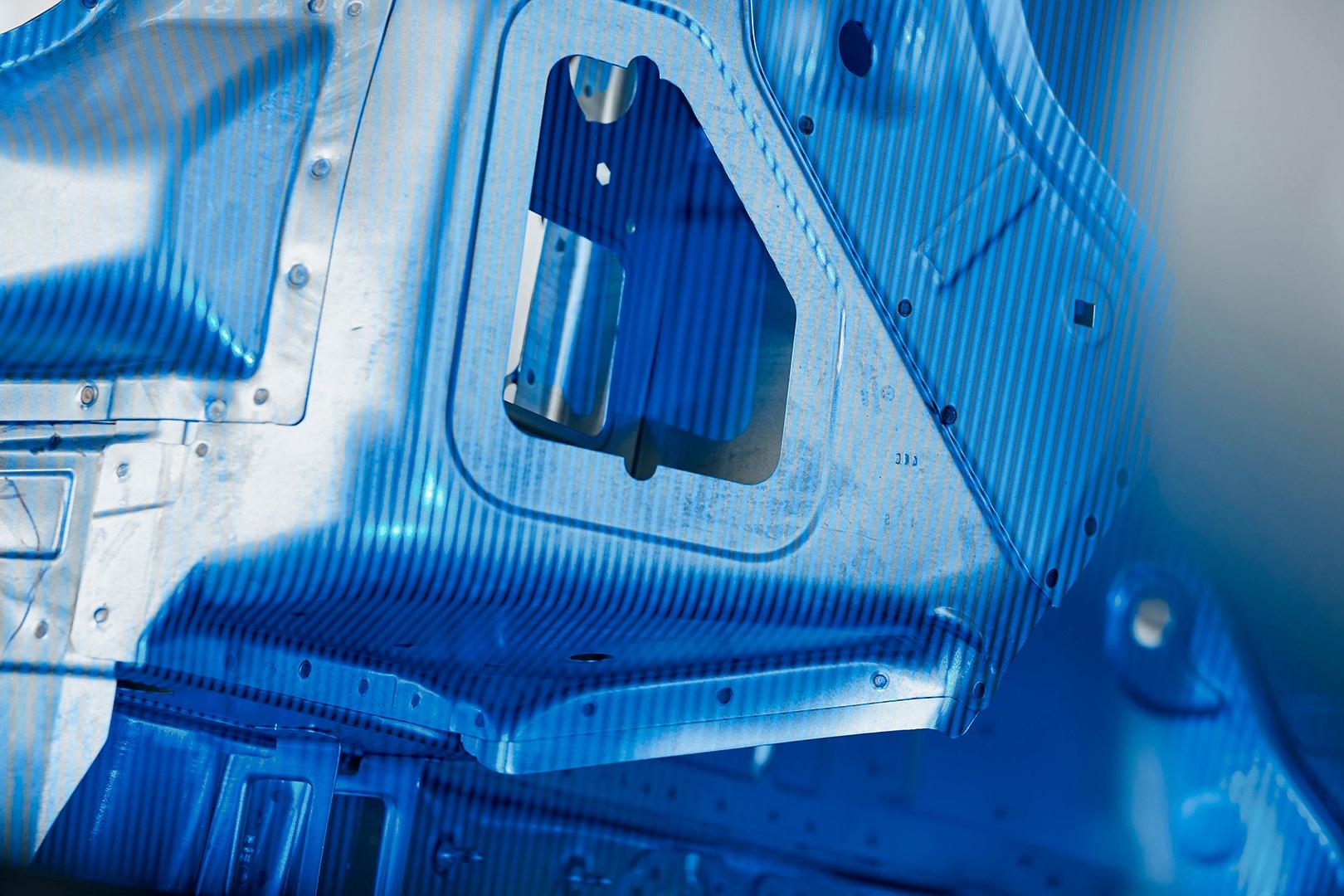

ZEISS ATOS LRX được sử dụng để số hóa các bề mặt như mô hình đất sét trong thiết kế ô tô. Do diện tích đo lớn, cảm biến cung cấp sự so sánh danh nghĩa-thực tế nhanh chóng sau khi phủ đất sét lên mô hình. Trong các thử nghiệm va chạm, ZEISS ATOS LRX cho phép quét 3D nhanh các phương tiện va chạm.

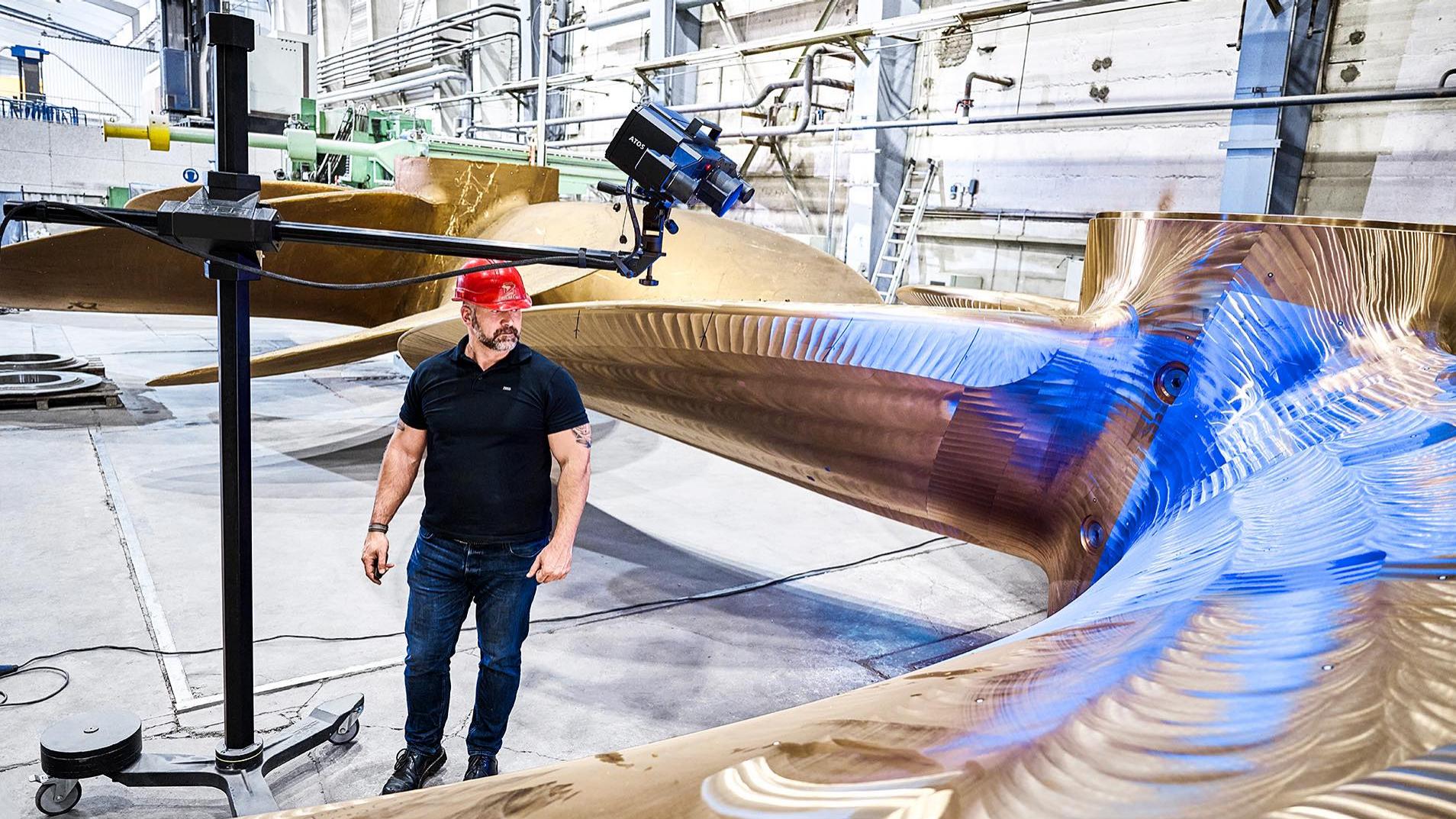

Đóng tàu

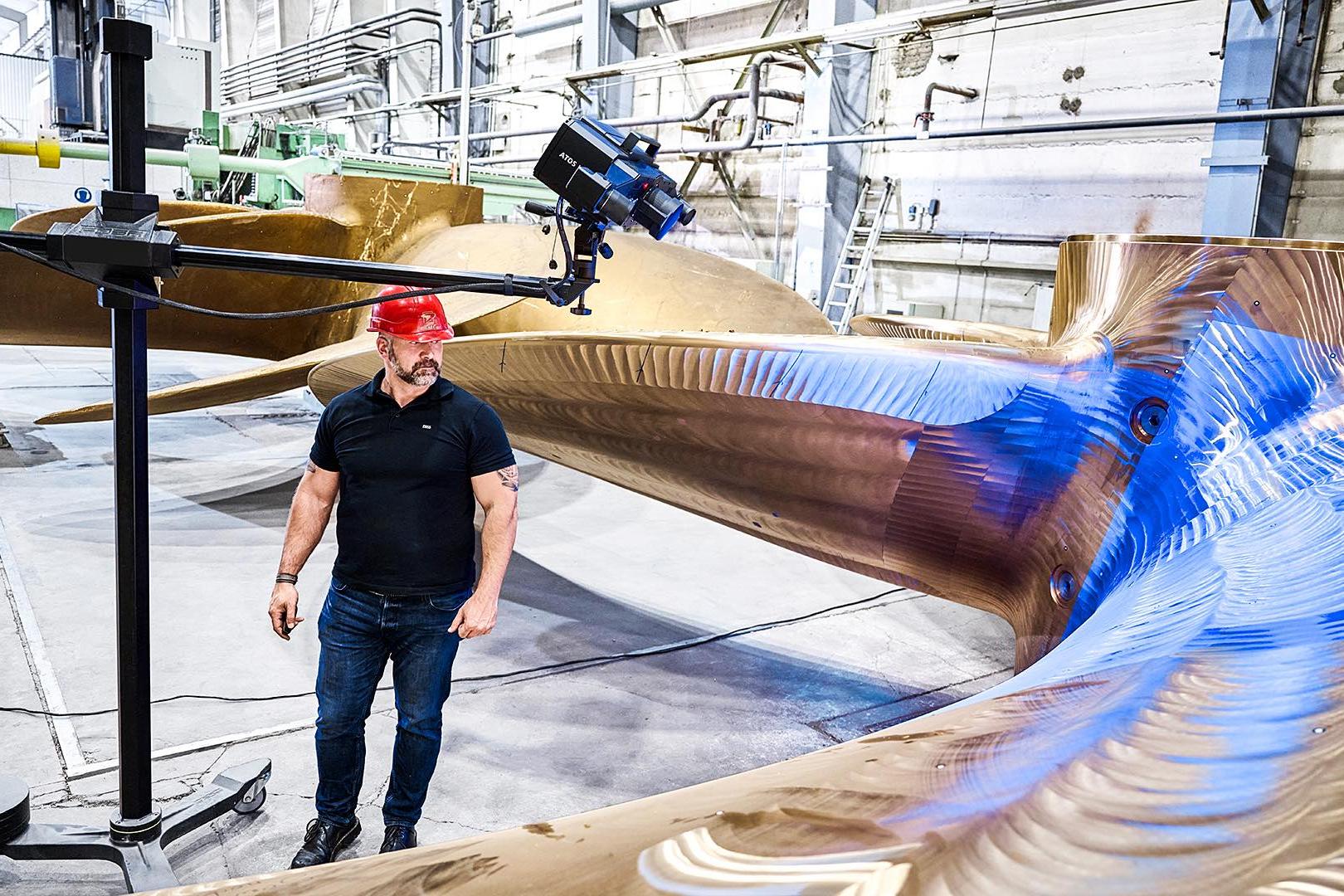

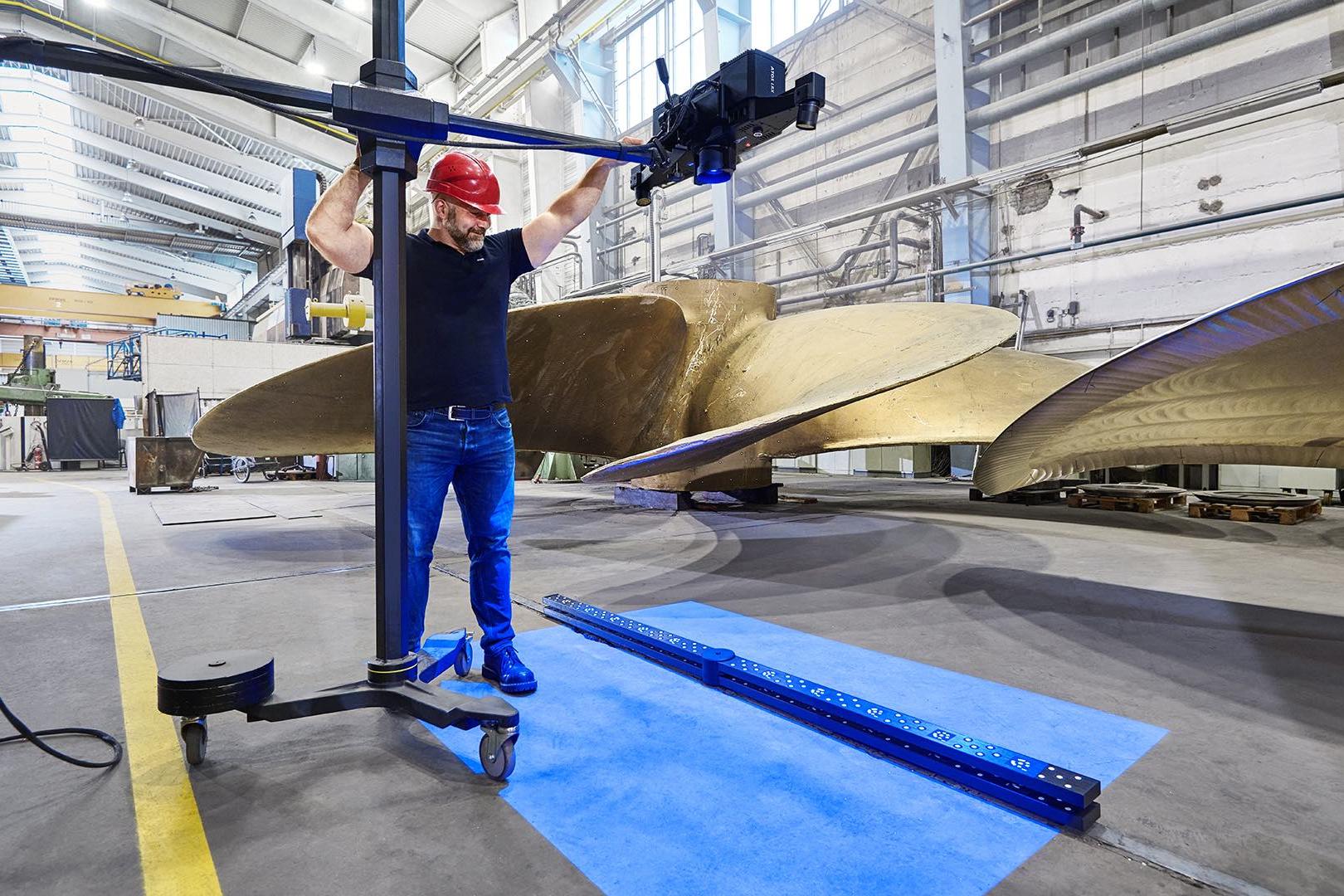

Máy quét 3D số hóa toàn bộ bề mặt của chân vịt tàu thủy và cung cấp thông tin quan trọng để bảo trì và sửa chữa, chẳng hạn như hư hỏng thân tàu.

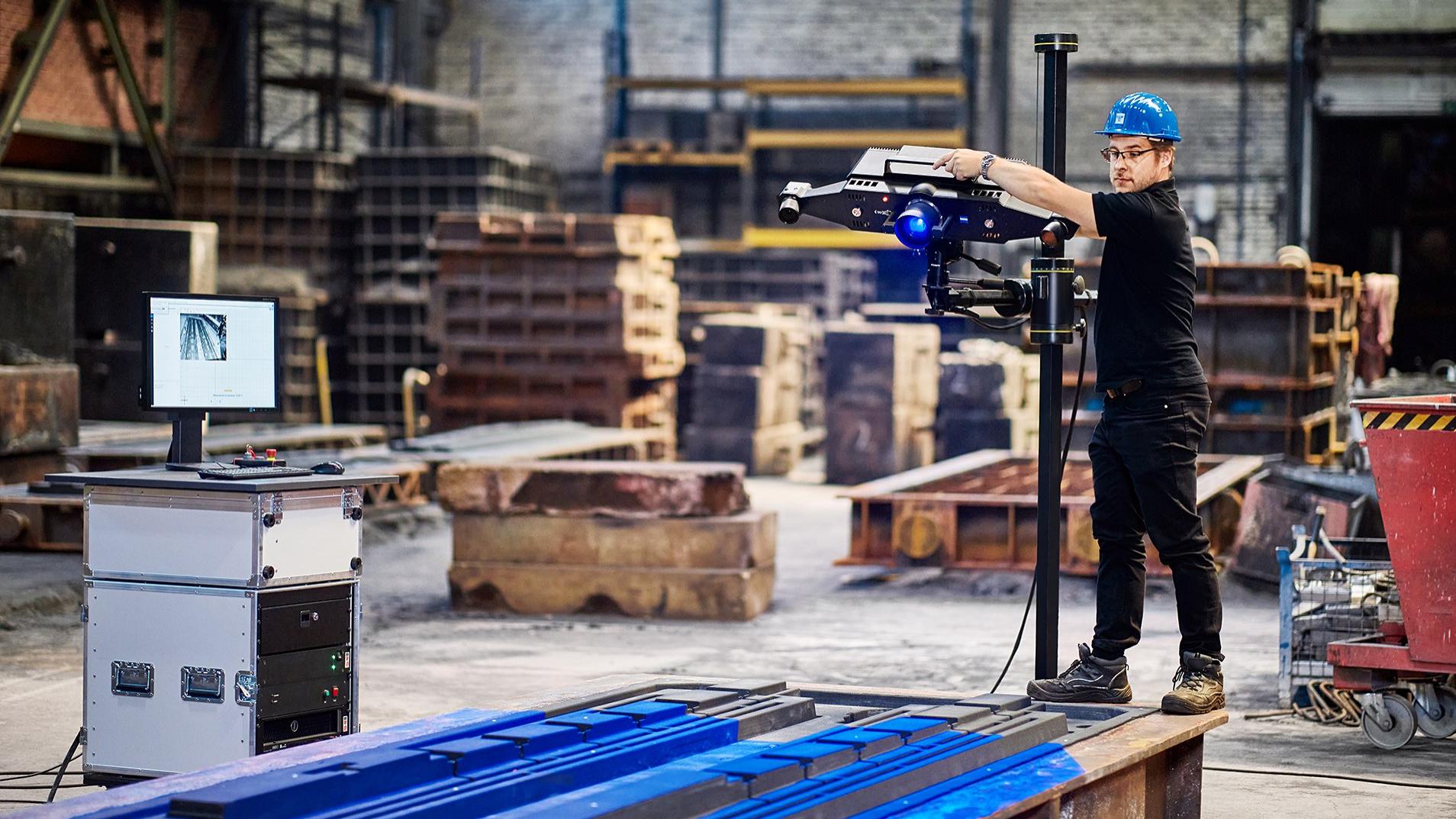

Chế tạo công cụ và cơ khí

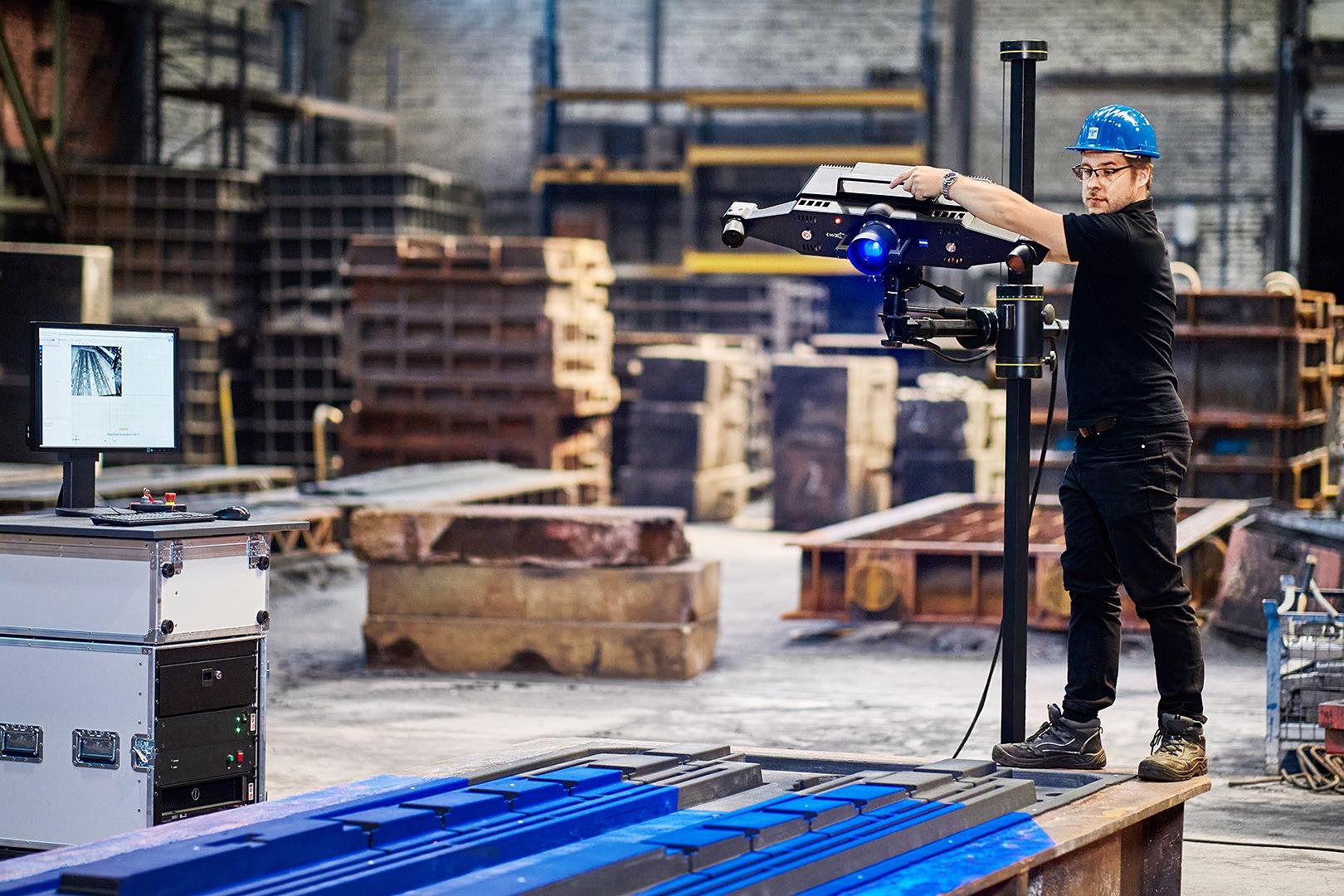

ZEISS ATOS LRX tối ưu hóa thiết kế các bộ phận và công cụ. Với cảm biến, mô hình, nửa khuôn và phôi đúc, chẳng hạn như cho các công cụ tạo hình, có thể được số hóa ở độ phân giải cao. Trong kỹ thuật cơ khí, máy quét 3D tăng tốc độ kiểm soát chất lượng của các tổ hợp hàn lớn.
Năng lượng gió

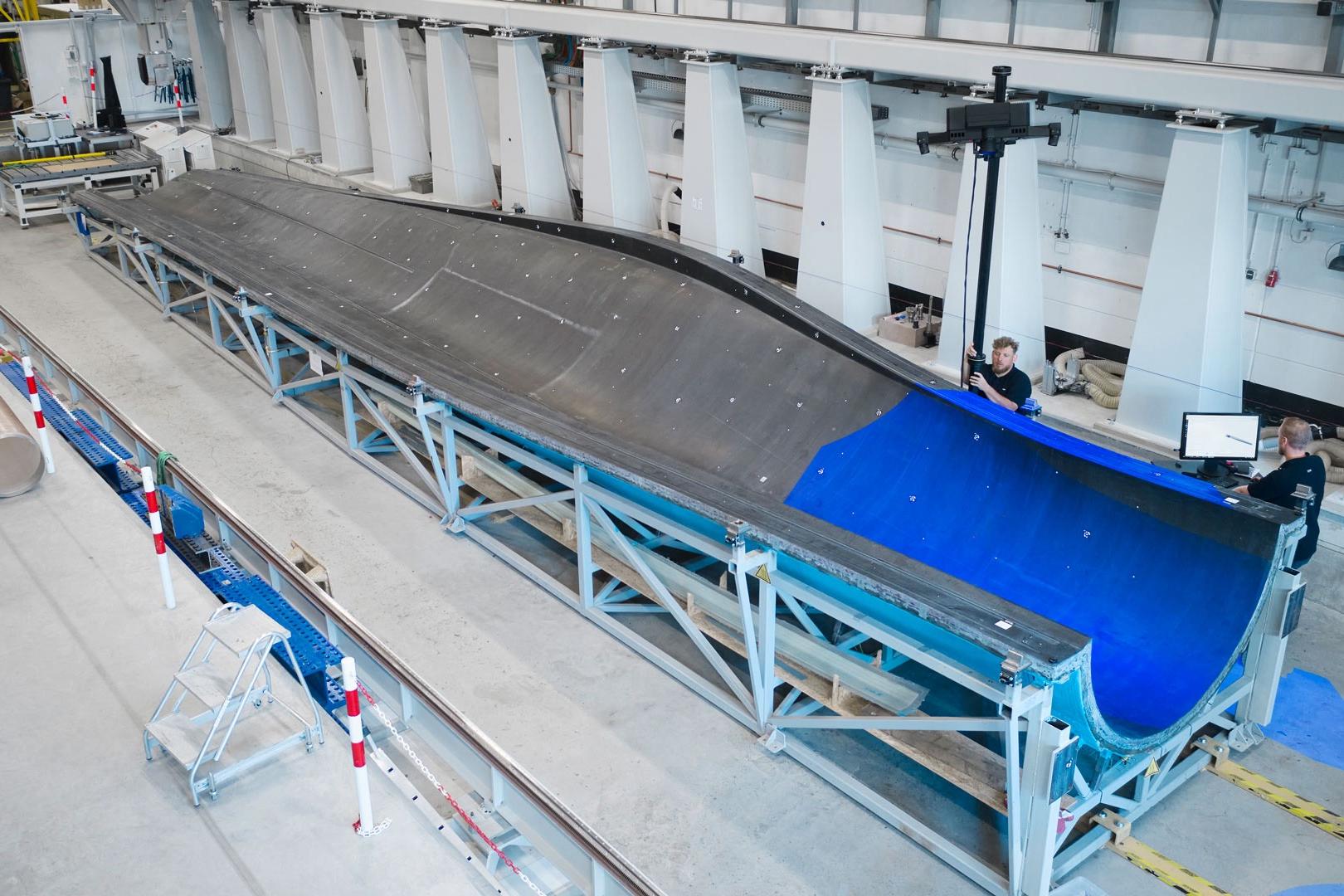

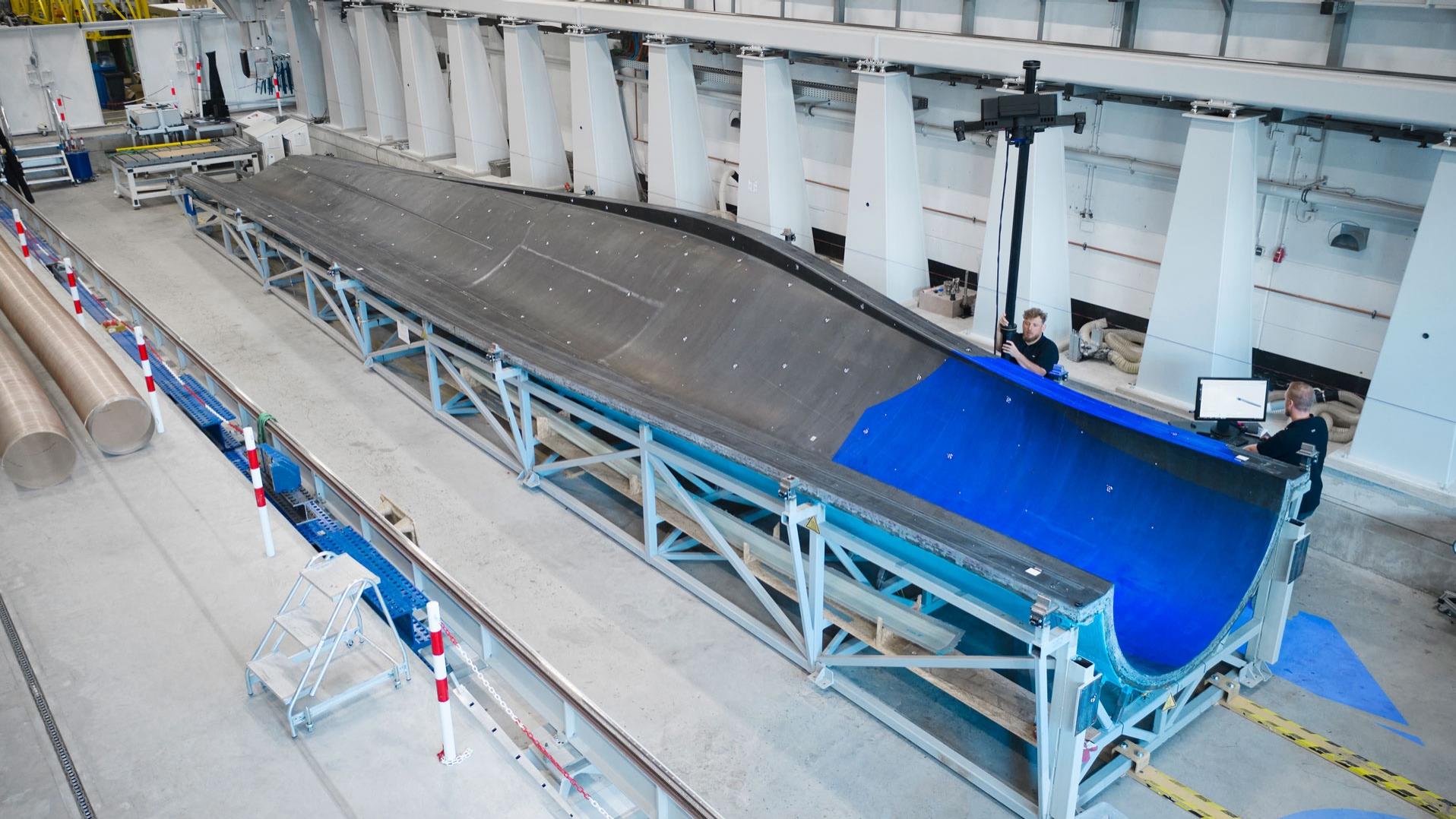

Trong thiết kế và sản xuất tuabin gió, ZEISS ATOS LRX chụp các cánh quạt và khuôn cũng như vỏ tuabin gió.

Thông tin chi tiết độc quyền về khách hàng: Siempelkamp Gießerei

Cùng với ZEISS, Siempelkamp Gießerei của Đức đã lắp đặt pin đo robot không tiếp xúc lớn nhất thế giới. Trái tim của bộ đo là máy quét 3D ZEISS ATOS LRX, được phát triển đặc biệt cho các trường đo lớn và môi trường khắc nghiệt. Nhờ nguồn sáng laser mạnh mẽ, nó cung cấp dữ liệu toàn trường trong thời gian rất ngắn. Phần mềm tự động hiển thị độ lệch toàn trường giữa tọa độ 3D thực tế và dữ liệu CAD. Dựa trên thông tin này, xưởng đúc có thể xác định, phân tích và khắc phục các sai lệch về chất lượng càng nhanh càng tốt.
