Quét 3D QUANG HỌC

ATOS 5X

Để kiểm tra thân xe

ATOS 5X cung cấp công nghệ quét 3D tiên tiến để kiểm tra thân xe. Nguồn sáng mạnh mẽ và công nghệ tốc độ cao cho phép đo nhanh và chính xác thân xe hoàn chỉnh.

Nguồn sáng laser cực sáng
Thiết kế cảm biến mạnh mẽ
Chất lượng dữ liệu cao

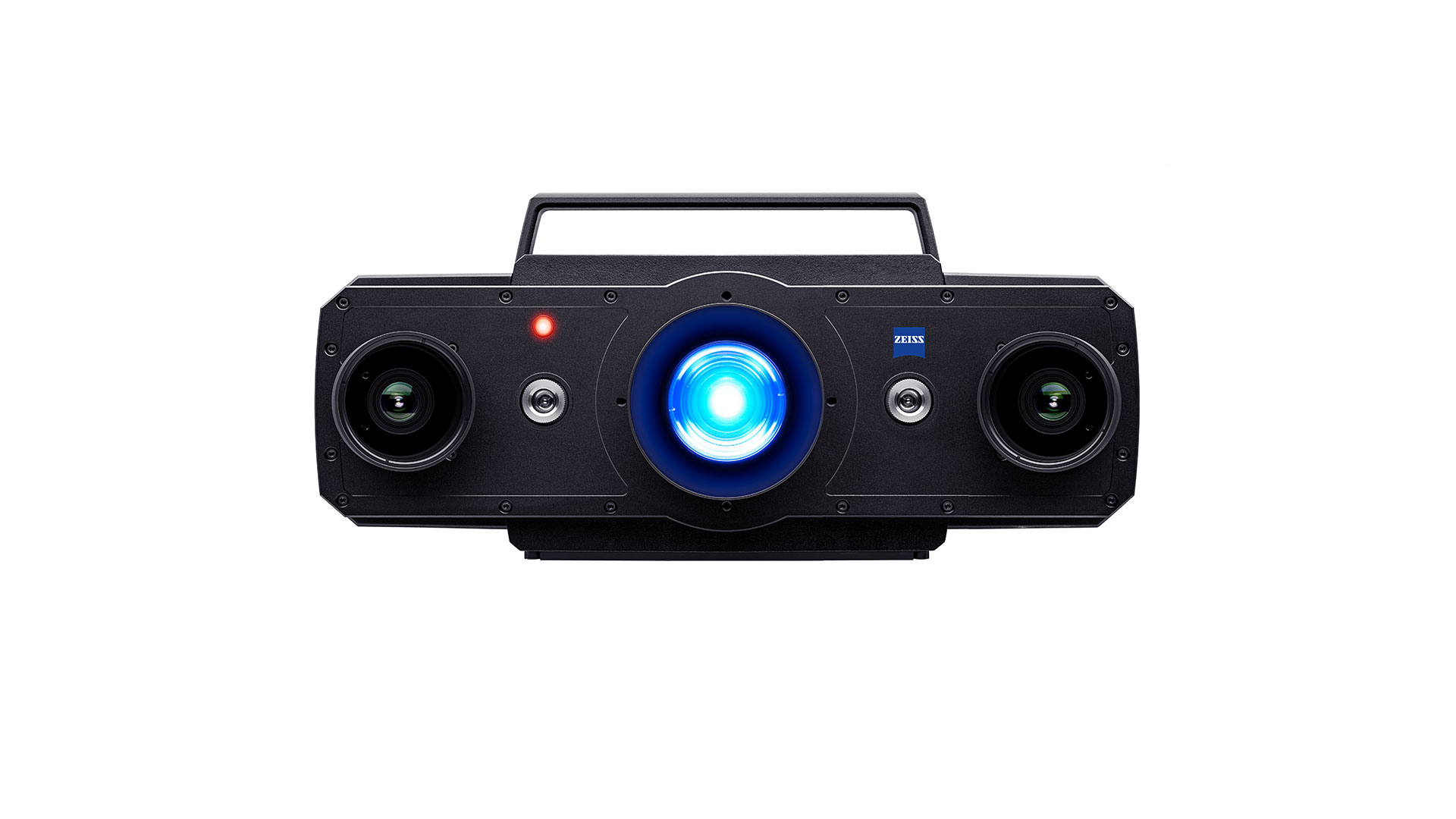

Máy quét 3D tự động ATOS 5X

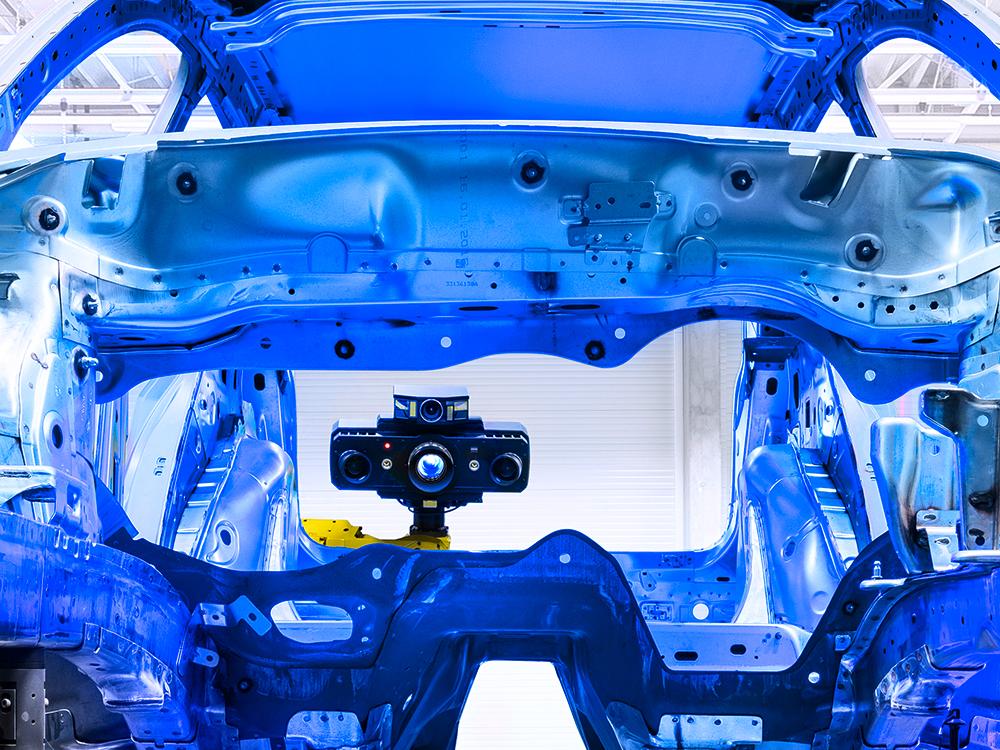

Quét tự động các khu vực đo lớn

Với nguồn sáng mạnh mẽ, ATOS 5X cho phép sử dụng thể tích đo lớn để đạt tốc độ tối đa. Kết hợp với dòng ATOS ScanBox, ATOS 5X là một hệ thống quét cao cấp cho các khu vực chế tạo khung vỏ, thân xe.

Công nghệ tốc độ cao

ATOS 5X sử dụng Máy nén ánh sáng laser tích hợp để tạo ra ánh sáng siêu sáng. Điều này cho phép đo các khu vực lên đến 1000 mm với thời gian phơi sáng rất ngắn. Nhờ đó, ATOS 5X đạt được thời gian thu thập là 0,2 giây.

Nguồn sáng laser cực sáng

Không nhạy cảm với ánh sáng xung quanh
Thời gian phơi sáng ngắn

Ngay cả đối với bề mặt tối và sáng bóng
Độ phân giải chi tiết cao

Độ ồn thấp và độ bao phủ chính xác của các hình học phức tạp
Thiết kế cảm biến mạnh mẽ

Độ chính xác cao trong môi trường khắc nghiệt
Truyền dữ liệu không bị nhiễu

Giao tiếp cảm biến thông minh bằng cáp quang
Độ tin cậy của quy trình

Trong các ứng dụng công nghiệp

Kiểm tra nhanh với chất lượng dữ liệu ZEISS

Đẩy nhanh quá trình của bạn

Việc đo tự động một thân xe hoàn chỉnh cả bên ngoài và bên trong thường mất 30 phút với ATOS 5X – bao gồm cả phạm vi bao phủ chính xác của các hình học phức tạp. Hệ thống cho phép thông lượng cao nhất có thể, với các khu vực ứng dụng chính trong đồ gá và khối chính, kiểm tra xe hoàn chỉnh và kiểm soát chất lượng trong khu vực thân xe.
Nội dung Bên thứ ba đã bị Chặn

Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

Có được chất lượng dữ liệu cao nhất

ATOS 5X cung cấp dữ liệu toàn diện cho quy trình toàn diện và kiểm soát chất lượng của các bộ phận treo, cánh bên và thân xe hoàn chỉnh. Chất lượng dữ liệu được tạo ra bởi cảm biến đặc biệt rõ ràng ở độ sắc nét chi tiết của các mô hình 3D, cho phép kiểm tra nâng cao các đường ký tự, bán kính, cạnh cắt và mẫu lỗ.


      Tính năng

    Trước khi lắp ráp vật lý thực tế, các bộ phận được đo có thể được căn chỉnh giả lập. Thông tin về kích thước khe hở và độ vênh hoặc kích thước có thể được đánh giá ở giai đoạn đầu. Việc đo lường kết quả thu được từ các bộ phận khác nhau hoặc thậm chí từ các nhà cung cấp có thể được đánh giá một cách tập trung. Bằng cách này, thân xe có thể được phân tích mà không cần Meisterbock hoặc cubing.

Nội dung Bên thứ ba đã bị Chặn

Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

Lắp ráp giả lập thân xe.

Công cụ phân tích hiệu quả

ZEISS INSPECT cung cấp mọi thứ từ một nguồn duy nhất

Quét, kiểm tra và báo cáo: Phần mềm hướng dẫn bạn qua toàn bộ quy trình làm việc. Phân tích so sánh giá trị danh định với giá trị thực tế và dung sai GD&T. Thực hiện các chỉnh sửa cần thiết trực tiếp nhờ kết quả dễ hiểu. Sử dụng ZEISS INSPECT để phân tích đầy đủ, nhận báo cáo toàn diện và tích hợp kết quả đo vào các quy trình hiện có.

Tìm thêm thông tin

Thông số kỹ thuật

Dòng sản phẩm ATOS 5

	ATOS 5	ATOS 5X	ATOS 5 for Airfoil	ZEISS ATOS LRX
Hệ thống dành cho:	Quét 3D tốc độ cao	Quét tự động đối với thể tích lớn	Quét chính xác các chi tiết nhỏ nhất	Quét 3D cho các khu vực rất lớn
Nguồn sáng	LED	LASER	LED	LASER
Điểm đo trên mỗi lần quét	8 hoặc 2 triệu	12 triệu	12 triệu	12 triệu
Khoảng cách làm việc	880 mm	880 mm	530 mm	1810 mm
	Tìm hiểu thêm		Tìm hiểu thêm	Tìm hiểu thêm
