Success Story

Kết quả đo lường chính xác chỉ với một nút bấm

2 tháng 7 2018

Bằng việc sử dụng thiết bị cổng lớn ZEISS MMZ T, GEA Refrigeration Germany GmbH đã có thể tăng cường chất lượng và hiệu suất năng lượng cho các sản phẩm của mình.

Là trung tâm của hệ thống làm mát, máy nén trục vít từ GEA Refrigeration Germany GmbH tạo ra nhiệt độ cần thiết và là một phần của chuỗi quy trình trong đó khí tự nhiên được hóa lỏng để vận chuyển. Để đảm bảo và cải thiện chất lượng cũng như hiệu suất năng lượng của các máy nén, công ty sử dụng ba máy đo tọa độ ZEISS, bao gồm một máy ZEISS MMZ T gantry được trang bị bàn xoay.

Kỹ thuật viên đo Carsten Göbel — "Nhờ các quy trình sản xuất có độ chính xác cao, các máy nén trục vít từ GEA Refrigeration Germany rất tiết kiệm năng lượng", kỹ thuật viên đo lường Carsten Göbel giải thích

Đảm bảo chất lượng của máy nén trục vít chất lượng cao bằng cách sử dụng ZEISS CMMs

Thách thức: độ chính xác cao cho các mẫu lớn

Khí tự nhiên phải được làm lạnh đến âm 163 độ C để biến nó thành khí tự nhiên hóa lỏng (LNG). Kết quả là, thể tích của nó giảm theo hệ số 600 và có thể vận chuyển mà không chiếm nhiều không gian. Các máy nén trục vít cực lớn từ GEA Refrigeration Germany là một phần của hệ thống máy nén khổng lồ. Trái tim của máy nén là hai roto hình vít nén khí. Hiệu suất và hiệu quả năng lượng của máy nén trục vít phụ thuộc phần lớn vào các roto này tương tác tối ưu. Điều này đòi hỏi phải sản xuất có độ chính xác cao với dung sai từ -0,02 đến 0,01mm. Harald Wilke, Giám đốc bộ phận chất lượng tại ger Refrigeration Germany nhấn mạnh: "Nếu không có máy đo phù hợp, điều này sẽ không thể thực hiện được".

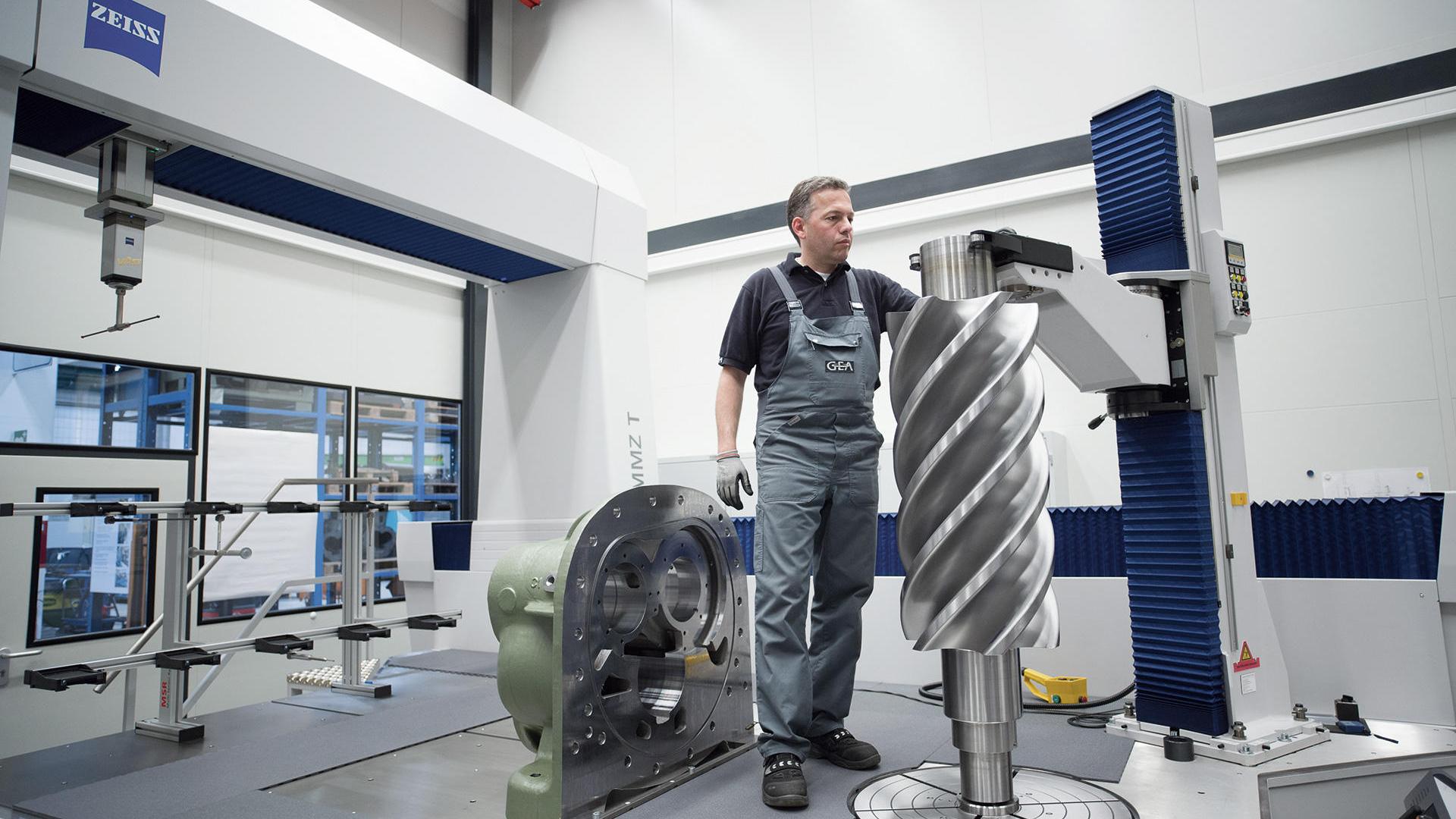

Kỹ thuật viên đo kiểm tra vị trí của roto trên MMZ. Bệ chống do ZEISS phát triển cho GEA Refrigeration Germany đáng tin cậy giữ roto tại chỗ trên bàn xoay

Giải pháp: Máy đo ZEISS MMZ T gantry

GEA đã giới thiệu máy đo ZEISS MMZ T gantry vào tháng 10 năm 2013 để kiểm tra chất lượng chính xác các mẫu lớn. Máy đo tọa độ này cung cấp phạm vi đo gần 16 mét khối và độ chính xác đo chỉ 2,8 micromet. Nó không phải là một máy đo có sẵn, nhưng được cấu hình đặc biệt cho công ty có trụ sở tại Berlin: nó có bàn xoay và đuôi máy sử dụng vòng bezel để giữ rất chính xác các roto hai tấn trong trục trong quá trình đo.

Là nhà quản lý chất lượng, giờ đây chúng tôi không chỉ là những người kiểm tra, chúng tôi là những người hiểu biết và kiểm soát – và điều này làm cho toàn bộ công ty của chúng tôi mạnh mẽ hơn rất nhiều.

Harald Wilke Trưởng phòng chất lượng

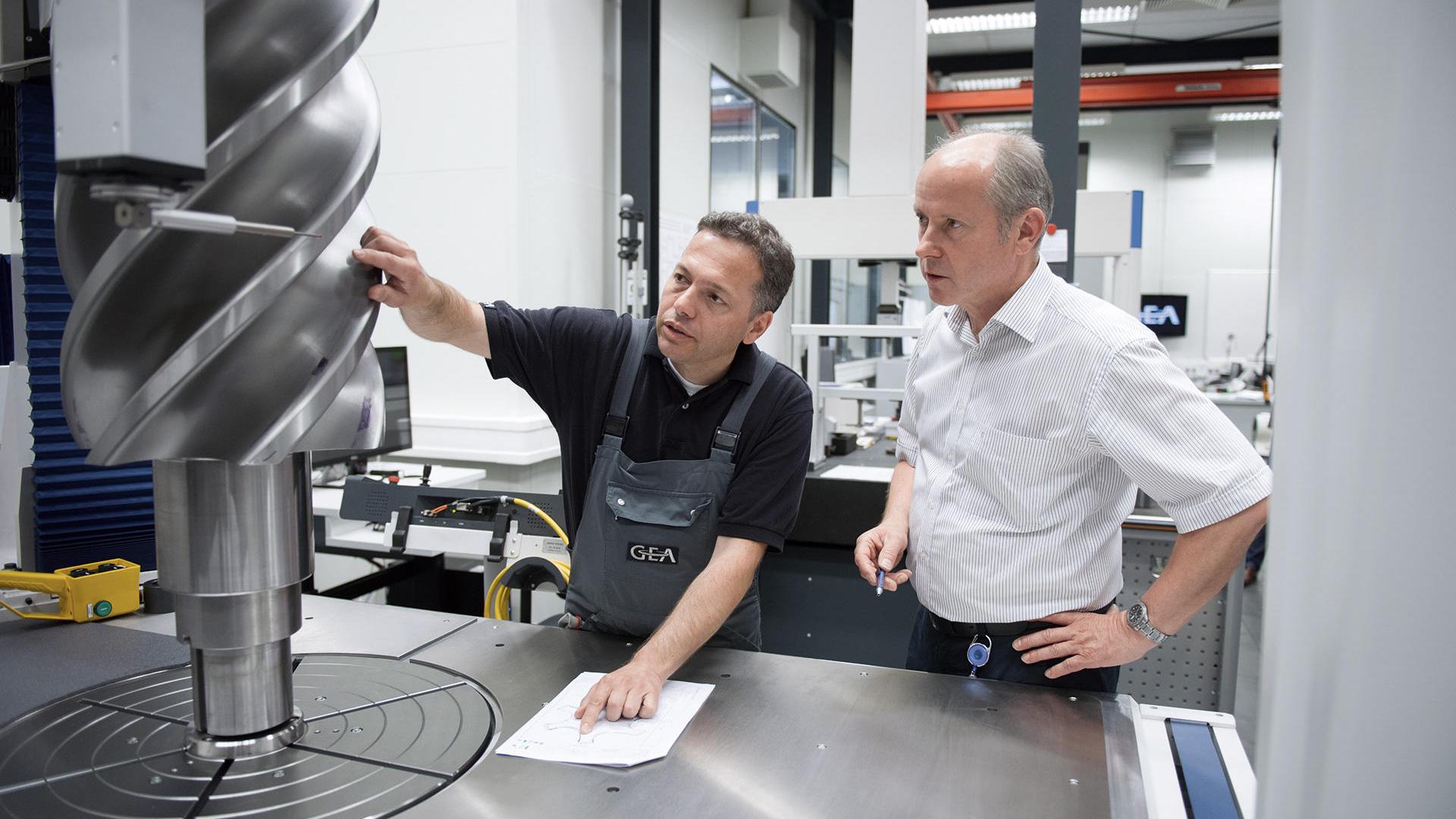

Tại phòng thí nghiệm đo lường của GEA Refrigeration Germany, Carsten Göbel và Harald Wilke đang trao đổi về quá trình đo một roto bằng thiết bị ZEISS MMZ

Lợi ích: kết quả chính xác chỉ bằng một nút bấm

Theo Wilke, "Máy này được thiết kế để đo chính xác các bộ phận phức tạp và lớn của chúng tôi." Các máy đo tọa độ đã loại bỏ việc ghép nối tốn thời gian: với quy trình này, nhiều nhà sản xuất vẫn sử dụng đồng hồ đo để xác định hai roto phù hợp với nhau trong dung sai quy định. Kể từ khi GEA bắt đầu đo bằng máy đo tọa độ, mỗi roto trong một đường dây giống như rôto tiếp theo. Nhờ các máy đo, phần mềm đo ZEISS CALYPSO và ZEISS GEAR PRO, công ty hiện xác định nguồn lỗi chỉ bằng một nút bấm và có thể bắt đầu loại bỏ các vấn đề bất cứ nơi nào chúng có thể xảy ra. Tóm tắt của Wilke: "Là những nhà quản lý chất lượng, chúng tôi không chỉ là những người kiểm tra, chúng tôi còn là những người am hiểu và kiểm soát – và điều này làm cho toàn bộ công ty của chúng tôi mạnh mẽ hơn rất nhiều."

Giới thiệu về GEA

Trên toàn cầu, công nghệ làm lạnh từ GEA Refrigeration Germany GmbH đảm bảo cung cấp nhiệt độ yêu cầu cho các nhà máy công nghiệp trong lĩnh vực thực phẩm, giải trí, hóa chất, hóa dầu và dược phẩm. 260 nhân viên của GEA Refrigeration Germany GmbH ở Berlin và Halle sản xuất máy nén trục vít hiệu suất cao, tiết kiệm năng lượng. Công ty thuộc GEA Refrigeration Technologies và là thành viên của Tập đoàn GEA toàn cầu.
