Đảm bảo chất lượng cho chồng thép tấm

Kiểm tra tấm và định vị bó

Đảm bảo chất lượng bó theo từng tấm

Dung sai chặt chẽ và bề mặt hoàn hảo

Các tấm 2D đơn cung cấp nền tảng để xây dựng các chồng thép tấm trong roto và stato. Các bó thép tấm bao gồm nhiều tấm, mỗi tấm được đục lỗ hoặc cắt bằng laser từ các chồng thép tấm điện và có độ dày nhỏ hơn 1 mm. Các yếu tố chất lượng quan trọng bao gồm hình dạng rãnh tiết diện cho các hairpin, rãnh lắp nam châm vĩnh cửu, cũng như đường kính trong và ngoài của cụm chồng thép tấm. Vì độ chính xác nằm trong khoảng micromet, các tấm phải phẳng và không có gờ để đảm bảo hiệu suất của động cơ điện.

Những thách thức chính về chất lượng đối với các chồng thép tấm

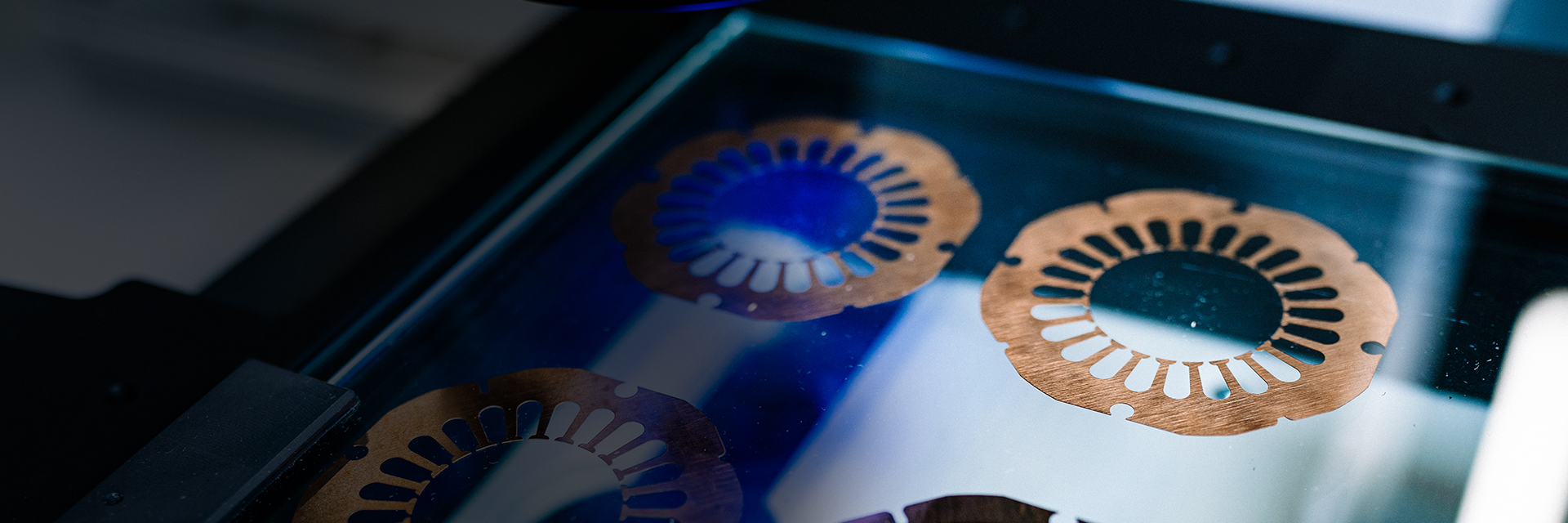

Kiểm tra một tấm

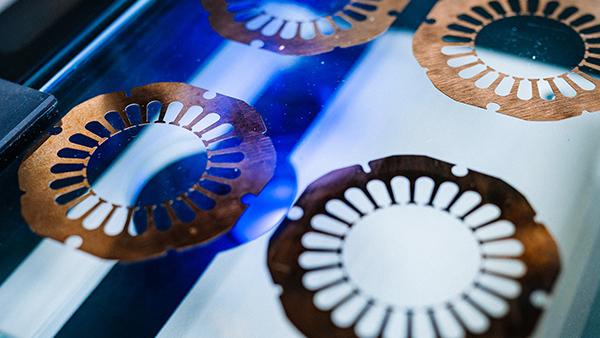

Sản xuất các tấm đơn

Vì hình học của tấm 2D xác định kích thước của stato cuối cùng và các khe nam châm vĩnh cửu, việc đo các kích thước này nhanh chóng và với độ chính xác cao là rất quan trọng. Độ dày tấm và tính linh hoạt liên quan dẫn đến những thách thức về đo lường.

Dòng sản phẩm quang học ZEISS

Kiểm tra hình học

Sản xuất các tấm đơn

Công nghệ đa cảm biến ZEISS, chẳng hạn như máy ảnh 2D và cảm biến ánh sáng đồng tiêu, được sử dụng để đo độ phẳng của từng tấm riêng lẻ. Độ phẳng và không có gờ là những yếu tố chính để đảm bảo chồng thép tấm được xây dựng hoàn hảo và dễ lắp ráp.

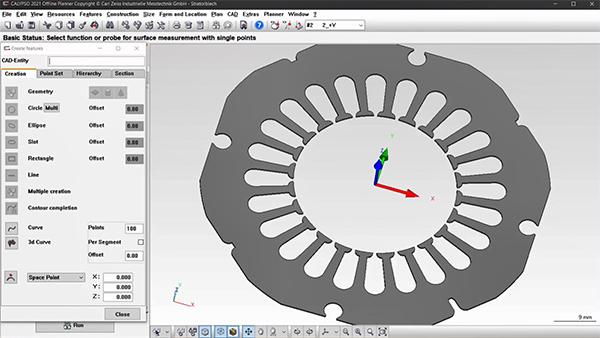

Phần mềm ZEISS CALYPSO

Nội dung Bên thứ ba đã bị Chặn

Trình phát video đã bị chặn do cài đặt tùy chọn cookie của bạn. Để thay đổi cài đặt và phát video, vui lòng nhấp vào nút bên dưới và đồng ý sử dụng công nghệ theo dõi "Chức năng".

Thách thức lắp ráp
Sản xuất chồng thép tấm

Việc định vị các tấm đơn để hàn laser có tác động lớn đến hình dạng của khe stato và roto, được ghép với hairpin và nam châm. Sau khi hàn, điều quan trọng là phải kiểm tra kích thước và vị trí của các khe cũng như chiều cao và đường kính của chồng thép tấm. Các tính năng đường viền trên cụm cũng rất quan trọng đối với quá trình chèn hairpin và nam châm.
Giải pháp lắp ráp
Sản xuất chồng thép tấm

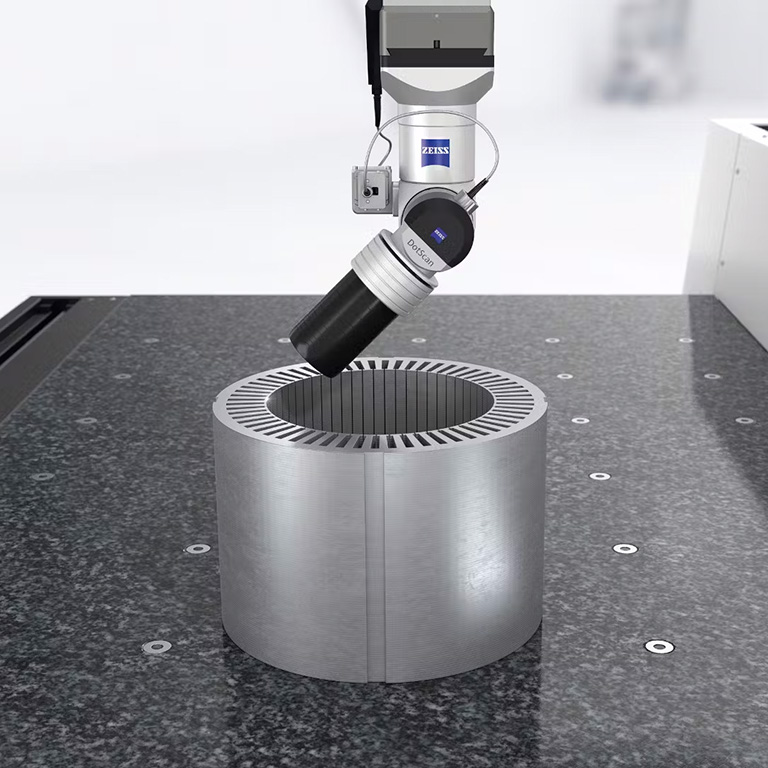

Máy đo tọa độ ZEISS đa cảm biến có thể được kết hợp với máy ảnh 2D và cảm biến tiêu cự ánh sáng trắng để kiểm tra kỹ lưỡng hơn. Chúng có khả năng thực hiện kiểm tra tự động tốc độ cao các giá kê linh kiện mà không cần bất kỳ sự can thiệp nào của người vận hành.
