Dịch vụ đo chụp cắt lớp vi tính từ ZEISS

Kiểm tra không phá hủy và chính xác các linh kiện của bạn

Thời gian sản xuất các linh kiện mới ngày càng ngắn hơn trong tất cả các lĩnh vực công nghiệp, và các nhà sản xuất đang chịu áp lực ngày càng tăng. Tuy nhiên, bất chấp áp lực thời gian và các linh kiện ngày càng phức tạp, việc đảm bảo chất lượng và kiểm soát chức năng tất nhiên không được bỏ qua trong quá trình phát triển sản phẩm. Đặc biệt là việc kiểm tra các cấu trúc bên trong đặt ra các vấn đề ở đây, bởi vì cho đến gần đây, việc kiểm tra phá hủy các linh kiện là cần thiết để đo lường chính xác.

Điều này đã thay đổi với việc sử dụng chụp cắt lớp vi tính trong đo lường công nghiệp. Với sự trợ giúp của công nghệ này, mẫu có thể được đo không phá hủy và được đo hoàn toàn trước khi được phân tích và sửa chữa. Chụp cắt lớp vi tính công nghiệp là phương pháp toàn diện để phân tích và đo lường chính xác linh kiện của bạn.

Hiện tại, bạn không thể kiểm tra CT tại công ty của mình? Hãy đặt niềm tin của bạn vào các dịch vụ đo chụp cắt lớp vi tính từ ZEISS! Với nhiều năm kinh nghiệm trong lĩnh vực chụp cắt lớp vi tính công nghiệp, chúng tôi cung cấp dịch vụ thu thập và đánh giá dữ liệu chuyên nghiệp. Phần cứng và phần mềm hệ thống CT của chúng tôi luôn được cập nhật. Các chuyên gia CT giàu kinh nghiệm của chúng tôi đảm bảo đo CT nhanh chóng. Hãy an tâm với hệ thống đảm bảo chất lượng hiện đại và giao phó việc kiểm tra các linh kiện của bạn cho chúng tôi.

Tính chắc chắn

Đo lường, phân tích và kiểm tra các khuyết tật và cấu trúc bên trong mẫu chỉ với một lần tiếp xúc.
Không phá hủy

Nhờ CT và X-ray, có thể đo mà không phá hủy các linh kiện
Khả năng tái tạo

Số hóa thông qua chụp cắt lớp vi tính cho phép tái tạo các linh kiện ngay cả khi không có mô hình CAD

Dịch vụ đo chụp cắt lớp vi tính của chúng tôi

Sơ lược về các phép đo CT của chúng tôi

Trong sản xuất và chế tạo, giải pháp nhanh chóng cho các vấn đề như khuyết tật vật liệu, các thành phần đặc biệt phức tạp hoặc hình học ẩn được yêu cầu hàng ngày. Tuy nhiên, việc kiểm tra mẫu bằng cách cắt hoặc đúc để phân tích cấu trúc bên trong đồng nghĩa với việc thêm thời gian và chi phí trong hoạt động hàng ngày. Tuy nhiên, tất cả điều này có thể tránh được bằng các dịch vụ đo chụp cắt lớp vi tính rất linh hoạt cho mục đích sử dụng cá nhân của bạn. Trong nhiều năm, chụp cắt lớp vi tính công nghiệp đã có thể thực hiện việc thu thập và đánh giá dữ liệu của các linh kiện và mẫu khác nhau một cách tiết kiệm thời gian và chi phí.

Với các dịch vụ đo lường từ ZEISS, các linh kiện có thể được quét để tìm các độ dày khác nhau của vách, các khuyết tật như vết nứt, lỗ phun hoặc lỗ rỗng và các sai sót khác. Hãy đặt niềm tin vào phép đo CT như một yếu tố kiểm tra độ chính xác cao trong đo lường công nghiệp và vào nhiều năm kinh nghiệm của chúng tôi trong đo lường và chụp cắt lớp vi tính. Chúng tôi cung cấp cho bạn các dịch vụ đo chụp cắt lớp vi tính khác nhau theo quy trình kiểm tra được DIN ISO 17025 công nhận, do đó đảm bảo không chỉ các phép đo CT và X-ray chính xác mà còn cả khả năng so sánh và công nhận quốc tế của kết quả kiểm tra. Điều này giúp tránh được nhiều quy trình thử nghiệm và tiết kiệm chi phí trong việc đảm bảo chất lượng.

Phân tích đo lường và so sánh hình học

Chụp cắt lớp vi tính cho phép quét toàn bộ linh kiện – điều này cũng bao gồm các đường viền bên trong và đường cắt xén. Điều này không chỉ cho phép phân tích đo lường các đặc điểm bên ngoài, mà còn đo lường chính xác các cấu trúc bên trong để kiểm tra nhanh độ chính xác kích thước chỉ trong một lần quét. Việc đo lường mẫu đa vật liệu cũng được đảm bảo. Phép đo CT cũng cho phép so sánh danh nghĩa/thực tế chính xác, vì hình ảnh CT của các linh kiện có thể được so sánh trực tiếp với mô hình CAD hiện có hoặc linh kiện chính. Điều này giúp tiết kiệm đáng kể thời gian trong việc đảm bảo chất lượng.

Tổng quan về các dịch vụ của chúng tôi:

Đo lường hình học tiêu chuẩn cũng như dung sai hình dạng và vị trí và thông số kỹ thuật hình học của sản phẩm

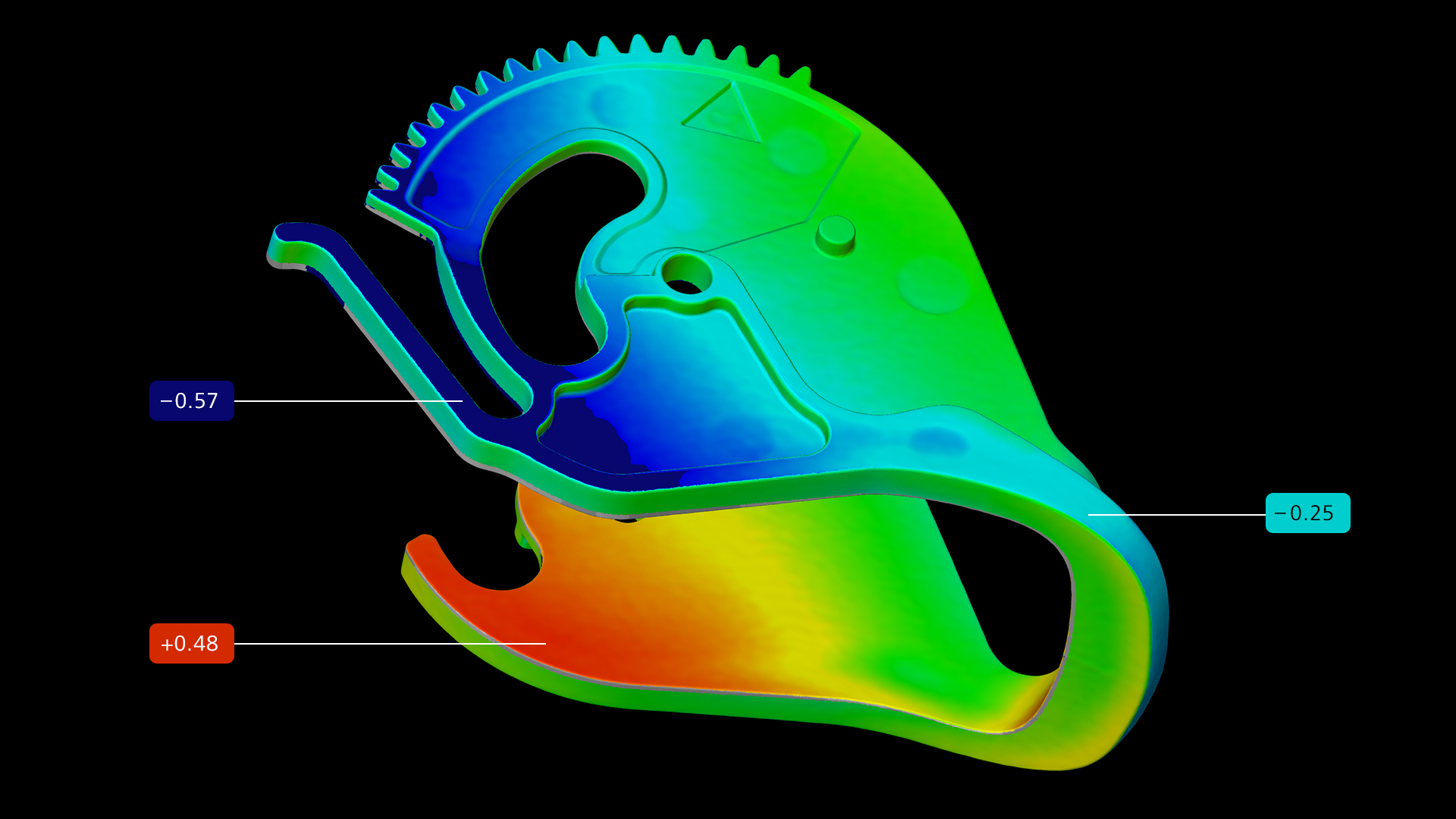

So sánh hình học danh nghĩa/thực tế với hình ảnh 3D được mã hóa màu của các sai lệch
Kiểm tra ban đầu và đo lường hợp đồng linh kiện của bạn
Phân tích độ dày thành bằng cách sử dụng mã màu thể hiện độ dày vách, ngay cả đối với các cấu trúc bên trong

Xem video để tìm hiểu về vô số các khả năng mà chụp cắt lớp vi tính mang lại. Chúng tôi đáp ứng nhu cầu đo lường của bạn thông qua các hợp đồng dịch vụ phù hợp.

Phân tích lỗi không phá hủy bên trong linh kiện

Dù được làm bằng nhựa hay kim loại nhẹ: Với sự trợ giúp của phép đo CT, bạn có thể trực quan hóa dễ dàng và không phá hủy các lỗi trong linh kiện có vật liệu khác nhau. Sau khi đo CT, mỗi mẫu có sẵn dưới dạng một bộ dữ liệu hoàn chỉnh và có thể được kiểm tra các khuyết tật như lỗ phun, vết nứt, lỗ rỗng hoặc vùi trong quá trình kiểm tra vật liệu.

Với các phép đo CT của chúng tôi, bạn được hưởng lợi ích từ:

Phân tích độ rỗ xốp và độ lẫn tạp chất của mẫu
Phân tích lỗi và hỏng hóc của các tổ hợp hoàn chỉnh (phân tích P203/P202/P201)
Kiểm tra việc lắp ráp các linh kiện đã được lắp vào vị trí
Kiểm tra độ mòn
Kiểm tra linh kiện không phá hủy

Kỹ thuật đảo ngược với phép đo CT - chính xác, tối ưu, thâu tóm

Mỗi phép đo CT đều bao gồm ghi kỹ thuật số toàn bộ cấu trúc bên trong và bên ngoài của một linh kiện. Điều này không chỉ cho phép đảm bảo chất lượng nhanh chóng mà còn cho phép thực hiện kỹ thuật đảo ngược với các linh kiện và mẫu của bạn. Ngay cả khi mô hình CAD không còn khả dụng, bạn vẫn có thể xem lại dữ liệu thiết kế của một linh kiện đã hoàn thành. Phép đo CT cũng thích hợp cho việc hiệu chỉnh mục tiêu. Nếu biết rõ sai lệch so với tham chiếu, cho dù là một linh kiện hay mô hình CAD, có thể dùng dữ liệu này để sửa dữ liệu CAD hoàn toàn theo thông số kỹ thuật và dựa trên các vấn đề của bạn. Với kỹ thuật đảo ngược, không chỉ đảm bảo tái tạo bề mặt mà còn đảm bảo hiệu chỉnh công cụ tùy chỉnh.

ZEISS Reverse Engineering

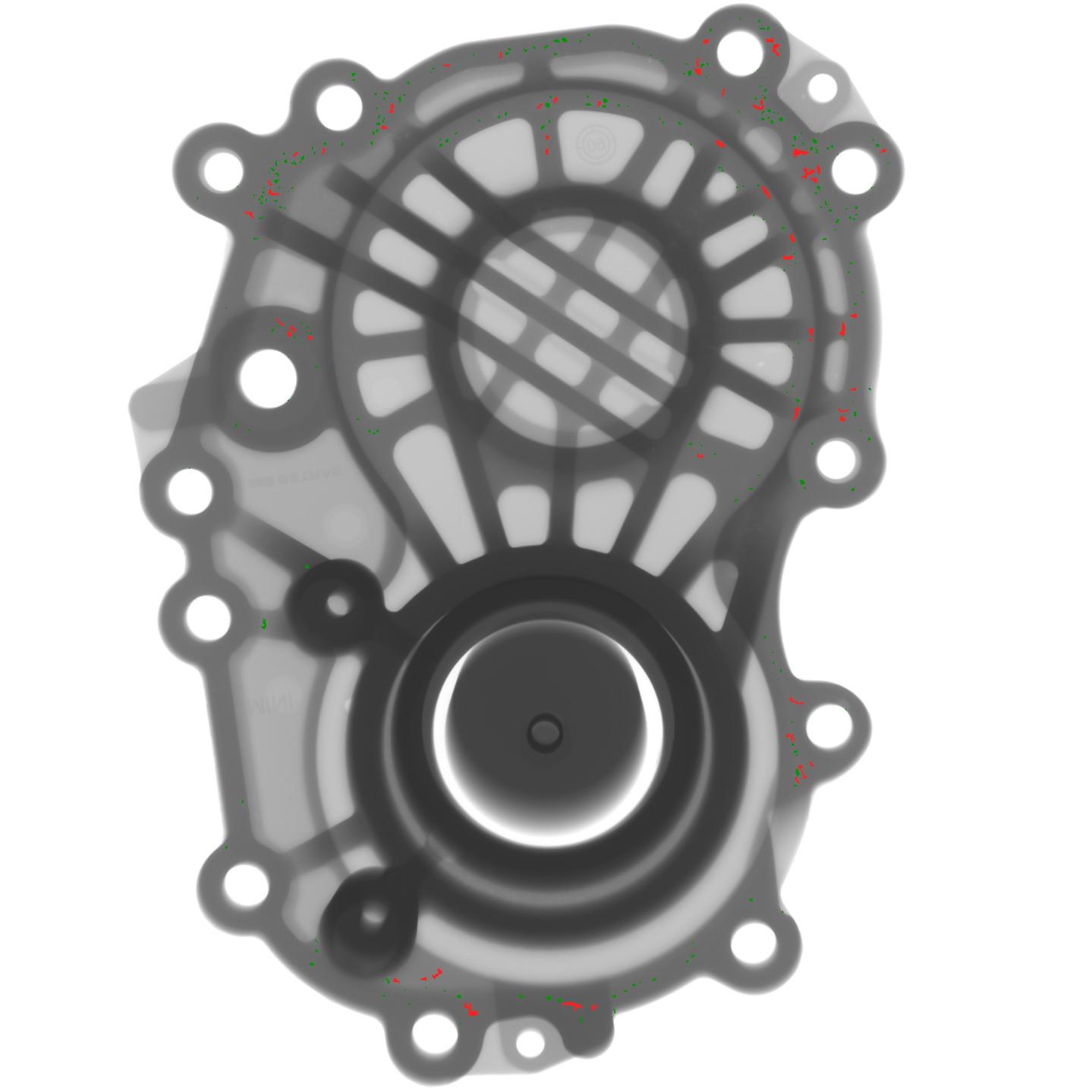

Kiểm tra X-ray 2D

Đảm bảo chất lượng trực tiếp trên dây chuyền sản xuất là việc rất tốn thời gian và dễ xảy ra sai sót. Tuy nhiên, với sự trợ giúp của kiểm tra 2D nhanh chóng và tự động, có thể tiết kiệm thời gian quý báu và kịp thời phát hiện khuyết tật và thiết kế không chính xác. Với dịch vụ X-ray của chúng tôi, việc phát hiện và kiểm tra linh kiện với kích cỡ khác nhau được thực hiện mà không có bất kỳ vấn đề nào. Kính hiển vi X-ray công nghiệp có độ phân giải cao cũng cho phép phát hiện chính xác các sự cố.

Tổng quan về các dịch vụ X-ray của chúng tôi:

Kiểm tra 2D nhanh chóng và tự động các linh kiện và mẫu
Kiểm tra không phá hủy trực tiếp trên dây chuyền sản xuất
Quét X-ray các loại mẫu có kích cỡ khác nhau

Chính xác, nhanh chóng, chất lượng cao

Hãy đặt niềm tin vào dịch vụ đo chụp cắt lớp vi tính từ ZEISS

Dù chỉ một khuyết tật trong linh kiện cũng có thể khiến sản phẩm bị thu hồi và gây chi phí cao. Hãy đặt niềm tin vào các linh kiện được kiểm tra chính xác và đảm bảo chất lượng liền mạch với các dịch vụ đo chụp cắt lớp vi tính từ ZEISS. Là một nhà sản xuất và cung cấp dịch vụ với nhiều năm kinh nghiệm trong lĩnh vực đo lường công nghiệp, chúng tôi biết những thách thức và vấn đề hàng ngày của bạn và nhận thức được nhu cầu chất lượng không ngừng tăng lên trong ngành. Do đó, chúng tôi cam kết cung cấp kết quả đo CT trong vòng 3 ngày làm việc, và thường là ngay trong ngày bạn gửi mẫu. Bằng cách này, bạn tốn ít thời gian quý báu nhất có thể và giảm chi phí giải quyết vấn đề. Ngay cả với các phép đo nhanh nhất, khách hàng của chúng tôi vẫn hoàn toàn có thể tin tưởng vào chất lượng cao nhất theo tiêu chuẩn ZEISS đã được chứng minh.

Không có yêu cầu đo lường nào là quá cao đối với chúng tôi: Chúng tôi đảm bảo với bạn không chỉ kết quả nhanh và chính xác, mà còn phép đo CT các thành phần đặc biệt phức tạp. Với phần mềm bổ trợ AMMAR do ZEISS phát triển và tích hợp trong METROTOM OS, thậm chí các vật liệu hỗn hợp khó, ví dụ như các đầu nối làm bằng nhựa có chèn kim loại, có thể được kiểm tra và đo lường không phá hủy bằng chụp cắt lớp vi tính. Hướng tới đảm bảo chất lượng và kiểm tra vật liệu của kỷ nguyên mới, và hiểu sâu sắc hơn về cấu trúc bên trong các bộ phận của bạn thông qua chụp cắt lớp vi tính công nghiệp.

Các phương pháp kiểm tra được DAkkS công nhận bao gồm kiểm tra linh kiện composite đa vật liệu theo DIN EN ISO/IEC 17025:2018

Tải xuống
Chụp cắt lớp vi tính công nghiệp với chất lượng cao nhất theo tiêu chuẩn ZEISS đã được chứng minh.
Khả năng so sánh và công nhận quốc tế của các kỳ kiểm tra thông qua công nhận từ DAkks trên toàn thế giới giúp tránh phải thực hiện nhiều kỳ kiểm tra và tiết kiệm chi phí
Giải quyết nhanh các vấn đề cấp bách bằng kết quả đo CT được đảm bảo sau 3 ngày làm việc, nhưng thường sớm hơn
Tiết kiệm thời gian do ít vòng hiệu chỉnh khuôn hơn và rút ngắn "Thời gian đưa ra thị trường"
Xử lý dữ liệu nhanh chóng và chính xác với CALYPSO, ZEISS INSPECT X-Ray và gói phần mềm VGStudioMAX và ZEISS REVERSE ENGINEERING

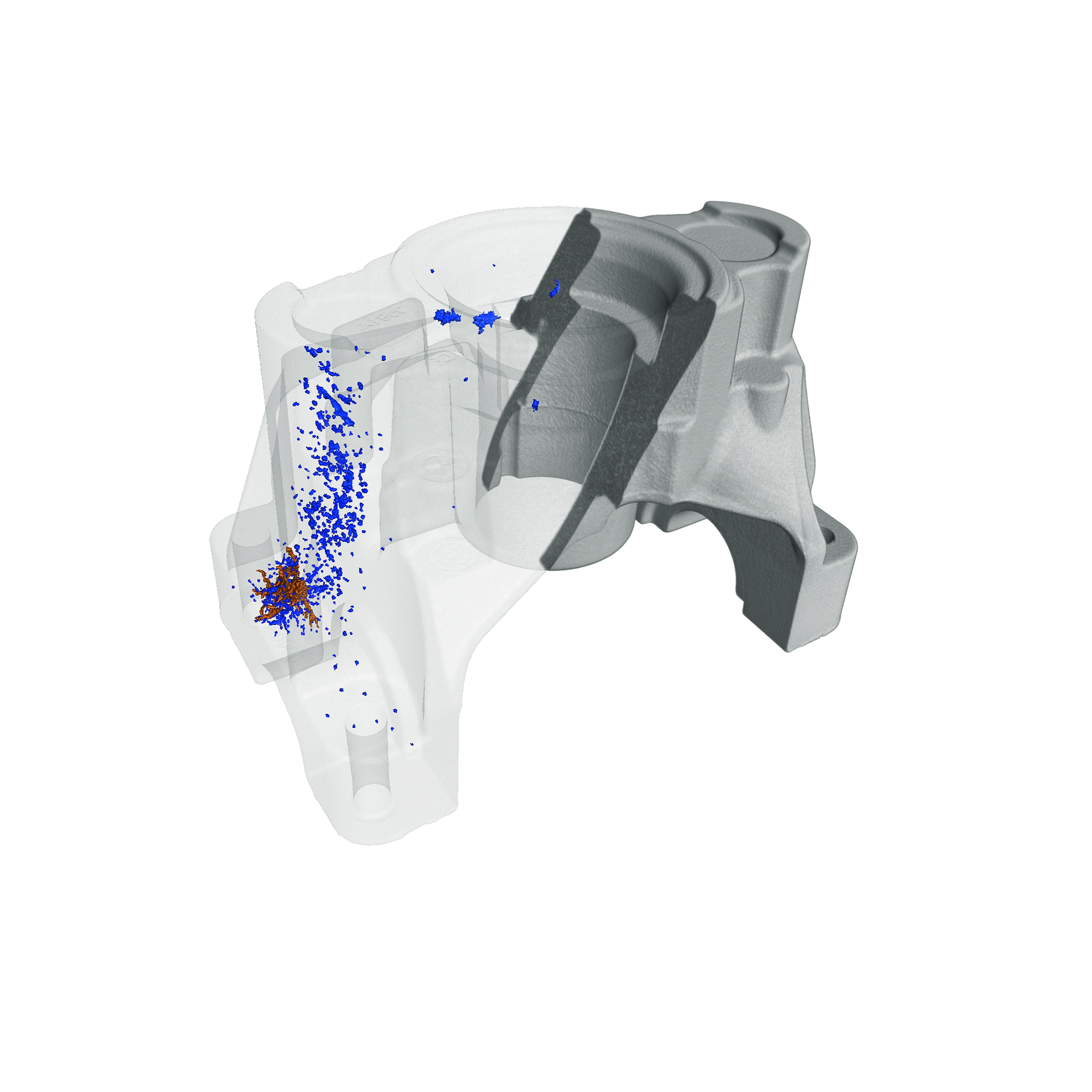

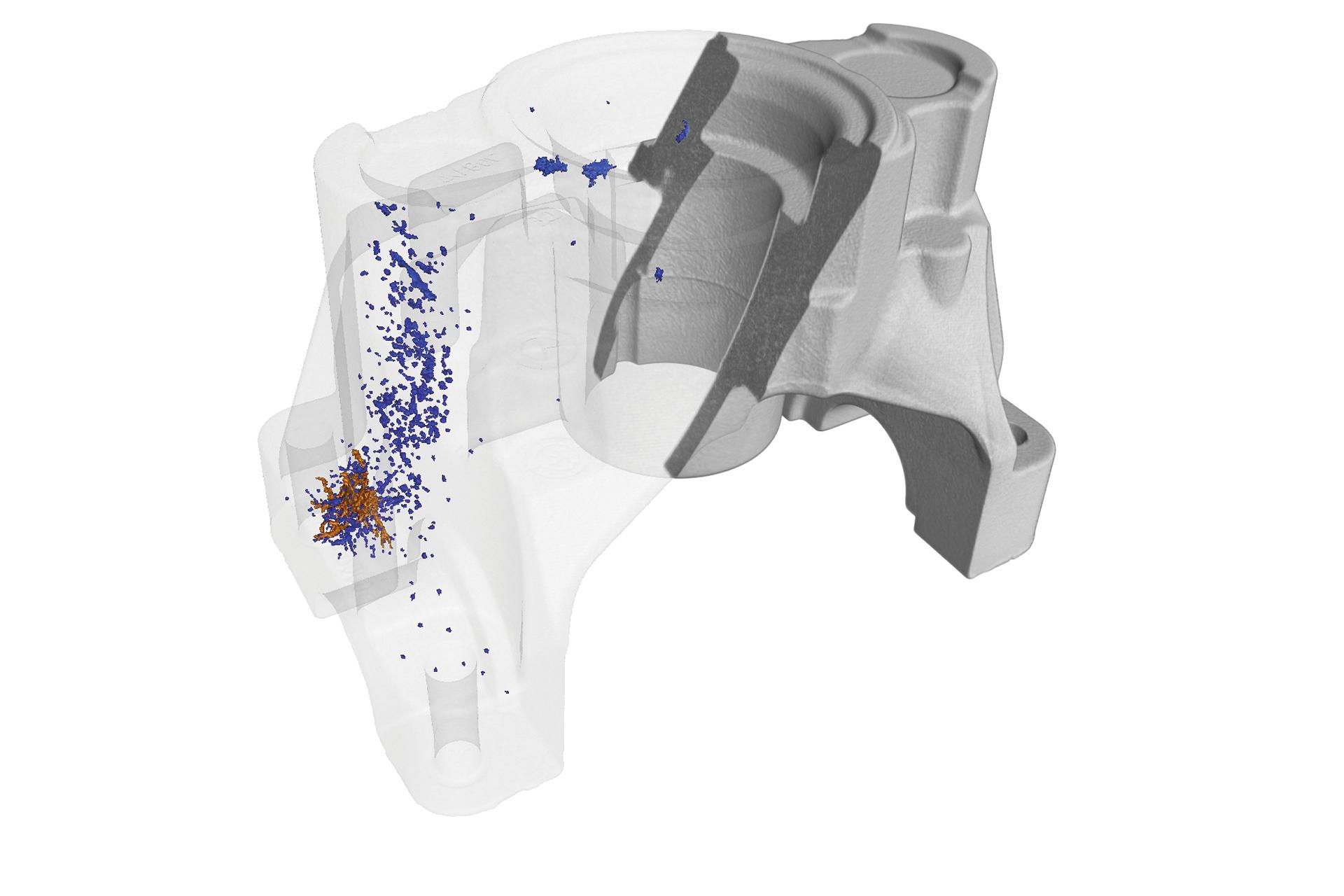

Phân tích khuyết tật 3D (P203)

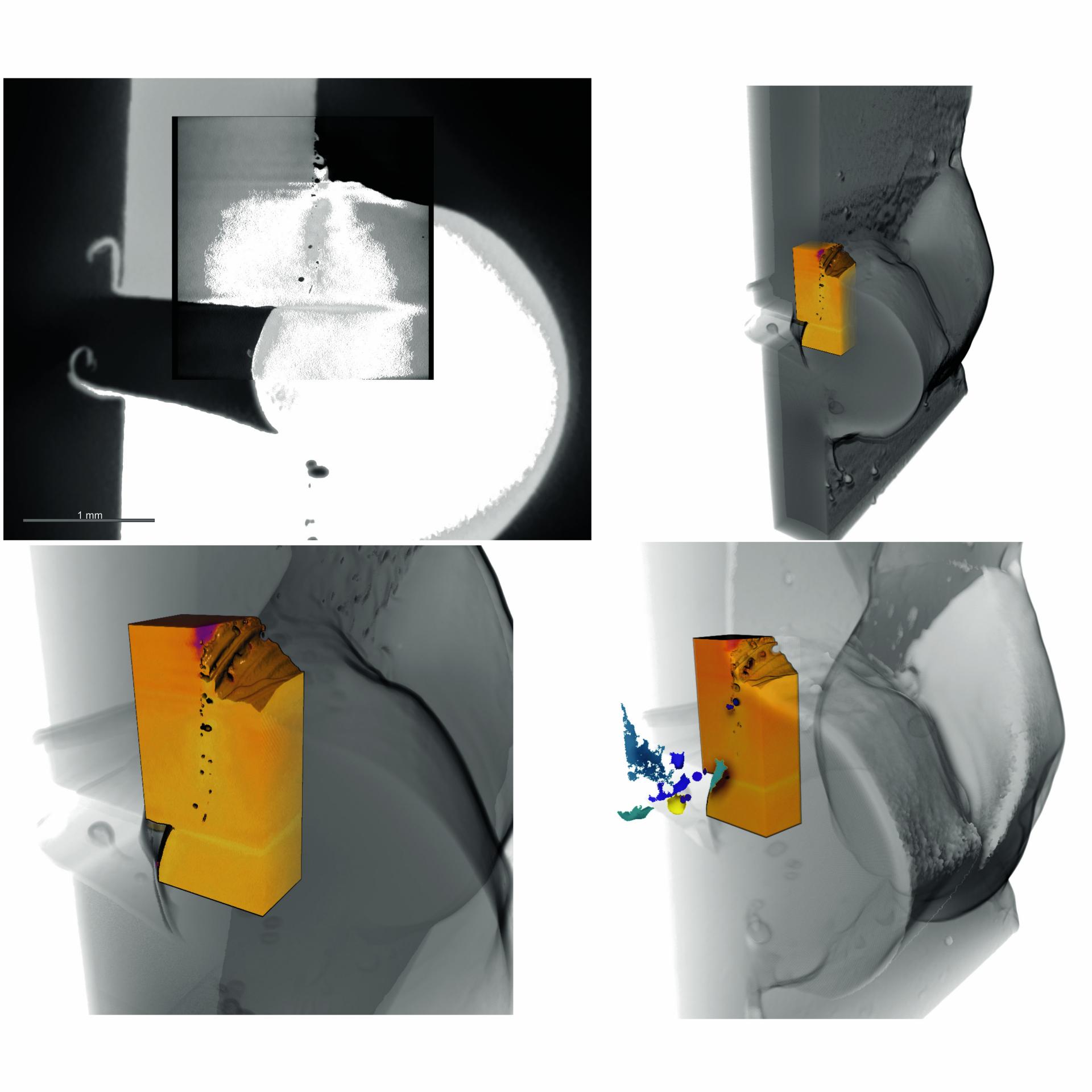

Kiểm tra khớp nối

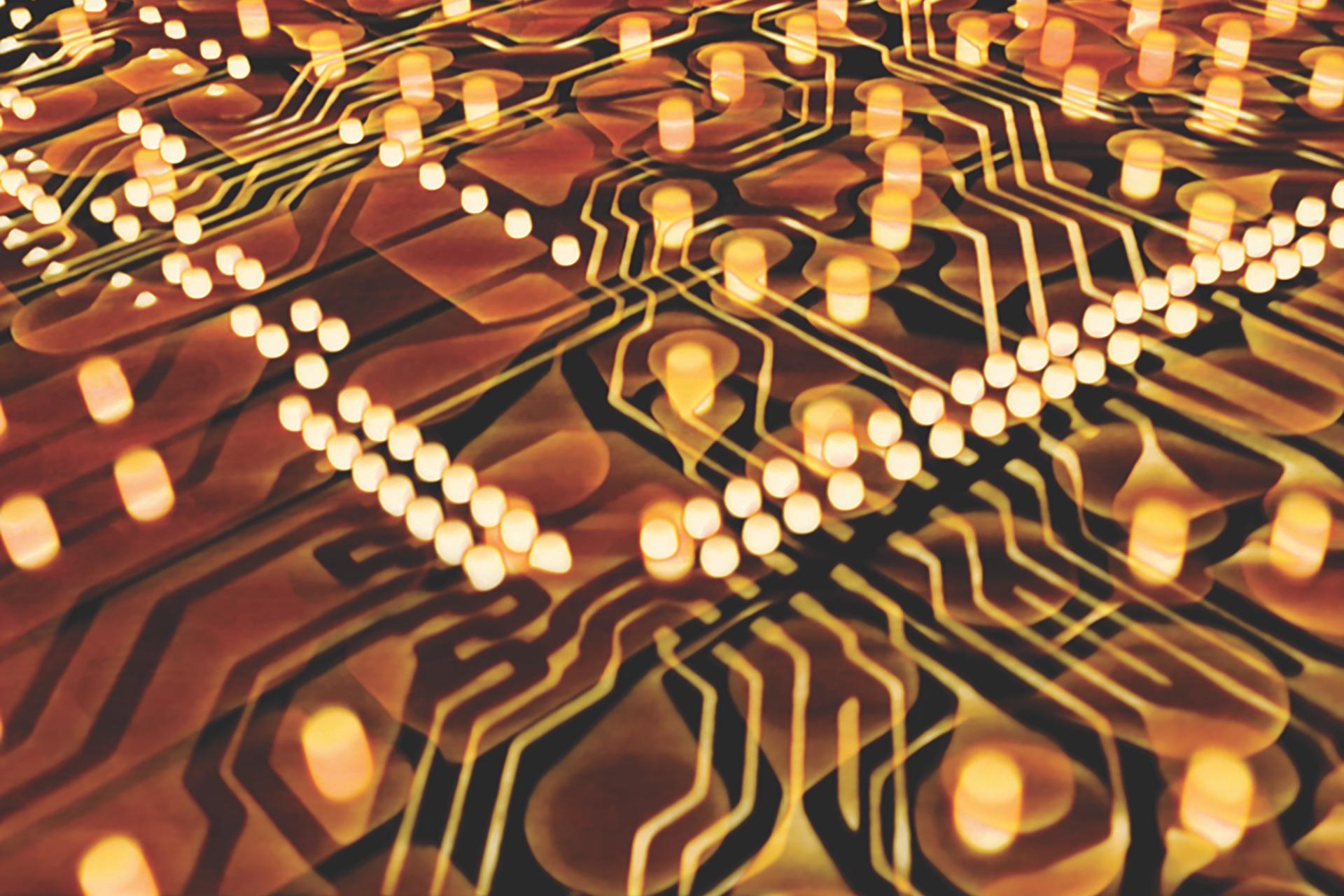

Kiểm tra linh kiện điện tử

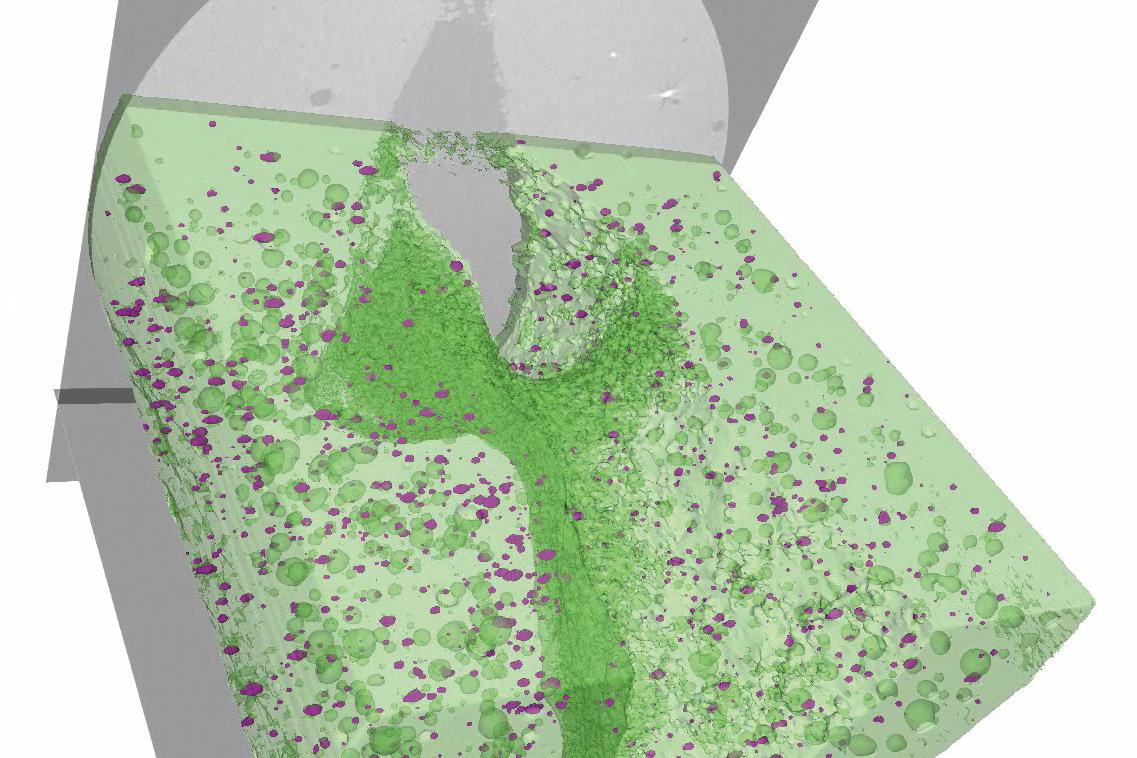

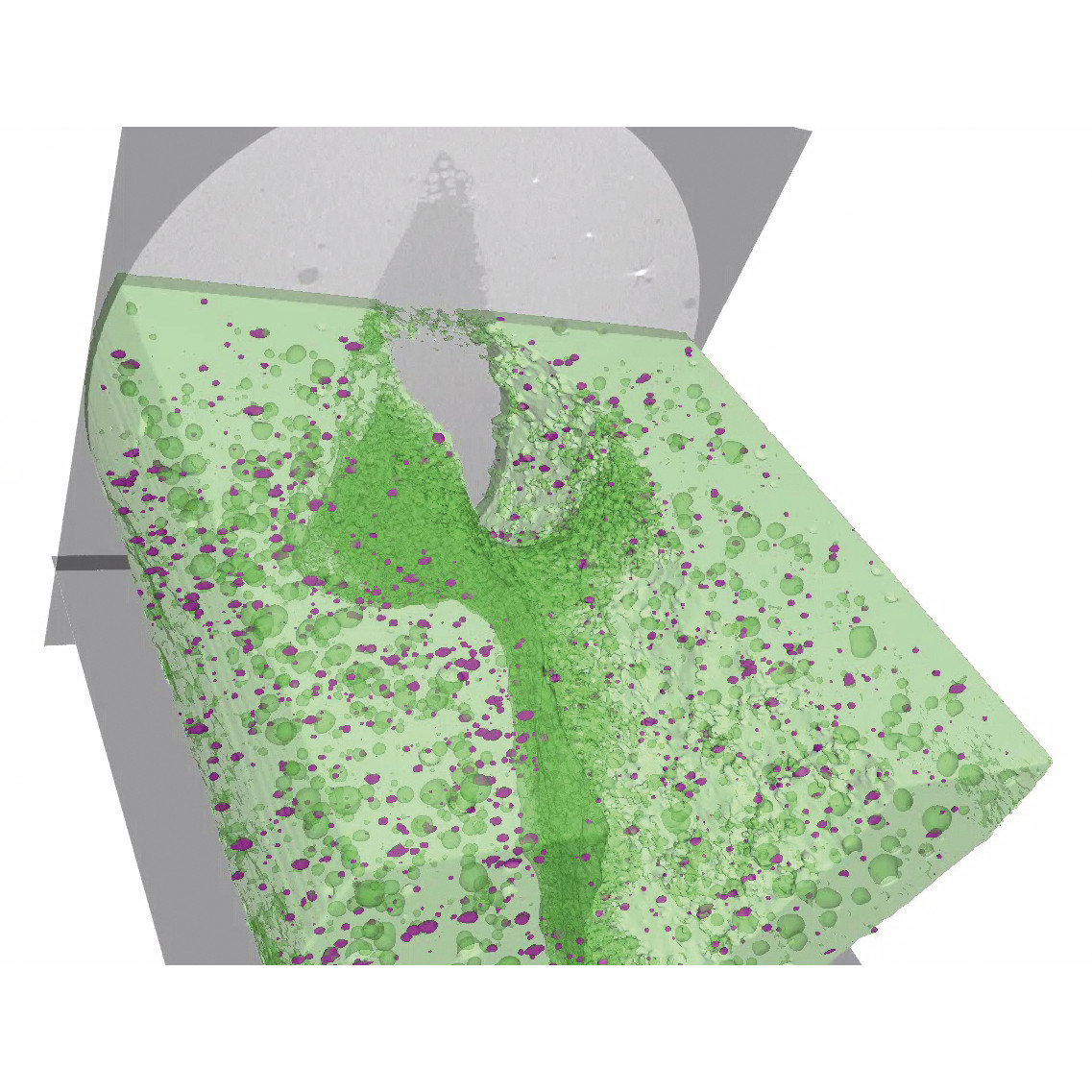

Phân tích cấu trúc vi mô

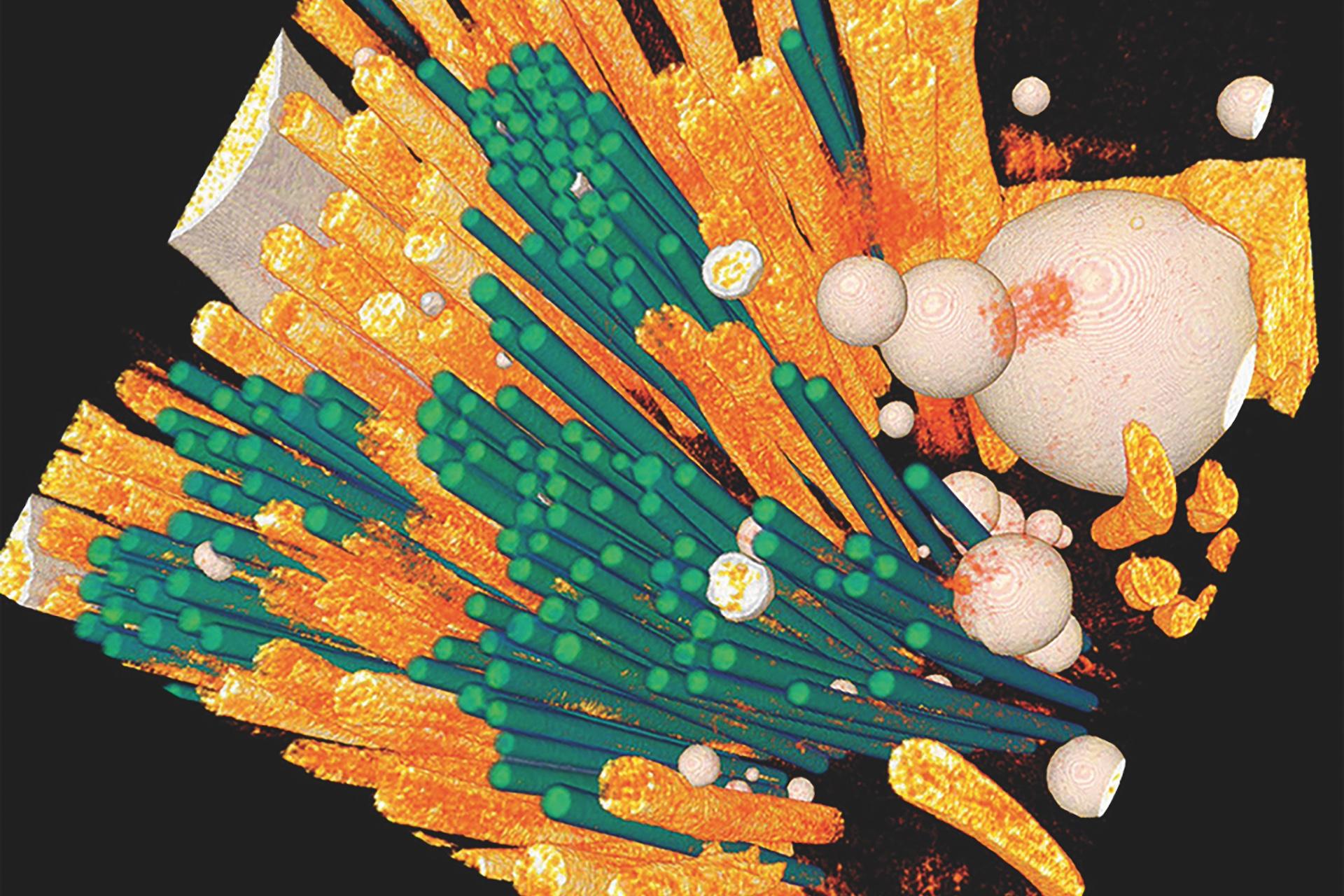

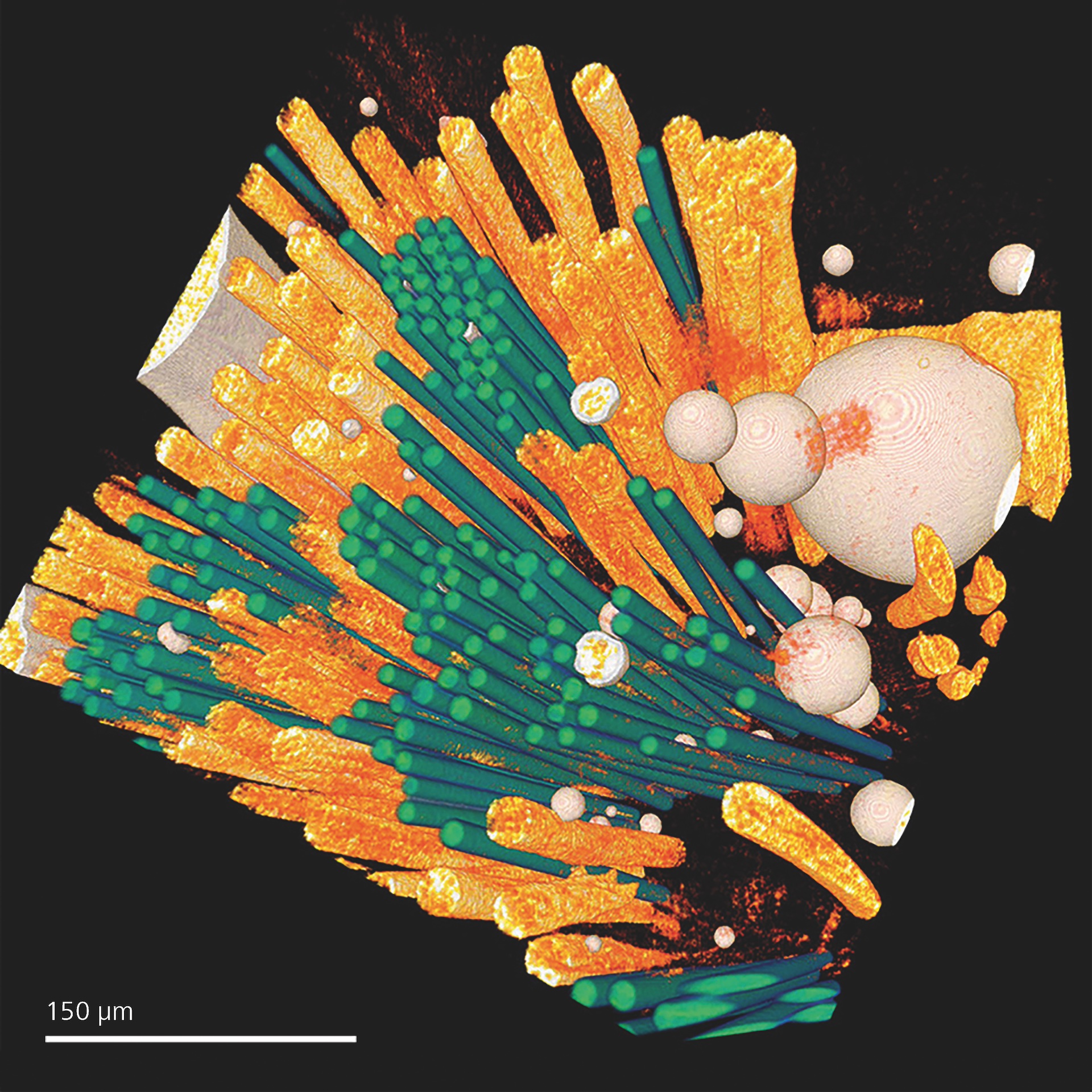

Phân tích vật liệu sợi composite

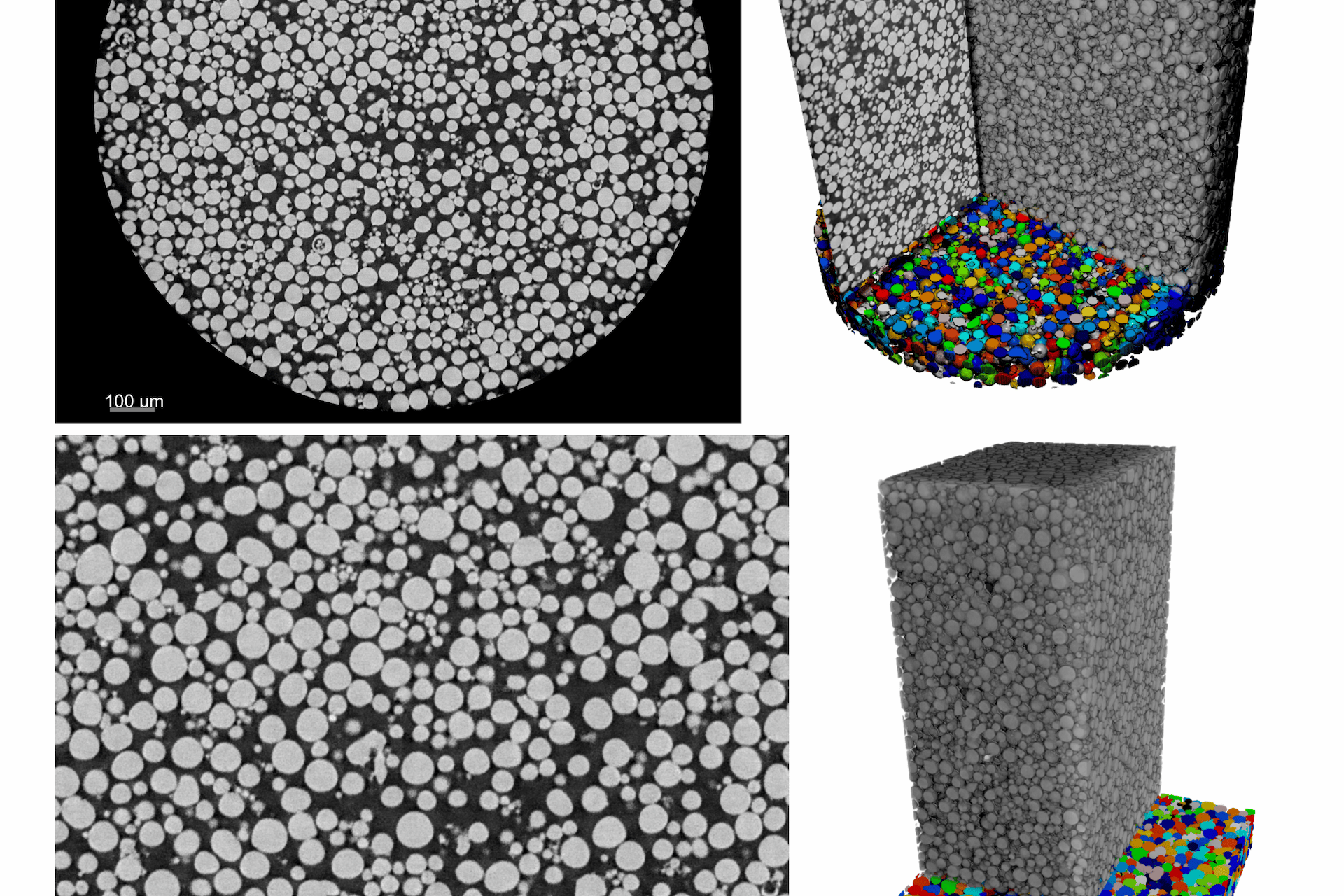

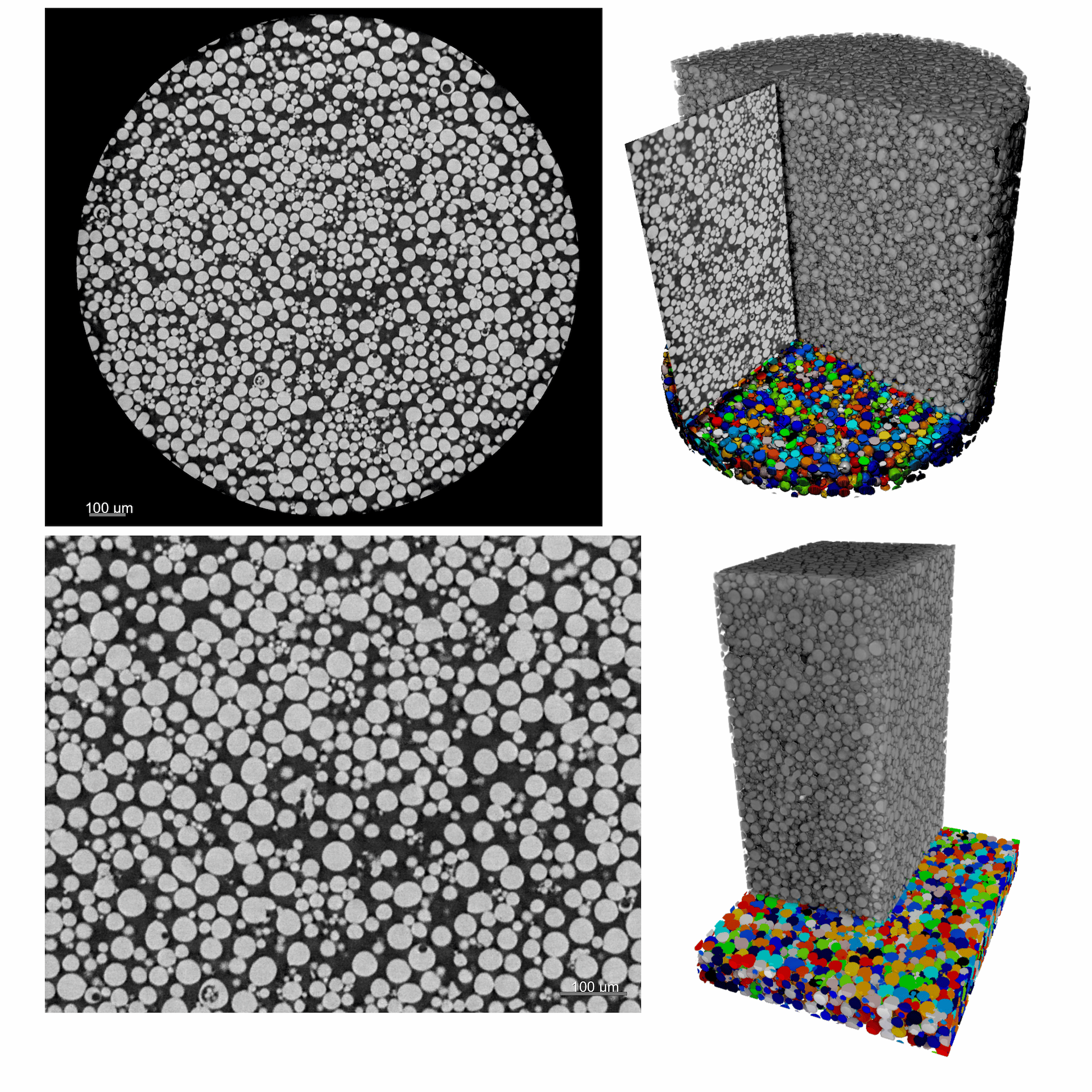

Phân tích bột

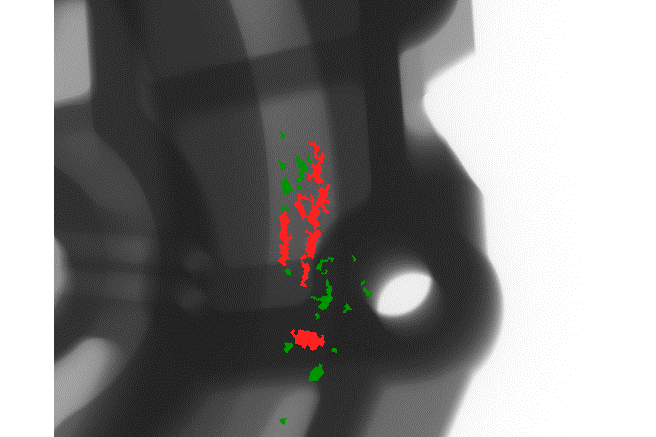

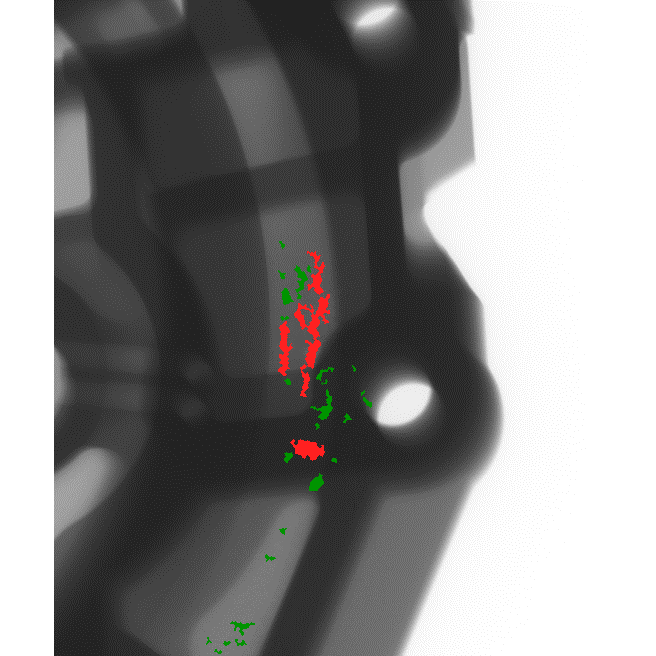

Phân tích khuyết tật 2D (P201/P202)
Phân tích khuyết tật 3D (P203)
Kiểm tra khớp nối

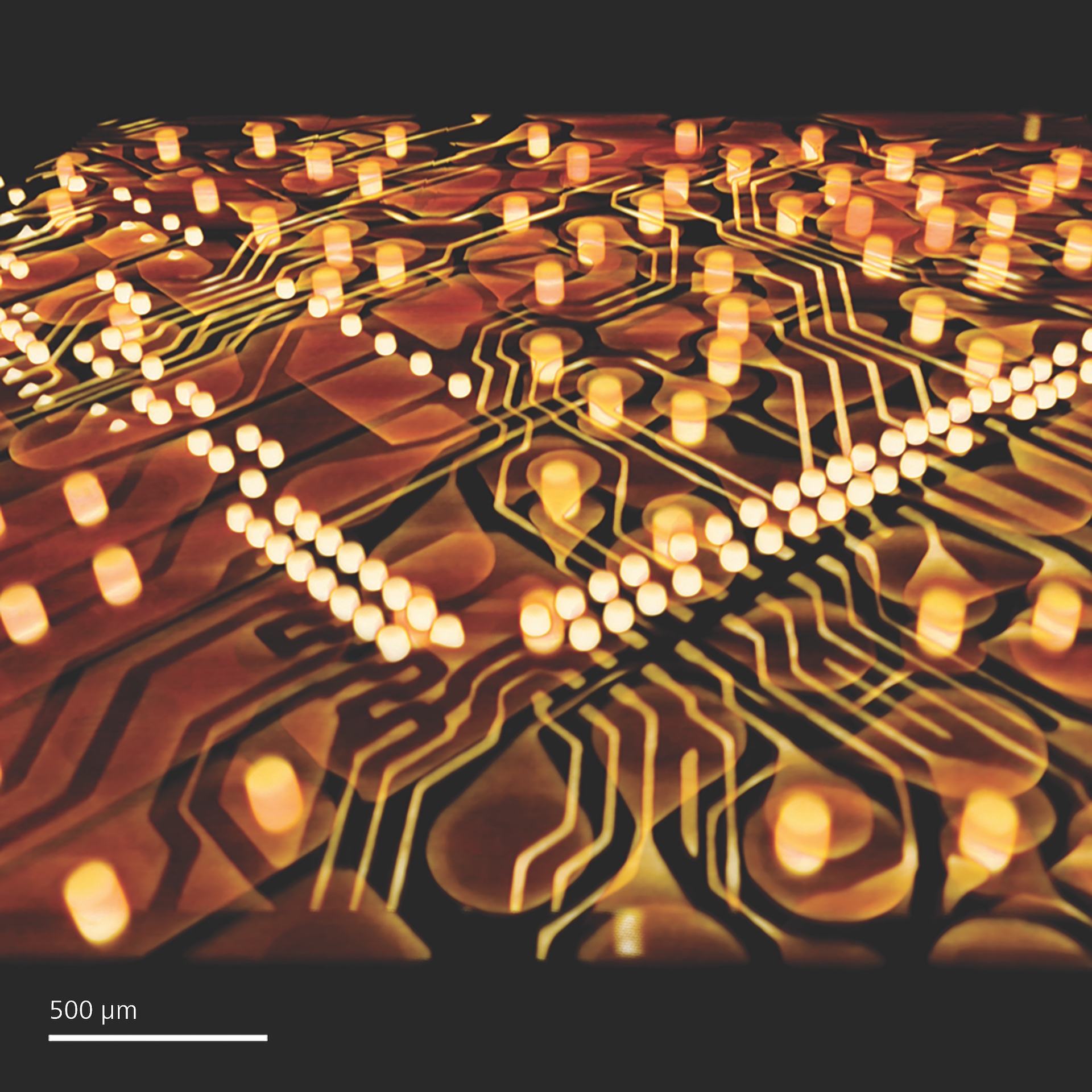

Kiểm tra linh kiện điện tử
Phân tích cấu trúc vi mô
Phân tích vật liệu sợi composite
Phân tích bột

Ví dụ ứng dụng từ lĩnh vực đo CT

Dù là hàng không vũ trụ, công nghệ y tế, điện tử hay ô tô – mỗi ngành đều có quy trình sản xuất riêng. Vì thế, các lỗi tiềm ẩn bên trong các linh kiện cũng rất khác nhau, không thể đơn giản nhìn thấy từ bên ngoài, nhưng có thể có tác động đáng kể. Quét X-ray và đo mẫu bằng CT có thể loại bỏ những yếu tố không chắc chắn này, đồng thời cho thấy các cấu trúc bên trong với công nghệ không phá hủy 2D và 3D.
Do các quy trình sản xuất khác nhau và phương sai của các thành phần cực kỳ cao, các lĩnh vực áp dụng các phép đo CT trong đo lường công nghiệp rất đa dạng và bao gồm từ phân tích sự cố đến kiểm soát lắp ráp và đo lường kích thước cấu trúc bên trong của các linh kiện và mẫu. Khám phá những thông tin giá trị về cấu trúc sản phẩm của bạn thông qua công nghệ chụp cắt lớp vi tính và X-ray và lựa chọn các dịch vụ đo chụp cắt lớp vi tính tối ưu cho nhu cầu hàng ngày của doanh nghiệp bạn.
