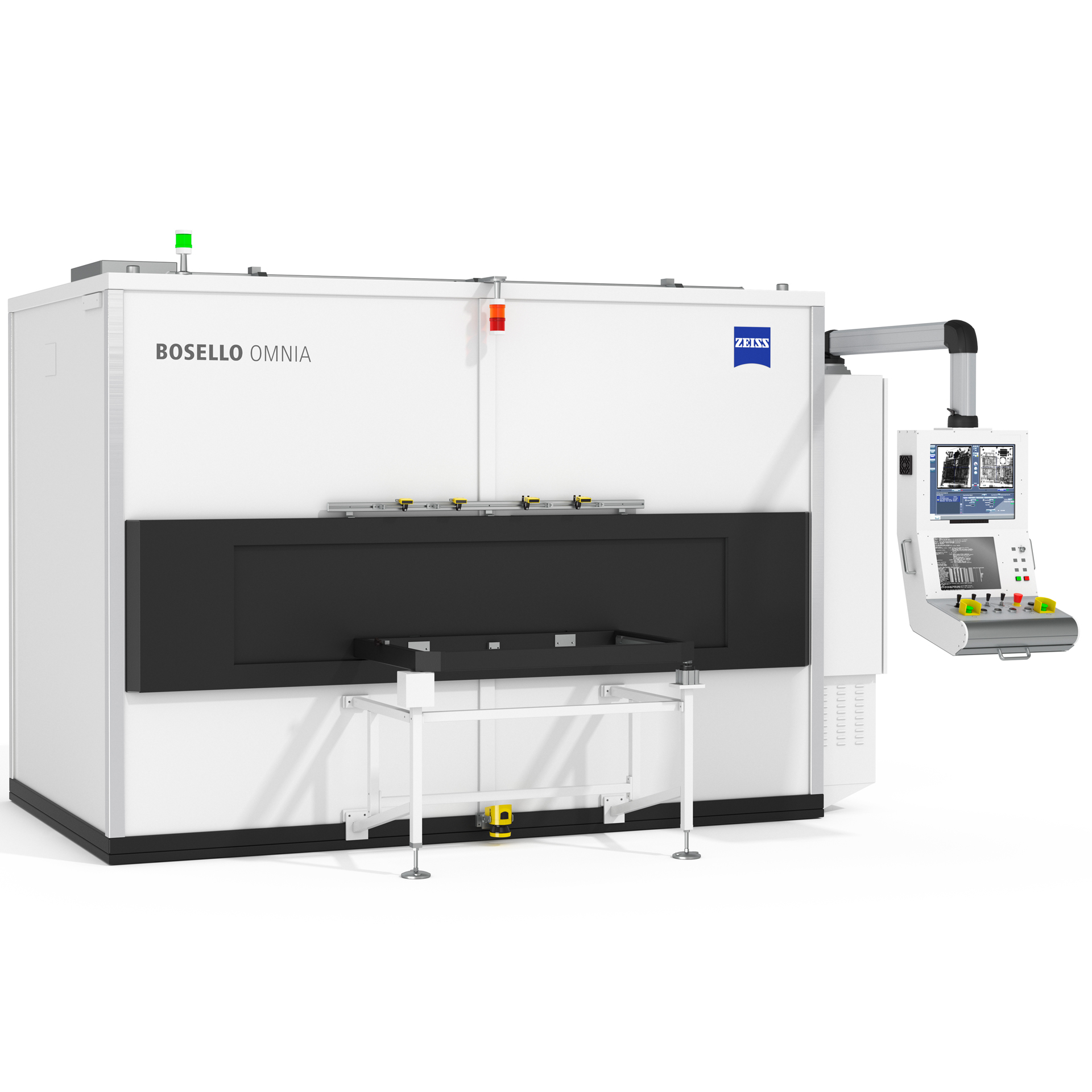

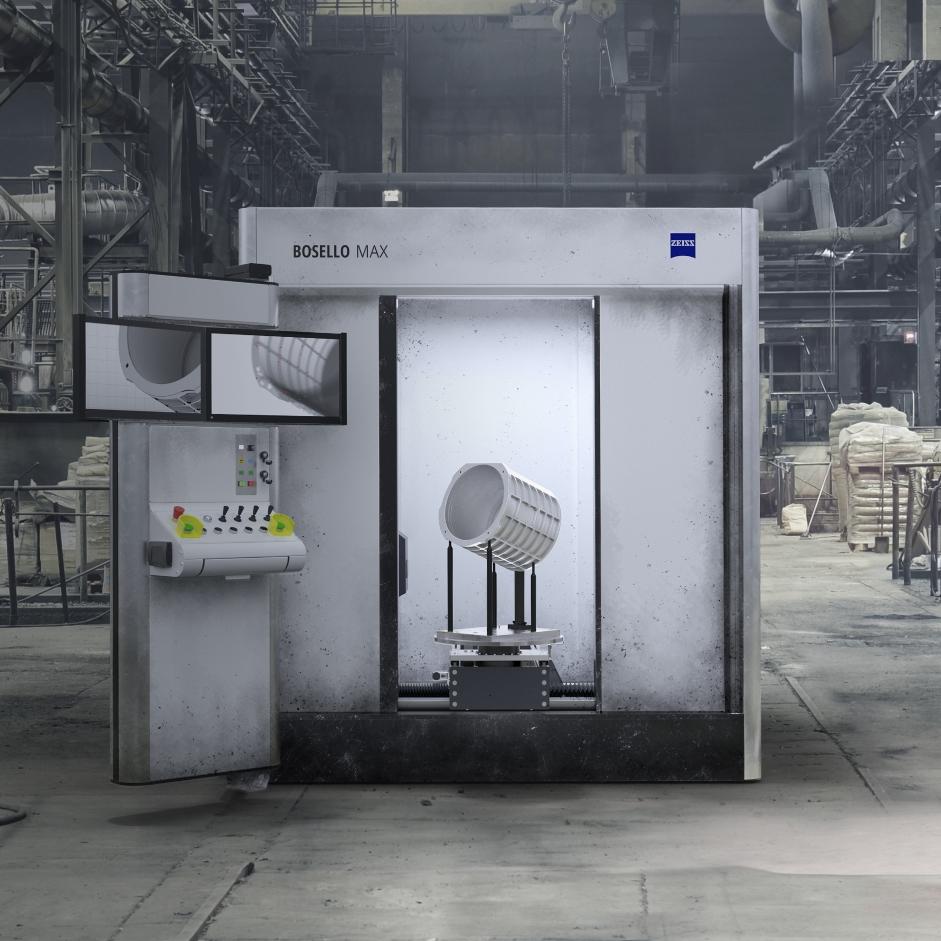

Dòng ZEISS X-Ray cho đúc kim loại nhẹ

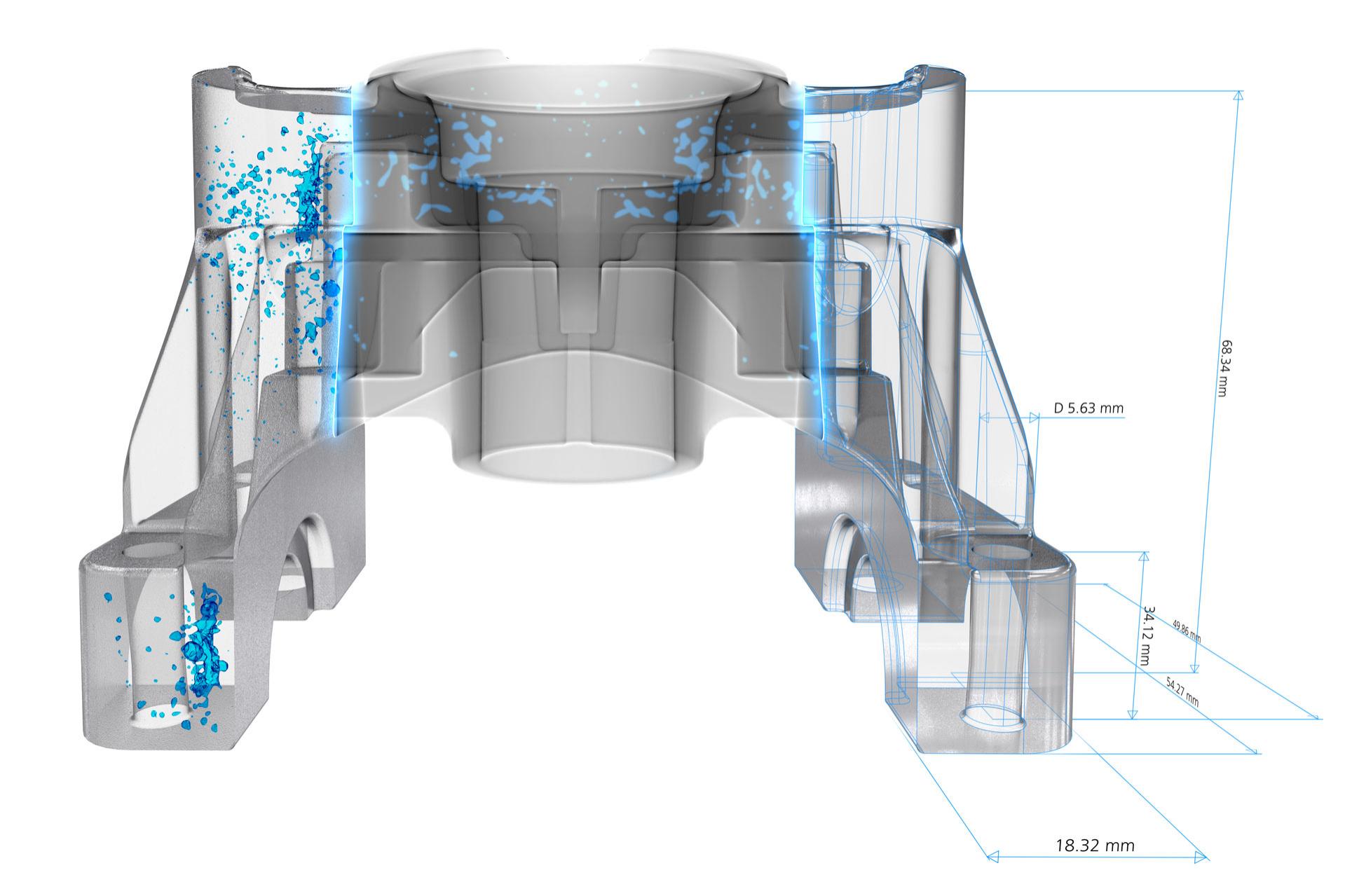

Lỗ rỗ mô tả các bao khí hình cầu được gây ra bởi sự khí hóa của chất tách khuôn hoặc do thông hơi khuôn không đầy đủ.

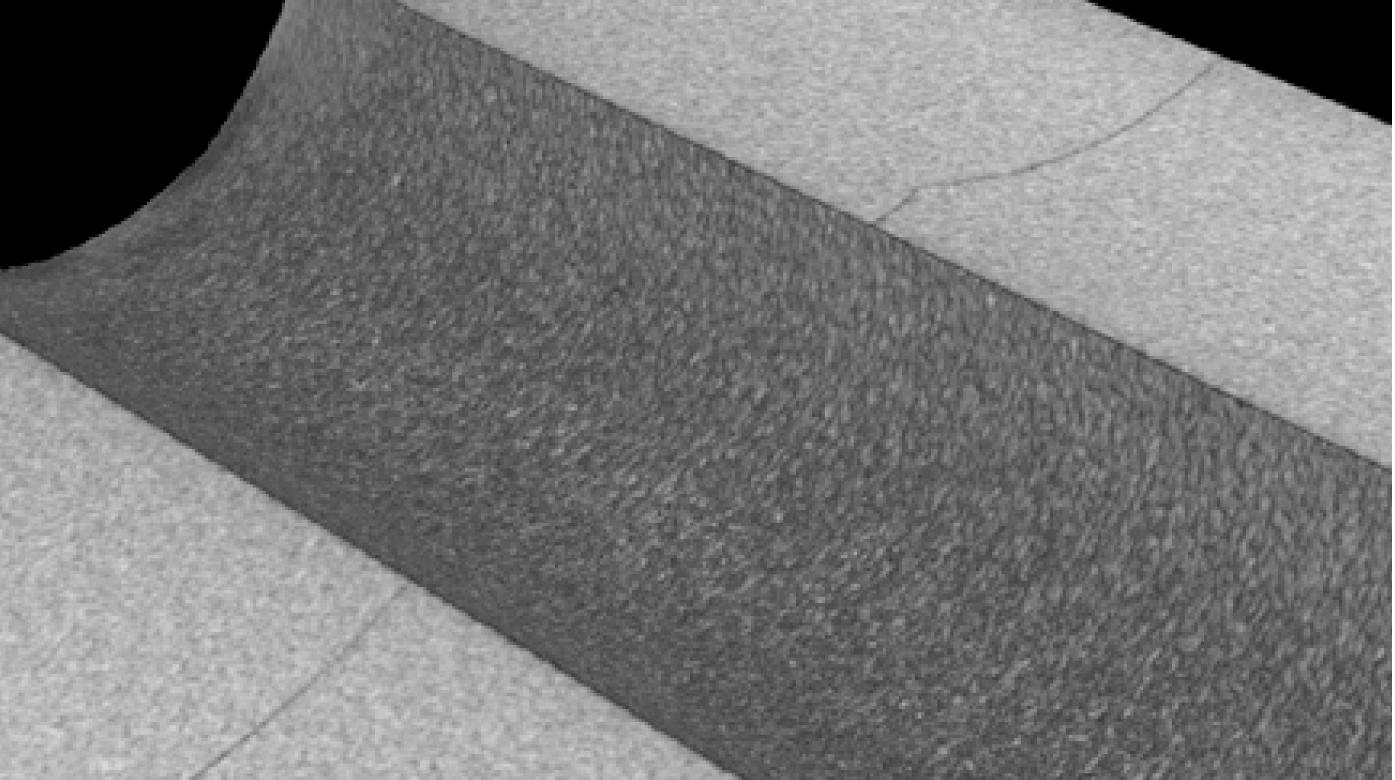

Ví dụ, ô nhiễm và vận tốc cổng quá cao có thể là lý do hình thành cấu trúc nứt hoặc mỏi nhiệt.

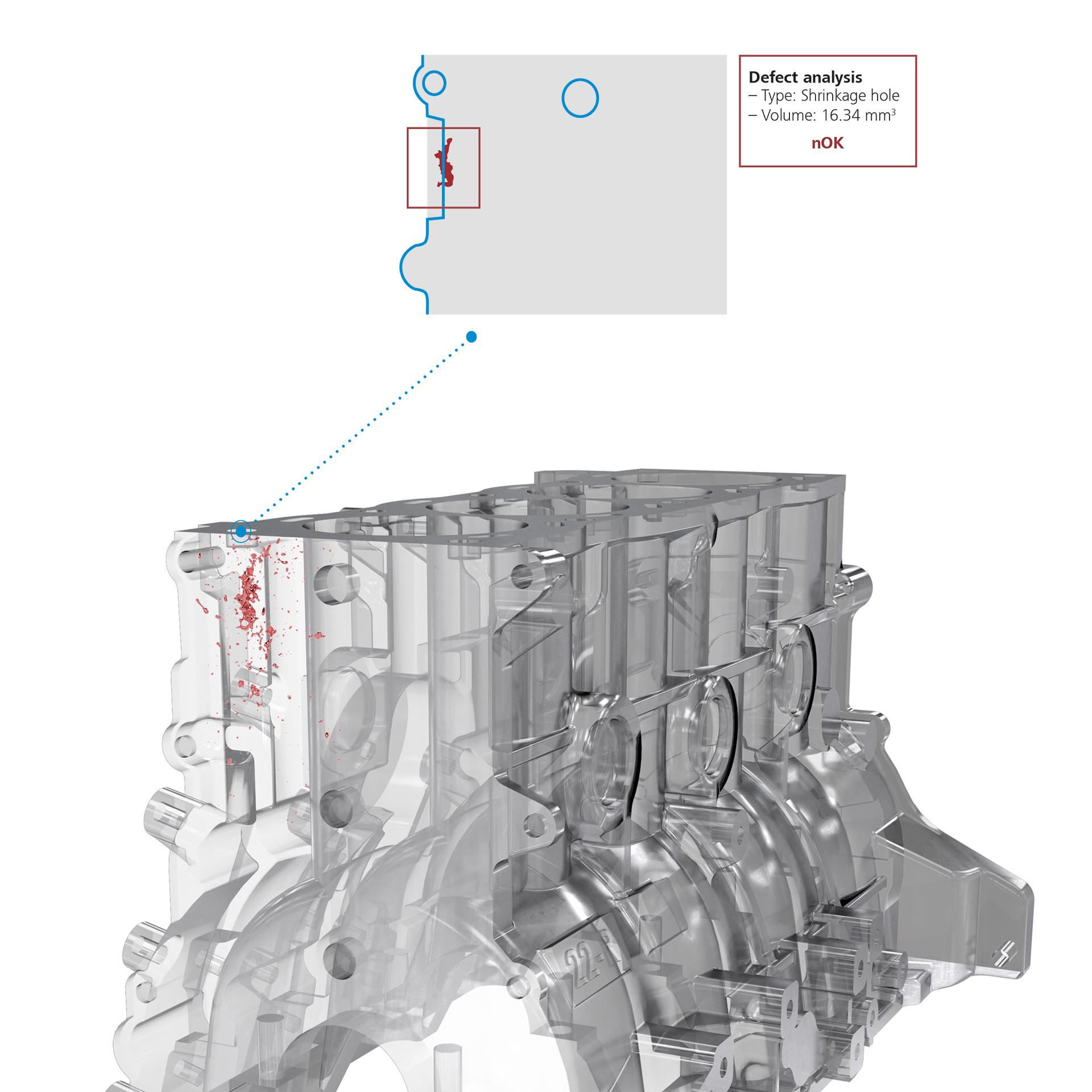

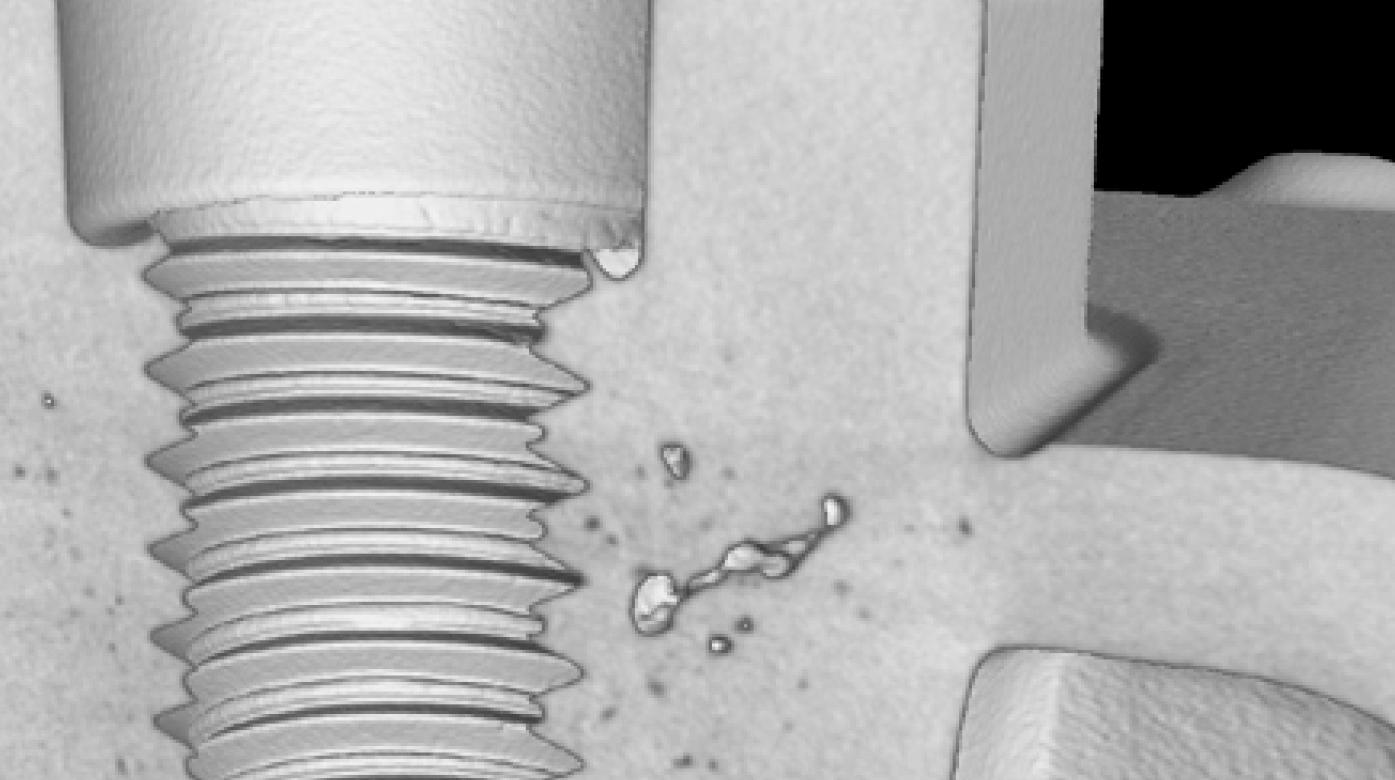

Các lỗ co ngót là các khoang có cạnh sắc, chứa khí thường được kết nối với nhau. Chúng hình thành khi vật liệu hóa cứng. Lý do cho điều này là, ví dụ, áp lực giữ quá thấp hoặc vị trí dưới tối ưu của cổng.

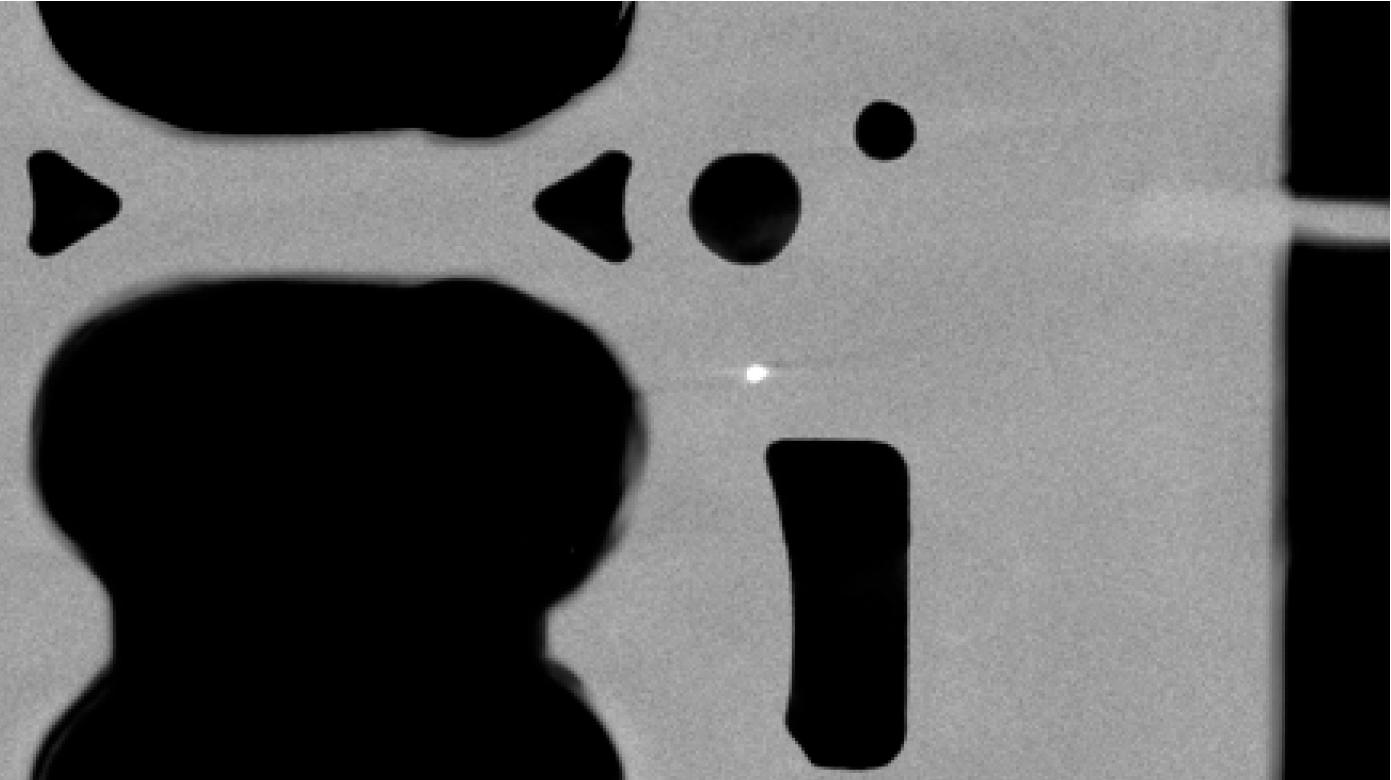

Bao gồm là các thành phần vật liệu thường cứng hơn vật liệu cơ bản. Chúng xuất hiện thường do vật liệu đúc bị nhiễm bẩn.

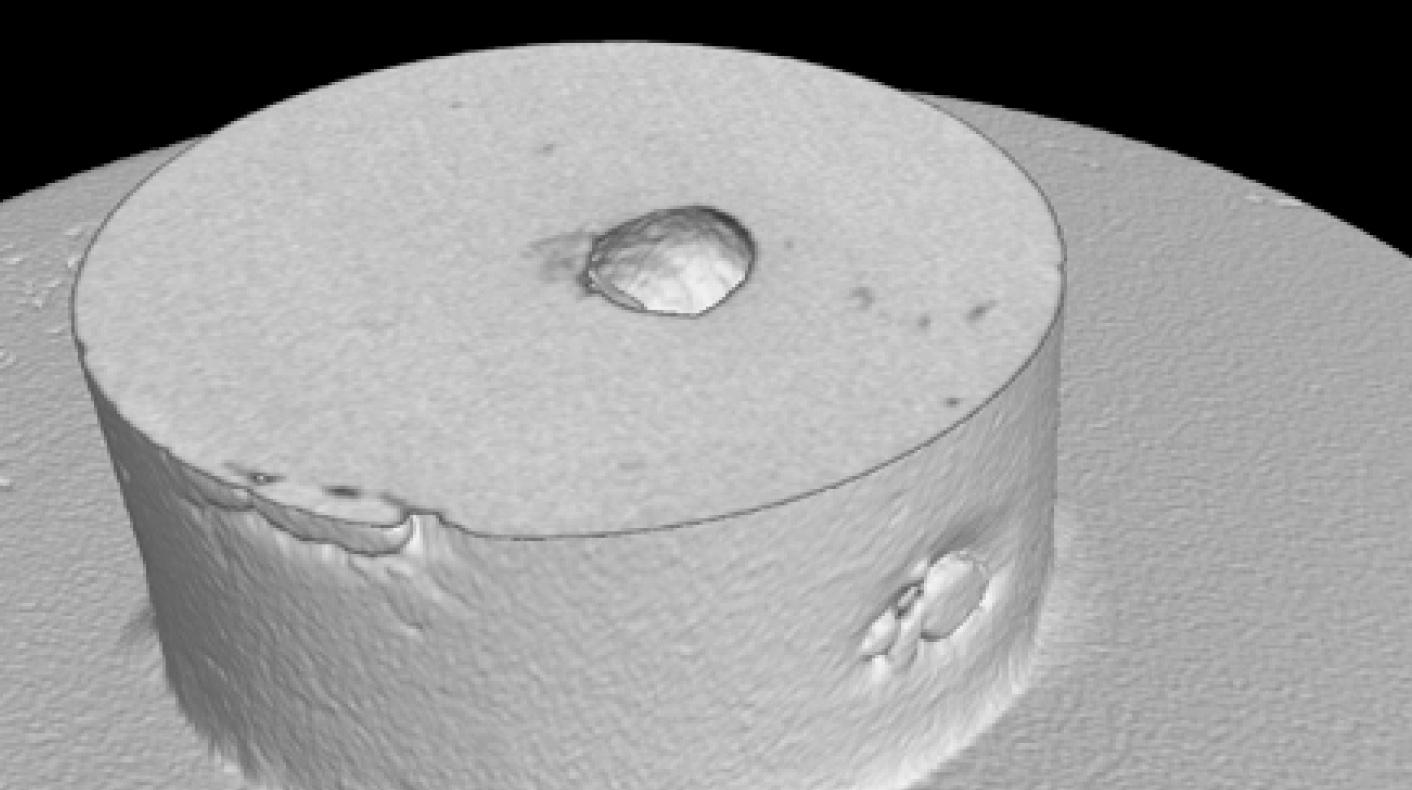

Khuyết tật này mô tả các đường hoặc rãnh được gây ra bởi nhiệt độ đúc hoặc nấu khuôn thấp của công cụ, đôi khi cũng do thời gian lấp đầy khuôn quá lâu.

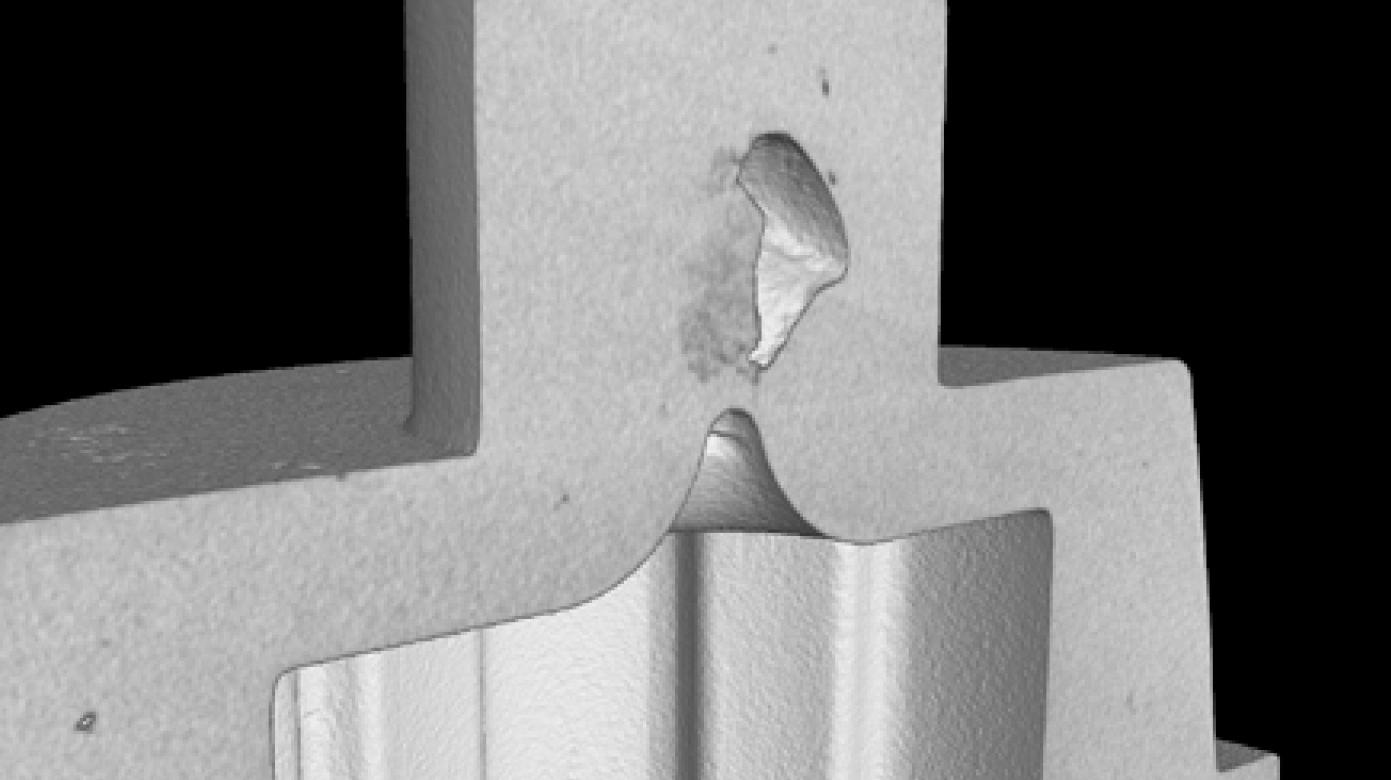

Khuyết tật này mô tả các khu vực của sản phẩm đúc không được hoặc không được đổ đầy hoàn toàn, hoặc có các đường viền không được tái hiện rõ ràng, ví dụ do tốc độ pít-tông không đủ hoặc áp lực giữ không đủ.

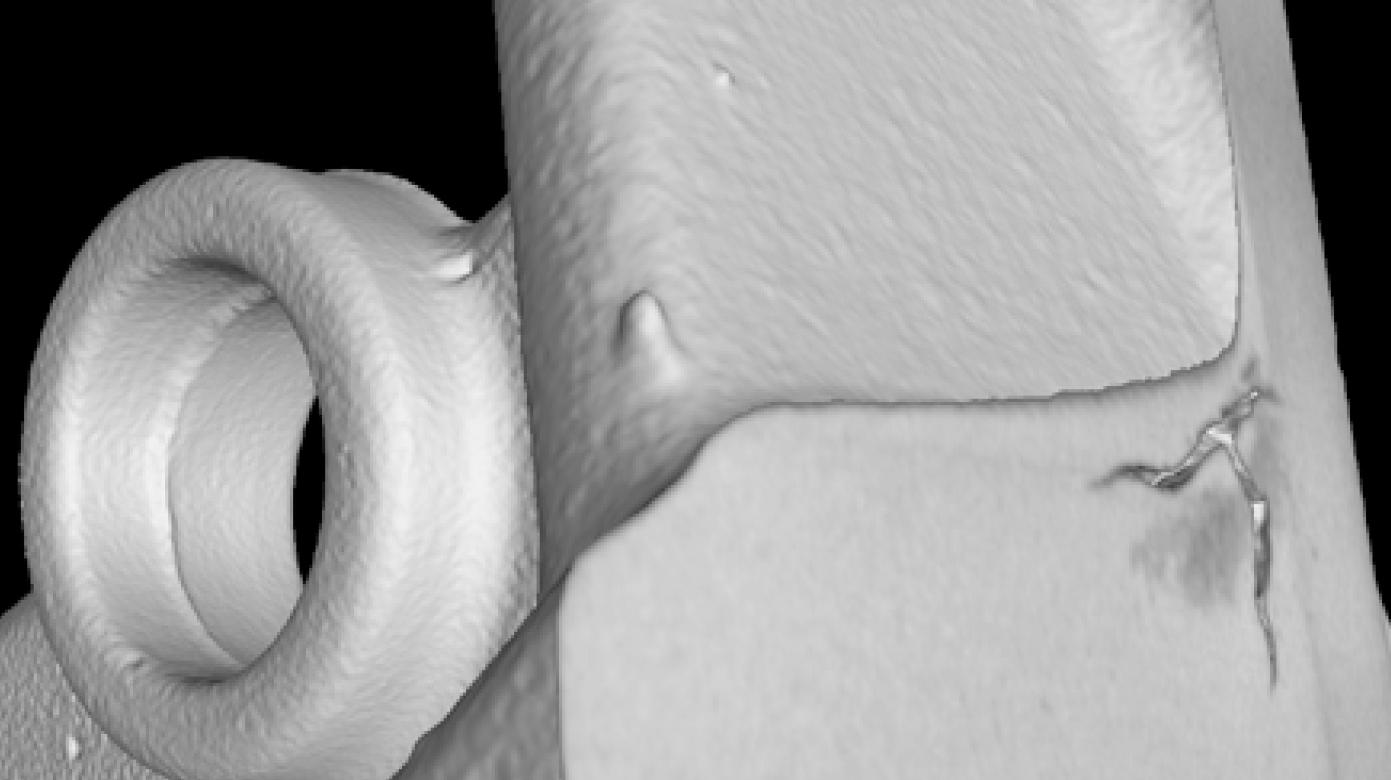

Các vùng xốp là sự tích tụ của các lỗ nhỏ hoặc lỗ co ngót có thể làm giảm nghiêm trọng độ ổn định của vật đúc.

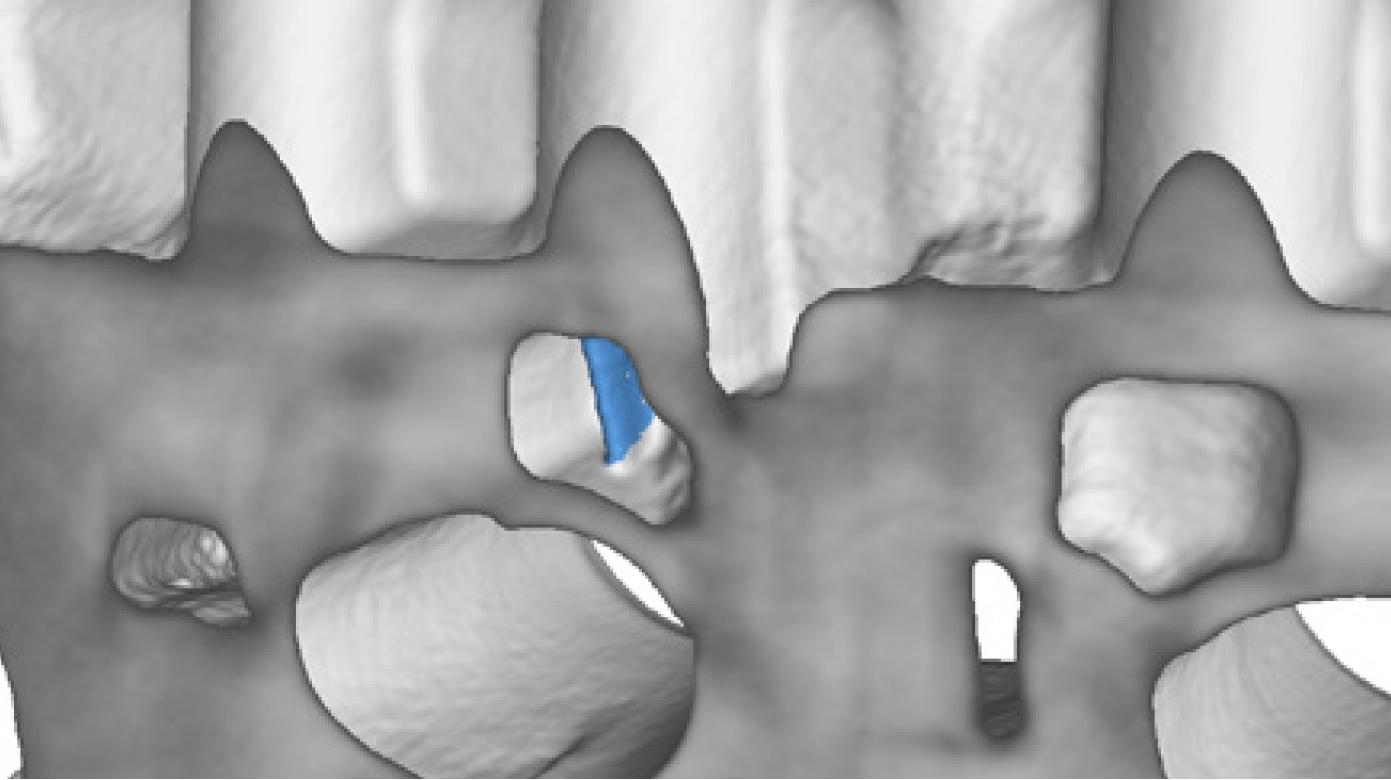

Lõi cát có thể vỡ hoặc tan rã, ví dụ, bởi chế phẩm vật liệu khuôn không tối ưu hoặc ứng suất nhiệt quá mức trên vật liệu đúc. Điều này làm thay đổi cấu trúc của khuôn, do đó thành phần đúc có hình dạng không chính xác.

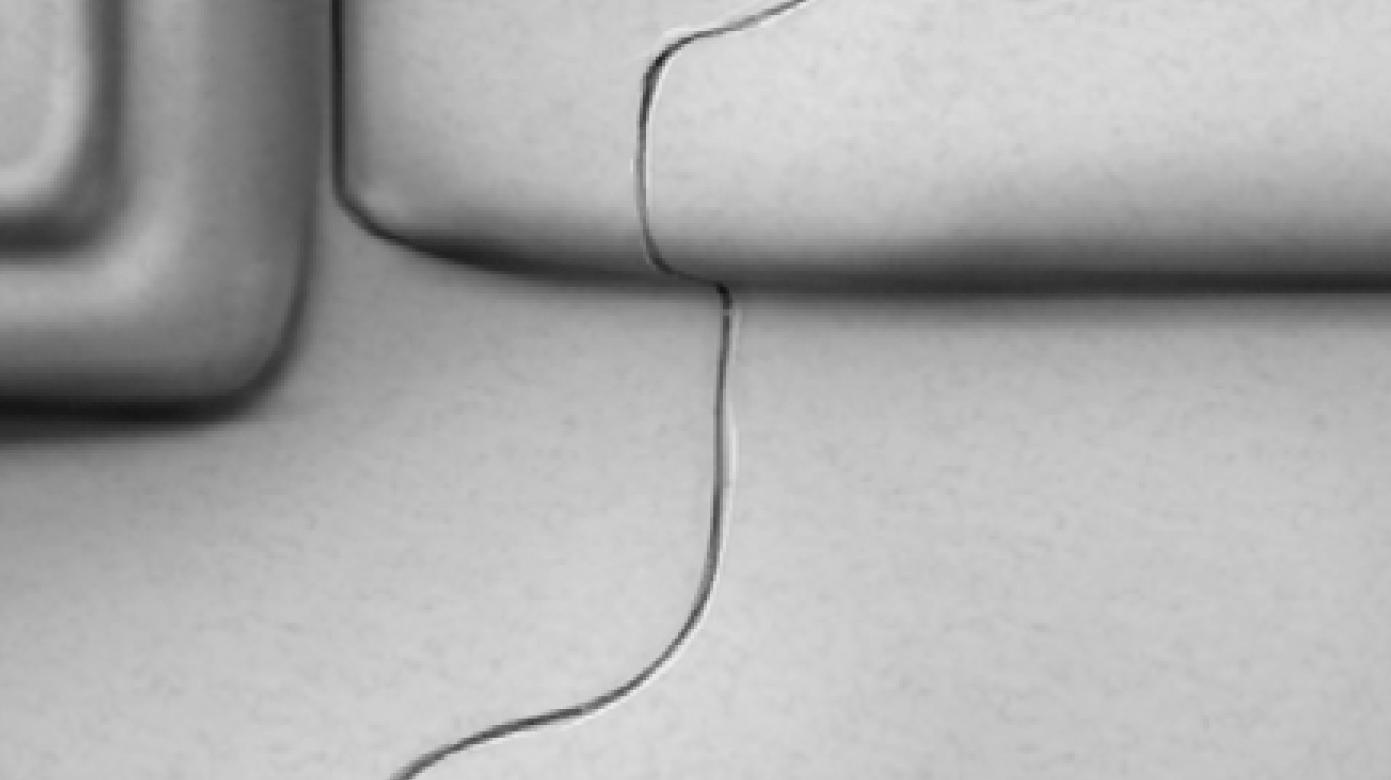

Rìa xờm là các lá kim loại mỏng trên khuôn đúc, ví dụ như do vận tốc cổng quá cao hoặc bộ phận kẹp được điều chỉnh không chính xác.

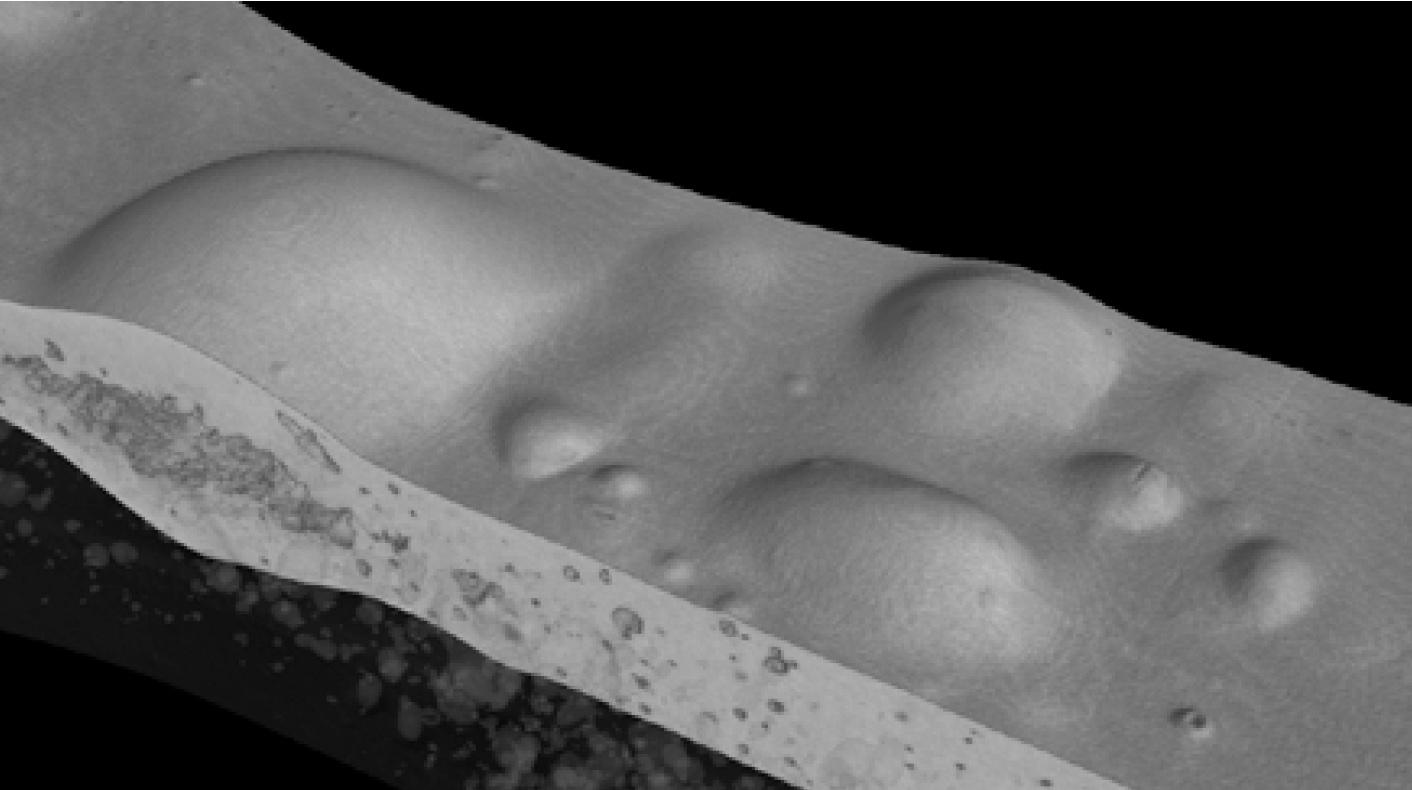

Lý do cho sự phồng lên ở dạng nốt phồng trên bề mặt đúc là chẳng hạn như do nhiệt độ đúc hoặc tốc độ pít tông quá cao trong pha thứ hai.

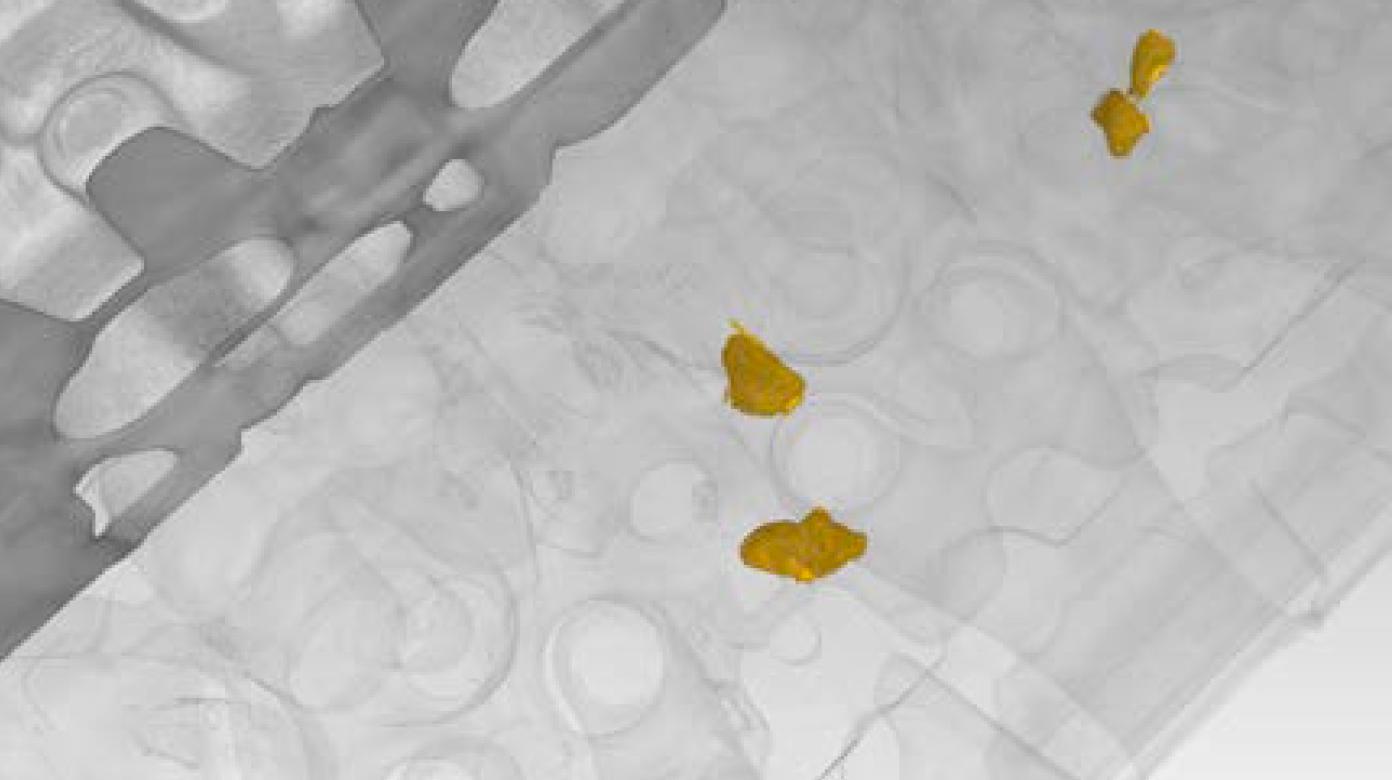

Thường thì cát đúc hoặc muối vẫn còn bên trong sản phẩm đúc sau khi tháo khuôn. Với X-ray, điều này trở nên rõ ràng và bộ phận có thể được làm sạch và sau đó được xử lý thêm.

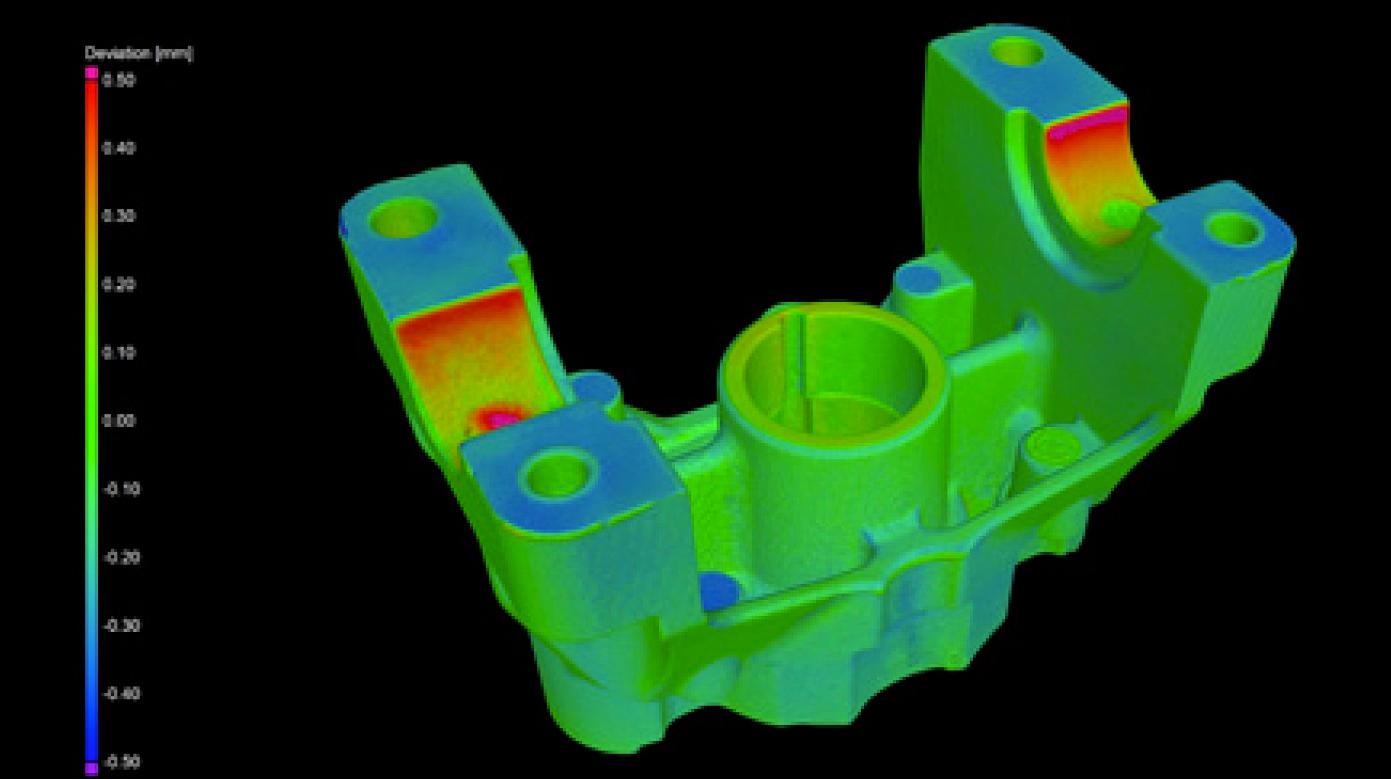

Đặc biệt trong trường hợp vật đúc dài, nặng, biến dạng có thể xảy ra trong quá trình vận chuyển tiếp, nếu vật liệu chưa nguội hoàn toàn. Những biến dạng này có thể nhìn thấy khi so sánh mục tiêu/thực tế, ví dụ.

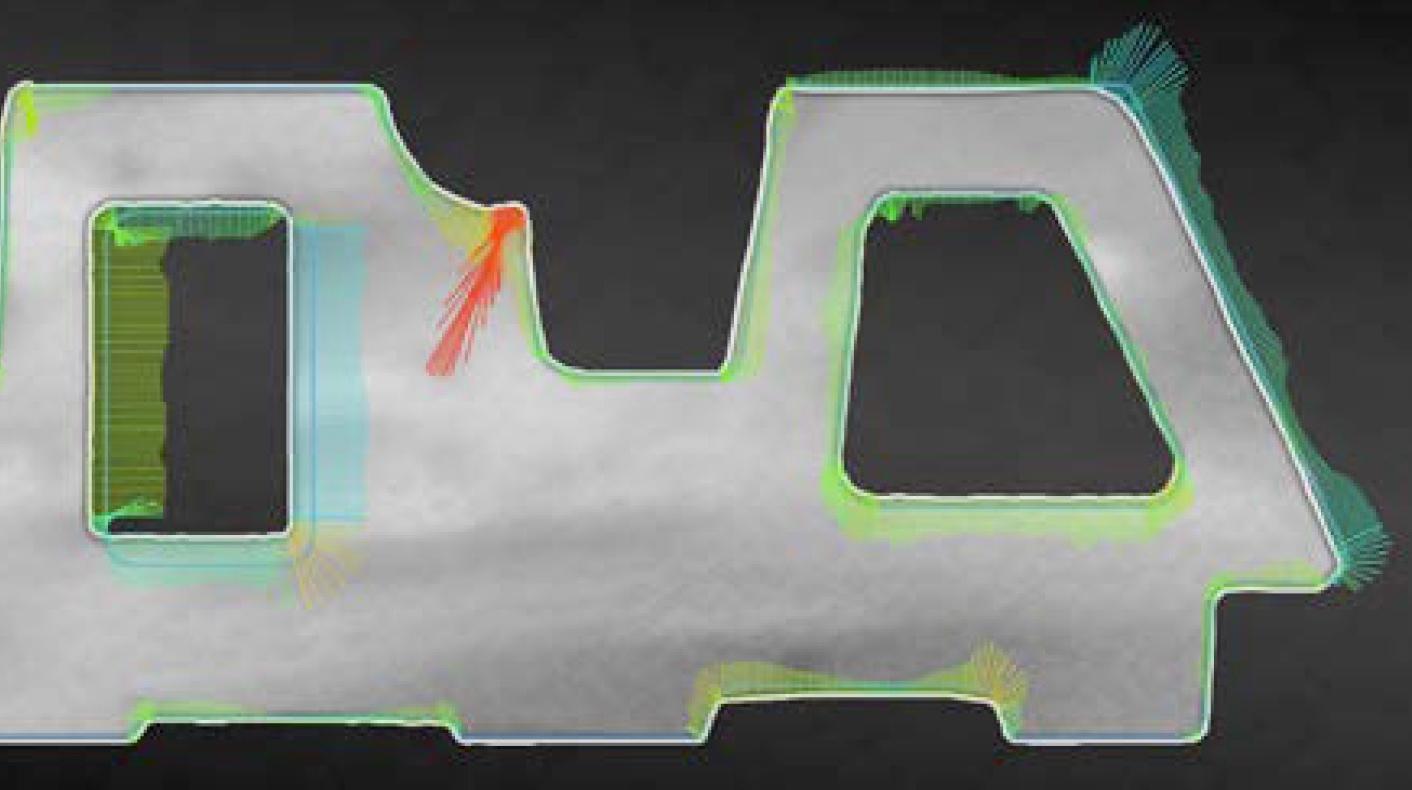

Nếu sai sót khi định vị lõi trong khuôn trước khi đúc, hình dạng của khuôn không còn phù hợp với mô hình CAD. Do đó, không thể tiếp tục sử dụng linh kiện này để lắp ráp.
